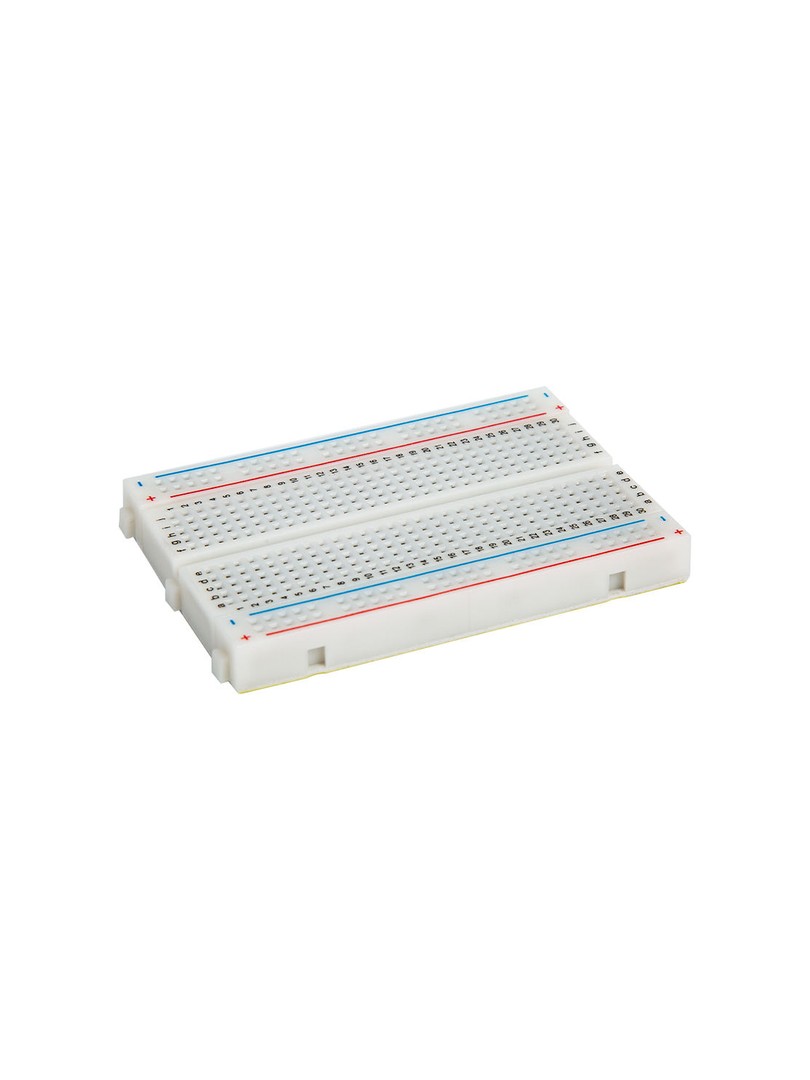

Płytka stykowa ProRock to kompaktowa płytka prototypowa przeznaczona do szybkiego montażu i testowania obwodów elektronicznych bez lutowania. Umożliwia wielokrotne wykorzystanie i swobodną modyfikację układów dzięki bezprzewodowemu systemowi połączeń. Konstrukcja z metalowymi zaciskami kontaktowymi zapewnia z tworzywa i działający połączenia elektryczne.

Produkt znajduje zastosowanie w prototypowaniu z użyciem Arduino i innych mikrokontrolerów, edukacji elektronicznej oraz projektach hobbystycznych. Zintegrowane szyny zasilania ułatwiają dystrybucję napięcia, a samoprzylepna warstwa montażowa pozwala na stałe mocowanie do powierzchni roboczej.

Główne cechy

Płytka bezprzewodowa: montaż obwodów bez lutowania, z możliwością wielokrotnej modyfikacji układu

Szyny zasilania: dedykowane linie do dystrybucji napięć zasilających w obrębie płytki

Standardowy rozstaw otworów: kompatybilność z układami scalonymi w obudowach DIP oraz przewodami połączeniowymi

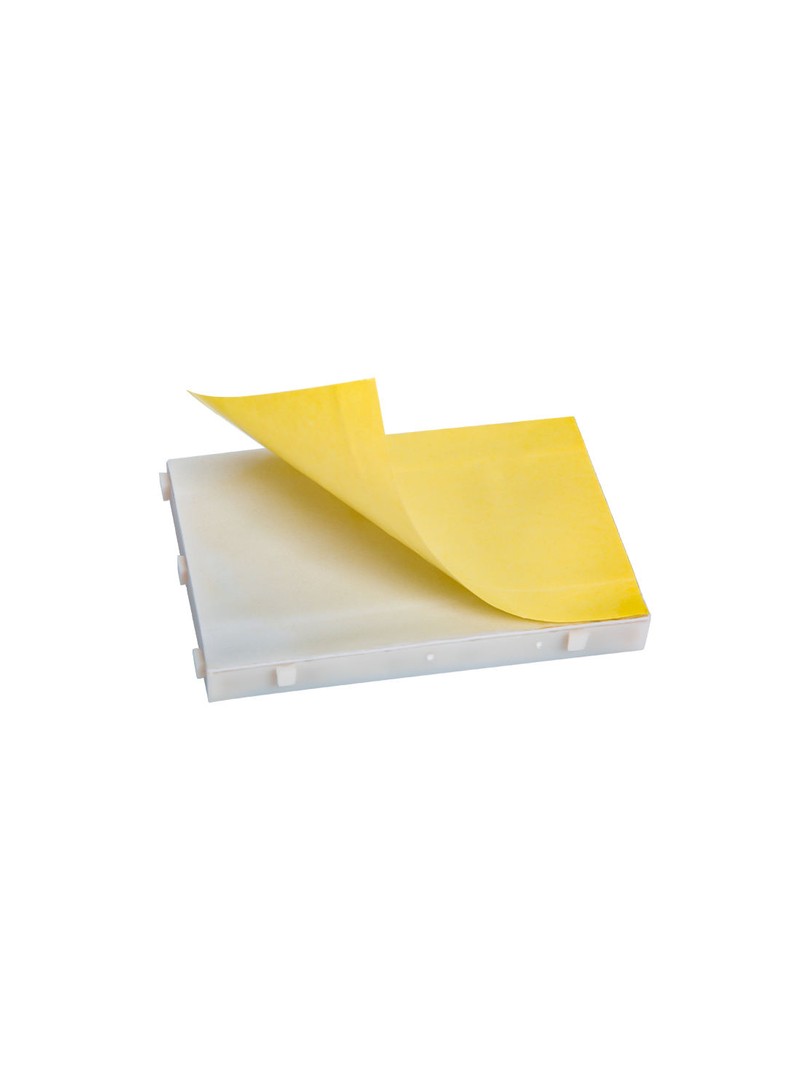

Warstwa samoprzylepna: umożliwia z tworzywa mocowanie płytki do powierzchni roboczej

Metalowe zaciski kontaktowe: zapewniają stałe połączenia elektryczne podczas wielokrotnego użytkowania

Specyfikacja techniczna

Typ produktu: płytka stykowa bezprzewodowa

Łączna liczba punktów montażowych: 400

Punkty montażowe w szynach zasilania: 100 (2 szyny)

Punkty montażowe w polach terminalowych: 300

Rozstaw otworów: 2.54 mm

Kompatybilna średnica przewodów: do 0.8 mm

Materiał obudowy: tworzywo sztuczne z metalowymi zaciskami kontaktowymi

Wymiary: ok. 83 × 55 × 8.5 mm

Uwagi

Komponenty elektroniczne oraz przewody połączeniowe nie są dołączone do zestawu.

Możliwe jest łączenie wielu płytek w celu realizacji większych projektów.

Typowe zastosowania

Prototypowanie układów z Arduino i mikrokontrolerami

Dydaktyczne eksperymenty z zakresu elektroniki

Testowanie komponentów i walidacja schematów obwodów

Projekty hobbystyczne i samodzielne konstrukcje elektroniczne

Zawartość zestawu

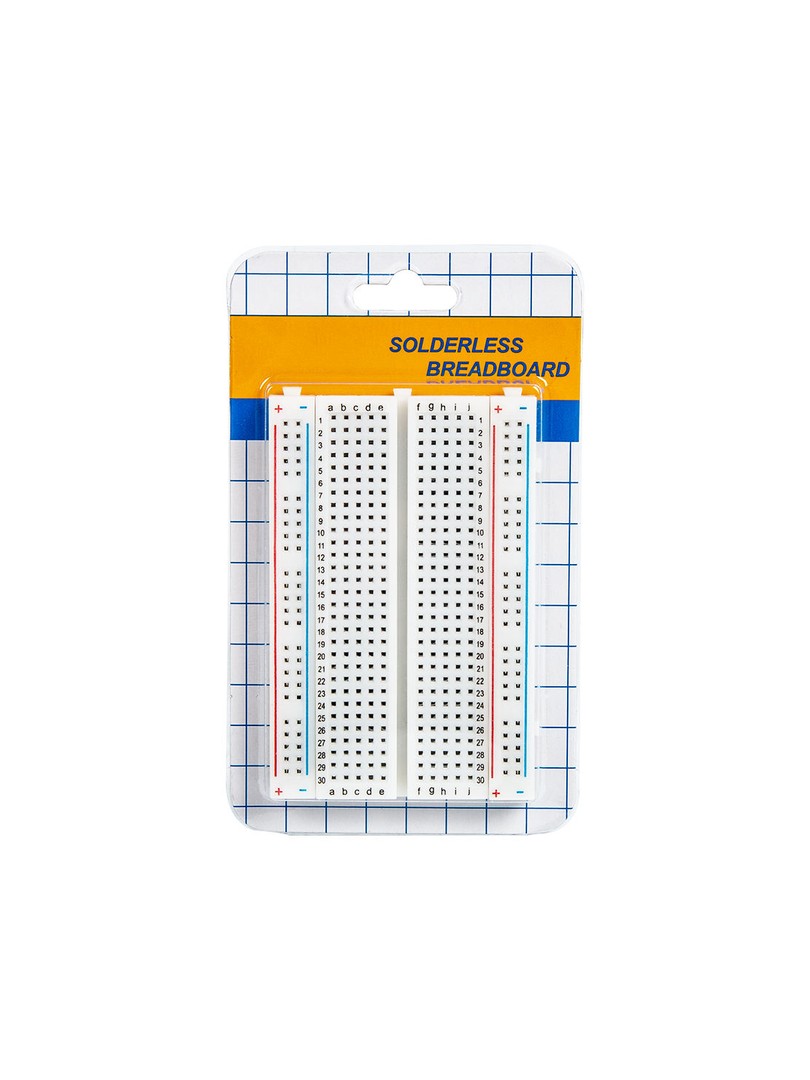

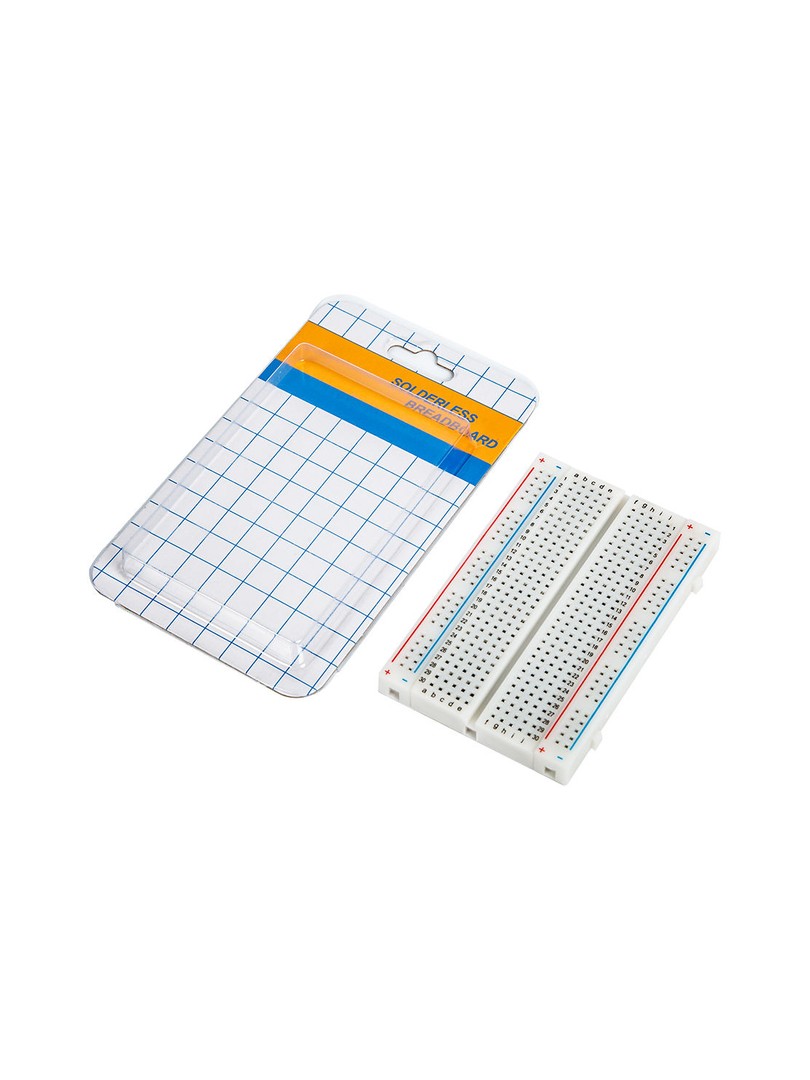

1 × płytka stykowa ProRock 400 punktów montażowych

Płytka stykowa ProRock stanowi działający narzędzie do szybkiego prototypowania obwodów elektronicznych, łącząc z tworzywa konstrukcji z elastycznością użytkowania w kompaktowej formie.
