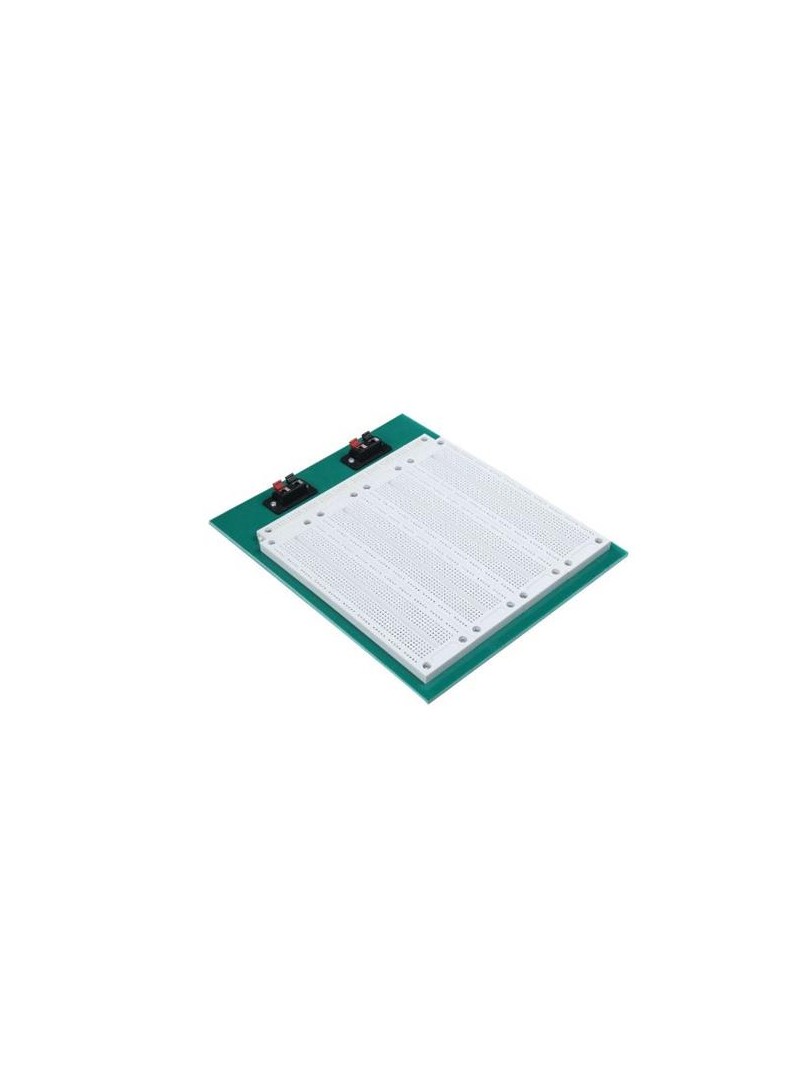

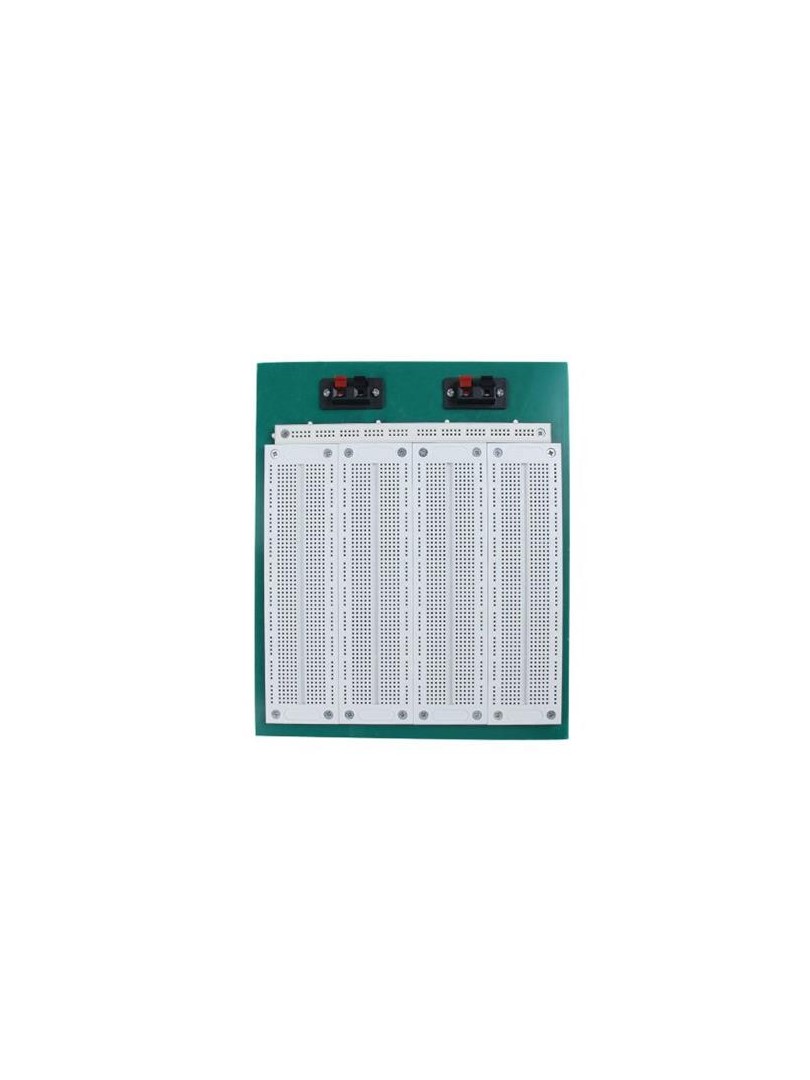

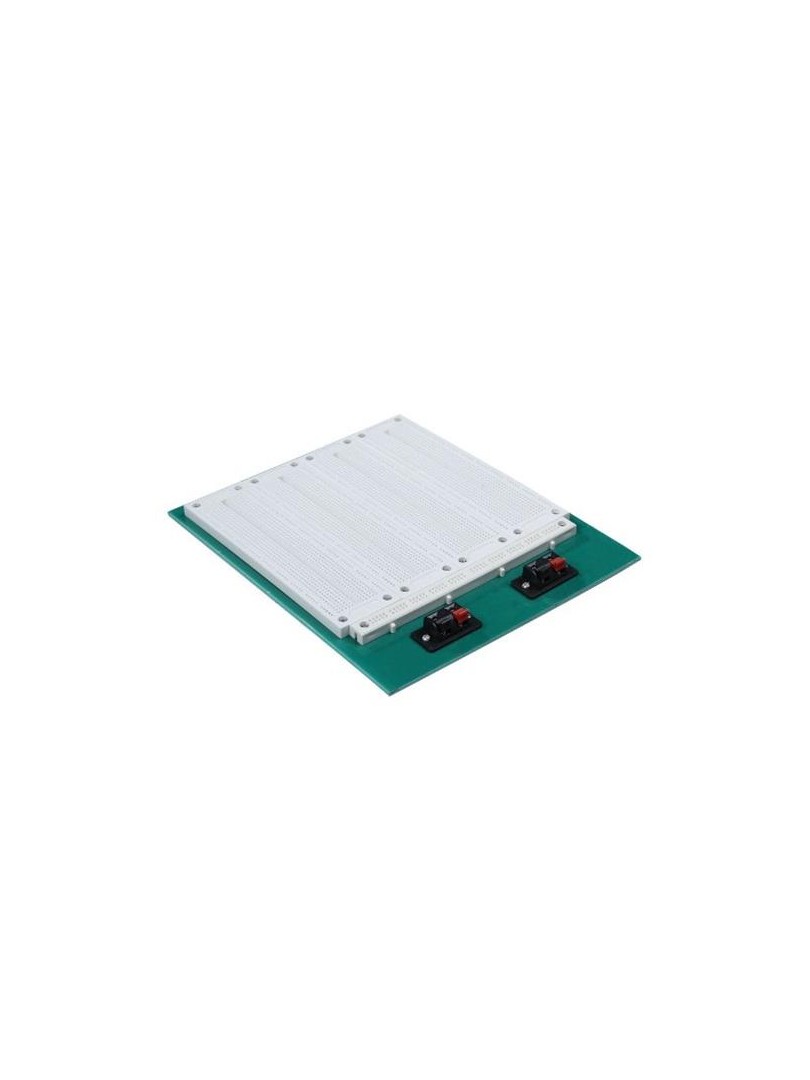

ProRock SYB-500 to połączona płytka prototypowa składająca się z czterech zintegrowanych modułów SYB-118, zaprojektowana do szybkiego budowania i testowania obwodów elektronicznych bez lutowania. Dzięki sztywnej podstawie łączącej wszystkie moduły w jedną całość zapewnia uporządkowaną przestrzeń roboczą dla bardziej złożonych projektów elektronicznych.

Produkt przeznaczony dla studentów, laboratoriów edukacyjnych oraz inżynierów zajmujących się prototypowaniem. Pozwala na wielokrotne montowanie i modyfikowanie układów, wspierając zestaw komponentów elektronicznych, w tym rezystory, kondensatory, diody, tranzystory oraz układy scalone.

Główne cechy

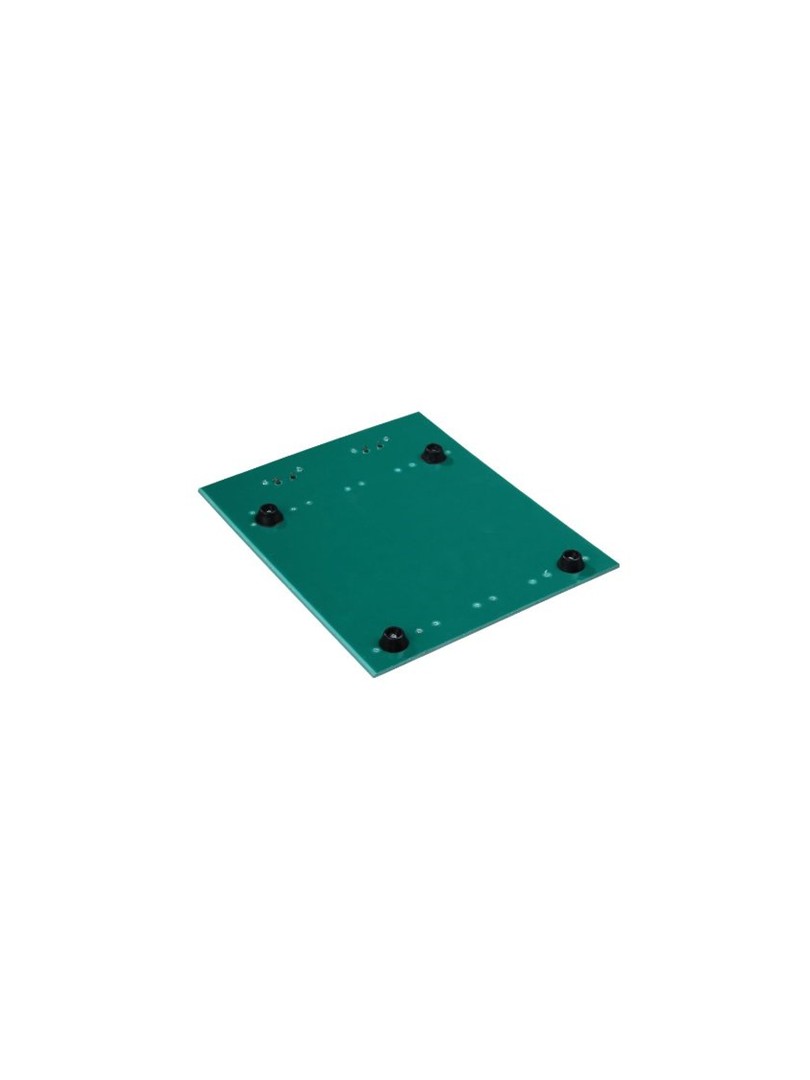

Budowa 4-in-1: cztery płytki SYB-118 zintegrowane na jednej sztywnej podstawie

Bezlutowne połączenia: umożliwiają szybki montaż i demontaż komponentów bez użycia lutownicy

Wielokrotne użycie: konstrukcja pozwala na powtarzalne prototypowanie i modyfikację obwodów

Kompatybilność z komponentami: obsługuje standardowe elementy elektroniczne oraz układy scalone

Przestronna platforma: duża powierzchrobocza ułatwia organizację bardziej rozbudowanych projektów

Specyfikacja techniczna

Model: SYB-500

Konfiguracja: 4 × SYB-118

Łączna liczba punktów połączeniowych: 2800 (4 × 700)

Wymiary całkowite: ok. 240 × 200 × 8,5 mm

Wymiary pojedynczego modułu: ok. 170 × 45 mm

Waga netto: ok. 480 g

Uwagi

Zestaw nie zawiera komponentów elektronicznych ani przewodów połączeniowych.

Typowe zastosowania

Prototypowanie i testowanie obwodów elektronicznych

Zajęcia laboratoryjne i demonstracje edukacyjne

Projekty z wykorzystaniem Arduino oraz innych mikrokontrolerów

Eksperymenty z układami analogowymi i cyfrowymi

Zawartość zestawu

1 × płytka stykowa ProRock SYB-500 (4 × SYB-118 zintegrowane)

ProRock SYB-500 to rozwiązanie zapewniające stałe i przestronną platformę do efektywnego budowania oraz modyfikowania obwodów elektronicznych w warunkach laboratoryjnych i warsztatowych.
