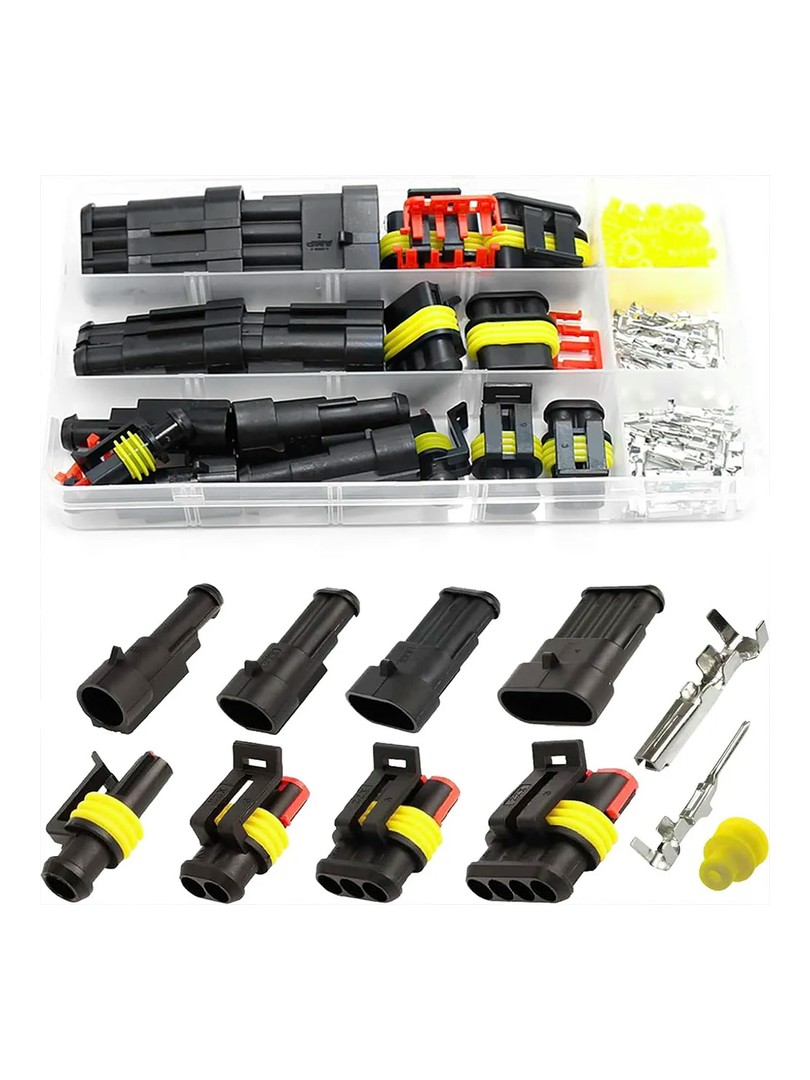

Zestaw ProRock zawiera dziewięćdziesiąt sześć elementów przeznaczonych do montażu wodoodpornych połączeń elektrycznych w instalacjach samochodowych i motocyklowych. W skład zestawu wchodzą męskie i żeńskie obudowy złączy, zaciski zaciskane oraz elementy uszczelniające dla konfiguracji od jednego do czterech pinów. Wszystkie komponenty są uporządkowane w plastikowym pudełku, co ułatwia ich dobór podczas prac instalacyjnych, naprawczych lub budowy niestandardowych wiązek.

Złącza zostały zaprojektowane z myślą o pracy w środowiskach narażonych na wilgoć, kurz i drgania. System uszczelnień gumowych w połączeniu z mocowaniem zatrzaskowym zapewnia stałe połączenie w zmiennych warunkach eksploatacyjnych.

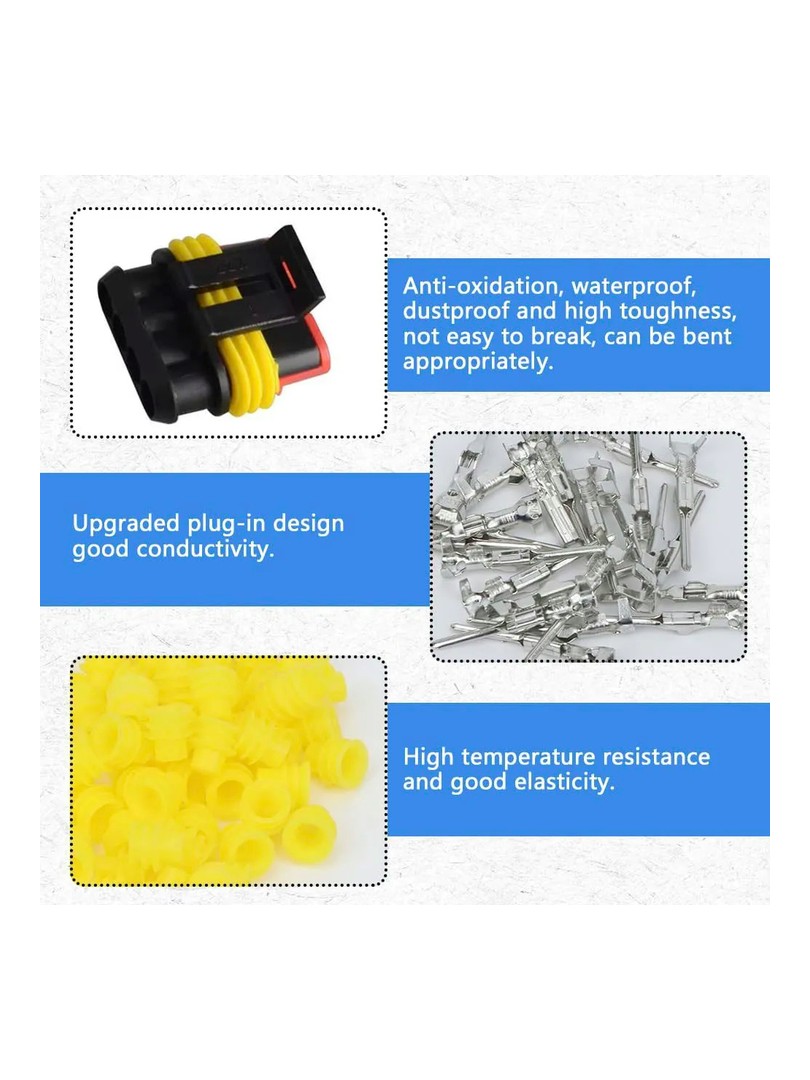

Główne cechy

System wodoodporny: konstrukcja zabezpieczona przed działaniem wilgoci i pyłu

Cztery konfiguracje pinów: możliwość dopasowania do różnych układów wiązek elektrycznych

Mocowanie zatrzaskowe: zabezpieczenie połączenia przed rozłączeniem wskutek drgań

Zaciski zaciskane: z tworzywa kontakt elektryczny wykonany metodą zgniatania

Organizacja elementów: posegregowane komponenty w pudełku ułatwiającym dobór

Specyfikacja techniczna

Typ produktu: zestaw złączy samochodowych wodoodpornych

Liczba elementów: 96 szt.

Konfiguracje pinów: 1-pin, 2-pin, 3-pin, 4-pin

Napięcie znamionowe: 300 V

Prąd znamionowy: 12 A

Rozmiar zacisku: 1,5 mm

Stopień ochrony: IP68

Temperatura pracy: −25 °C do +85 °C

Materiał obudowy: Nylon

Materiał zacisków: stop miedzi

Materiał uszczelnień: guma

Opakowanie: plastikowe pudełko

Uwagi

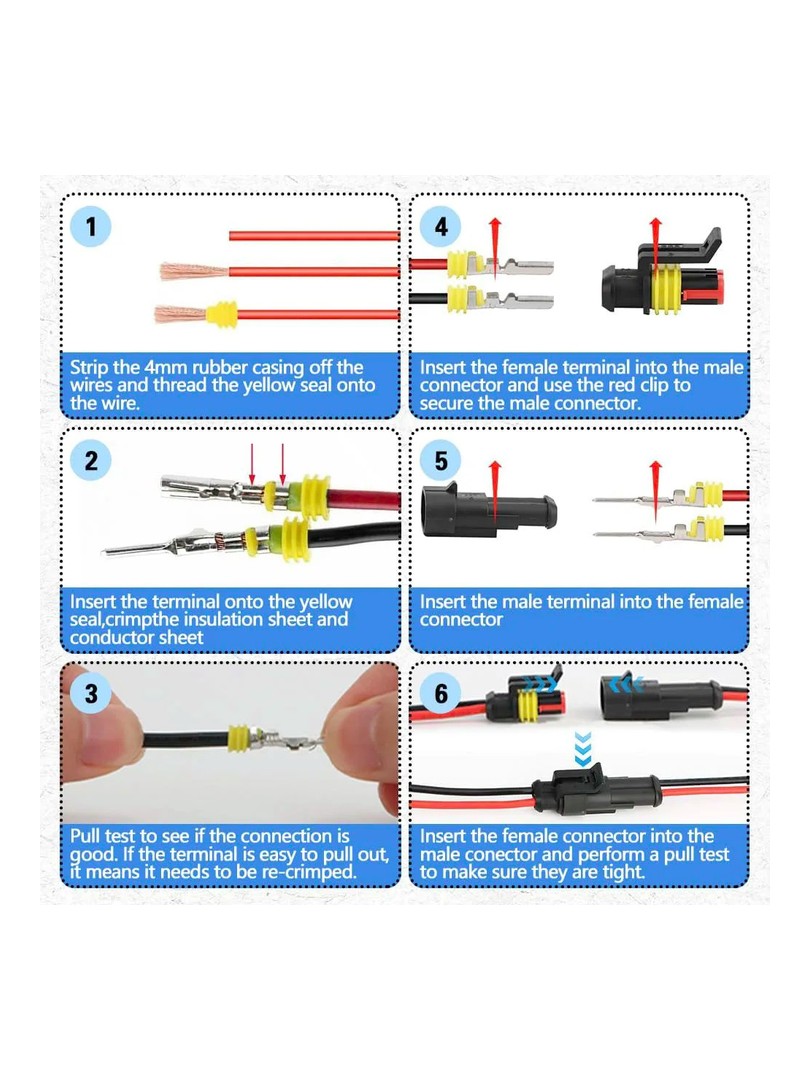

Do prawidłowego zamocowania zacisków wymagane jest użycie odpowiedniej zaciskarki.

Przed złożeniem złącza należy upewnić się, że pierścienie uszczelniające są prawidłowo umieszczone.

Przed finalnym połączeniem należy sprawdzić liczbę pinów oraz orientację złącza.

Typowe zastosowania

Wiązki elektryczne samochodów osobowych

Instalacje motocykli i skuterów

Pojazdy ciężarowe i użytkowe

Systemy elektryczne w zastosowaniach morskich i zewnętrznych

Budowa niestandardowych przewodów i wiązek

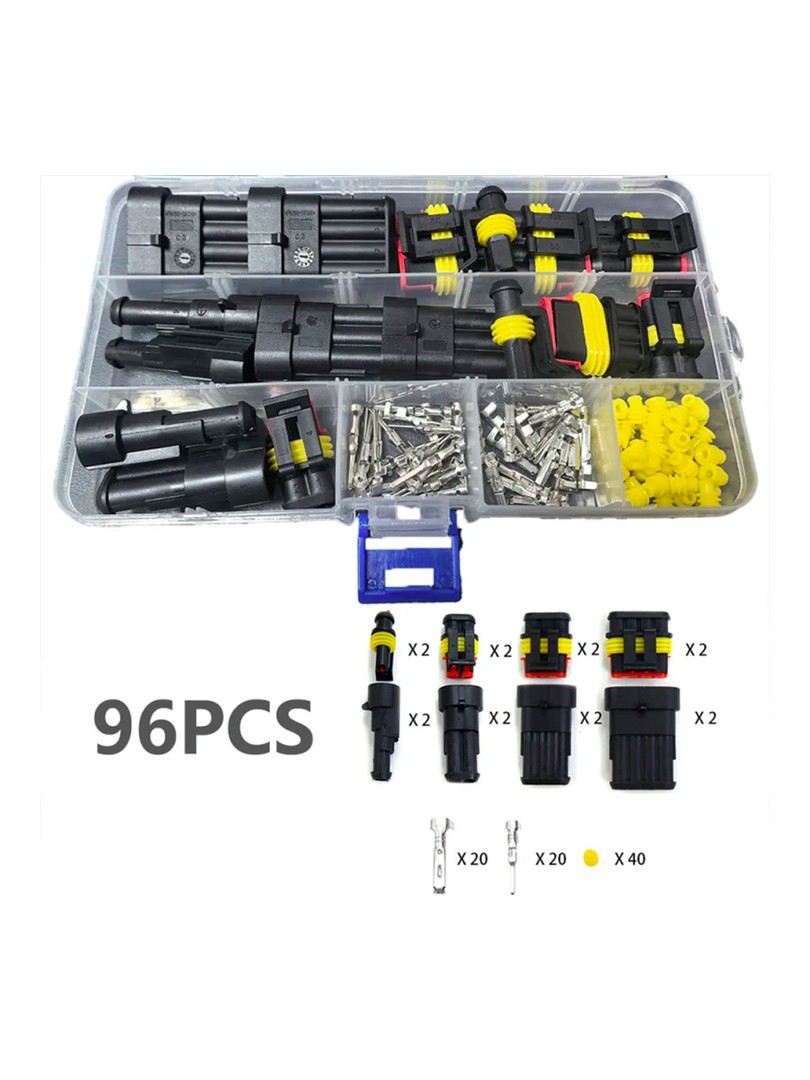

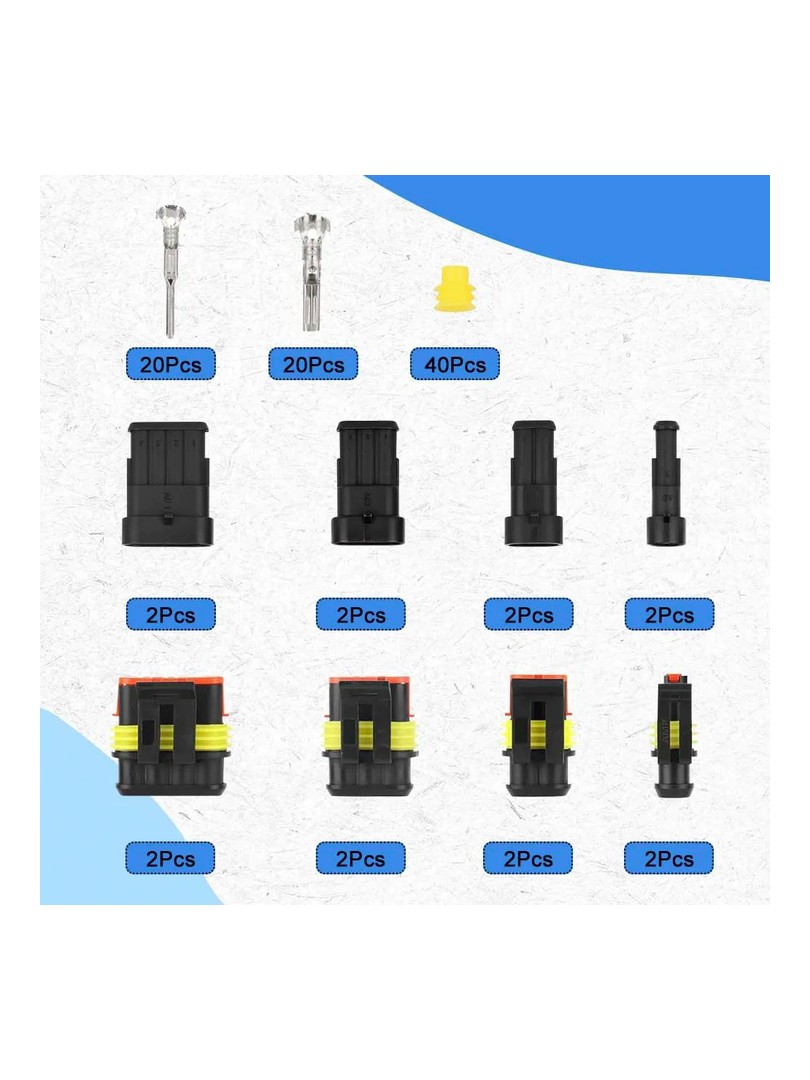

Zawartość zestawu

2 × zestawy złączy wodoodpornych 1-pin (męskie + żeńskie)

2 × zestawy złączy wodoodpornych 2-pin (męskie + żeńskie)

2 × zestawy złączy wodoodpornych 3-pin (męskie + żeńskie)

2 × zestawy złączy wodoodpornych 4-pin (męskie + żeńskie)

20 × zaciski zaciskane męskie (23,5 mm)

20 × zaciski zaciskane żeńskie (16,7 mm)

40 × pierścieni uszczelniających gumowych

1 × plastikowe pudełko

Zestaw złączy ProRock stanowi praktyczne rozwiązanie dla osób zajmujących się naprawami i modyfikacjami instalacji elektrycznych w pojazdach. Uporządkowana zawartość oraz szczelna konstrukcja sprawiają, że komponenty mogą być wykorzystane zarówno w warsztacie samochodowym, jak i w zastosowaniach przemysłowych wymagających odporności na czynniki zewnętrzne.
