ProRock Arduino Nano NRF24L01+ 2.4GHz ATmega328P

ProRock RF Nano – Płytka Arduino Nano z Wbudowanym Modułem NRF24L01+ 2.4GHz ATmega328P

ATmega328P-MU | NRF24L01+ 2.4 GHz | 32 KB Flash | 16 MHz | 14 GPIO | 8 wejść analogowych | 5 V

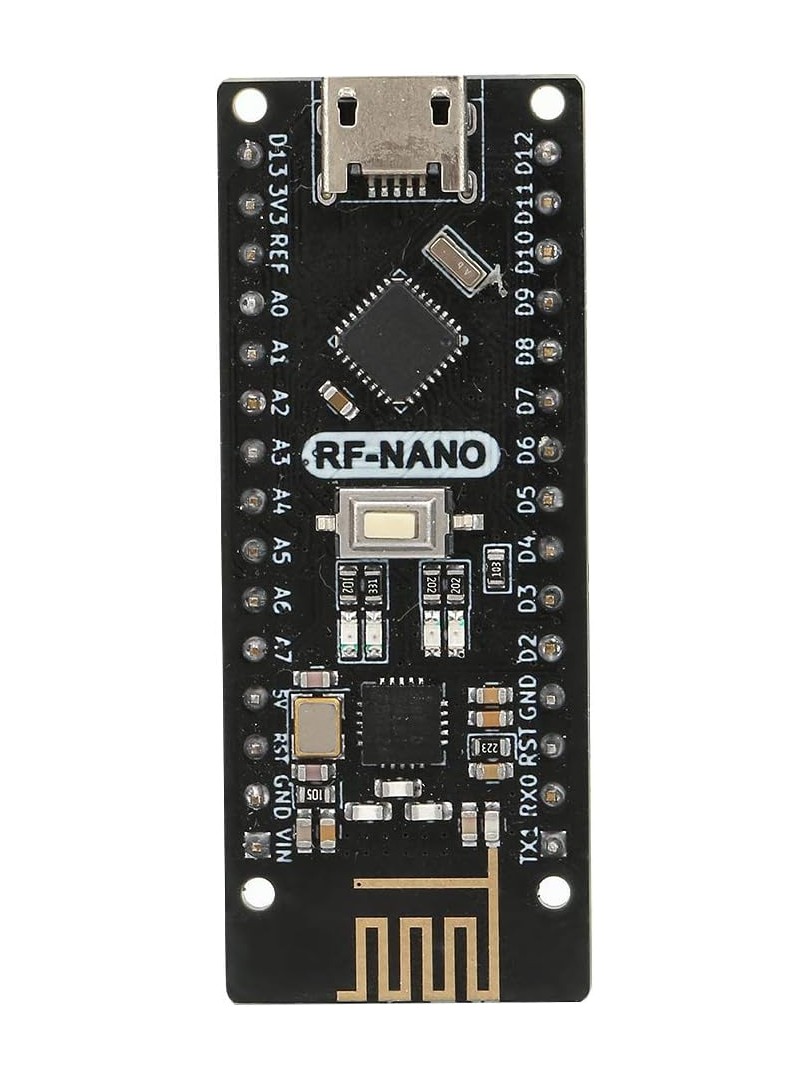

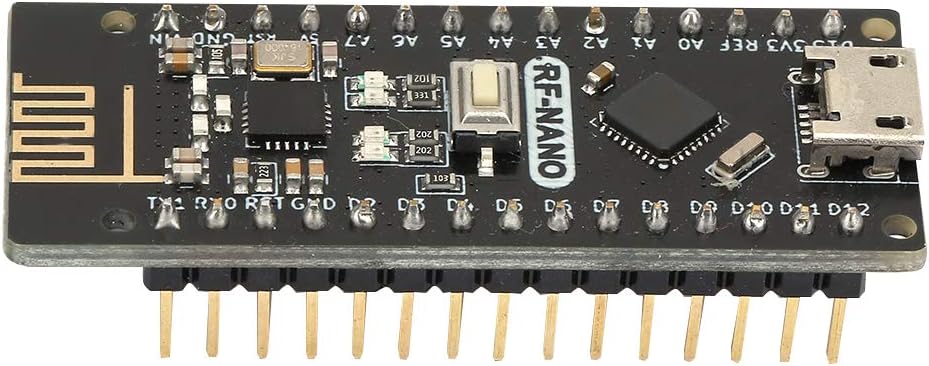

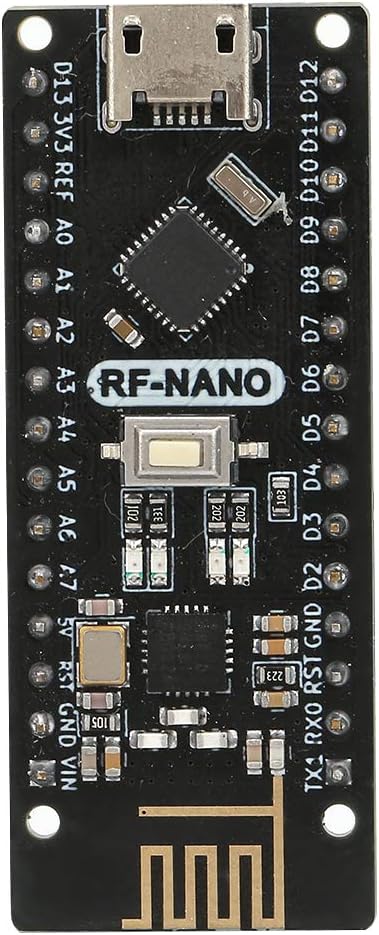

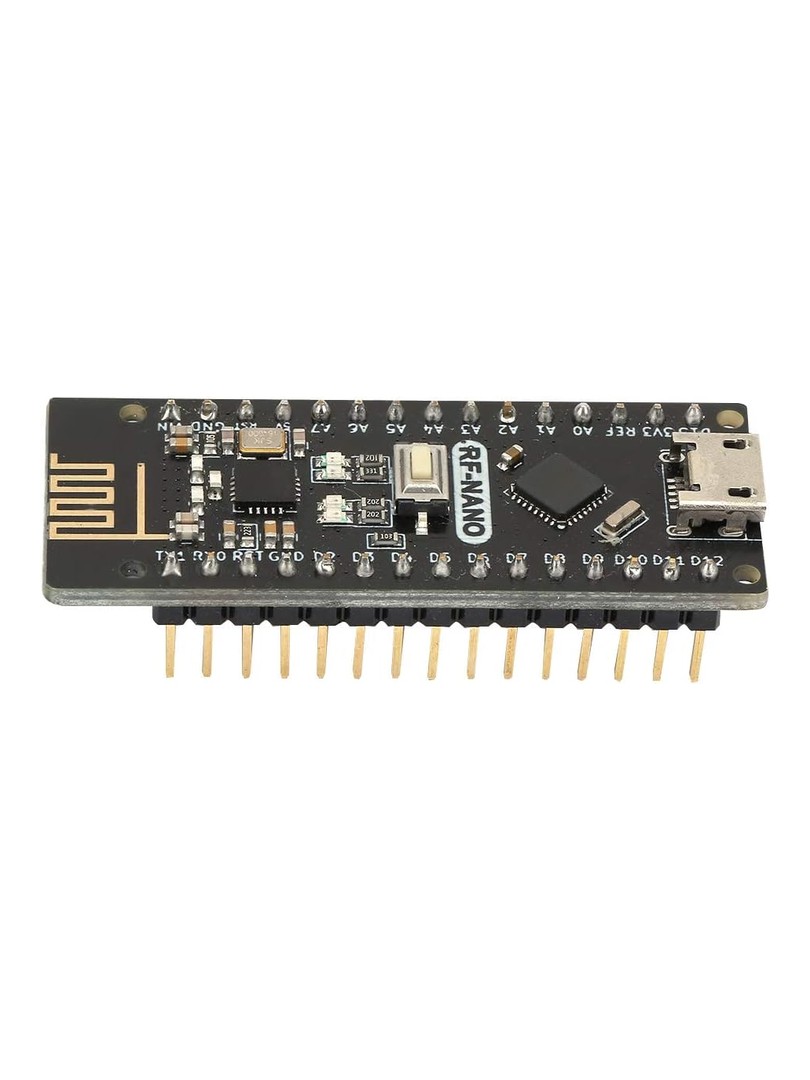

ProRock RF Nano to kompaktowa płytka rozwojowa kompatybilna z Arduino Nano, wyposażona w zintegrowany bezprzewodowy moduł nadawczo-odbiorczy NRF24L01+ pracujący w paśmie 2.4 GHz. Płytka łączy funkcjonalność standardowego kontrolera Nano V3.0 oraz modułu RF na jednym obwodzie drukowanym, eliminując konieczność stosowania zewnętrznych modułów bezprzewodowych i dodatkowych połączeń przewodowych.

Moduł opiera się na mikrokontrolerze ATmega328P-MU w obudowie QFN32 i posiada preinstalowany bootloader zapewniający pełną kompatybilność ze środowiskiem Arduino IDE. Niewielkie wymiary oraz zintegrowana konstrukcja czynią go rozwiązaniem przeznaczonym dla bezprzewodowych sieci czujnikowych, systemów zdalnego sterowania oraz niskoenergetycznych projektów IoT.

Główne cechy

• Zintegrowany moduł NRF24L01+: wbudowana komunikacja bezprzewodowa w paśmie 2.4 GHz bez potrzeby dodatkowych modułów

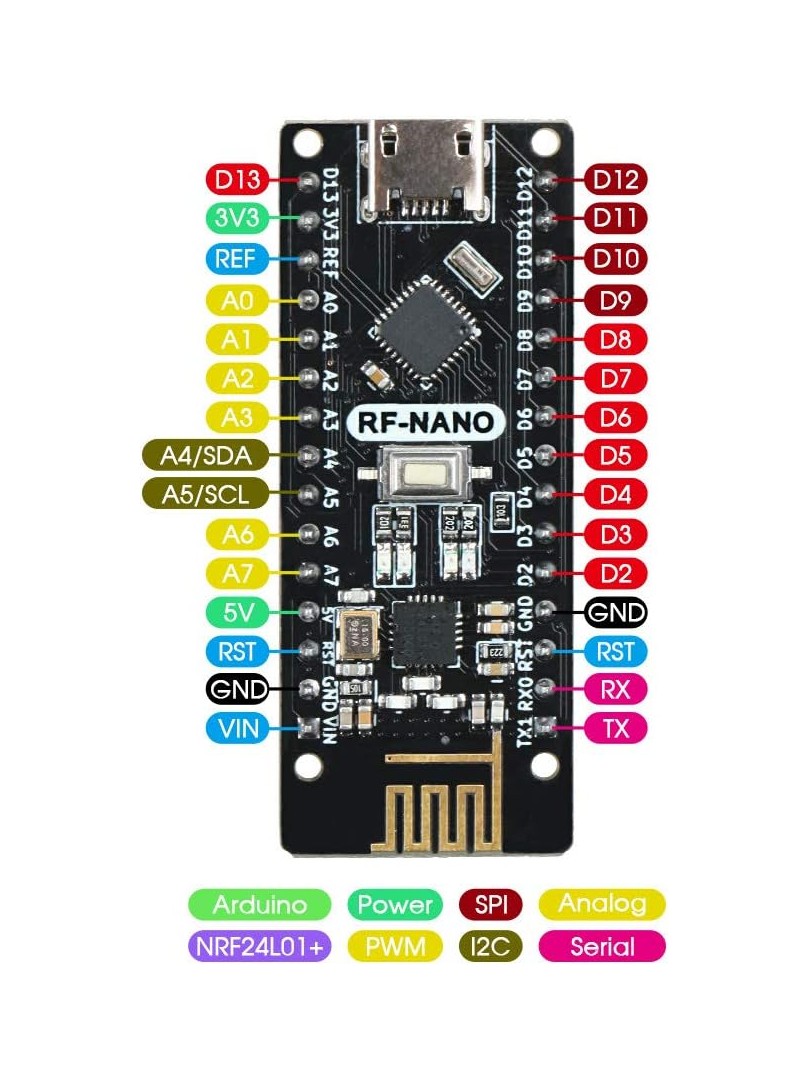

• Kompatybilność z Arduino Nano V3.0: zgodność wyprowadzeń oraz wykorzystanie tego samego kodu programu
• Mikrokontroler ATmega328P-MU: układ w kompaktowej obudowie QFN zapewniający stałe działanie
• Preinstalowany bootloader: płytka gotowa do programowania bezpośrednio przez Arduino IDE
• Interfejs SPI dla modułu RF: komunikacja bezprzewodowa realizowana przez magistralę szeregową
• Kompaktowa konstrukcja: przeznaczona do zastosowań wymagających ograniczonej przestrzeni montażowej

Specyfikacja techniczna

• Mikrokontroler: ATmega328P-MU (QFN32)
• Architektura: 8-bitowa AVR
• Częstotliwość taktowania: 16 MHz
• Napięcie robocze: 5 V
• Zalecane napięcie zasilania: 7–12 V
• Pobór prądu: około 19 mA
• Pamięć Flash: 32 KB (2 KB zajęte przez bootloader)
• Pamięć SRAM: 2 KB
• Pamięć EEPROM: 1 KB
• Moduł bezprzewodowy: NRF24L01+
• Pasmo częstotliwości RF: 2.4 GHz ISM
• Interfejs komunikacji RF: SPI
• Cyfrowe wyprowadzenia I/O: 14 (w tym 6 PWM)
• Wejścia analogowe: 8 (A0–A7)
• Maksymalny prąd na wyprowadzenie I/O: 40 mA
• Interfejsy komunikacyjne: UART, SPI, I²C (TWI)
• Wymiary płytki PCB: około 48 × 20 mm

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• Kabel USB oraz zewnętrzne zasilanie (adapter sieciowy) nie są dołączone do zestawu.

Typowe zastosowania

• Bezprzewodowe sieci czujnikowe
• Systemy zdalnego sterowania i telemetrii
• Węzły IoT i inteligentne urządzenia
• Projekty bezprzewodowe oparte na platformie Arduino Nano
• Kompaktowe systemy wbudowane z komunikacją bezprzewodową

Zawartość zestawu

• 1 × Płytka ProRock RF Nano z Zintegrowanym Modułem NRF24L01

ProRock RF Nano Integrated NRF24L01 stanowi przeznaczony rozwiązanie dla deweloperów wymagających działający komunikacji bezprzewodowej w paśmie 2.4 GHz połączonej z prostotą oraz elastycznością platformy kompatybilnej z Arduino Nano.
