ProRock Arduino Mega 2560 R3 84 Terminal Pins FR-4 Dual-Layer PCB

ProRock MEGA-2560 — Shield z zaciskami śrubowymi dla Arduino Mega 2560 R3 | 84 wyprowadzenia | PCB FR-4 dwuwarstwowy

Shield montażowy | PCB FR-4 dwuwarstwowy | 84 zaciski śrubowe | Kompatybilny z Arduino Mega 2560 R3 | Rozstaw zacisków 3,5 mm | Pole prototypowe 2,54 mm

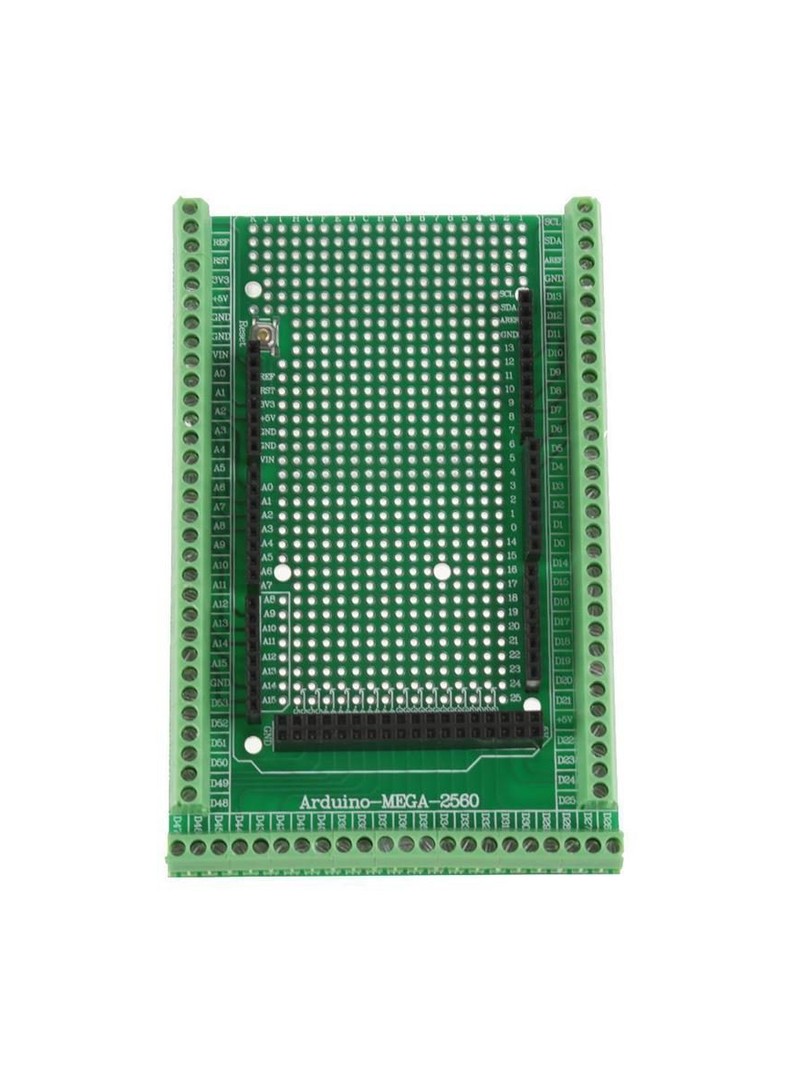

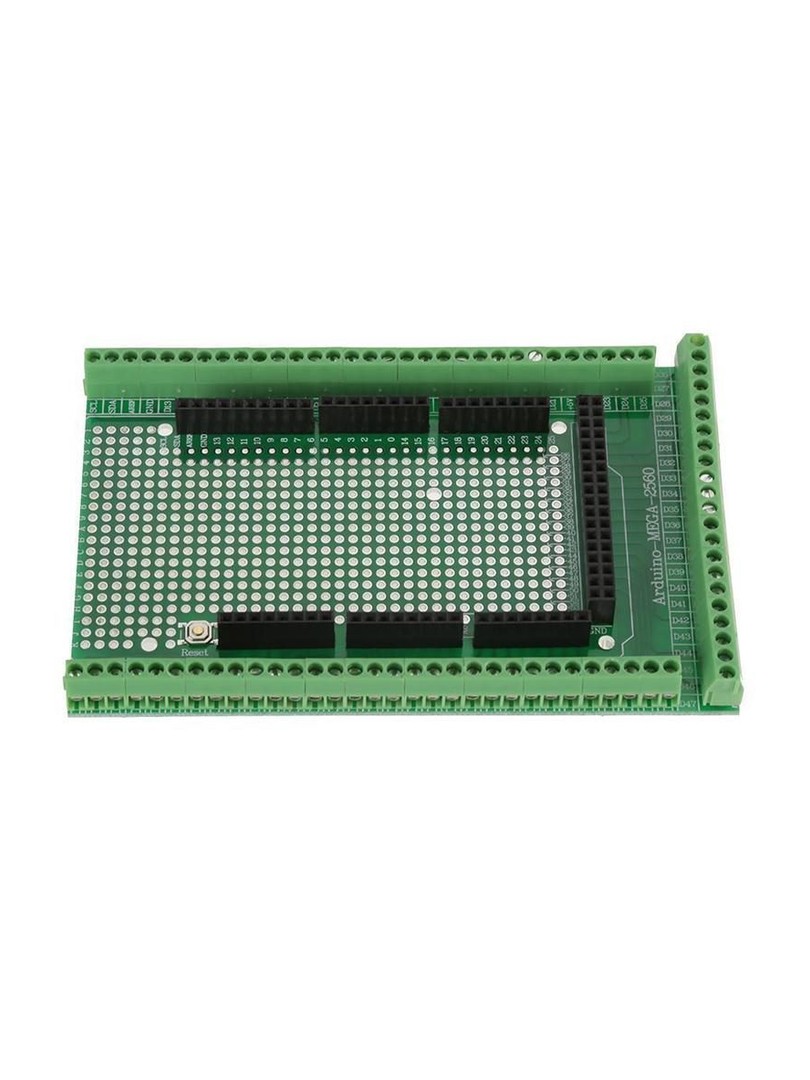

ProRock MEGA-2560 Terminal Board to gotowy shield montażowy wyposażony w zaciski śrubowe, zaprojektowany do bezpośredniej współpracy z płytką Arduino Mega 2560 R3. Płytka umożliwia dostęp do wszystkich pinów mikrokontrolera poprzez zaciski śrubowe oraz złącza goldpin żeńskie, eliminując konieczność lutowania przewodów bezpośrednio do płytki bazowej.

Konstrukcja oparta na dwuwarstwowym laminacie FR-4 zapewnia stałe połączenia sygnałowe i zasilające. Shield przeznaczony jest do zastosowań przemysłowych, systemów automatyki oraz rozbudowanych projektów wymagających działający okablowania zewnętrznego.

Główne cechy

• Kompatybilność z Arduino Mega 2560 R3: shield montowany bezpośrednio na złącza płytki bazowej bez dodatkowych przewodów
• Gotowy do użycia: wszystkie zaciski i złącza przylutowane fabrycznie
• Zaciski śrubowe dla wszystkich pinów: umożliwiają bezpieczne podłączenie przewodów o większym przekroju bez lutowania
• Pole prototypowe: dodatkowa siatka otworów montażowych pozwala na rozbudowę układu o własne komponenty
• Okablowanie przemysłowe: zaciski dostosowane do grubszych przewodów i instalacji wymagających odporności na wibracje

Zasada działania

Shield montowany jest bezpośrednio na złącza goldpin Arduino Mega 2560 R3. Każde wyprowadzenie mikrokontrolera jest rozdzielone na zacisk śrubowy oraz gniazdo goldpin żeńskie. Dwuwarstwowa struktura PCB zapewnia stałe trasowanie sygnałów i linii zasilających. Pole prototypowe umożliwia lutowanie dodatkowych elementów bezpośrednio na płytce, co pozwala na integrację układów peryferyjnych bez dodatkowych modułów.

Specyfikacja techniczna

• Typ produktu: Shield z zaciskami śrubowymi i polem prototypowym dla Arduino Mega 2560 R3
• Materiał PCB: Laminat FR-4
• Liczba warstw PCB: 2 warstwy miedziane
• Wymiary PCB: 120 × 78 mm
• Rozstaw pola prototypowego: 2,54 mm
• Średnica otworów prototypowych: 0,8 mm
• Rozstaw zacisków śrubowych: 3,5 mm
• Średnica otworów zaciskowych: 1,2 mm
• Liczba zacisków: 84
• Konfiguracja zacisków: 24 × blok 3-polowy, 6 × blok 2-polowy
• Zakres przewodów: 26–16 AWG
• Długość odizolowania przewodu: 5 mm
• Typ śruby zaciskowej: M2 stal
• Materiał zacisku: Mosiężna klatka i piny goldpin
• Rozstaw złączy goldpin żeńskich: 2,54 mm
• Długość pinów goldpin: 15 mm
• Konfiguracja złączy goldpin: 1 × 10-pin, 5 × 8-pin, 1 × 18-pin dual-row

Uwagi

• Shield jest fabrycznie przylutowany i gotowy do montażu.
• Przed nałożeniem na płytkę Arduino Mega 2560 należy upewnić się o prawidłowym wyrównaniu złączy.
• Przy podłączaniu obciążeń zewnętrznych nie należy przekraczać maksymalnych prądów wyjściowych pinów mikrokontrolera.

Typowe zastosowania

• Przemysłowe systemy sterowania i monitoringu
• Panele automatyki z rozbudowanym okablowaniem
• Rozległe sieci czujników wymagające stałe połączeń
• Prototypowanie układów z wieloma urządzeniami peryferyjnymi
• Instalacje wymagające łatwej wymiany modułów bez ponownego lutowania

Zawartość zestawu

• 1 × ProRock MEGA-2560 Terminal Board (shield z przylutowanymi zaciskami i złączami)

ProRock MEGA-2560 Terminal Board stanowi rozwiązanie dla konstruktorów i integratorów wymagających działający połączenia Arduino Mega 2560 R3 z zewnętrznymi układami. Gotowa konstrukcja eliminuje czas poświęcony na lutowanie, a zaciski śrubowe zapewniają stałe okablowania w zastosowaniach przemysłowych i terenowych.
