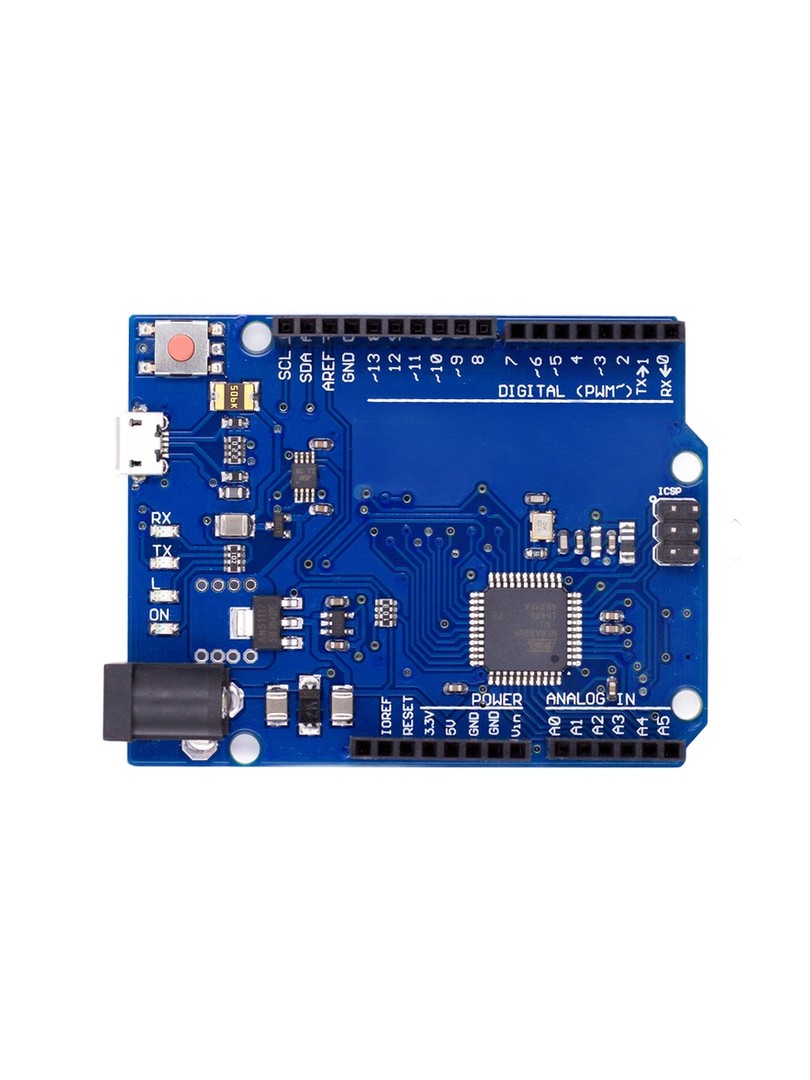

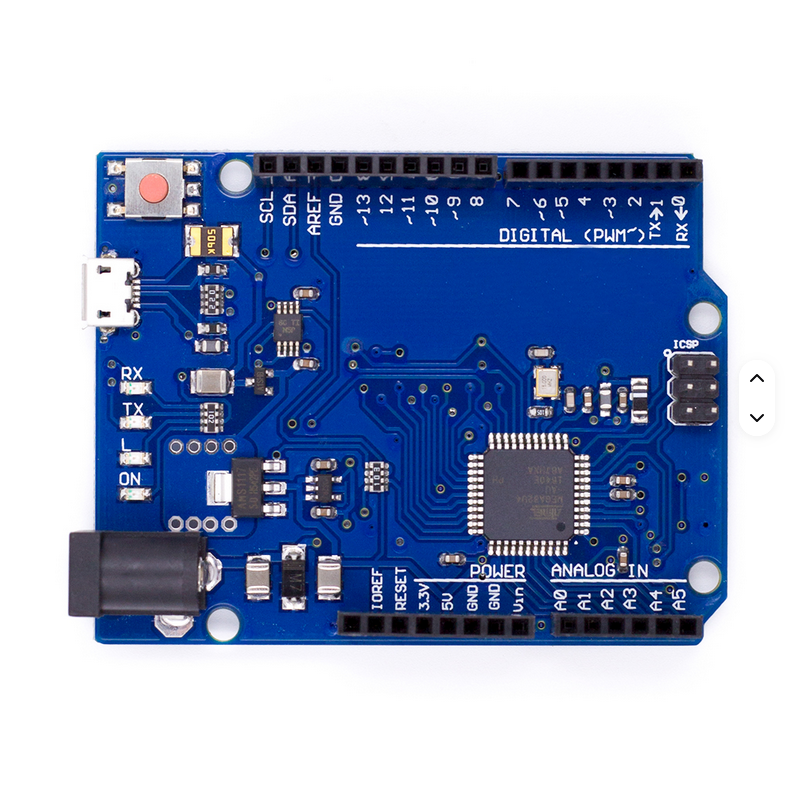

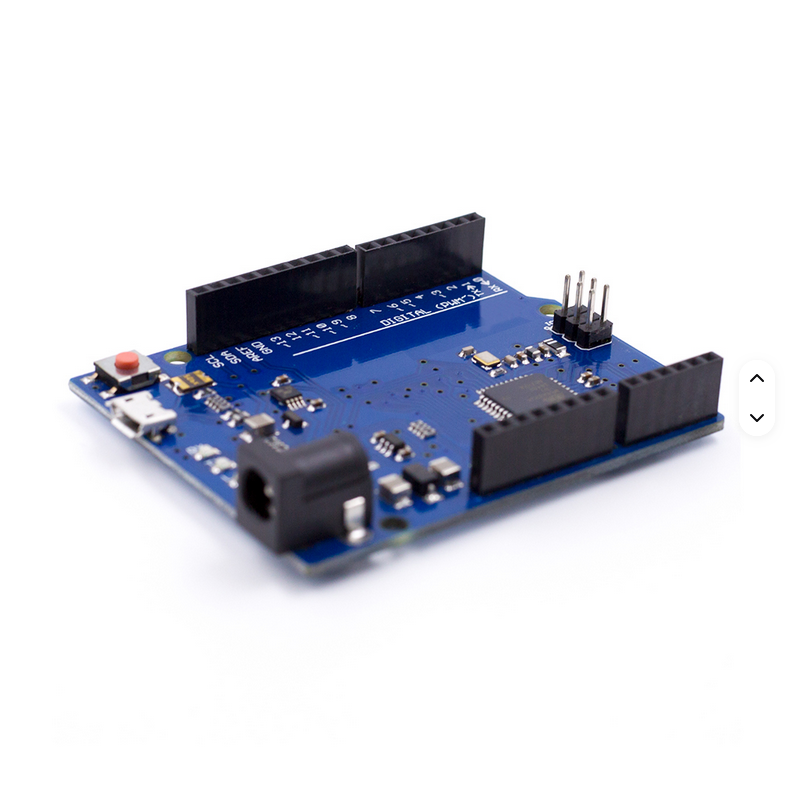

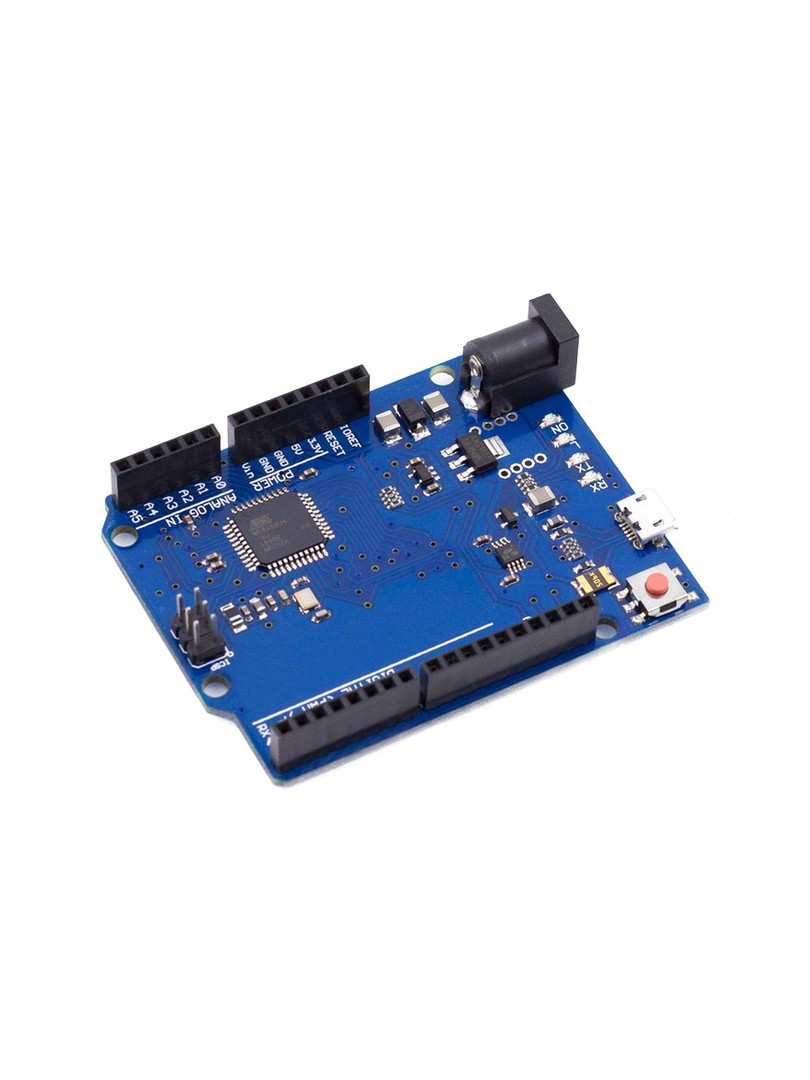

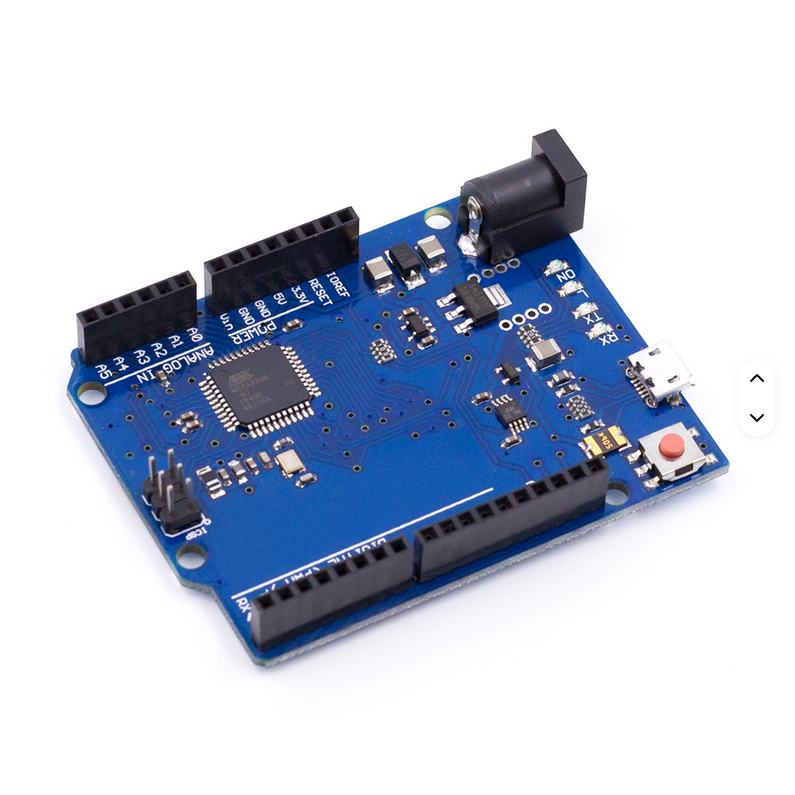

ProRock Leonardo R3 to płytka rozwojowa zgodna z Arduino Leonardo, oparta na mikrokontrolerze ATmega32U4. W przeciwieństwie do klasycznych płytek z układem ATmega328, mikrokontroler ATmega32U4 zapewnia natywną obsługę USB, dzięki czemu płytka może działać bezpośrednio jako urządzenie USB typu klawiatura, mysz lub wirtualny port szeregowy bez konieczności stosowania zewnętrznego konwertera USB-UART. Rozwiązanie to czyni płytkę szczególnie przydatną w projektach wykorzystujących interfejs USB HID, zestawach edukacyjnych oraz zaawansowanym prototypowaniu.

Płytka jest w pełni zgodna ze środowiskiem Arduino IDE i gotowa do natychmiastowego użycia w projektach elektronicznych. Układ pinów w standardzie R3 umożliwia stosowanie modułów rozszerzeń oraz akcesoriów kompatybilnych z Arduino Leonardo.

Główne cechy

Mikrokontroler ATmega32U4: zapewnia natywną komunikację USB bez dodatkowych układów konwersji

Zgodność z Arduino IDE: obsługuje standardowe szkice oraz biblioteki Arduino

Funkcjonalność USB HID: umożliwia emulację klawiatury, myszy, joysticka i innych urządzeń USB

Układ pinów R3: kompatybilny z modułami rozszerzeń przeznaczonymi dla Arduino Leonardo

Elastyczne zasilanie: płytka może być zasilana z portu USB lub zewnętrznego źródła napięcia stałego

Zastosowania edukacyjne: szeroko stosowana w nauczaniu podstaw programowania mikrokontrolerów oraz elektroniki DIY

Specyfikacja techniczna

Mikrokontroler: ATmega32U4

Architektura: 8-bitowa AVR

Napięcie pracy: 5 V

Częstotliwość taktowania: 16 MHz

Pamięć Flash: 32 KB (4 KB zajęte przez bootloader)

Pamięć SRAM: 2,5 KB

Pamięć EEPROM: 1 KB

Zasilanie USB: przez wbudowany port USB

Napięcie wejściowe zewnętrzne (zalecane): 7–12 V

Zakres napięcia wejściowego: 6–20 V

Liczba cyfrowych pinów GPIO: 20

Wyjścia PWM: 7

Kanały wejść analogowych: 12

Maksymalny prąd na pin GPIO: 40 mA

Maksymalny prąd pinu 3,3 V: 50 mA

Długość płytki: 68,6 mm

Szerokość płytki: 53,3 mm

Masa: ok. 55 g

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

Zewnętrzne zasilanie (adapter sieciowy) nie jest dołączone do zestawu.

Typowe zastosowania

Nauka programowania mikrokontrolerów i środowiska Arduino

Budowa urządzeń USB HID (klawiatura, mysz, kontrolery)

Zestawy edukacyjne i szkoleniowe do elektroniki DIY

Robotyka i interaktywne projekty elektroniczne

Tworzenie niestandardowych urządzeń USB

Zawartość zestawu

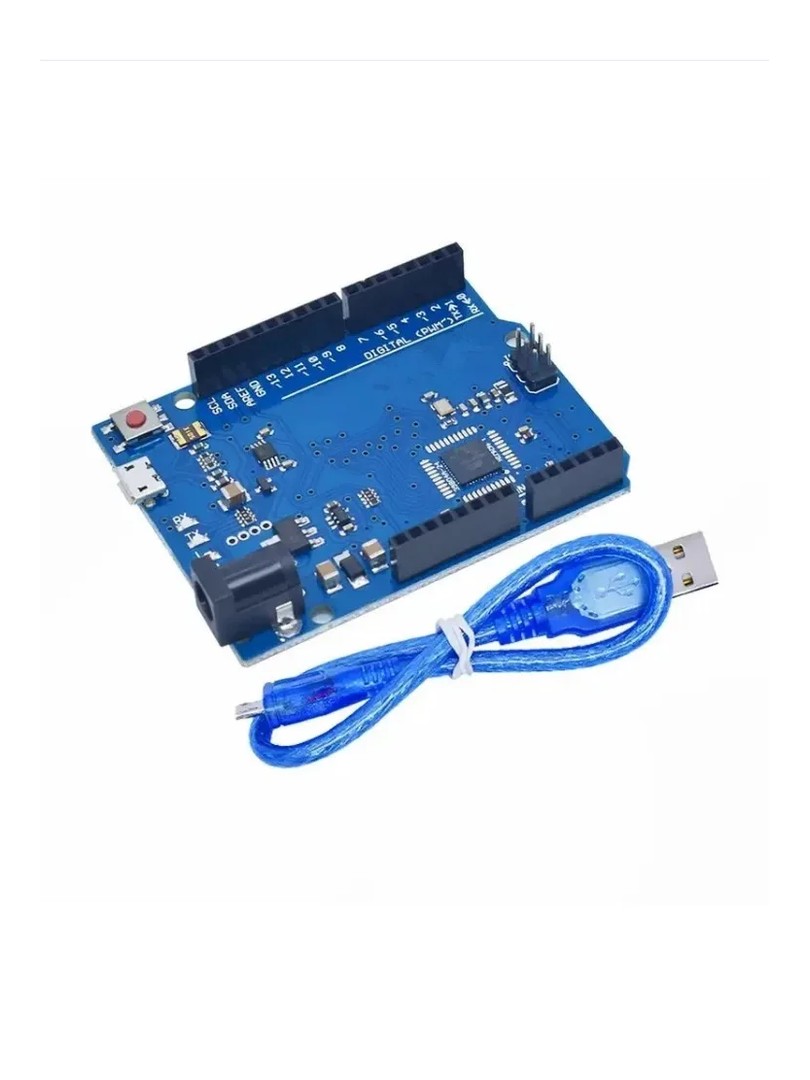

1 × płytka rozwojowa ProRock Leonardo R3 (ATmega32U4)

1 × kabel USB

ProRock Leonardo R3 to wielofunkcyjny płytka rozwojowa przeznaczona dla użytkowników potrzebujących natywnej funkcjonalności USB oraz pełnej kompatybilności z ekosystemem Arduino. Stanowi solidne narzędzie do realizacji projektów kreatywnych, edukacyjnych oraz techniczny zastosowań DIY.
