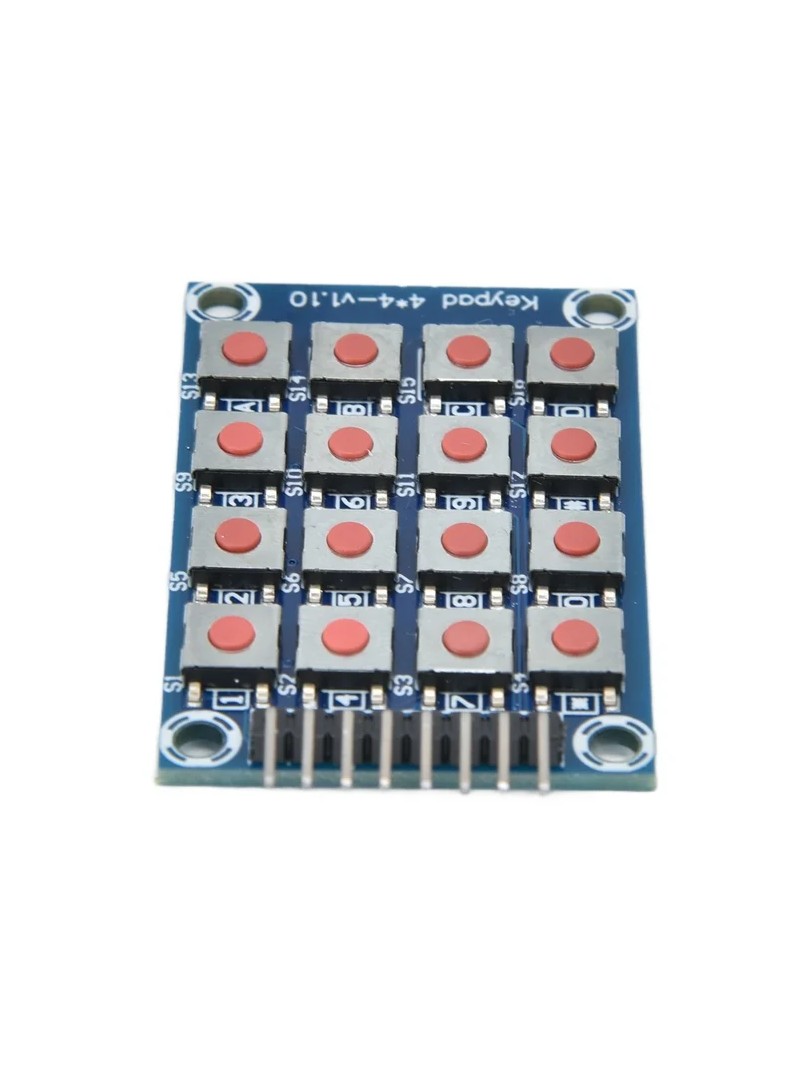

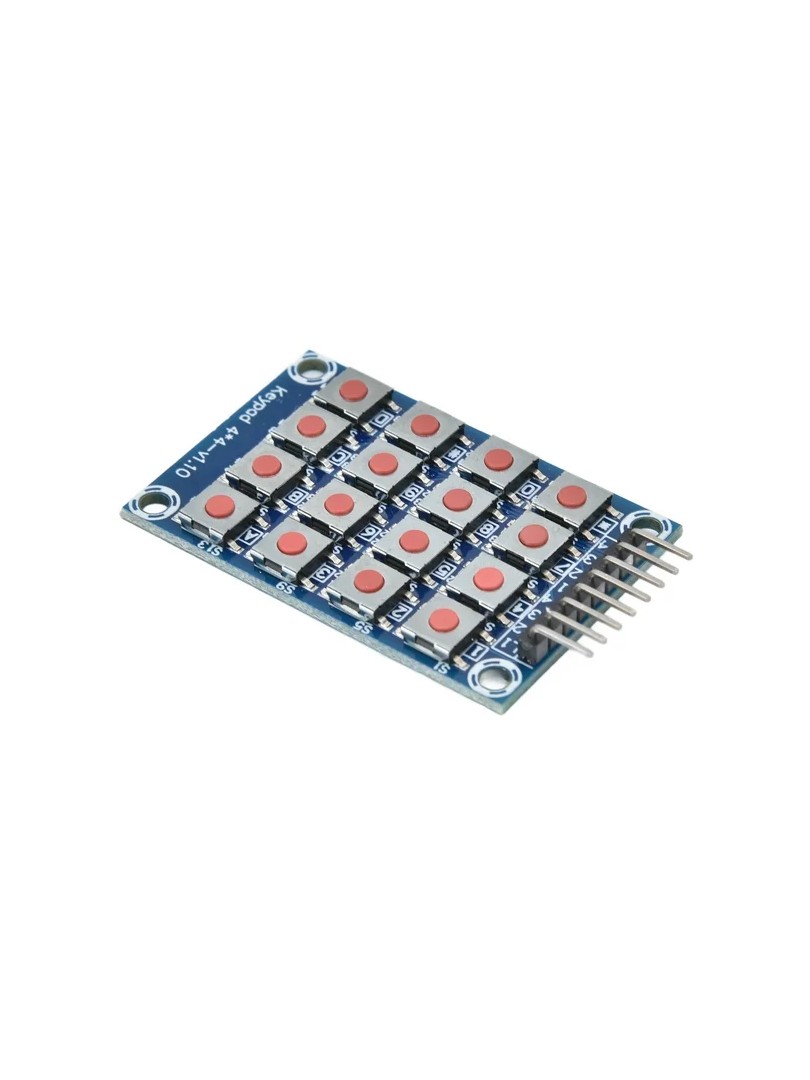

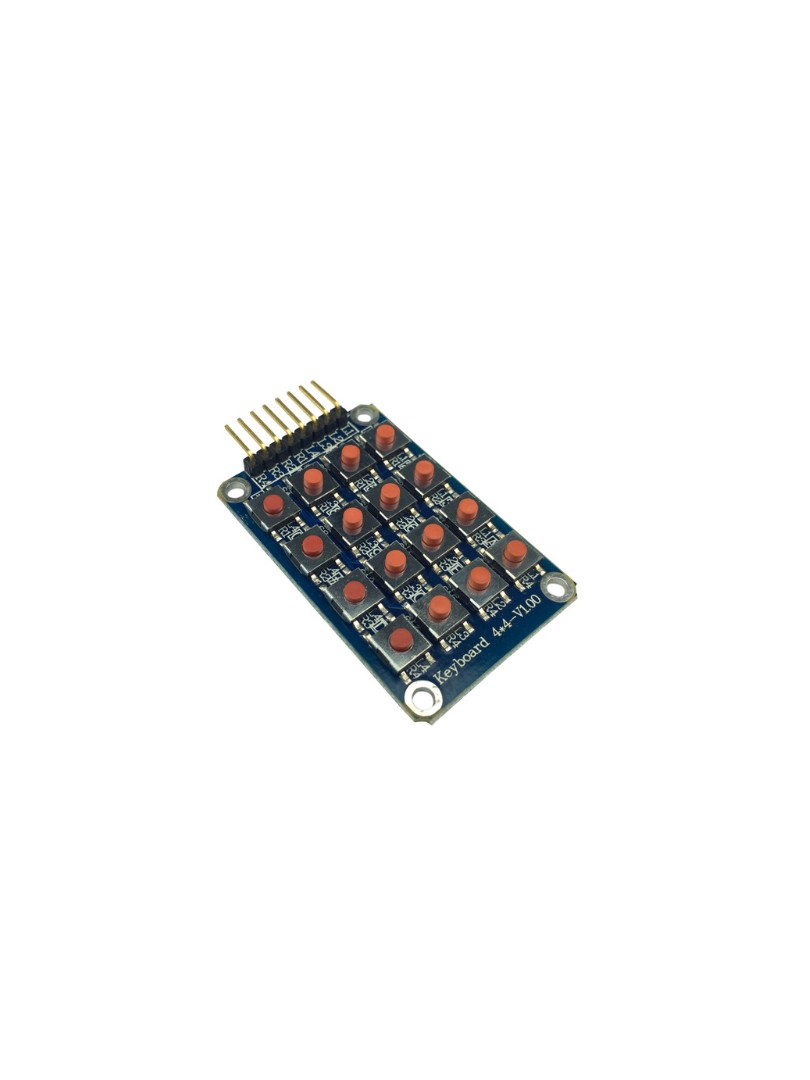

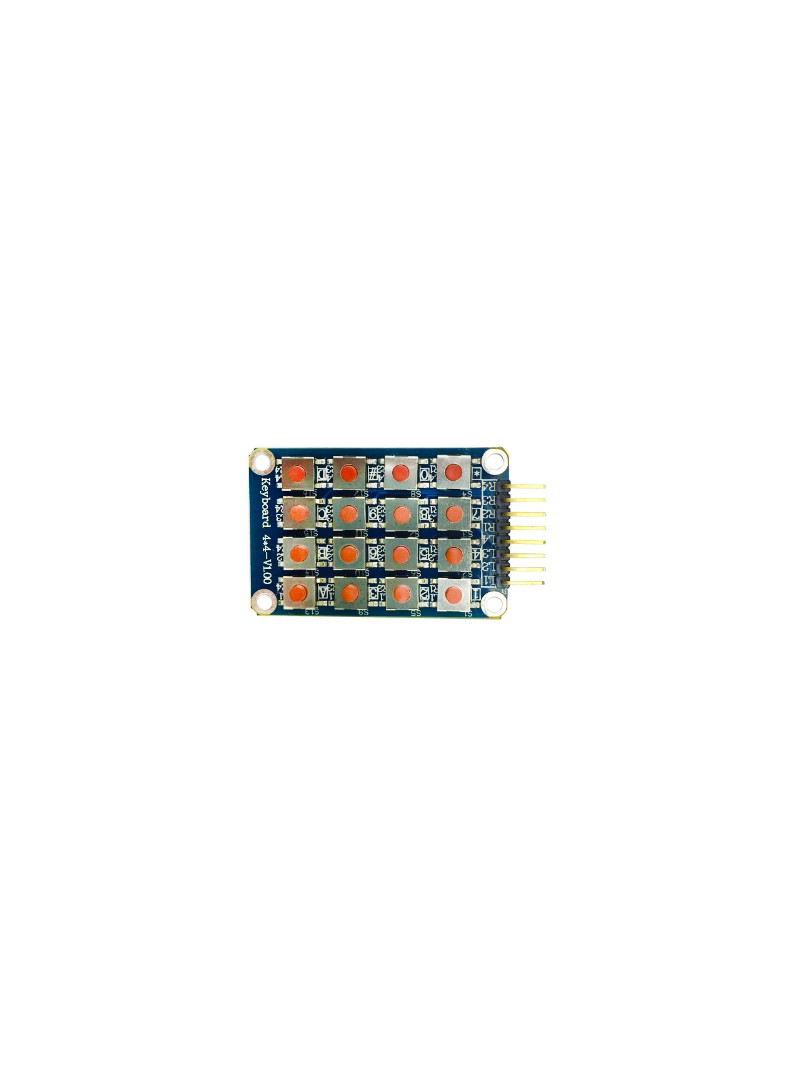

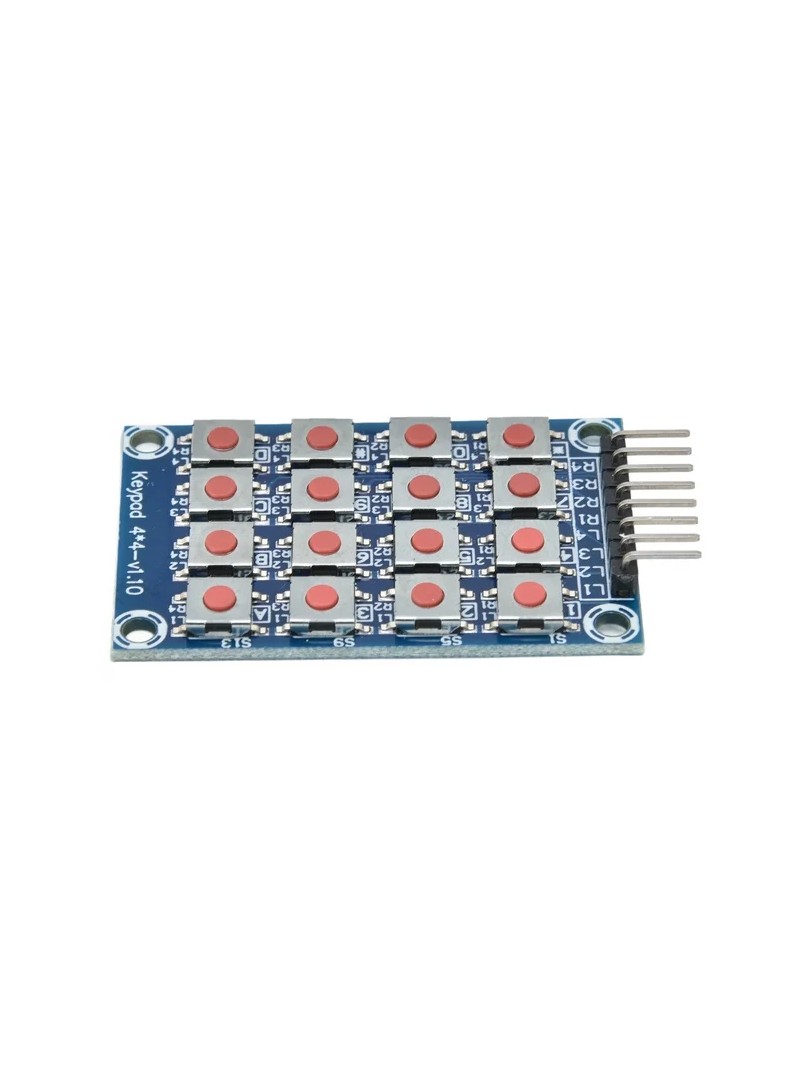

ProRock 4×4 Matrix to kompaktowa klawiatura matrycowa przeznaczona do projektów z mikrokontrolerami. Układ matrycowy umożliwia odczyt szesnastu klawiszy przy użyciu ośmiu linii GPIO zamiast szesnastu dedykowanych wyprowadzeń. Moduł wykorzystuje skanowanie wierszy i kolumn, co ogranicza liczbę wymaganych pinów i upraszcza okablowanie w systemach wbudowanych.

Klawiatura współpracuje z mikrokontrolerami Arduino, ESP32, STM32 oraz innymi platformami obsługującymi skanowanie matrycowe. Możliwe jest rozszerzenie układu o ekspander portów I2C w celu dalszego zmniejszenia wykorzystania linii GPIO.

Główne cechy

Układ matrycowy 4×4: szesnaście przycisków rozmieszczonych w siatce cztery na cztery

Efektywne wykorzystanie GPIO: skanowanie matrycowe pozwala obsłużyć szesnaście klawiszy za pomocą ośmiu linii sygnałowych

Kompatybilność z bibliotekami: moduł współpracuje z popularnymi bibliotekami do skanowania klawiatur matrycowych

Możliwość rozbudowy: obsługa ekspanderów portów I2C umożliwia dalsze zmniejszenie liczby zajmowanych pinów mikrokontrolera

Uniwersalne zastosowanie: przydatny w panelach sterowania, interfejsach wprowadzania danych oraz systemach nawigacji menu

Zasada działania

Klawiatura wykorzystuje cztery linie wierszy i cztery linie kolumn. Mikrokontroler aktywuje kolejno poszczególne wiersze i odczytuje stan kolumn. Naciśnięcie przycisku zamyka połączenie pomiędzy konkretnym wierszem a kolumną, co pozwala zidentyfikować wciśnięty klawisz. W oprogramowaniu zaleca się zastosowanie programowego usuwania drgań styków w celu zapewnienia stałe odczytu.

Specyfikacja techniczna

Typ produktu: moduł klawiatury matrycowej

Rozmiar matrycy: 4 × 4

Liczba klawiszy: 16

Interfejs MCU: 8 linii (4 wiersze + 4 kolumny)

Metoda skanowania: skanowanie wierszy i kolumn

Opcja integracji: możliwość użycia ekspadera portów I2C

Typowe zastosowania

Panele sterowania i nawigacja w menu systemów wbudowanych

Wprowadzanie danych numerycznych i funkcyjnych w urządzeniach elektronicznych

Wybór trybów pracy i wprowadzanie parametrów w robotyce

Projekty edukacyjne i prototypowe

Aplikacje wymagające oszczędnego wykorzystania linii GPIO mikrokontrolera

Zawartość zestawu

1 × ProRock 4×4 Matrix – moduł klawiatury 16 przycisków

ProRock 4×4 Matrix to praktyczne rozwiązanie do wprowadzania danych w projektach opartych na mikrokontrolerach. Moduł łączy działający skanowanie matrycowe z prostotą okablowania i elastycznością rozbudowy w rozbudowanych konfiguracjach.
