ProRock Moduł 16-Kanałowy Przekaźnikowy 12V 10A z Optoizolacją i LED
16 kanałów SPDT | DC 12V | wyzwalanie niskim stanem | 10A 250VAC | optoizolacja | ULN2803APG | terminal block

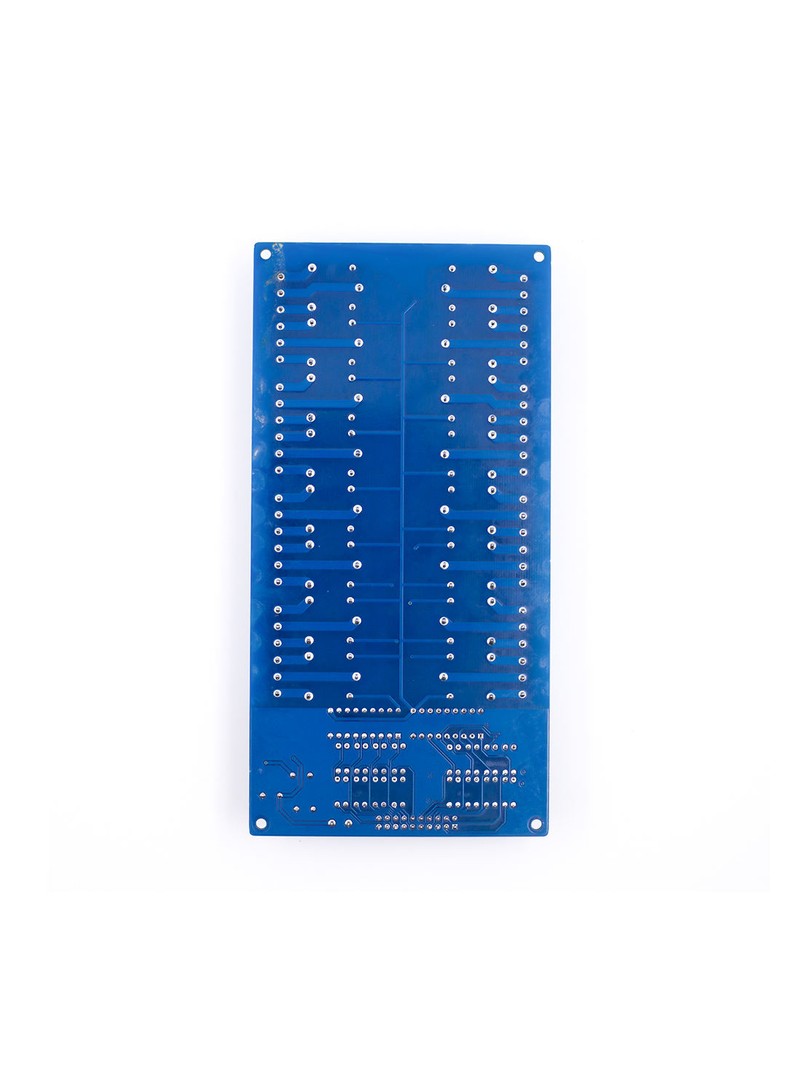

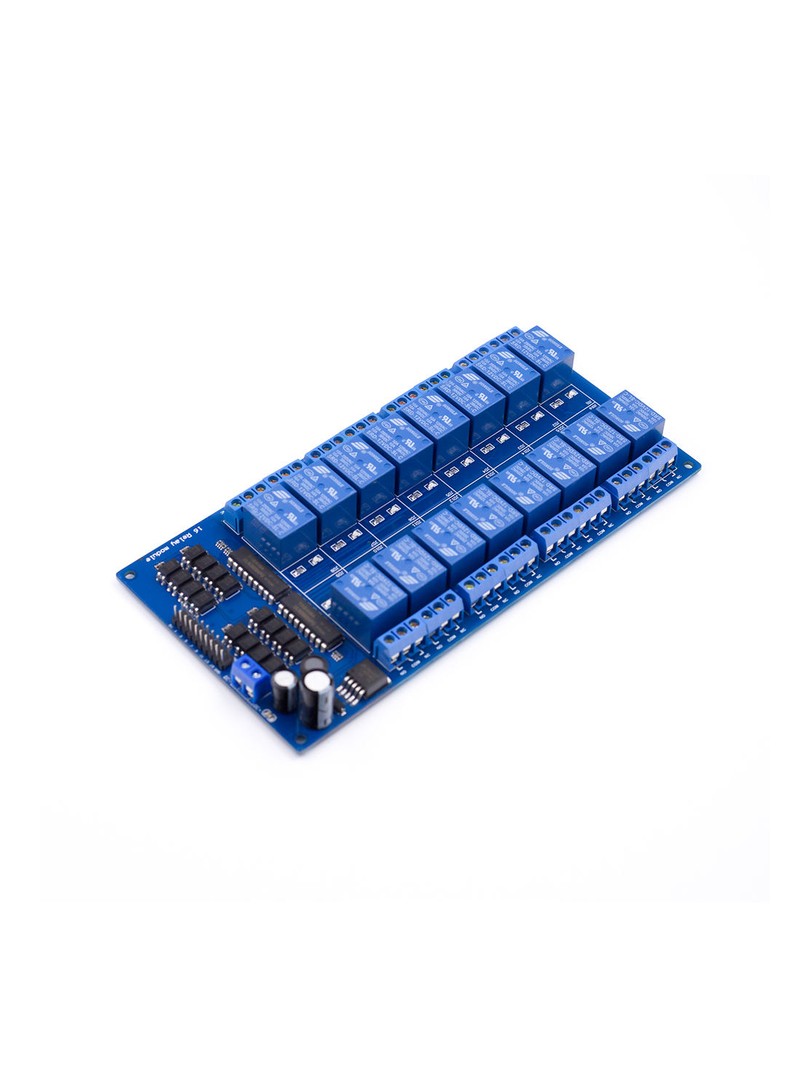

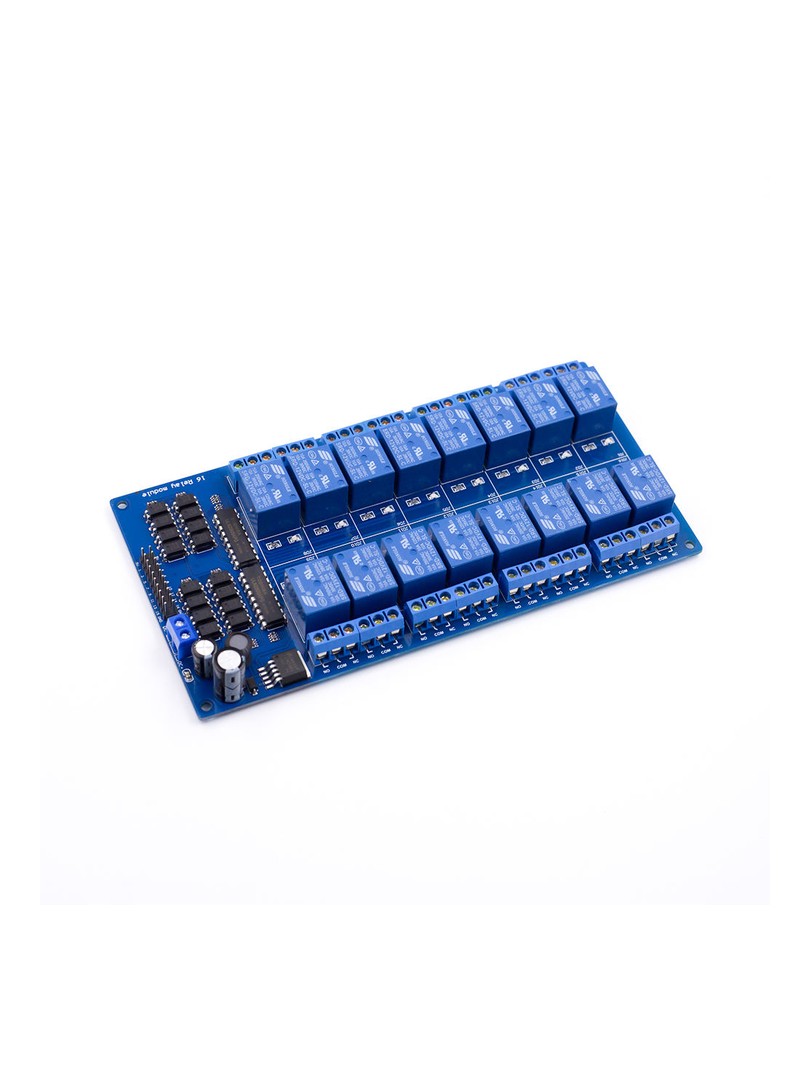

Moduł ProRock DC12V to szesnastokanałowa płytka przekaźnikowa z wyzwalaniem niskim stanem, przeznaczona dla systemów automatyki przemysłowej, sterowników PLC oraz platform mikroprocesorowych. Układ integruje separację optoizolatorową oraz podwójne macierze sterowników ULN2803, zapewniając stałe pracę i wysoką odporność na zakłócenia elektromagnetyczne.

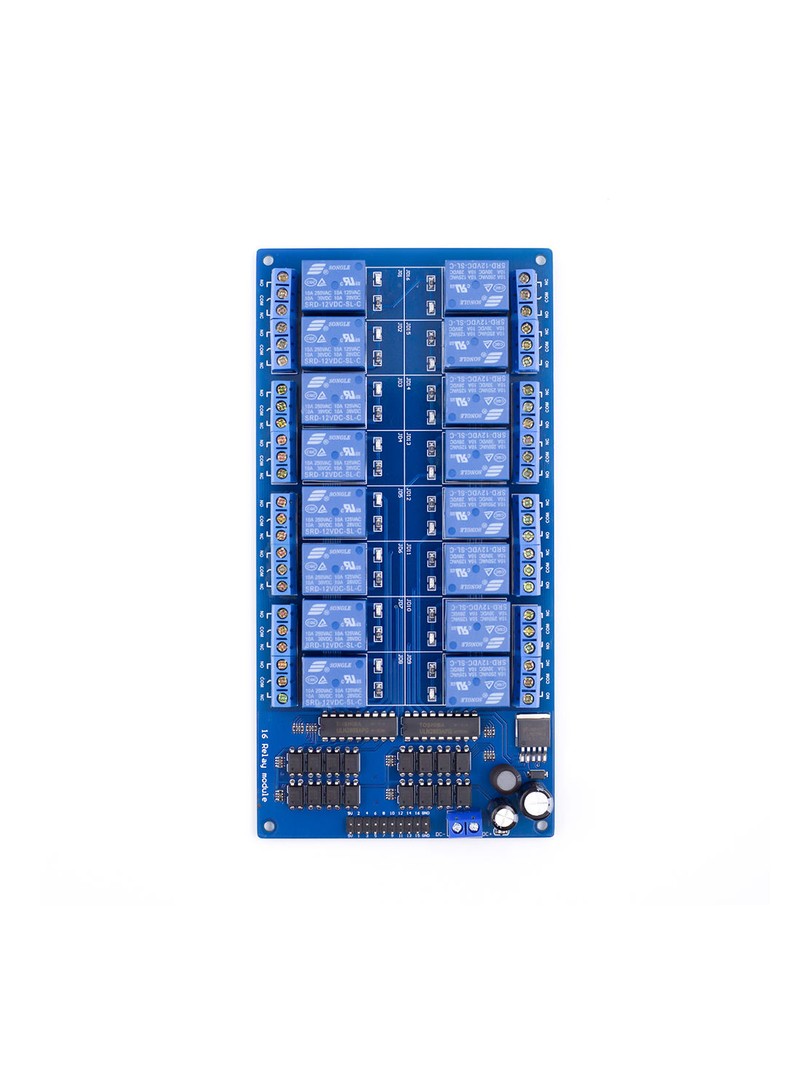

Każdy kanał wyposażony jest w dedykowaną diodę LED sygnalizującą stan oraz złącza śrubowe typu terminal block umożliwiające bezpośrednie podłączenie przewodów bez lutowania. Moduł zawiera otwory montażowe do instalacji mechanicznej oraz jest kompatybilny z popularnymi platformami Arduino, AVR, PIC, ARM i sterownikami PLC.
Główne cechy
- Szesnaście niezależnych kanałów przekaźnikowych: umożliwiają jednoczesne sterowanie wieloma obciążeniami w złożonych układach automatyki
- Wyzwalanie niskim stanem logicznym: przekaźnik załącza się po przyłożeniu sygnału masy do odpowiedniego wejścia sterującego
- Separacja optoizolatorowa: oddziela obwód logiczny od obwodu mocy przekaźników, zwiększając odporność na zakłócenia i chroniąc mikrokontroler
- Podwójna macierz sterowników ULN2803APG: wzmacnia sygnały sterujące i działający zasila cewki wszystkich przekaźników
- Wizualizacja stanu: dioda zasilania oraz szesnaście diod LED informują o aktywności poszczególnych kanałów
- Złącza śrubowe terminal block: umożliwiają szybkie podłączenie przewodów bez konieczności lutowania
- Otwory montażowe: pozwalają na mechaniczne zamocowanie modułu w obudowie lub na płycie montażowej
- Kompatybilność z popularnymi platformami: współpracuje z Arduino, AVR, PIC, ARM oraz sterownikami PLC
Zasada działania
Moduł działa w trybie aktywnego stanu niskiego. Po przyłożeniu sygnału masy do wybranego wejścia IN1–IN16, sygnał sterujący przechodzi przez optoizolator, który elektrycznie oddziela obwód logiczny od obwodu mocy. Następnie przez macierz Darlingtona ULN2803 sygnał zasila cewkę przekaźnika, powodując przełączenie styku. W stanie aktywnym styk wspólny COM łączy się ze stykiem normalnie otwartym NO, natomiast w stanie spoczynku pozostaje połączony ze stykiem normalnie zamkniętym NC.
Specyfikacja techniczna
- Typ produktu: moduł przekaźnikowy szesnastokanałowy
- Napięcie zasilania: DC 12V
- Dostępne warianty napięciowe: 5V / 12V / 24V
- Tryb wyzwalania: aktywny stan niski
- Prąd wyzwalania: 3 mA
- Prąd sterujący na kanał: 15–20 mA
- Typ przekaźnika: SPDT (NO / NC / COM)
- Maksymalne obciążenie AC: 250V 10A
- Maksymalne obciążenie DC: 30V 10A
- Układ sterujący: 2 × ULN2803APG
- Wymiary płytki: 17,6 × 9 × 1,7 cm
- Masa modułu: około 240 g
Wyprowadzenia (Pinout)
- VCC: wejście zasilania +12V
- GND: masa
- IN1–IN16: wejścia sterujące wyzwalane niskim stanem
- NO1–NO16: styki normalnie otwarte przekaźników
- COM1–COM16: styki wspólne przekaźników
- NC1–NC16: styki normalnie zamknięte przekaźników
Uwagi
- Domyślna konfiguracja to wersja 12V, o ile nie określono inaczej przy zamówieniu.
- Podczas jednoczesnej pracy wielu przekaźników należy zapewnić zasilacz o odpowiedniej sprawny prądowej.
- Przy przełączaniu obciążeń sieciowych AC należy zachować odpowiednią izolację i środki ostrożności zgodne z przepisami BHP.
- Moduł przeznaczony jest do zastosowań przemysłowych oraz w systemach inteligentnego budynku.
Typowe zastosowania
- Systemy automatyki przemysłowej
- Projekty sterowania z wykorzystaniem PLC i mikrokontrolerów
- Automatyka inteligentnego domu
- Przełączanie urządzeń dużej mocy
- Systemy sterowania Arduino i projekty DIY
Zawartość zestawu
- 1 × moduł przekaźnikowy ProRock DC12V 16 kanałów z diodami LED
Moduł ProRock szesnastokanałowy zapewnia działający przełączanie wielu obwodów przy zachowaniu separacji optoizolatorowej i wsparciu techniczny sterowników ULN2803APG, co czyni go odpowiednim rozwiązaniem dla złożonych systemów automatyki i sterowania.
