Zestaw dwustu osiemdziesięciu diod Zenera ProRock obejmuje dwadzieścia osiem różnych wartości napięcia z serii 1N47xx. Zestaw przeznaczony jest do prototypowania układów elektronicznych, zabezpieczeń napięciowych oraz zastosowań edukacyjnych. Diody wykonane w technologii przewlekanej umożliwiają szybki montaż na płytkach stykowych i prototypowych.

Każda wartość napięcia reprezentowana jest przez dziesięć sztuk identycznych diod, co ułatwia planowanie projektów wymagających wielu egzemplarzy tego samego komponentu. Zestaw dostarczany jest w praktycznym opakowaniu typu woreczek foliowy.

Główne cechy

Zestaw wartości: umożliwia realizację stabilizacji i zabezpieczeń dla wielu typowych napięć zasilania

Jednolita klasa mocy: upraszcza dobór komponentów w różnych zastosowaniach projektowych

Korpusy przewlekane osiowe: kompatybilne z płytkami stykowych oraz prototypowymi PCB

Oznaczenie wartości na korpusie: przyspiesza identyfikację podczas montażu i testowania

Kompaktowe opakowanie: woreczek foliowy ułatwia składowanie i organizację komponentów

Zasada działania

Diody Zenera pracują w zakresie przebicia lawinowego, gdzie przy odpowiedniej polaryzacji zaporowej utrzymują stałe napięcie niezależnie od przepływającego prądu w określonym zakresie. W zastosowaniach stabilizacyjnych dioda podłączana jest równolegle do obciążenia poprzez rezystor ograniczający prąd. Nadmiarowa energia rozpraszana jest w postaci ciepła na rezystorze i diodzie. W układach zabezpieczających dioda ogranicza napięcie do wartości progowej, chroniąc kolejne stopnie przed przepięciami.

Specyfikacja techniczna

Moc znamionowa: 1 W

Seria: 1N4728–1N4756

Zakres napięć Zenera: 3,3–47 V

Liczba wartości napięcia: 28

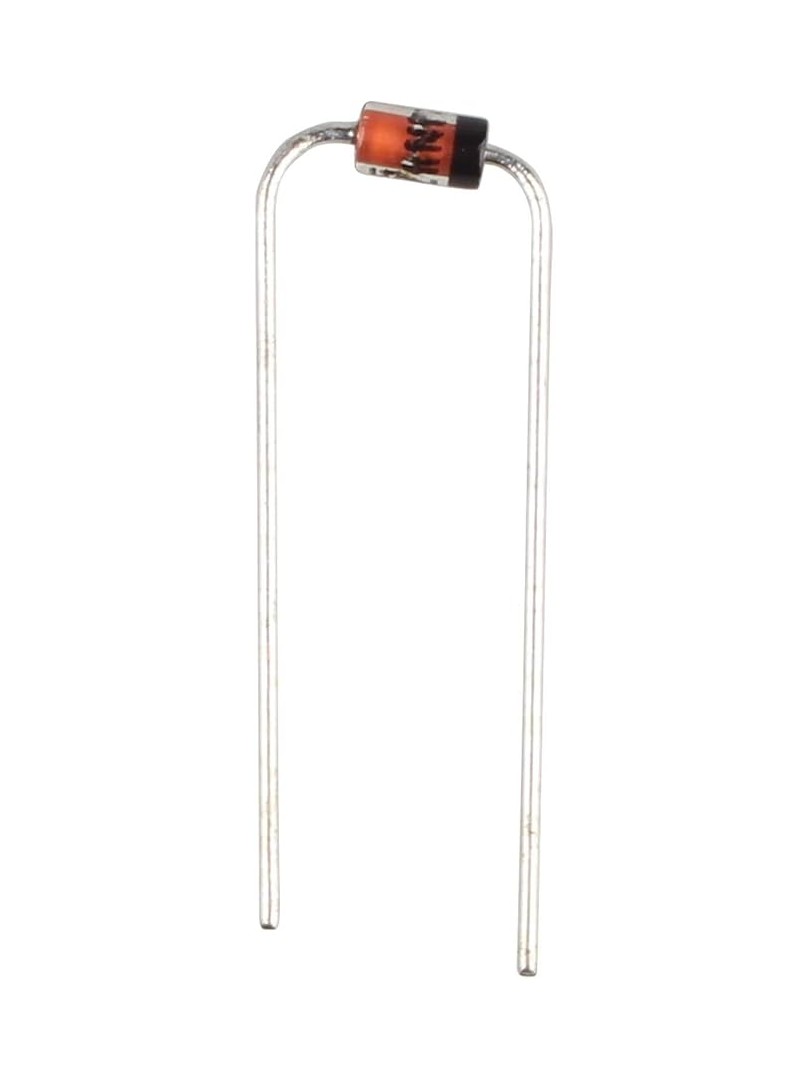

Typ obudowy: DO-41 (przewlekana osiowa)

Liczba elementów w zestawie: 280 szt.

Ilość diod na wartość: 10 szt.

Uwagi

Użycie rezystora szeregowego jest konieczne do ograniczenia prądu Zenera w układach stabilizacyjnych.

Należy upewnić się, że moc rozpraszana nie przekracza wartości znamionowej dla wybranego napięcia i prądu.

Napięcie Zenera jest określone dla zdefiniowanych warunków prądu testowego.

Wybór wartości Zenera powinien być dostosowany do wymaganego napięcia odniesienia lub ograniczenia.

Typowe zastosowania

Układy źródeł napięcia odniesienia

Równoległe stabilizatory napięcia

Zabezpieczenia przed przepięciami wejściowymi i sygnałowymi

Ograniczanie i ścięcie poziomów napięciowych

Edukacja elektroniczna i prototypowanie

Zawartość zestawu

10 × Dioda Zenera 1N4728 (3,3 V)

10 × Dioda Zenera 1N4729 (3,6 V)

10 × Dioda Zenera 1N4730 (3,9 V)

10 × Dioda Zenera 1N4731 (4,3 V)

10 × Dioda Zenera 1N4732 (4,7 V)

10 × Dioda Zenera 1N4733 (5,1 V)

10 × Dioda Zenera 1N4734 (5,6 V)

10 × Dioda Zenera 1N4735 (6,2 V)

10 × Dioda Zenera 1N4736 (6,8 V)

10 × Dioda Zenera 1N4737 (7,5 V)

10 × Dioda Zenera 1N4738 (8,2 V)

10 × Dioda Zenera 1N4739 (9,1 V)

10 × Dioda Zenera 1N4740 (10 V)

10 × Dioda Zenera 1N4741 (11 V)

10 × Dioda Zenera 1N4742 (12 V)

10 × Dioda Zenera 1N4743 (13 V)

10 × Dioda Zenera 1N4744 (15 V)

10 × Dioda Zenera 1N4745 (16 V)

10 × Dioda Zenera 1N4746 (18 V)

10 × Dioda Zenera 1N4747 (20 V)

10 × Dioda Zenera 1N4749 (24 V)

10 × Dioda Zenera 1N4750 (27 V)

10 × Dioda Zenera 1N4751 (30 V)

10 × Dioda Zenera 1N4752 (33 V)

10 × Dioda Zenera 1N4753 (36 V)

10 × Dioda Zenera 1N4754 (39 V)

10 × Dioda Zenera 1N4755 (43 V)

10 × Dioda Zenera 1N4756 (47 V)

1 × Woreczek foliowy

Zestaw Diod Zenera ProRock dostarcza gotowy zakres wartości napięciowych do realizacji zadań związanych ze stabilizacją napięcia i zabezpieczeniami w projektach elektronicznych, edukacji oraz pracach serwisowych.
