Zestaw diod Zenera ProRock zawiera dwieście elementów z serii 1N4728A–1N4737A przeznaczonych do stabilizacji napięcia, ochrony obwodów oraz tworzenia źródeł napięcia referencyjnego. Każdy typ diody reprezentuje inną wartość napięcia Zenera, co umożliwia dobór właściwego elementu do konkretnego zastosowania w elektronice analogowej i cyfrowej.

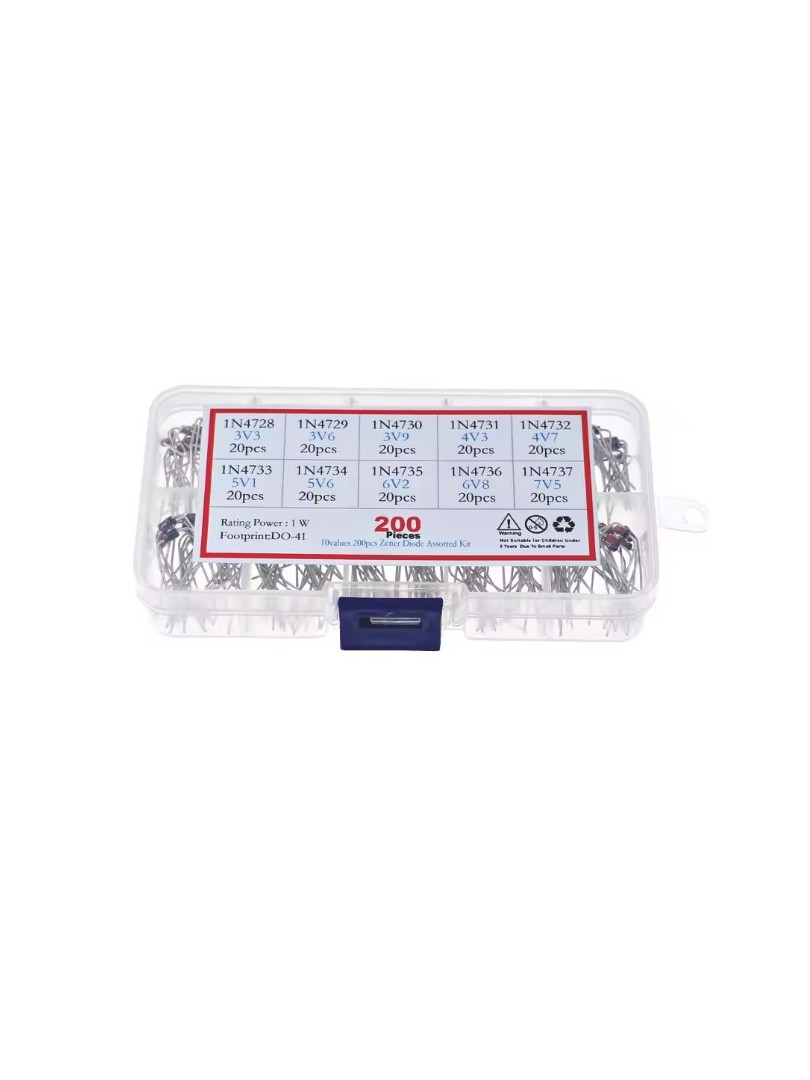

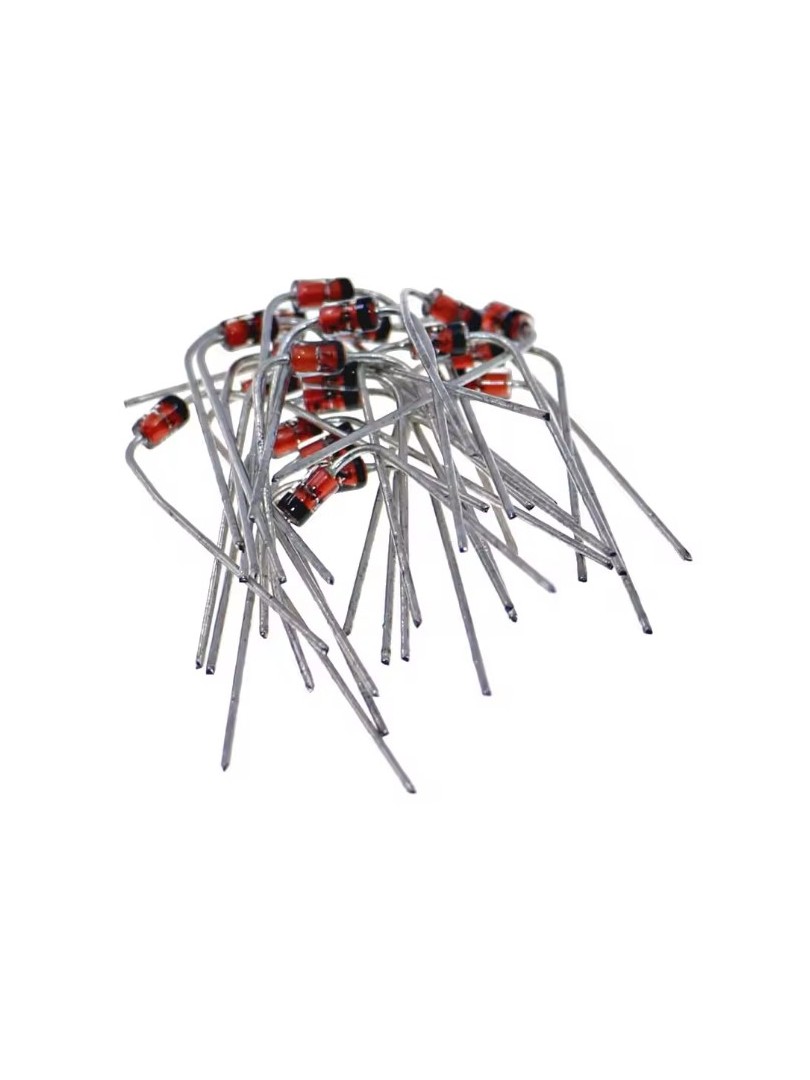

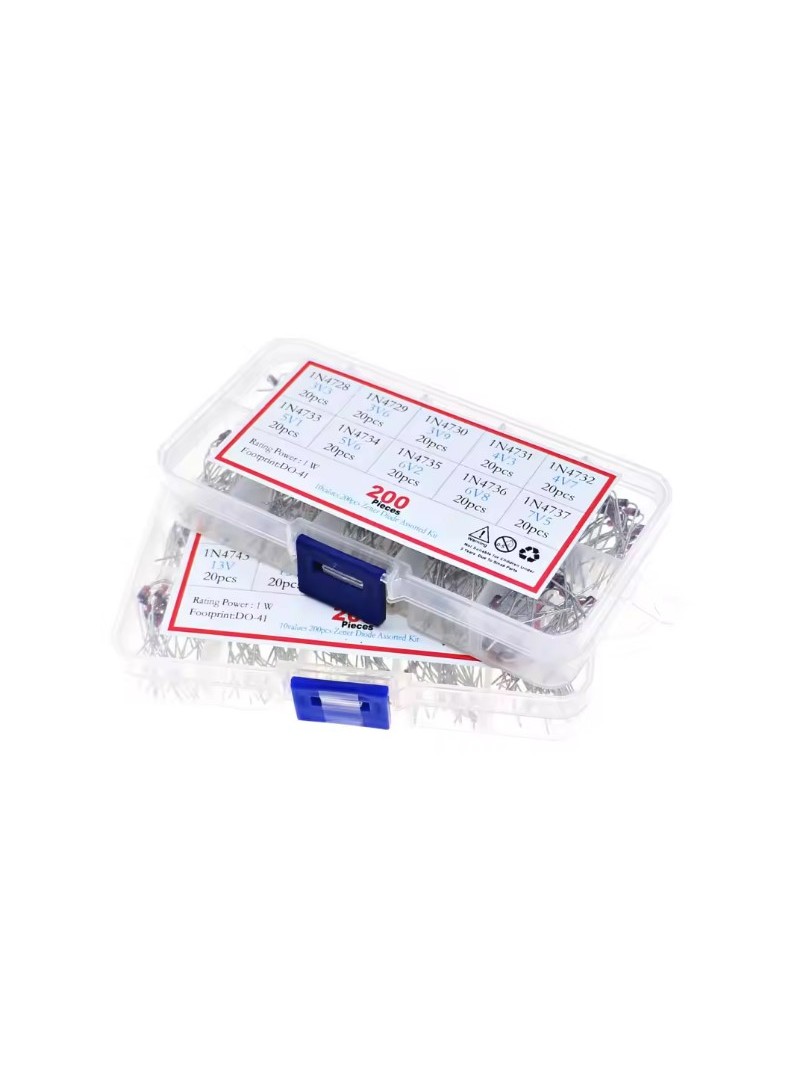

Diody posiadają obudowę osiową do montażu przewlekanego, są wyraźnie oznakowane wartością napięcia i uporządkowane w wieloprzegródkowym pudełku plastikowym. Zestaw przeznaczony jest dla projektantów urządzeń elektronicznych, studentów kierunków technicznych oraz hobbystów rozwijających umiejętności w zakresie elektroniki praktycznej.

Główne cechy

Zestaw napięć: dziesięć różnych wartości napięcia Zenera umożliwia realizację rozmaitych funkcji regulacyjnych i referencyjnych

Montaż przewlekany: wyprowadzenia osiowe ułatwiają lutowanie na płytkach drukowanych oraz montaż na płytkach stykowych

Jednolita moc znamionowa: wszystkie diody posiadają tę samą charakterystykę mocy, co upraszcza projektowanie obwodów

Wyraźne oznaczenia: każda dioda jest oznakowana kodem identyfikującym jej wartość napięcia Zenera

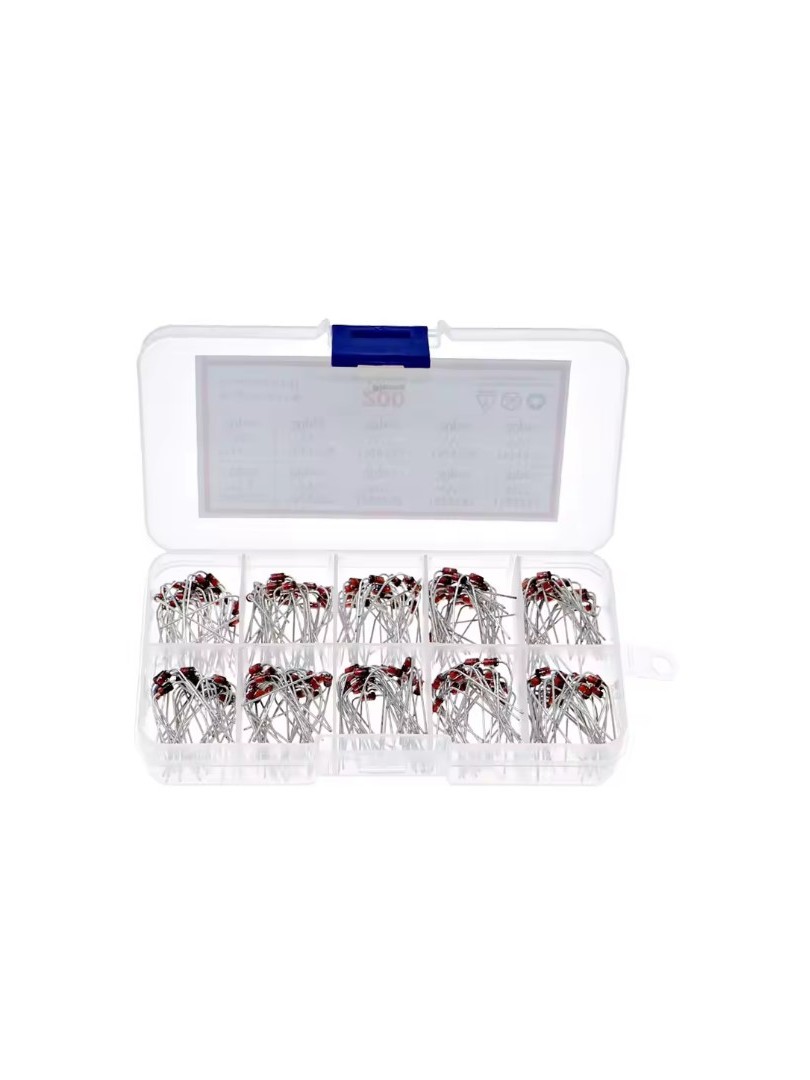

Uporządkowane przechowywanie: pudełko plastikowe z przegródkami zapewnia segregację i ochronę elementów przed uszkodzeniem mechanicznym

Zasada działania

Dioda Zenera pracuje w polaryzacji zaporowej, w której po przekroczeniu napięcia przebicia zwanego napięciem Zenera następuje gwałtowny wzrost prądu przy niemal stałym napięciu na złączu. Zjawisko to jest wykorzystywane do stabilizacji napięcia — nadmiarowa energia jest rozpraszana w diodzie, a napięcie na obciążeniu pozostaje na poziomie bliskim wartości znamionowej. W układach referencyjnych dioda dostarcza stałe napięcie odniesienia dla komparatorów, przetworników i wzmacniaczy operacyjnych.

Specyfikacja techniczna

Typ produktu: zestaw diod Zenera

Całkowita liczba elementów: 200 szt.

Seria diod: 1N4728A, 1N4729A, 1N4730A, 1N4731A, 1N4732A, 1N4733A, 1N4734A, 1N4735A, 1N4736A, 1N4737A

Ilość elementów każdego typu: 20 szt.

Moc znamionowa: 1 W

Wartości napięcia Zenera: 3,3 V, 3,6 V, 3,9 V, 4,3 V, 4,7 V, 5,1 V, 5,6 V, 6,2 V, 6,8 V, 7,5 V

Materiał półprzewodnikowy: krzem

Typ montażu: przewlekany (THT)

Typ wyprowadzeń: osiowe

Liczba wyprowadzeń: 2

Opakowanie: pudełko plastikowe z przegródkami

Uwagi

Należy stosować rezystor szeregowy w celu ograniczenia prądu płynącego przez diodę Zenera.

Moc wydzielana w diodzie nie może przekroczyć wartości znamionowej.

Napięcie Zenera jest określone przy zdefiniowanym prądzie testowym.

Zestaw przeznaczony jest do stabilizacji i regulacji napięcia w układach małej mocy oraz do tworzenia napięć referencyjnych.

Typowe zastosowania

Układy źródeł napięcia referencyjnego

Regulatory napięcia równoległe (shunt)

Ochrona przeciwprzepięciowa

Kondycjonowanie sygnałów

Edukacja i prototypowanie w elektronice

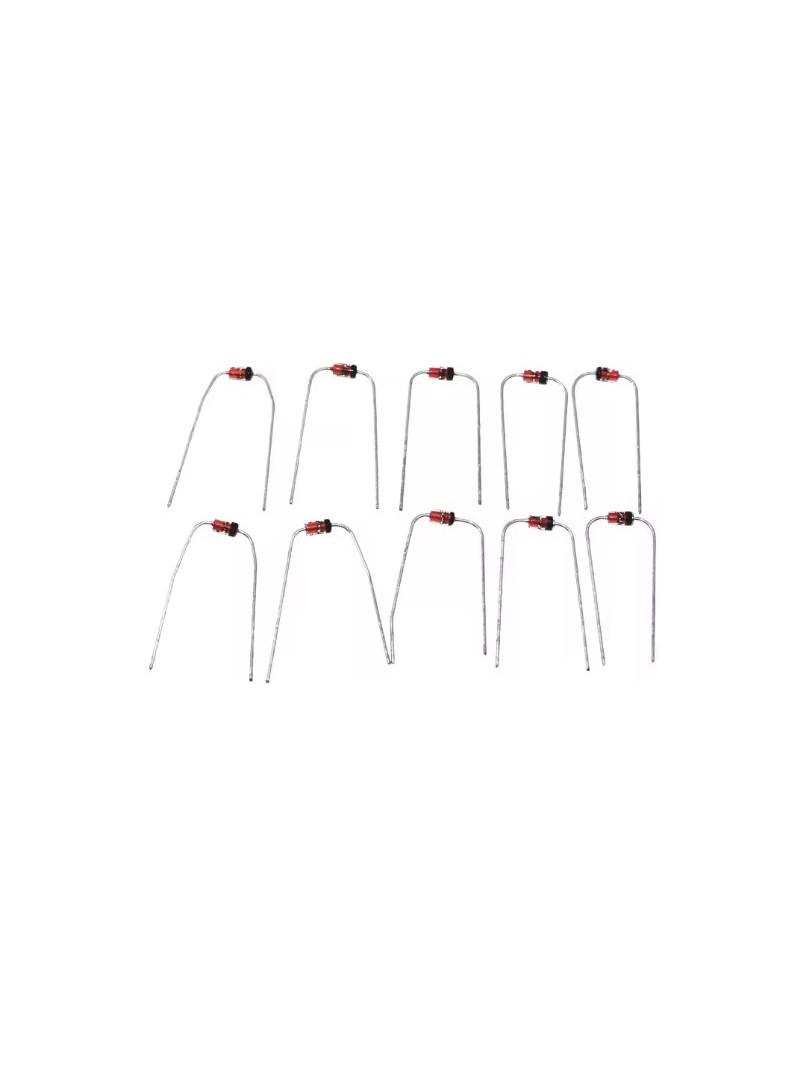

Zawartość zestawu

20 × dioda Zenera 1N4728A

20 × dioda Zenera 1N4729A

20 × dioda Zenera 1N4730A

20 × dioda Zenera 1N4731A

20 × dioda Zenera 1N4732A

20 × dioda Zenera 1N4733A

20 × dioda Zenera 1N4734A

20 × dioda Zenera 1N4735A

20 × dioda Zenera 1N4736A

20 × dioda Zenera 1N4737A

1 × pudełko plastikowe z przegródkami

Zestaw diod Zenera ProRock 1N4728–1N4737 stanowi gotowy i uporządkowany dobór elementów do stabilizacji napięcia w obwodach małej mocy, odpowiedni zarówno do prac projektowych, jak i do nauki podstaw elektroniki.
