ProRock Vibration Sensor Arduino 3-Pin DO LED Indikatory

Moduł Czujnika Wibracji i Pochylenia ProRock SW1801P z Wyjściem Cyfrowym DO dla Arduino

SW1801P | Czujnik kulkowy NO | Wyjście cyfrowe DO | Regulacja czułości | Diody LED statusu | Napięcie zasilania 5 V | Montaż M3

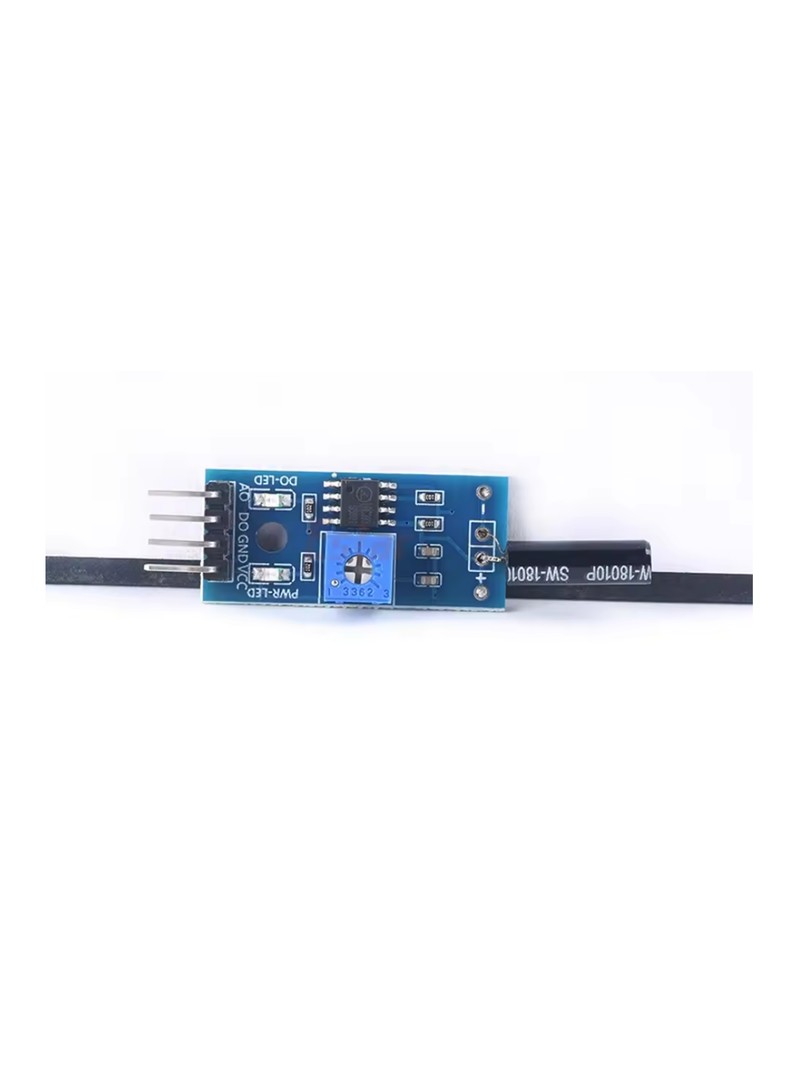

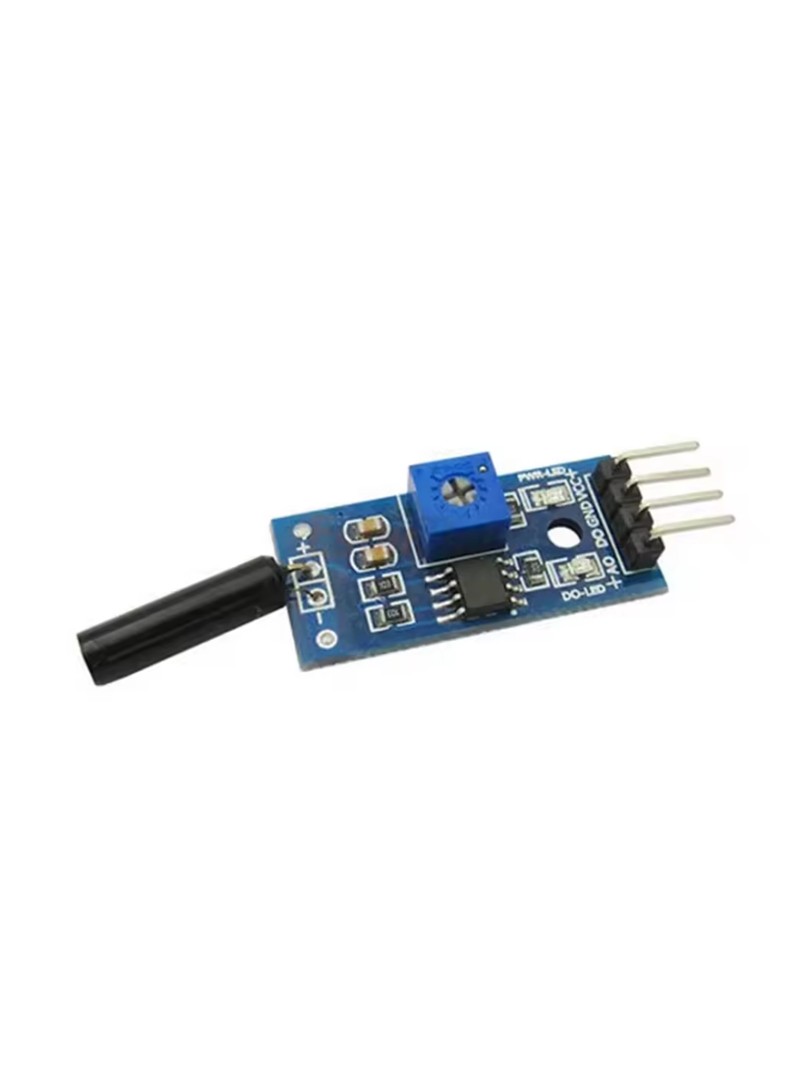

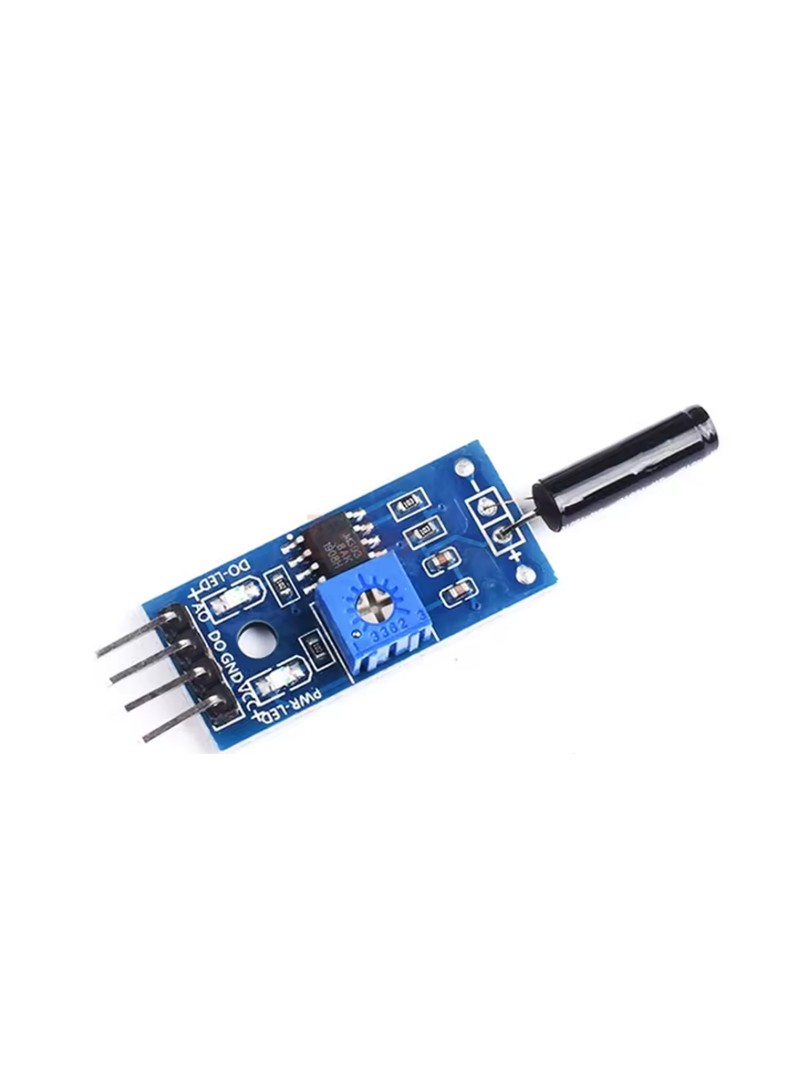

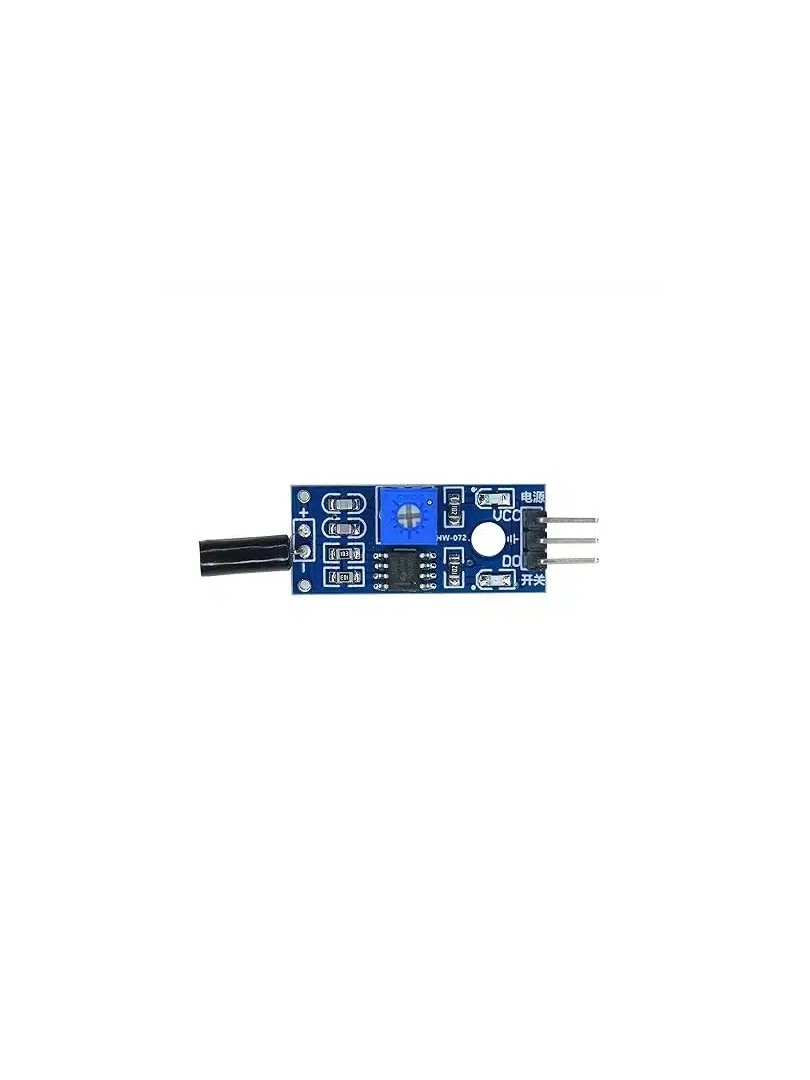

Moduł czujnika wibracji i pochylenia ProRock SW1801P to kompaktowe rozwiązanie do wykrywania ruchu i zmiany położenia w projektach z mikrokontrolerem Arduino oraz innymi platformami embedded. Sensor wykorzystuje przełącznik kulkowy typu normalnie otwartego, co stanowi bezpieczną alternatywę dla rozwiązań rtęciowych. Moduł dostarcza cyfrowy sygnał wyjściowy, który zmienia stan logiczny w momencie przekroczenia progu pochylenia lub wystąpienia wibracji.

Dzięki wbudowanemu potencjometrowi użytkownik może dokładny dostosować czułość wykrywania do specyfiki aplikacji. Diody LED sygnalizują stan zasilania oraz aktywność wyjścia cyfrowego, co ułatwia diagnostykę podczas integracji i testowania układu.

Główne cechy

• Przełącznik kulkowy NO: bezrtęciowy element czujący zapewnia bezpieczne wykrywanie pochylenia i wibracji
• Wyjście cyfrowe DO: bezpośrednie połączenie z pinami GPIO mikrokontrolera bez konieczności konwersji analogowo-cyfrowej
• Regulacja progu detekcji: pokrętło potencjometru umożliwia dostrojenie czułości do montażu i zastosowania
• Wizualizacja stanu: dioda zasilania oraz dioda statusu wyjścia sygnalizują pracę modułu
• Otwór montażowy M3: umożliwia z tworzywa zamocowanie modułu w obudowie projektu
• Niski pobór mocy: odpowiedni do zasilania bateryjnego i systemów przenośnych

Zasada działania

Element czujący stanowi przełącznik kulkowy typu normalnie otwartego, w którym metalowa kulka przemieszcza się wewnątrz kapsuły w zależności od orientacji i wibracji. Gdy moduł znajduje się w położeniu referencyjnym, styki przełącznika pozostają rozwarte, a wyjście DO utrzymuje stan niski. Po przekroczeniu kąta progowego kulka dotyka styków, zwierając obwód i przełączając wyjście DO na stan wysoki. Zakres kątowy detekcji zależy od typu przełącznika oraz sposobu montażu modułu.

Specyfikacja techniczna

• Typ produktu: moduł czujnika pochylenia i wibracji z przełącznikiem NO
• Element czujący: przełącznik kulkowy SW-460D / SW-520D
• Typ wyjścia: cyfrowe DO
• Logika wyjścia: w zakresie kąta referencyjnego DO = LOW, po przekroczeniu progu DO = HIGH
• Typowy próg pochylenia: około 45° do 130° w zależności od aplikacji i montażu
• Napięcie zasilania: 5 V DC
• Liczba pinów: 3 (VCC, GND, DO)
• Montaż: otwór montażowy M3

Wyprowadzenia (Pinout)

• VCC: zasilanie 5 V
• GND: masa 0 V
• DO: cyfrowy sygnał wyjściowy

Uwagi

• W przypadku braku reakcji wyjścia DO należy ustawić potencjometr w pozycji centralnej i ponownie przetestować układ.
• Orientacja montażu modułu ma kluczowy wpływ na kąt wyzwalania — kalibrację należy przeprowadzić w docelowej pozycji instalacji.
• W środowiskach narażonych na szumy zaleca się zastosowanie programowego debouncingu w kodzie mikrokontrolera.

Typowe zastosowania

• Wykrywanie pochylenia w pilotach zdalnego sterowania
• Projekty demonstracyjne automatycznej rotacji ekranu
• Systemy sygnalizacji położenia w modelach lotniczych
• Kontrolery do gier i urządzenia interaktywne
• Detekcja nachylenia w aparatach cyfrowych i elektronice użytkowej
• Proste alarmy wibracyjne i czujniki ruchu

Zawartość zestawu

• 1 × Moduł czujnika wibracji i pochylenia ProRock SW1801P z wyjściem cyfrowym DO

Moduł ProRock SW1801P stanowi zestaw komponentów do detekcji ruchu i pochylenia w systemach Arduino i mikrokontrolerowych, łącząc czytelne wyjście cyfrowe z regulacją czułości i wizualizacją stanu w kompaktowej obudowie.
