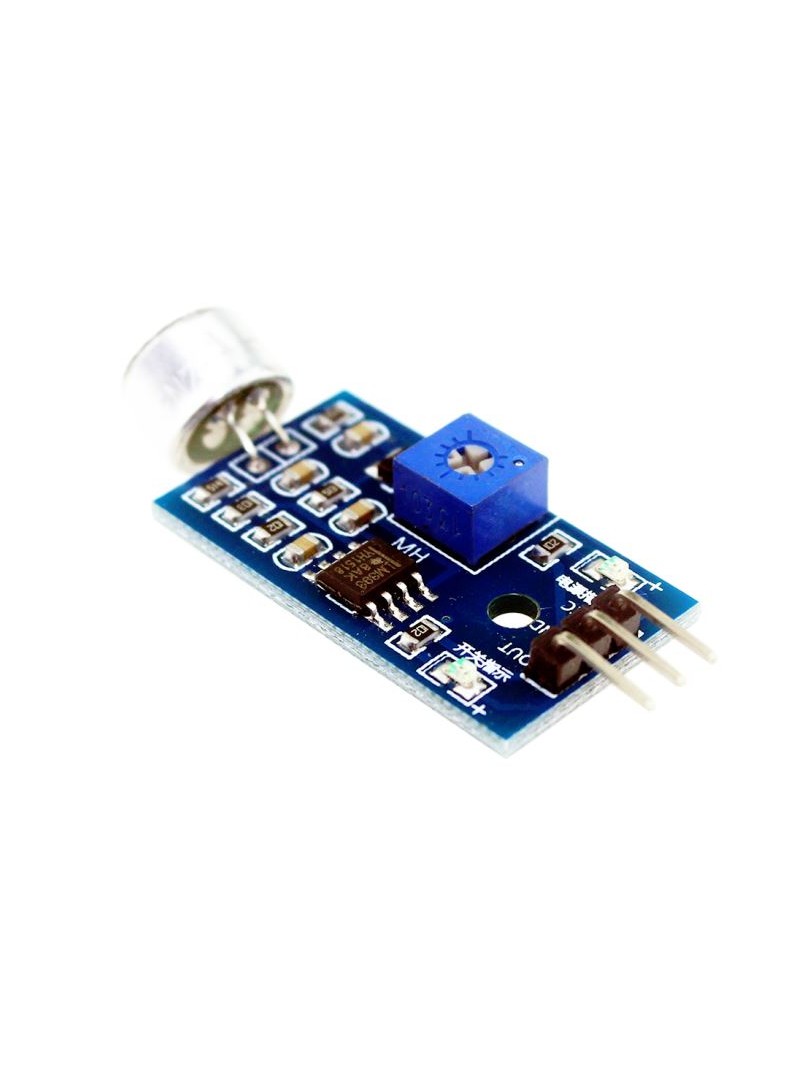

Moduł czujnika dźwięku ProRock to kompaktowe rozwiązanie do wykrywania obecności dźwięku w otoczeniu. Urządzenie wyposażone w komparator LM393 oraz wbudowany mikrofon konwertuje intensywność dźwięku na cyfrowy sygnał wyjściowy, umożliwiając łatwą integrację z mikrokontrolerami i systemami Arduino.

Czułość detekcji można dokładny dostosować za pomocą pokrętła potencjometru zamontowanego na płytce. Po przekroczeniu ustawionego progu natężenia dźwięku moduł sygnalizuje detekcję zapaleniem diody LED oraz przełączeniem wyjścia cyfrowego na stan niski. Kompaktowa konstrukcja i rozmieszczenie pinów pozwalają na szybkie prototypowanie na płytkach stykowych.

Główne cechy

Komparator LM393: zapewnia stałe pracę w zmiennych warunkach temperatury

Wyjście cyfrowe: generuje sygnał niskiego stanu przy wykryciu dźwięku przekraczającego próg

Regulacja czułości: potencjometr umożliwia dokładny dostrojenie poziomu progowego

Sygnalizacja LED: dioda wizualizuje moment wykrycia dźwięku

Jednokanałowe wyjście: upraszcza podłączenie do pinów cyfrowych mikrokontrolera

Otwór montażowy: umożliwia montaż w obudowach i ramach konstrukcyjnych

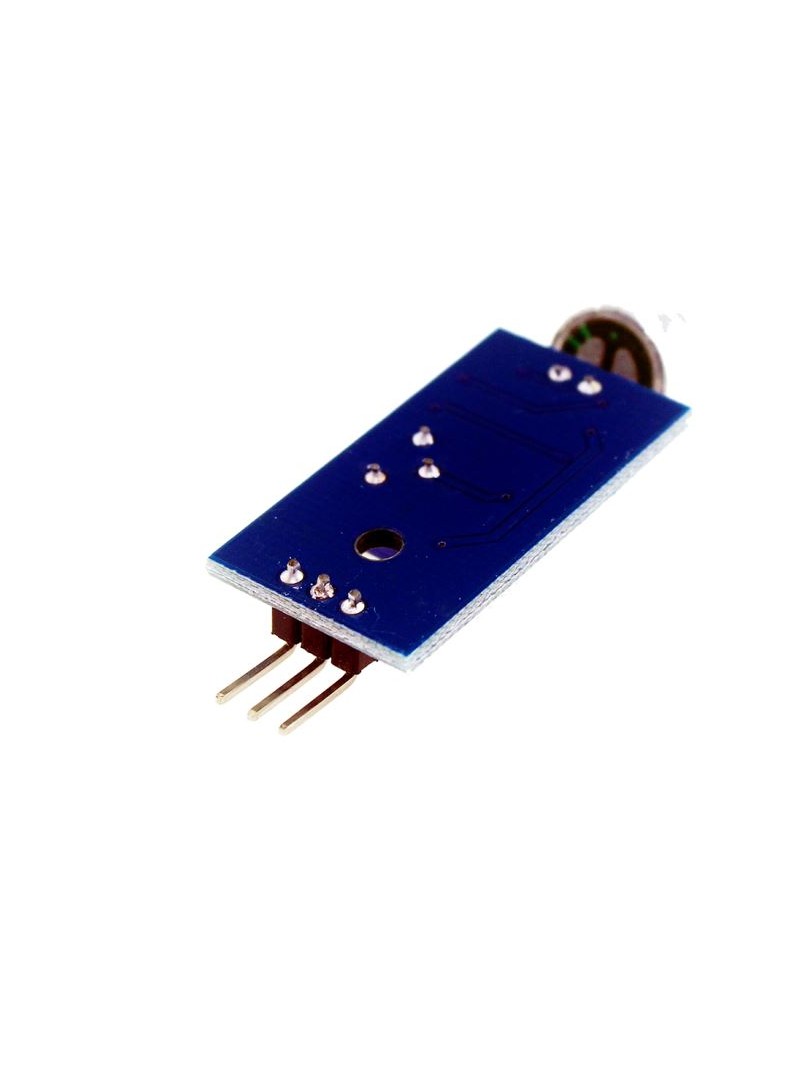

Kompaktowa płytka PCB: ułatwia instalację w ograniczonej przestrzeni

Zasada działania

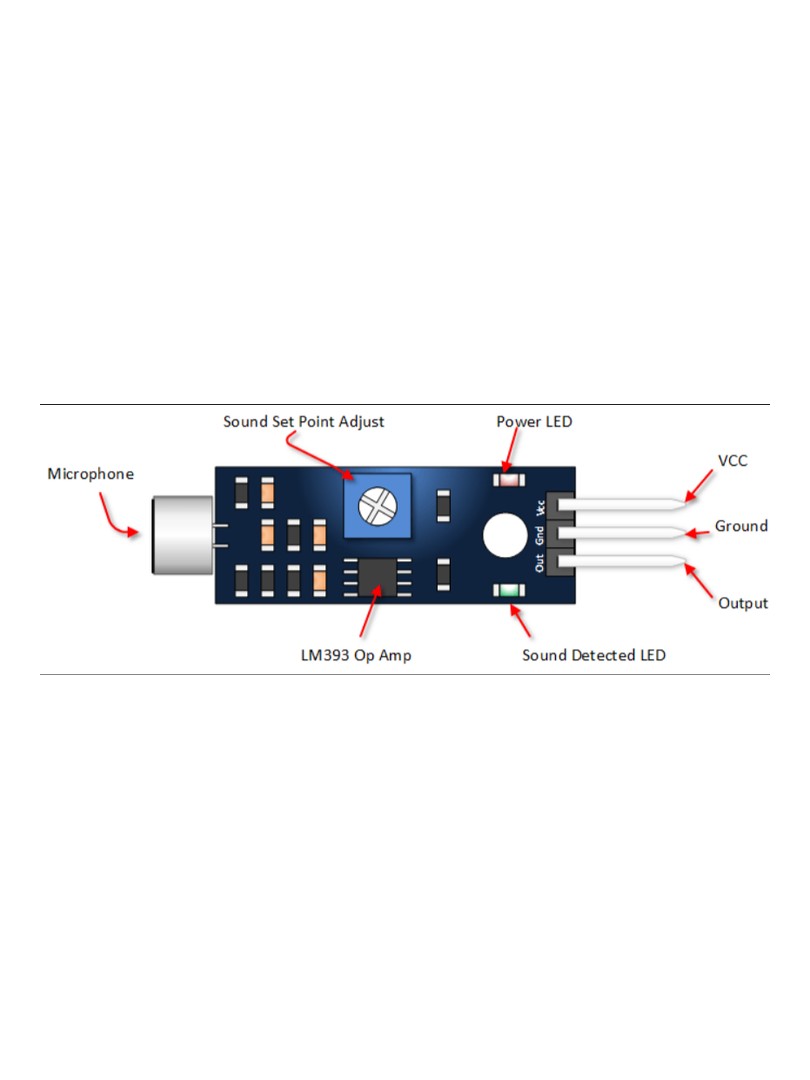

Wbudowany mikrofon rejestruje natężenie dźwięku w otoczeniu i przekazuje sygnał analogowy do komparatora LM393. Komparator porównuje wartość sygnału z poziomem progowym ustawionym potencjometrem. Gdy natężenie dźwięku przekroczy próg, wyjście cyfrowe przełącza się na stan niski, a dioda LED sygnalizuje detekcję. Po opadnięciu natężenia poniżej progu wyjście powraca do stanu wysokiego.

Specyfikacja techniczna

Typ czujnika: detekcja dźwięku (mikrofon z komparatorem)

Układ scalony: LM393

Napięcie zasilania: DC 4–6 V

Typ sygnału wyjściowego: cyfrowy (aktywny stan niski)

Liczba kanałów: 1

Materiał płytki: PCB

Wymiary modułu: ok. 32,5 × 16,4 mm

Masa: ok. 4 g

Uwagi

Moduł dostarcza wyłącznie wyjście cyfrowe sygnalizujące obecność dźwięku. Nie zapewnia analogowego pomiaru poziomu natężenia.

Przed instalacją końcową należy wyregulować czułość w celu uniknięcia fałszywych wyzwoleń.

Urządzenie przeznaczone jest do wykrywania obecności dźwięku, nie służy do rozpoznawania mowy ani analizy częstotliwości.

Typowe zastosowania

Przełączniki sterowane dźwiękiem

Automatyka domowa i inteligentne wyzwalacze

Systemy alarmowe reagujące na hałas

Projekty edukacyjne z zakresu elektroniki i robotyki

Prototypy IoT wykorzystujące zdarzenia akustyczne

Zawartość zestawu

1 × Moduł czujnika dźwięku ProRock

Moduł czujnika dźwięku ProRock stanowi działający i w użyciu rozwiązanie do projektów wymagających reakcji na obecność dźwięku. Dzięki regulacji czułości i cyfrowemu interfejsowi znajduje zastosowanie w szerokim zakresie aplikacji elektronicznych, edukacyjnych i systemów wbudowanych.
