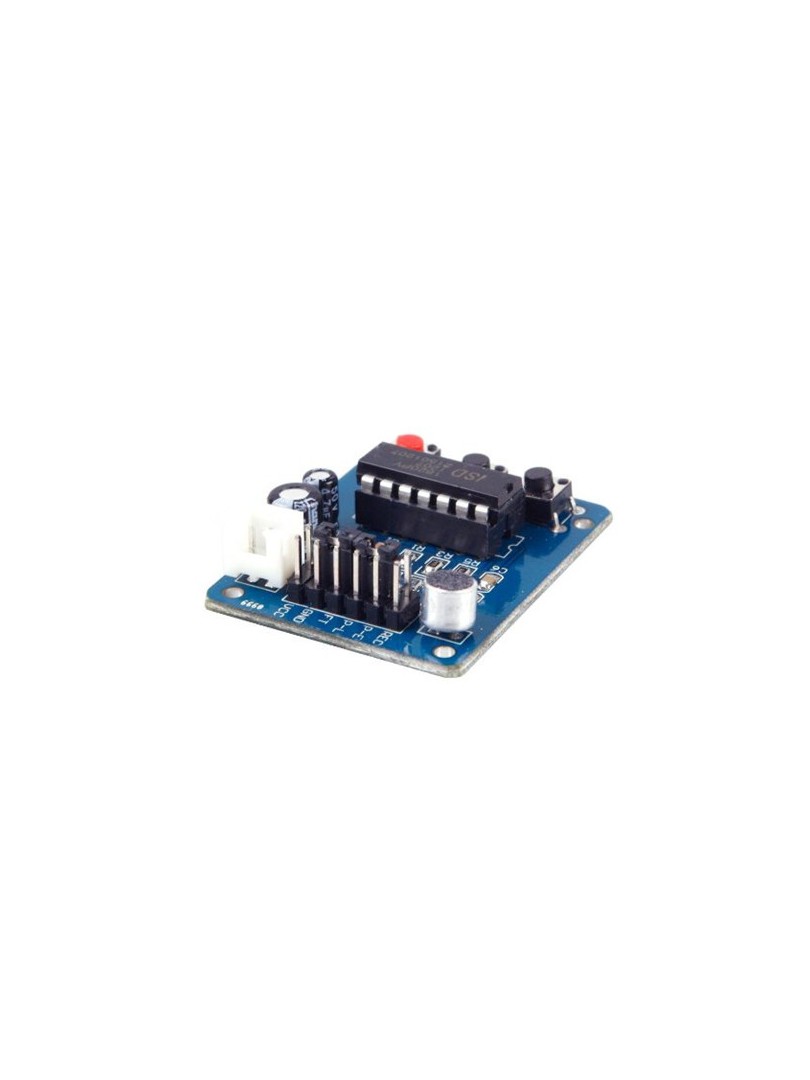

Moduł ProRock ISD1820 to kompaktowe rozwiązanie do nagrywania i odtwarzania dźwięku oparte na układzie scalonym ISD1820. Umożliwia rejestrację około dziesięciu sekund audio i odtwarzanie w trybie jednokrotnym, ciągłym lub pętli. Moduł wyposażono w wbudowany mikrofon elektretowy oraz wzmacniacz audio zdolny bezpośrednio sterować głośnikiem ośmioomowym.

Przeznaczony jest dla projektantów systemów zapowiedzi głosowych, alarmów dźwiękowych, zabawek interaktywnych oraz dla osób rozpoczynających naukę elektroniki. Sterowanie nagrywaniem i odtwarzaniem realizowane jest za pomocą przycisków lub sygnałów z mikrokontrolera, co pozwala na zastosowanie zarówno autonomiczne, jak i w układach wbudowanych.

Główne cechy

Układ ISD1820: powszechnie stosowany jednoczipowy kontroler nagrywania i odtwarzania głosu

Zintegrowany mikrofon: nagrywanie bez konieczności podłączania zewnętrznego źródła audio

Wbudowany wzmacniacz: możliwość bezpośredniego podłączenia głośnika bez dodatkowych układów

Trzy tryby odtwarzania: jednokrotne wyzwalane zboczem, ciągłe wyzwalane poziomem oraz odtwarzanie w pętli

Sterowanie hybrydowe: obsługa za pomocą przycisków lub linii GPIO mikrokontrolera

Zestaw zasilania: praca w zakresie napięć od trzech do pięciu woltów

Zasada działania

Układ ISD1820 przechowuje sygnał audio w pamięci analogowej typu EEPROM. Nagrywanie rozpoczyna się po naciśnięciu przycisku REC lub podaniu sygnału sterującego na odpowiednie wyprowadzenie, a kończy po zwolnieniu przycisku. Odtwarzanie może być uruchamiane na trzy sposoby: przez impuls zbocza rosnącego na linii PLAYE (jeden przebieg), przez podtrzymanie wysokiego stanu na linii PLAYL (ciągłe odtwarzanie), lub w trybie zapętlonym po zwarciu zworki RPL. Wzmacniacz wyjściowy dostarcza sygnał audio bezpośrednio do głośnika ośmioomowego.

Specyfikacja techniczna

Układ nagrywający: ISD1820

Czas nagrywania: około 10 sekund (stała wartość)

Rodzaj nagrania: monofoniczne

Napięcie zasilania: 3–5 V DC

Impedancja głośnika: 8 Ω (bezpośrednie sterowanie)

Źródło audio: mikrofon elektretowy wbudowany

Wymiary płytki: około 38 × 42,5 mm

Wyprowadzenia

REC: naciśnięcie i przytrzymanie uruchamia nagrywanie, zwolnienie zatrzymuje

PLAYE: wyzwalanie zboczem – pojedyncze odtworzenie nagrania

PLAYL: wyzwalanie poziomem – odtwarzanie trwa przez czas podtrzymania wysokiego stanu

RPL (jumper): zwieranie zworki włącza tryb odtwarzania w pętli

FT (jumper): zwieranie zworki przekazuje sygnał z mikrofonu bezpośrednio na głośnik (tryb monitorowania)

Uwagi

Czas nagrywania jest stały i wynosi około dziesięciu sekund, zgodnie z parametrami układu ISD1820.

Jakość audio zoptymalizowano pod kątem rejestracji głosu, nie odtwarzania muzyki.

Zestaw nie zawiera głośnika – wymagane jest podłączenie zewnętrznego głośnika ośmioomowego.

Typowe zastosowania

Urządzenia do zapowiedzi głosowych i przypomnień

Zabawki interaktywne z efektami dźwiękowymi

Systemy alarmowe i powiadamiające

Projekty edukacyjne z zakresu elektroniki

Proste interfejsy komunikacji człowiek–maszyna

Zawartość zestawu

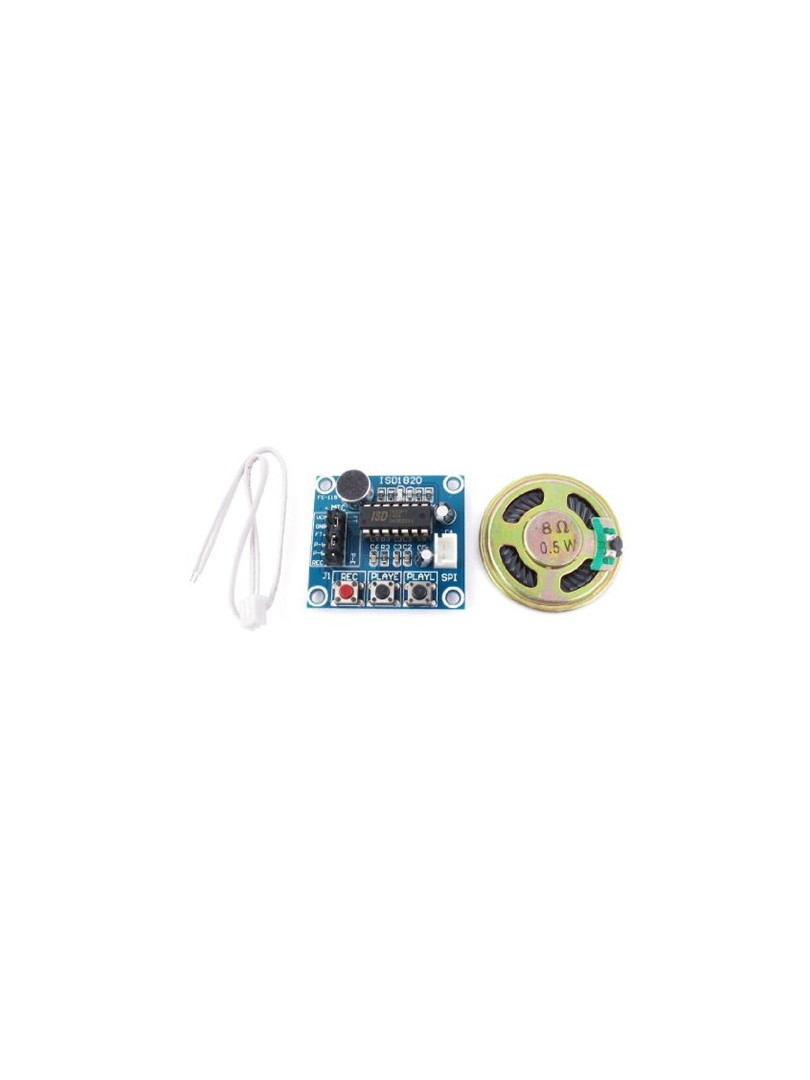

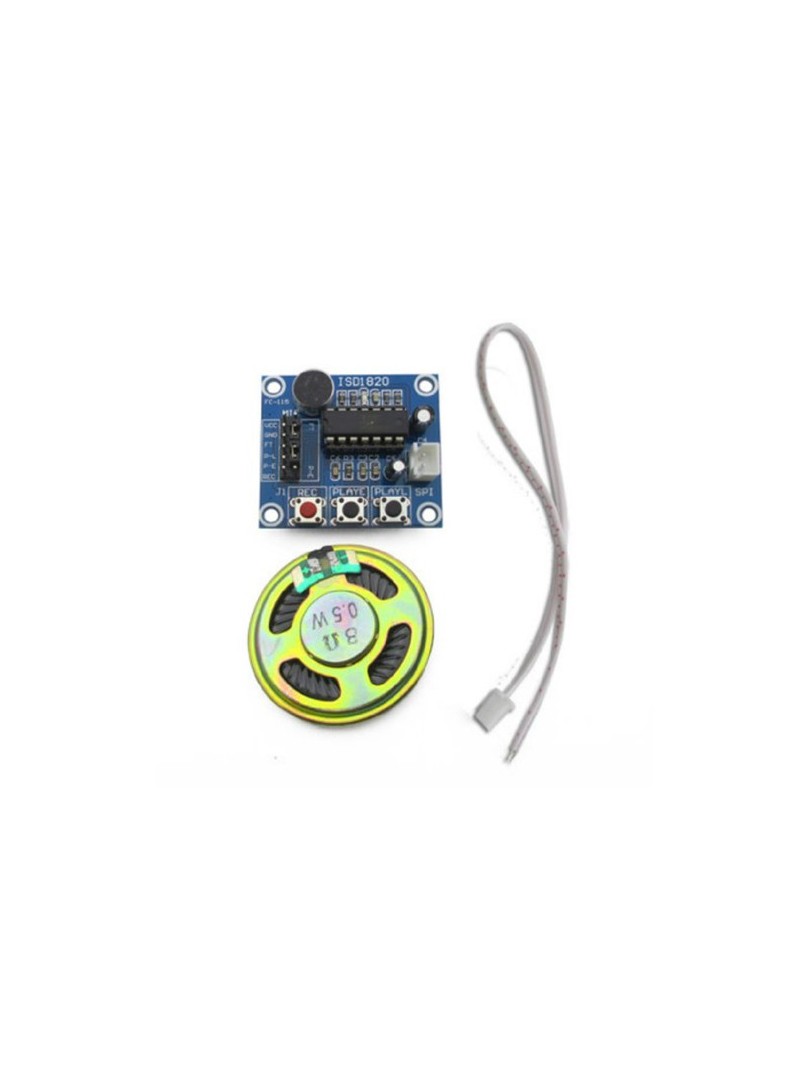

1 × Moduł nagrywania i odtwarzania głosu ProRock ISD1820 z mikrofonem

Moduł ProRock ISD1820 stanowi proste i działający rozwiązanie do dodawania funkcji nagrywania i odtwarzania głosu w projektach elektronicznych. Jest szczególnie przydatny w zastosowaniach edukacyjnych, prototypowaniu oraz niskobudżetowych systemach komunikacji głosowej.
