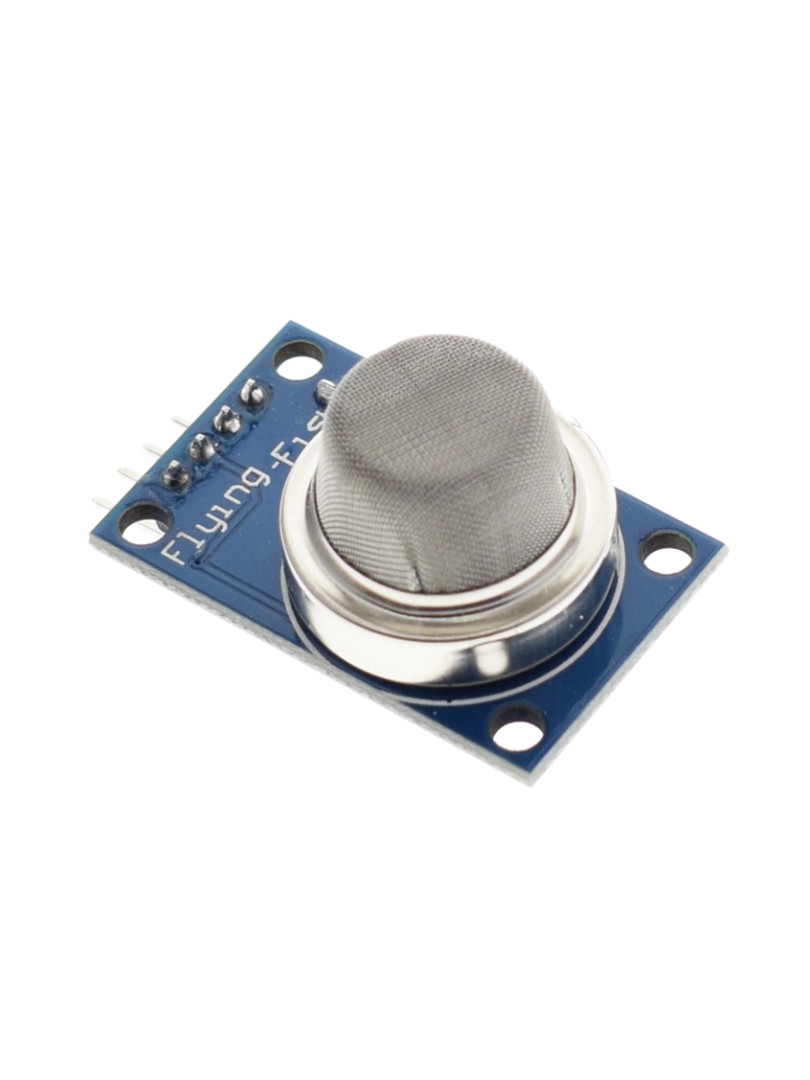

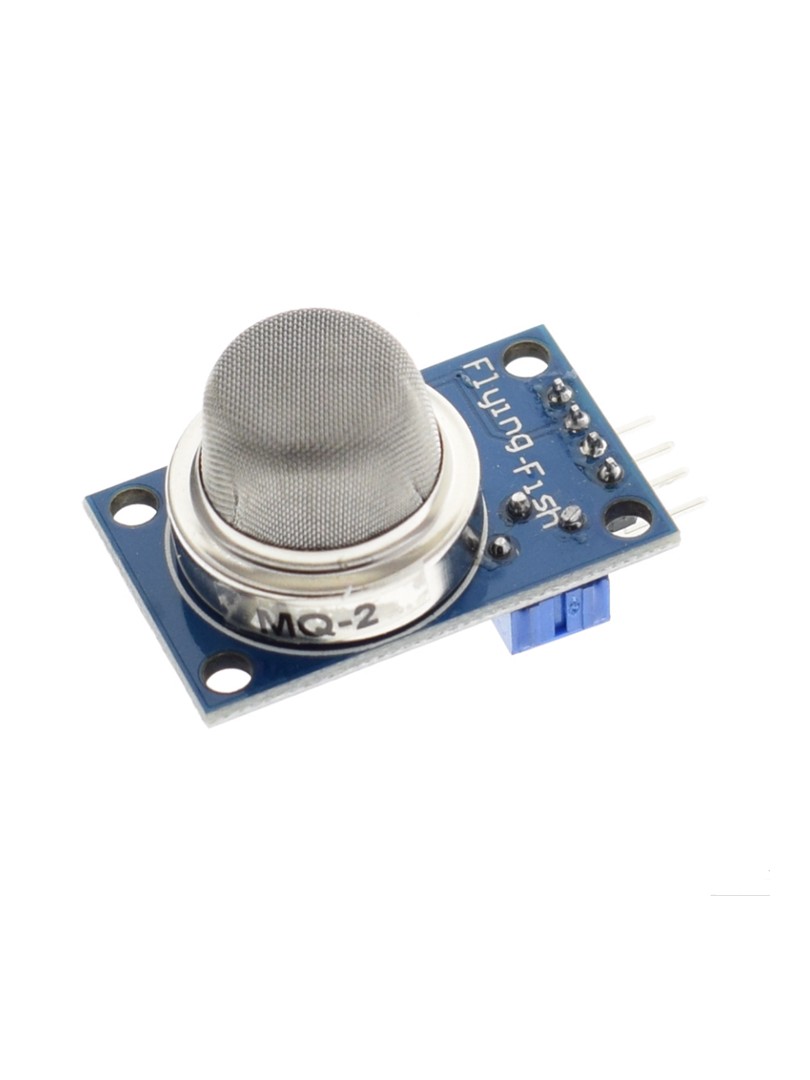

Moduł czujnika gazu ProRock MQ-2 to uniwersalny moduł detekcji gazów palnych i dymu przeznaczony do współpracy z platformami Arduino oraz innymi mikrokontrolerami. Oparty na popularnym półprzewodnikowym czujniku gazu MQ-2, wykrywa zestaw gazów łatwopalnych oraz dymu w pomieszczeniach zamkniętych. Moduł dostarcza zarówno wyjście analogowe proporcjonalne do stężenia gazu, jak i wyjście cyfrowe z regulowanym progiem za pomocą potencjometru montażowego.

Rozwiązanie znajduje zastosowanie w systemach alarmowych wykrywających wycieki gazu, układach bezpieczeństwa oraz projektach monitoringu środowiskowego.

Główne cechy

Zestaw wykrywanych gazów: moduł reaguje na gaz LPG, butan, propan, metan, wodór, opary alkoholu oraz dym

Wyjście analogowe: dostarcza ciągły sygnał odzwierciedlający stężenie gazu w otoczeniu

Wyjście cyfrowe: generuje sygnał wysoki lub niski po przekroczeniu ustawionego progu

Regulowana czułość: próg alarmowy można dostosować za pomocą potencjometru montażowego

Szybka reakcja: czujnik charakteryzuje się wysoką wrażliwością na gazy palne

Gotowy moduł: zintegrowana elektronika komparatora i interfejsu sygnałowego

Zasada działania

Czujnik MQ-2 wykorzystuje półprzewodnikowy sensor elektrochemiczny, którego rezystancja zmienia się pod wpływem obecności gazów palnych. Zmiana rezystancji jest przetwarzana na napięcie wyjściowe dostępne na pinie analogowym. Komparator LM393 porównuje to napięcie z progiem ustawionym potencjometrem i aktywuje wyjście cyfrowe przy jego przekroczeniu. Sensor wymaga okresu nagrzewania dla osiągnięcia stałe pomiarów.

Specyfikacja techniczna

Typ czujnika: MQ-2 półprzewodnikowy sensor elektrochemiczny

Układ komparatora: LM393

Napięcie zasilania: 5 V DC

Wykrywane gazy: LPG, butan, izobutan, propan, metan, wodór, opary alkoholu, dym

Zakres detekcji: około 100–10 000 ppm

Typ wyjść: analogowe (AO) + cyfrowe (DO)

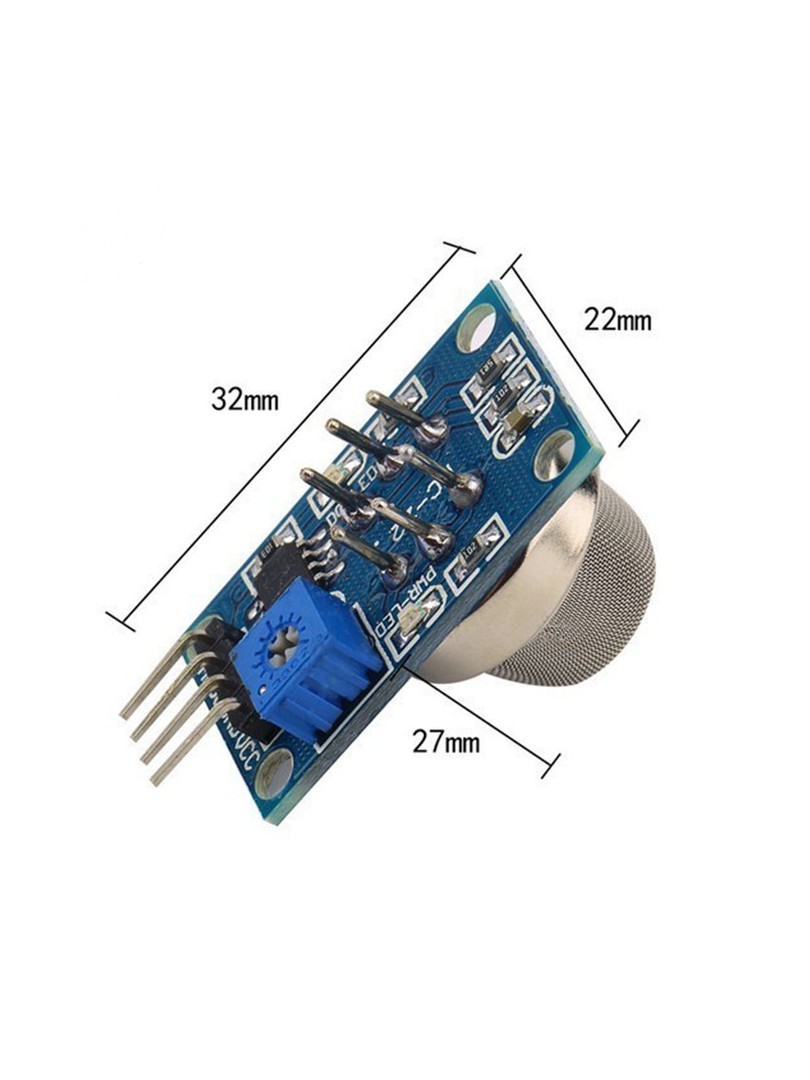

Wymiary płytki PCB: około 32 × 22 × 27 mm

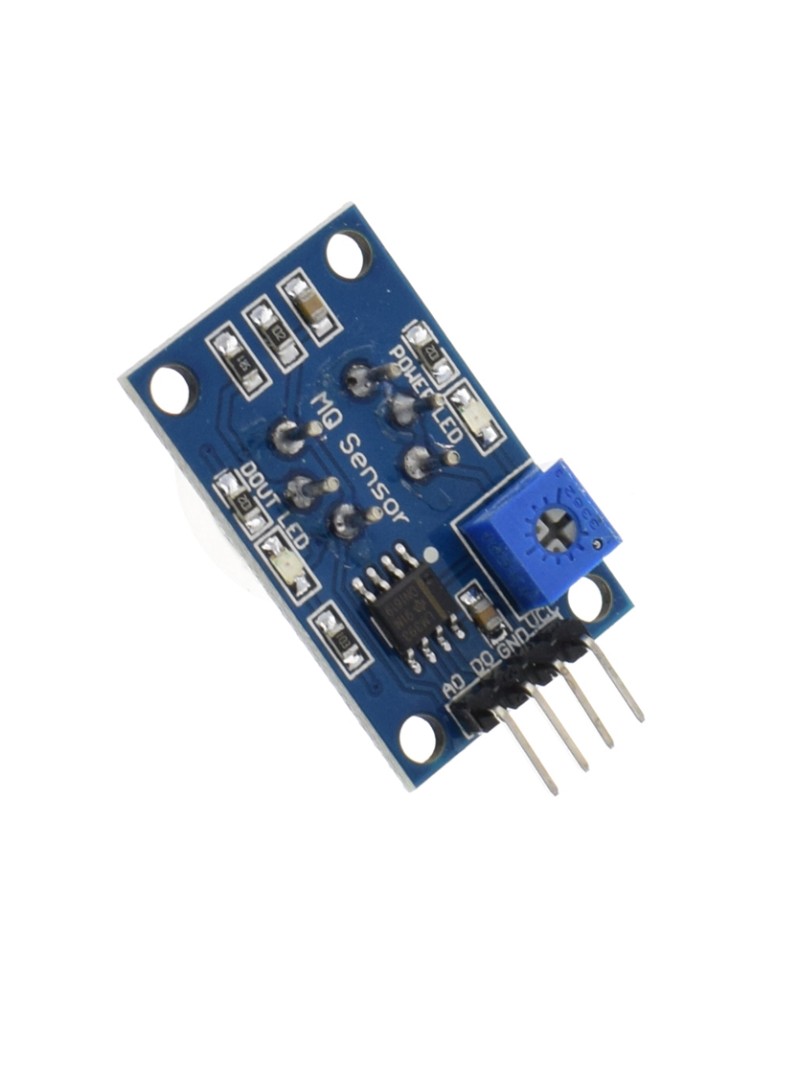

Wyprowadzenia (Pinout)

VCC: zasilanie 5 V

GND: masa

AO: wyjście analogowe (stężenie gazu)

DO: wyjście cyfrowe (wyzwalanie progowe)

Uwagi

Czujnik wymaga okresu nagrzewania przed uzyskaniem stałe odczytów.

Wyjście analogowe dostarcza względną wartość stężenia gazu, a nie bezwzględną wartość w ppm po kalibracji.

Do współpracy z Raspberry Pi wymagany jest zewnętrzny przetwornik ADC w celu odczytu sygnału analogowego.

Moduł przeznaczony jest do użytku wewnętrznego i wykrywania gazów palnych.

Typowe zastosowania

Systemy wykrywania wycieków gazu

Projekty alarmowe reagujące na dym i pożar

Alarmy bezpieczeństwa domowego i przemysłowego

Monitorowanie jakości powietrza

Projekty edukacyjne z Arduino i robotyka

Zawartość zestawu

1 × Moduł czujnika gazu ProRock MQ-2

Moduł ProRock MQ-2 stanowi działający i ekonomiczne rozwiązanie do wykrywania gazów palnych oraz dymu, łącząc regulowaną czułość, podwójne wyjścia i zestaw detekcji dla zastosowań w systemach bezpieczeństwa, automatyki oraz edukacji technicznej.
