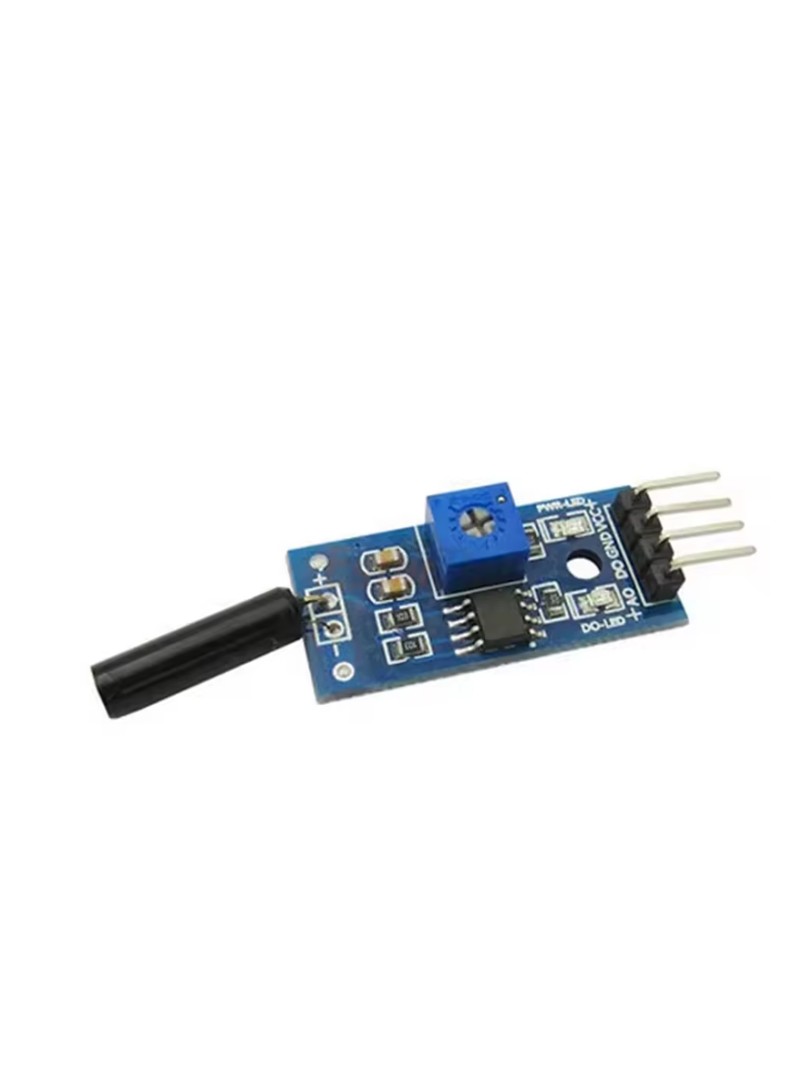

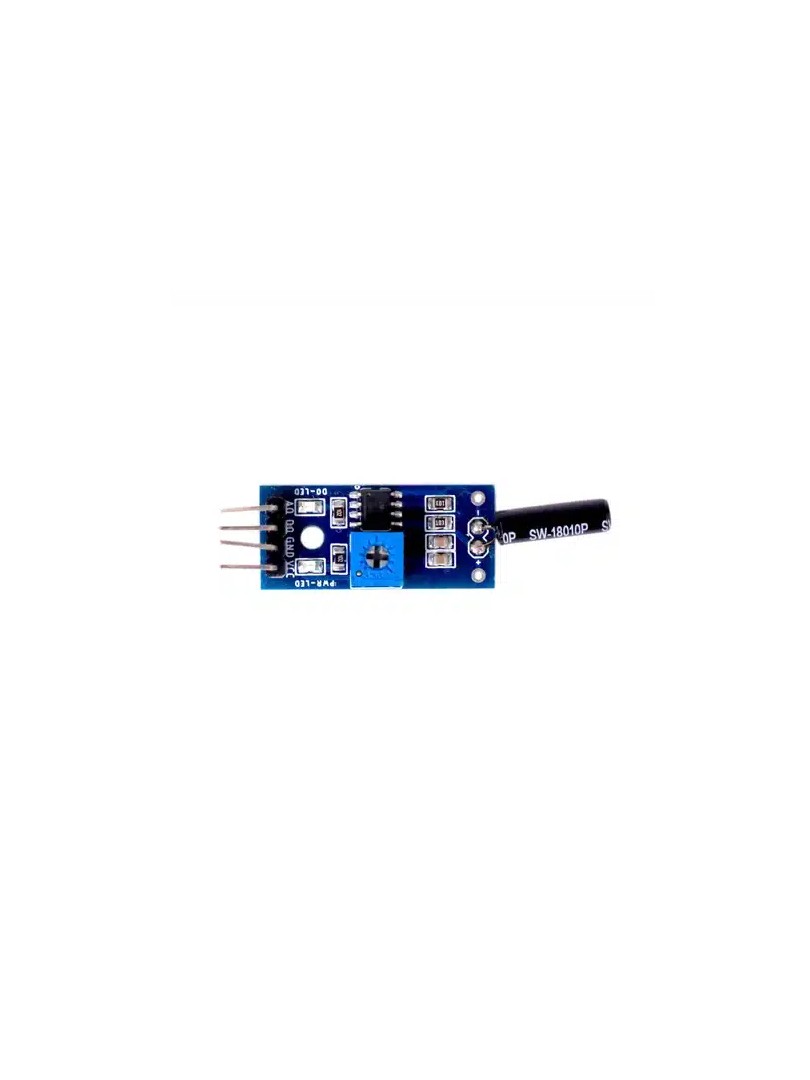

Moduł czujnika drgań ProRock SW1801P to układ detekcji wibracji i przechyłu przeznaczony do współpracy z Arduino oraz innymi platformami mikrokontrolerów. Zastosowano w nim mechaniczny przełącznik kulkowy SW1801P połączony z komparatorem LM393, co zapewnia stałe sygnał cyfrowy przy szerokim zakresie napięć zasilania.

Czujnik wykrywa przechył, wstrząsy oraz drgania poprzez zamknięcie styku mechanicznego bez użycia rtęci. Moduł wyposażono w potencjometr umożliwiający regulację czułości oraz diody LED sygnalizujące zasilanie i stan wyjścia.

Główne cechy

Przełącznik normalnie otwarty: czujnik SW1801P generuje sygnał wysoki dopiero po przekroczeniu progu drgań lub kąta nachylenia

Komparator LM393: eliminuje zakłócenia i zapewnia czysty sygnał cyfrowy na wyjściu

Regulacja czułości: potencjometr montażowy pozwala dostosować próg zadziałania do specyfiki aplikacji

Kompatybilność napięciowa: obsługa systemów zasilanych napięciem 3,3 V oraz 5 V bez dodatkowych konwerterów

Wysoka zdolność sterowania: wyjście cyfrowe dostarcza prąd przekraczający piętnaście miliamperów

Wskaźniki LED: oddzielne diody sygnalizują zasilanie modułu oraz stan logiczny wyjścia

Otwór montażowy M3: ułatwia mechaniczne zamocowanie w obudowach i konstrukcjach

Zasada działania

Czujnik SW1801P zawiera mechaniczny przełącznik kulkowy, w którym swobodnie poruszająca się metalowa kulka zamyka obwód elektryczny po przekroczeniu określonego kąta nachylenia lub wystąpieniu drgań. W spoczynku kulka nie dotyka styków — wyjście cyfrowe pozostaje w stanie niskim (LOW). Po przechyleniu modułu poza dozwolony zakres lub wystąpieniu wibracji kulka przemieszcza się i zwiera styki, powodując zmianę stanu wyjścia na wysoki (HIGH). Komparator LM393 przetwarza analogowy sygnał z przełącznika na stałe sygnał cyfrowy odporny na zakłócenia.

Specyfikacja techniczna

Typ produktu: moduł czujnika drgań i przechyłu z wyjściem cyfrowym

Czujnik wibracji: SW1801P (wysoka czułość)

Układ komparatora: LM393

Napięcie zasilania: 3,0 – 5,0 V DC

Typ wyjścia: cyfrowe przełączające (0 / 1)

Logika wyjścia (brak drgań/w zakresie kąta): LOW

Logika wyjścia (wykryto drgania/przechył): HIGH

Typowy próg przechyłu: ~45° – 130° (zależny od montażu i ruchu)

Zdolność sterowania wyjścia: >15 mA

Wymiary modułu (D × S × W): 54 × 14 × 7 mm

Masa: ok. 2,2 g

Wyprowadzenia (Pinout)

VCC: zasilanie 3,3 V – 5 V

GND: masa układu

DO: cyfrowe wyjście sygnału

AO / NC: zarezerwowane lub nieużywane (zależne od wersji modułu)

Uwagi

W przypadku braku odpowiedzi na wyjściu DO należy ustawić potencjometr montażowy w pozycji środkowej.

Orientacja montażu ma istotny wpływ na czułość oraz kąt zadziałania czujnika.

W środowiskach o intensywnych drganiach zaleca się programowe eliminowanie drgań styku (debouncing).

Typowe zastosowania

Systemy alarmowe reagujące na wibracje i wstrząsy

Detekcja przechyłu w urządzeniach zdalnie sterowanych

Automatyczne obracanie ekranu w projektach elektronicznych

Czujniki orientacji w modelach samolotów i pojazdów

Kontrolery gier oraz urządzenia interaktywne reagujące na ruch

Detekcja ruchu w elektronice użytkowej

Zawartość zestawu

1 × Moduł czujnika drgań ProRock SW1801P (normalnie otwarty, 4-pinowy)

Moduł ProRock SW1801P stanowi działający rozwiązanie do wykrywania wibracji i przechyłu w projektach opartych na Arduino oraz innych systemach wbudowanych, oferując regulowaną czułość, odporność na zakłócenia i łatwą integrację z układami cyfrowymi.
