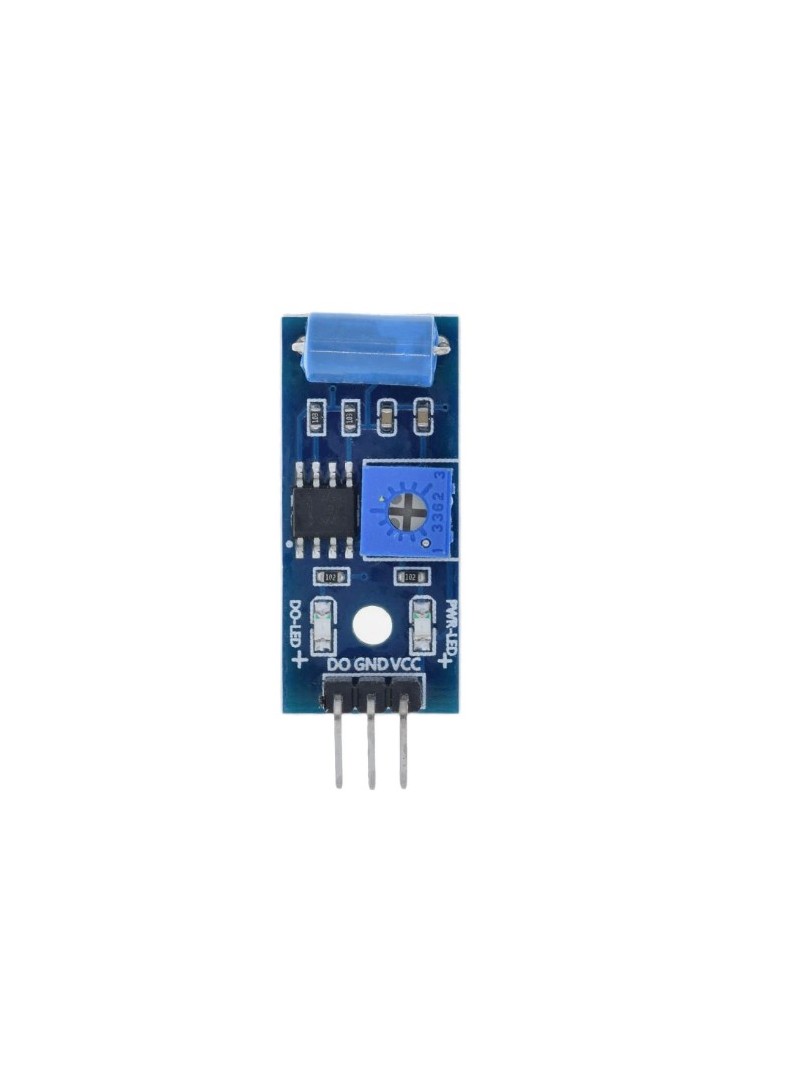

Moduł czujnika drgań ProRock SW-420 to kompaktowy detektor wibracji oparty na przełączniku normalnie zamkniętym SW-420 oraz komparatorze szerokiego napięcia LM393. Przekształca zdarzenia drgań w czytelny sygnał cyfrowy kompatybilny z mikrokontrolerami Arduino, ESP32 i STM32.

W spoczynku styk SW-420 pozostaje zamknięty, a wyjście modułu utrzymuje stan niski z zieloną diodą LED włączoną. Po wykryciu drgań styk otwiera się chwilowo, wyjście przełącza się na stan wysoki, dioda gaśnie, a mikrokontroler rejestruje zdarzenie jako wyzwalacz alarmu.

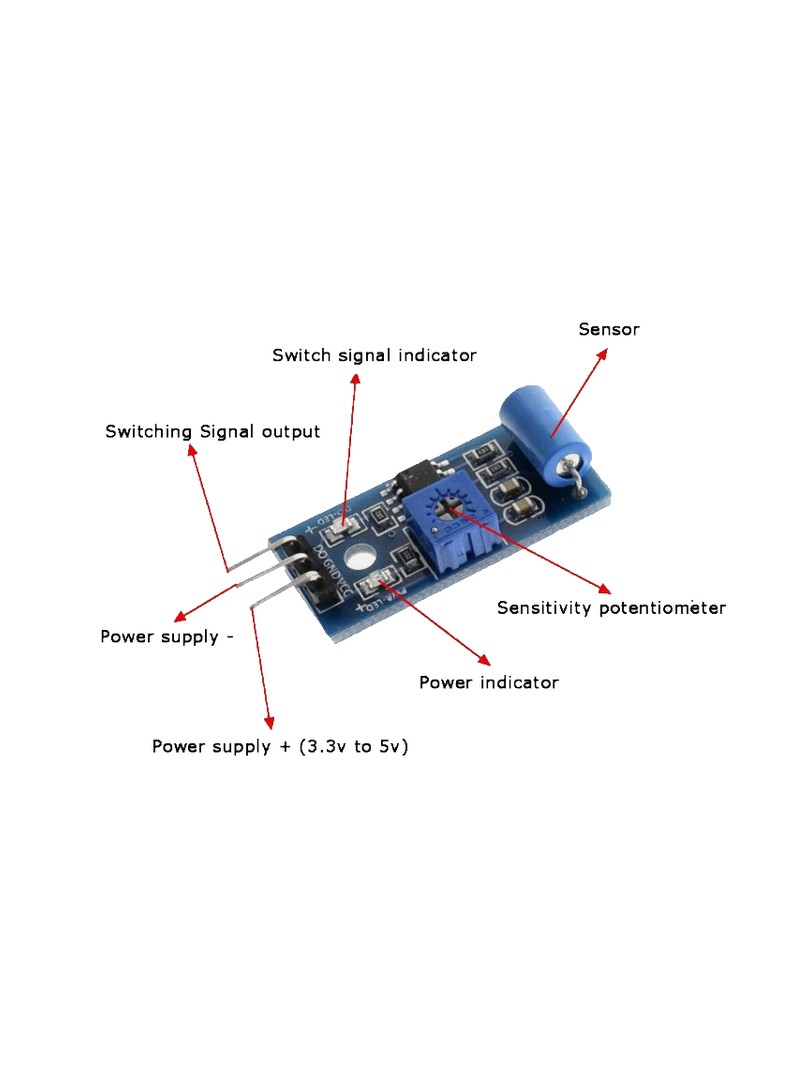

Główne cechy

Czujnik normalnie zamknięty SW-420: stałe stan spoczynku, wyzwalanie przy drganiach

Wyjście cyfrowe: sygnał przełączany generowany przez komparator, czytelny dla mikrokontrolerów

Komparator LM393: układ szerokiego napięcia zapewniający działający przełączanie sygnału

Wskazanie stanu: zielona dioda LED informuje o aktualnym stanie wyjścia

Regulowana czułość: możliwość dostosowania progu detekcji drgań

Otwór montażowy: mocowanie modułu za pomocą śruby

Kompaktowa konstrukcja: mała płytka drukowana przeznaczona do projektów wbudowanych

Zasada działania

W stanie spoczynku styk mechaniczny czujnika SW-420 jest zamknięty, co powoduje utrzymywanie niskiego stanu na wyjściu modułu – zielona dioda LED świeci. Gdy moduł zostanie poddany drganiom lub wstrząsom, styk mechaniczny otwiera się na krótką chwilę. Komparator LM393 wykrywa zmianę i przełącza wyjście na stan wysoki, jednocześnie gasząc diodę LED. Mikrokontroler podłączony do wyjścia cyfrowego odczytuje zmianę poziomu logicznego i interpretuje ją jako zdarzenie drgań, co może służyć jako wyzwalacz alarmu lub sygnał do dalszego przetwarzania.

Specyfikacja techniczna

Typ produktu: Moduł czujnika drgań alarmowych (typ normalnie zamknięty)

Czujnik wibracji: SW-420 (typ NC)

Układ komparatora: LM393 (zestaw napięć)

Napięcie zasilania: 3,3 – 5 V DC

Typ wyjścia: Cyfrowe przełączane (0 / 1)

Poziom wyjścia: Stan wysoki zbliżony do napięcia zasilania (HIGH ≈ VCC)

Zdolność prądowa wyjścia: > 15 mA

Zachowanie wskaźnika LED: Wyjście LOW → dioda zielona włączona; wyjście HIGH → dioda zielona wyłączona

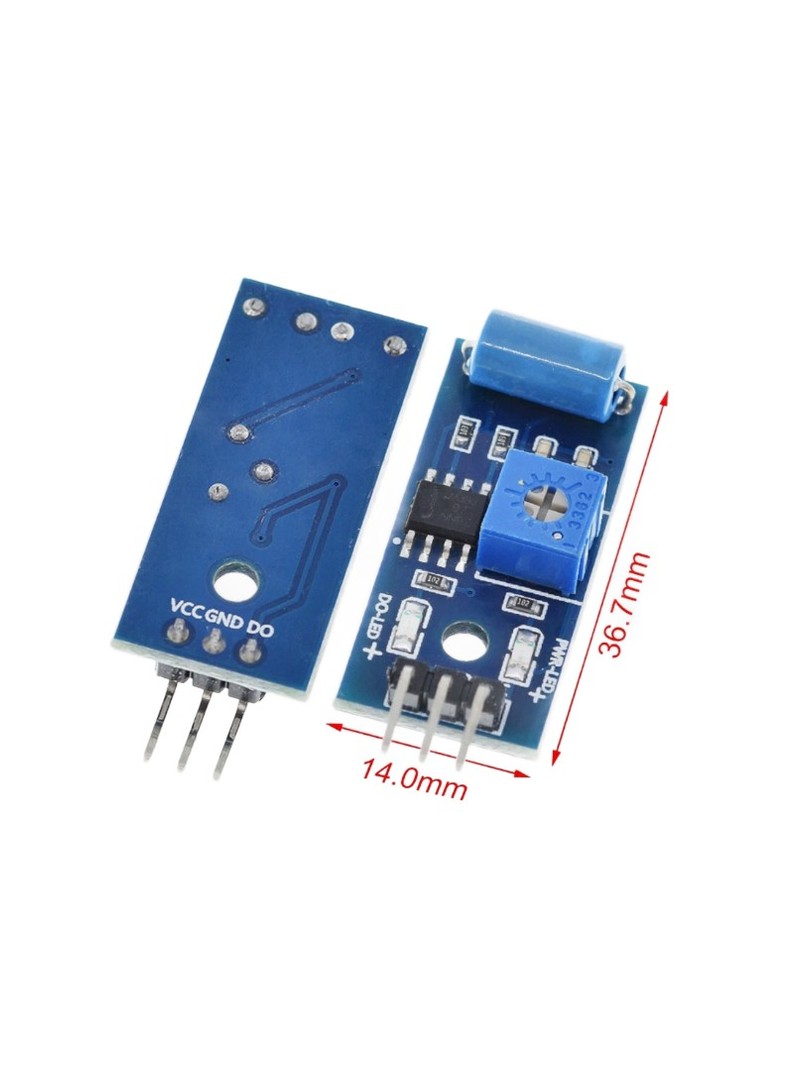

Wymiary płytki PCB: ok. 3,2 × 1,4 cm

Montaż: Otwór montażowy na płytce PCB

Uwagi

Nie wolno odwracać biegunowości podczas zasilania modułu – może to uszkodzić układ scalony.

Wyjście modułu można podłączyć bezpośrednio do wejścia cyfrowego mikrokontrolera.

Typowe zastosowania

Alarmy wyzwalane drganiami i systemy antykradzieżowe

Alarmy wibracyjne do motocykli, rowerów i pojazdów

Demonstracje detekcji trzęsień ziemi i wstrząsów

Projekty z Arduino oraz inteligentne pojazdy robotyczne

Ogólna detekcja zdarzeń wibracyjnych

Zawartość zestawu

1 × Moduł czujnika drgań ProRock SW-420 normalnie zamknięty

Moduł czujnika drgań ProRock SW-420 zapewnia prosty i działający sposób wykrywania wibracji i wstrząsów z czystym wyjściem cyfrowym, co czyni go odpowiednim rozwiązaniem dla wyzwalaczy alarmowych i projektów monitoringu wbudowanego.
