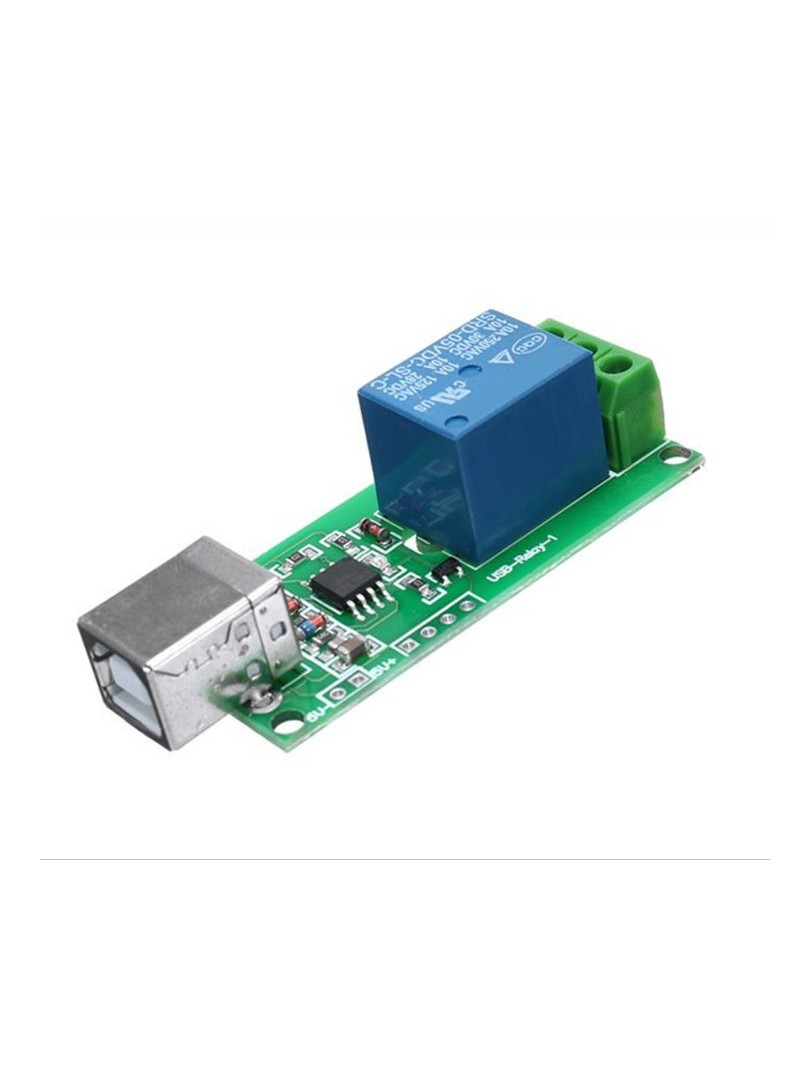

Moduł przekaźnika USB ProRock to kompaktowe urządzenie umożliwiające sterowanie obciążeniami elektrycznymi bezpośrednio z komputera przez port USB. Konstrukcja oparta na wysokowydajnym układzie komunikacji USB oraz mechanicznym przekaźniku pozwala na przełączanie obwodów za pomocą prostych poleceń przesyłanych przez oprogramowanie terminala szeregowego.

Urządzenie przeznaczone jest dla użytkowników realizujących projekty automatyki domowej, systemów zdalnego sterowania oraz aplikacji laboratoryjnych wymagających komputerowego nadzoru nad przełączaniem obciążeń. Moduł nie wymaga instalacji dodatkowych sterowników, co upraszcza proces uruchomienia.

Główne cechy

Bezpośrednie sterowanie USB: moduł współpracuje z komputerem bez instalacji zewnętrznych sterowników

Jeden kanał przekaźnikowy: niezależne przełączanie pojedynczego obciążenia

Kontrola poleceniami szeregowymi: obsługa za pomocą komend wysyłanych z oprogramowania terminala szeregowego na komputerze PC

Diody LED statusu: wizualizacja stanu przekaźnika – zielona dioda sygnalizuje zwarcie styków, czerwona wskazuje stan otwarty

Płytka PCB klasy przemysłowej: odporna konstrukcja zapewniająca długotrwałą eksploatację

Wiele funkcji zabezpieczających: ochrona zapewniająca stałe i bezpieczną pracę układu

Zasada działania

Komputer komunikuje się z modułem przez kwadratowy port USB. Użytkownik wysyła polecenia sterujące za pomocą oprogramowania terminala szeregowego zainstalowanego na PC. Po odebraniu komendy przekaźnik zmienia stan – w stanie wzbudzenia styk COM łączy się ze stykiem NO, w stanie spoczynku COM łączy się ze stykiem NC. Diody LED informują o aktualnym stanie przekaźnika.

Specyfikacja techniczna

Typ produktu: moduł przekaźnika USB 1-kanałowy

Napięcie robocze: DC 5V

Prąd wejściowy: ≥300mA

Typ styków przekaźnika: SPDT (NO / NC / COM)

Moc znamionowa przekaźnika: do 250V AC 10A / 30V DC 10A

Obsługiwane systemy operacyjne: Windows 7 / Windows XP 32-bit

Typ interfejsu: kwadratowy port USB

Metoda sterowania: polecenia szeregowe z komputera PC

Materiał: PCB

Żywotność mechaniczna przekaźnika: do 100000 cykli przełączeń

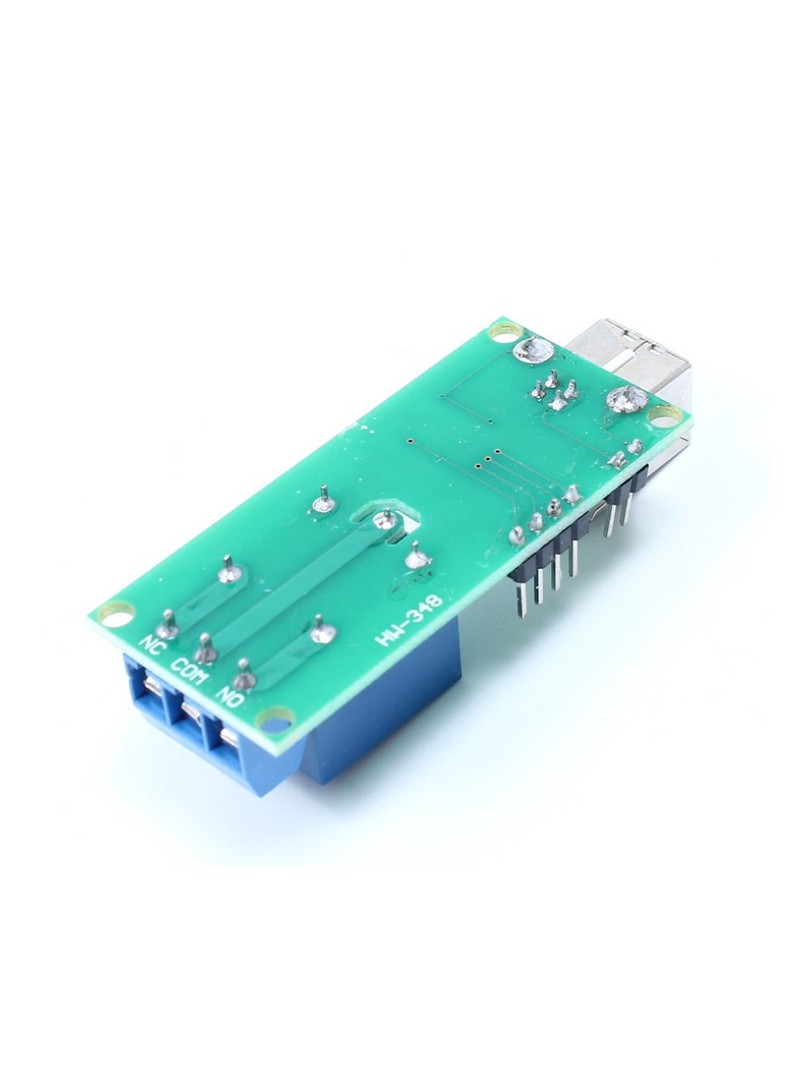

Wyprowadzenia (Pinout)

NO: styk normalnie otwarty

COM: styk wspólny

NC: styk normalnie zamknięty

Uwagi

Moduł przeznaczony do zastosowań wymagających komputerowego sterowania przekaźnikiem.

Do wysyłania poleceń sterujących należy użyć oprogramowania terminala szeregowego.

Przed włączeniem należy upewnić się, że prąd i napięcie obciążenia nie przekraczają wartości znamionowych.

Przy przełączaniu napięcia sieciowego AC należy zachować odpowiednie środki ostrożności.

Typowe zastosowania

Automatyka sterowana komputerowo

Systemy zdalnego przełączania

Testy urządzeń przemysłowych

Inteligentny dom i automatyka DIY

Projekty laboratoryjne i edukacyjne

Zawartość zestawu

1 × Moduł przekaźnika USB 1-kanałowy 5V ProRock

Moduł przekaźnika USB ProRock oferuje proste i działający sterowanie przekaźnikiem z poziomu komputera PC bez konieczności instalacji dodatkowych sterowników. Rozwiązanie odpowiednie do zastosowań w automatyce oraz systemach zdalnego przełączania obciążeń.
