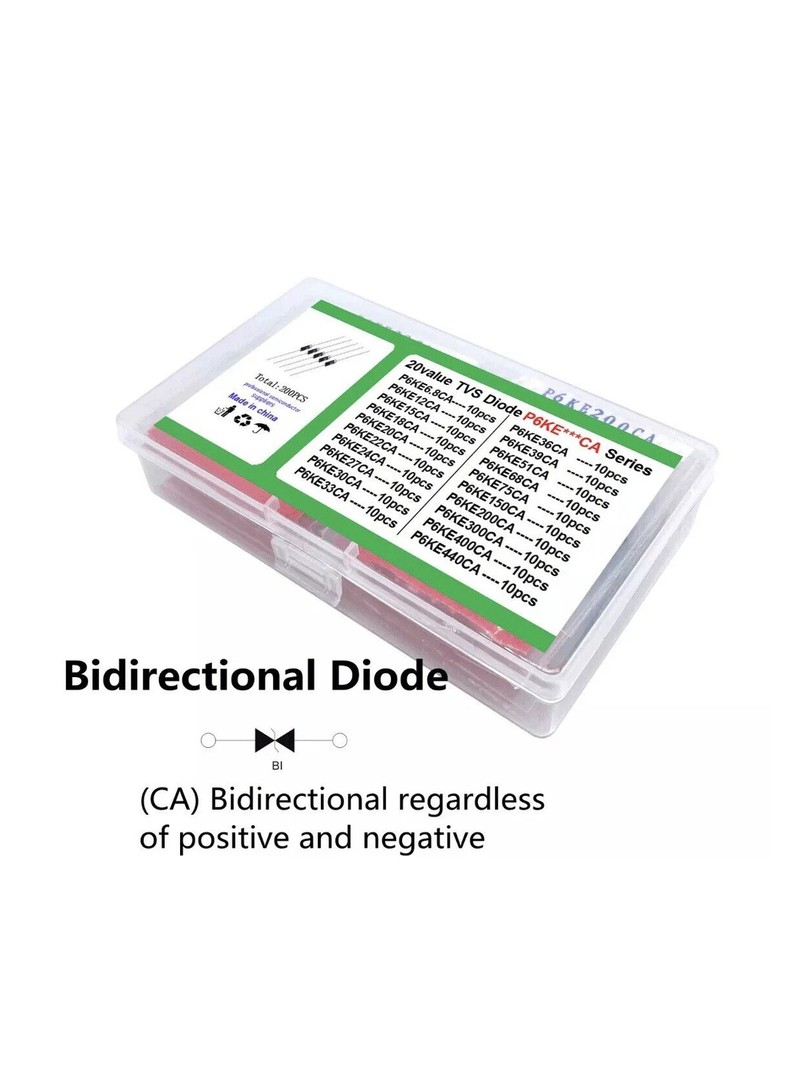

Zestaw diod TVS ProRock to gotowy asortyment dwustu diod tłumiących przepięcia przejściowe z serii P6KE. Diody typu dwukierunkowego CA przeznaczone są do ochrony obwodów elektronicznych przed skokami napięcia, przepięciami i wyładowaniami elektrostatycznymi. Zestaw zawiera dwadzieścia wartości nominalnych, uporządkowanych w pudełku plastikowym.

Produkt skierowany jest do konstruktorów urządzeń elektronicznych, serwisantów oraz entuzjastów elektroniki wymagających przeznaczony ochrony wejść zasilających, linii komunikacyjnych i interfejsów sterujących.

Główne cechy

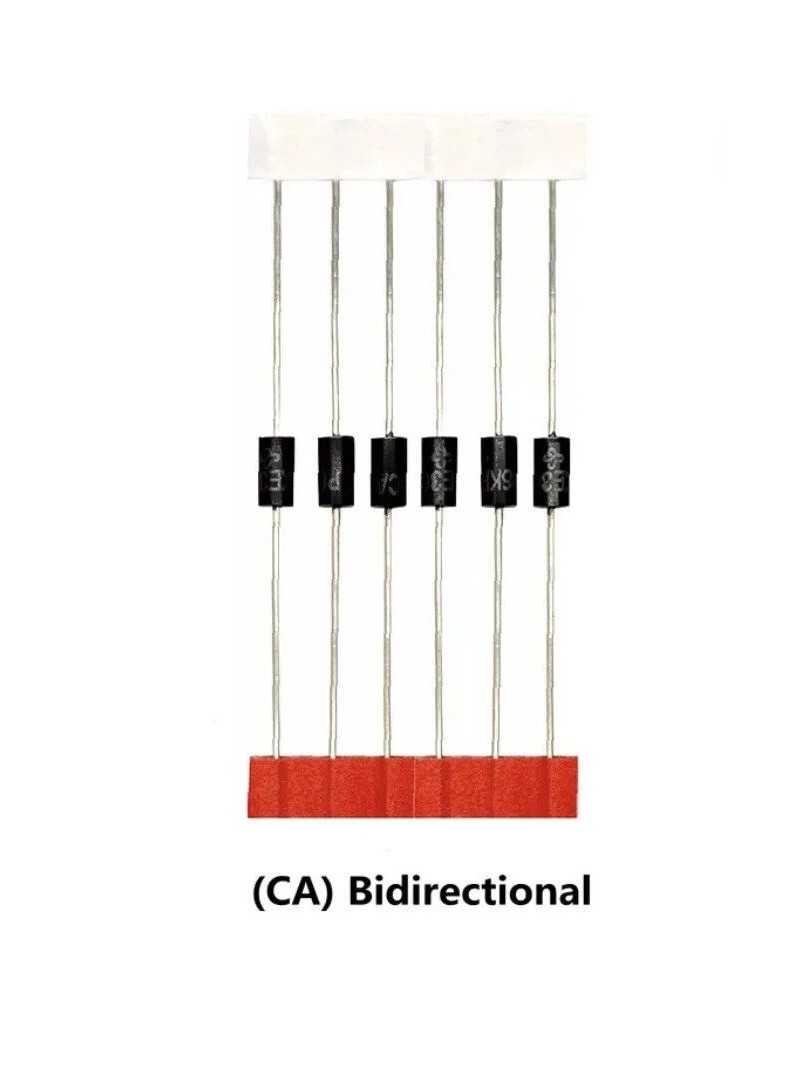

Diody dwukierunkowe: zabezpieczają obwody AC oraz linie sygnałowe o zmiennej polaryzacji

Zestaw napięć: pokrywa różnorodne wymagania ochronne od niskich do wysokich napięć roboczych

Wysoka zdolność tłumienia: absorbuje impulsy przepięciowe i chroni przed stanami przejściowymi

Montaż przewlekany: ułatwia lutowanie i integrację z płytkami PCB

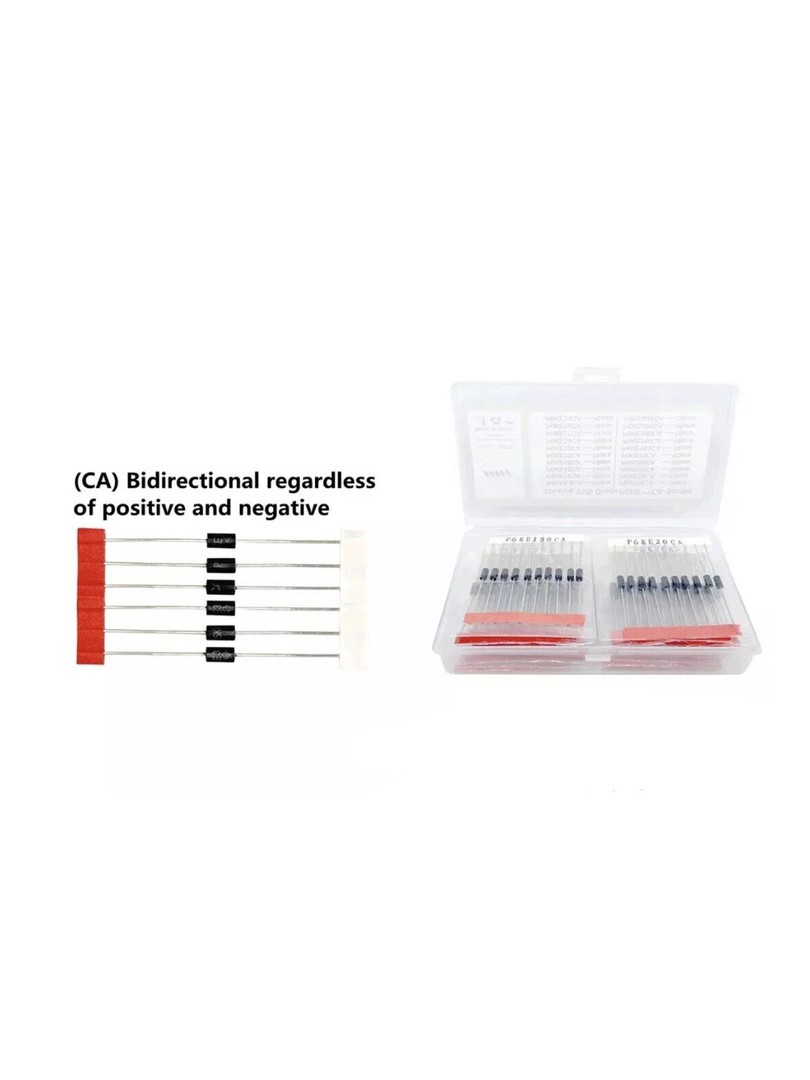

Zorganizowane przechowywanie: pudełko plastikowe segreguje wartości i zapobiega uszkodzeniom mechanicznym

Zasada działania

Diody TVS działają jako ograniczniki napięcia reagujące na impulsy przepięciowe. W stanie normalnym dioda pozostaje w blokadzie i nie wpływa na obwód. Gdy napięcie przekracza wartość progową, dioda przechodzi w przewodzenie i kieruje nadmiarowy prąd do masy, ograniczając napięcie do bezpiecznego poziomu. Typ dwukierunkowy CA chroni obwód niezależnie od polaryzacji impulsu, co czyni go odpowiednim dla linii AC i sygnałów symetrycznych.

Specyfikacja techniczna

Typ produktu: zestaw diod TVS

Łączna ilość: 200 szt.

Seria diod: P6KE CA (dwukierunkowe)

Szczytowa moc impulsowa: 600 W

Konfiguracja: dwukierunkowa

Typ montażu: przewlekany (THT)

Typ wyprowadzeń: aksjalny

Liczba wyprowadzeń: 2

Maksymalna temperatura pracy: +150 °C

Minimalna temperatura pracy: −35 °C

Maksymalne napięcie blokowania: do 600 V (zależnie od wartości)

Przechowywanie: pudełko plastikowe z przegródkami

Uwagi

Napięcie znamionowe diody TVS należy dobrać w zależności od napięcia roboczego chronionego obwodu.

Diody dwukierunkowe zalecane są do linii AC oraz linii transmisji danych.

Montaż diody należy wykonać możliwie blisko chronionego wejścia dla uzyskania najlepszej skuteczności.

Diody TVS nie są przeznaczone do ciągłej regulacji napięcia.

Typowe zastosowania

Ochrona przed wyładowaniami elektrostatycznymi (ESD) i przepięciami

Zabezpieczenie wejść zasilających

Linie komunikacyjne i transmisji danych

Interfejsy przemysłowych systemów sterowania

Elektronika motoryzacyjna i konsumencka

Zawartość zestawu

10 × dioda TVS P6KE6.8CA

10 × dioda TVS P6KE12CA

10 × dioda TVS P6KE15CA

10 × dioda TVS P6KE18CA

10 × dioda TVS P6KE20CA

10 × dioda TVS P6KE22CA

10 × dioda TVS P6KE24CA

10 × dioda TVS P6KE27CA

10 × dioda TVS P6KE30CA

10 × dioda TVS P6KE33CA

10 × dioda TVS P6KE36CA

10 × dioda TVS P6KE39CA

10 × dioda TVS P6KE51CA

10 × dioda TVS P6KE68CA

10 × dioda TVS P6KE75CA

10 × dioda TVS P6KE150CA

10 × dioda TVS P6KE200CA

10 × dioda TVS P6KE300CA

10 × dioda TVS P6KE400CA

10 × dioda TVS P6KE440CA

1 × pudełko plastikowe z przegródkami

Zestaw diod TVS P6KE stanowi uporządkowany i wielofunkcyjny wybór dwukierunkowych elementów tłumiących przepięcia, zapewniając działający ochronę obwodów elektronicznych przed skokami napięcia i zjawiskami przejściowymi.
