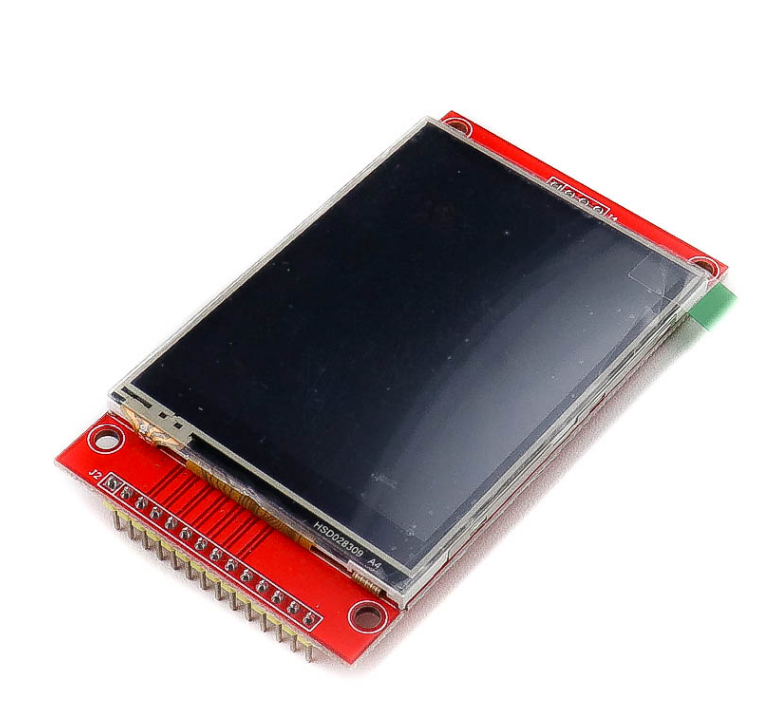

ProRock TFT Ekran Dotykowy 2.8" 240x320 SPI ILI9341

ProRock TFT Ekran Dotykowy 2.8" 240×320 SPI ILI9341 Dotykowy LCD Moduł Wyświetlacz

TFT LCD 2.8" | Rozdzielczość 240×320 | ILI9341 | SPI / 8-bit parallel | Panel rezystancyjny

Moduł ProRock 2.8 Inch SPI Touch Screen to kompaktowy wyświetlacz TFT LCD wyposażony w rezystancyjny panel dotykowy oraz sterownik ILI9341 z wbudowaną pamięcią ramki obrazu. Moduł obsługuje dwa tryby interfejsu komunikacyjnego — SPI oraz ośmiobitowy interfejs równoległy, co pozwala na dopasowanie do różnych mikrokontrolerów i zastosowań.

Przeznaczony dla projektów Arduino, ESP32, STM32 oraz innych platform mikrokontrolerowych wymagających graficznego interfejsu użytkownika z obsługą dotyku. Rezystancyjny panel umożliwia obsługę dotykową palcem lub dołączonym rysikiem. Niektóre wersje modułu wyposażone są w gniazdo kart MicroSD.

Główne cechy

• Sterownik ILI9341: kontroler wyświetlacza z wewnętrzną pamięcią GRAM zapewniającą płynne odświeżanie obrazu
• Panel rezystancyjny: czteroprzewodowy panel dotykowy typu rezystancyjnego umożliwiający obsługę palcem lub rysikiem
• Dwa tryby interfejsu: możliwość komunikacji przez SPI z ograniczoną liczbą pinów lub przez ośmiobitowy interfejs równoległy dla wyższej przepustości danych
• Gniazdo MicroSD: moduł może zawierać gniazdo karty pamięci MicroSD współdzielące magistralę SPI (zależne od wersji płytki)
• Obsługa kolorów: tryb RGB565 obsługujący sześćdziesiąt pięć tysięcy kolorów, sterownik wspiera do dwustu sześćdziesięciu dwóch tysięcy kolorów

Zasada działania

Wyświetlacz wykorzystuje sterownik ILI9341, który zawiera wbudowaną pamięć ramki obrazu. Mikrokontroler przesyła dane graficzne przez wybrany interfejs — SPI lub ośmiobitowy równoległy. W trybie SPI wykorzystywane są linie SCK, MOSI, CS, D/C oraz opcjonalnie RST. W trybie ośmiobitowym używanych jest osiem linii danych oraz linie sterujące CS, RS, WR, RD i RST. Panel dotykowy rezystancyjny składa się z czteroprzewodowej struktury, która może być odczytywana bezpośrednio przez GPIO i ADC mikrokontrolera lub przez dedykowany kontroler SPI — w zależności od wersji płytki. Gniazdo MicroSD, jeśli jest obecne, współdzieli magistralę SPI z wyświetlaczem i wymaga osobnej linii CS oraz linii MISO do odczytu danych.

Specyfikacja techniczna

• Przekątna wyświetlacza: 2.8"
• Typ wyświetlacza: TFT LCD z panelem rezystancyjnym
• Rozdzielczość: 240 × 320 pikseli
• Sterownik wyświetlacza: ILI9341
• Tryb kolorów: RGB565 (65K kolorów), sterownik wspiera do 262K kolorów
• Interfejsy: SPI / 8-bit parallel (8080-style)
• Napięcie zasilania: 3.3V – 5V (zależne od wersji płytki)
• Poziom logiczny: typowo 3.3V (niektóre wersje zawierają przetwornice poziomów)

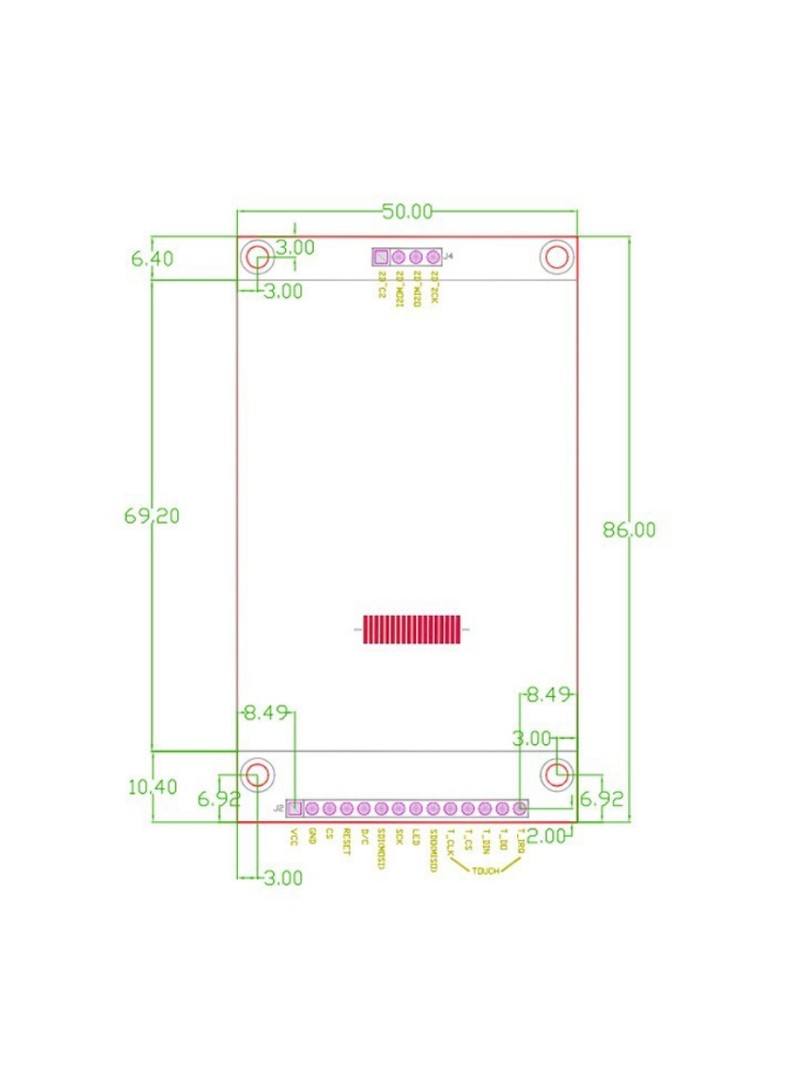

• Wymiary modułu: ok. 8.5 × 4.8 cm
• Panel dotykowy: rezystancyjny czteroprzewodowy

Wyprowadzenia (Pinout)

Tryb SPI (wyświetlacz):

• SCK: zegar SPI
• MOSI: dane wyjściowe mikrokontrolera
• CS: wybór modułu (chip select)
• D/C: wybór trybu danych/komend
• RST: reset (zależny od wersji płytki)

Tryb 8-bit parallel:

• D0–D7: osiem linii danych
• CS: wybór modułu
• RS: rejestr select
• WR: zapis
• RD: odczyt
• RST: reset (zależny od wersji płytki)

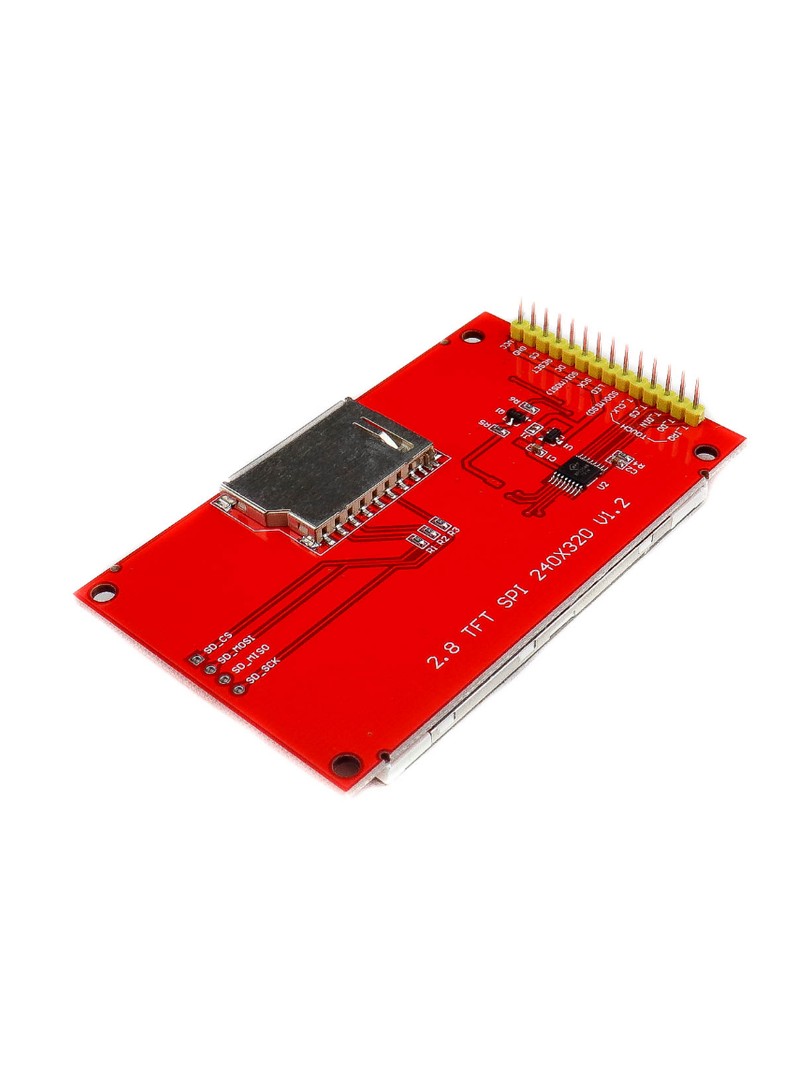

MicroSD (jeśli obecne):

• MISO: dane wejściowe mikrokontrolera z karty
• CS: osobna linia chip select dla karty MicroSD

Panel dotykowy: cztery wyprowadzenia czteroprzewodowego panelu rezystancyjnego — odczytywane przez GPIO/ADC mikrokontrolera lub przez dedykowany kontroler SPI (zależne od wersji płytki).

Typowe zastosowania

• Projekty GUI dla Arduino, ESP32, STM32
• Panele sterowania z obsługą dotykową
• Tablice rozdzielcze i menu sterujące w urządzeniach wbudowanych
• Wizualizacja danych i wyświetlanie obrazów z karty MicroSD

Zawartość zestawu

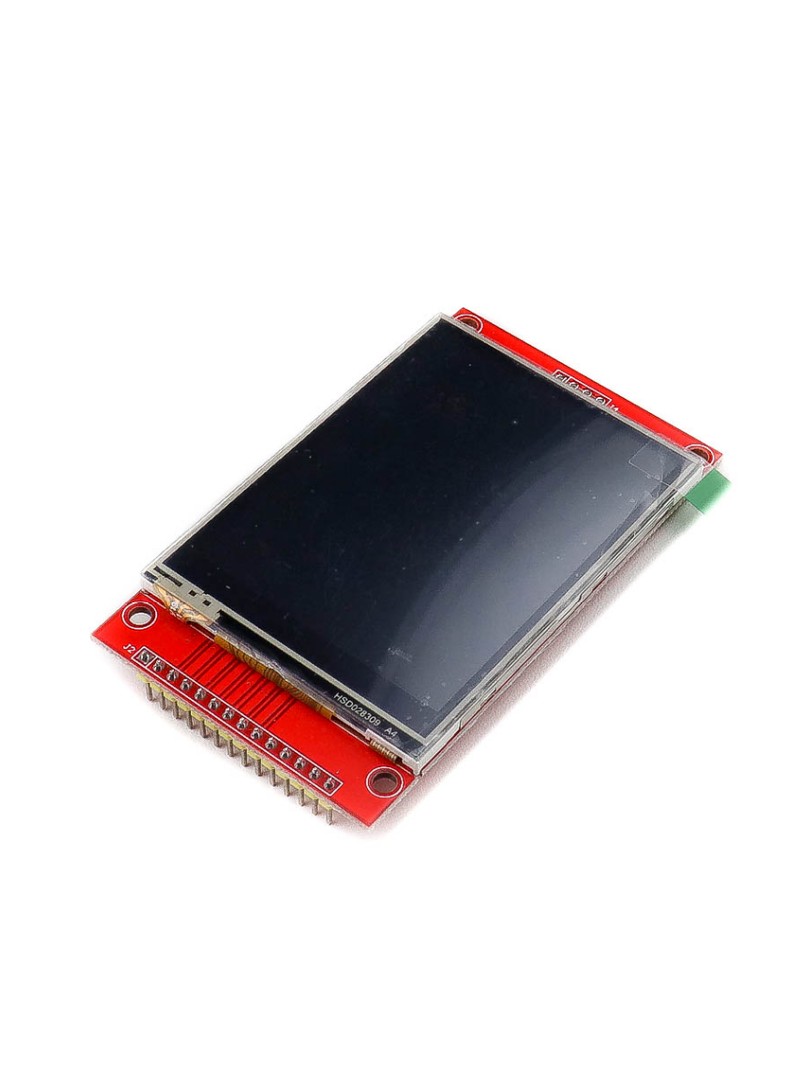

• 1 × Moduł ekranu dotykowego TFT 2.8" SPI 240×320

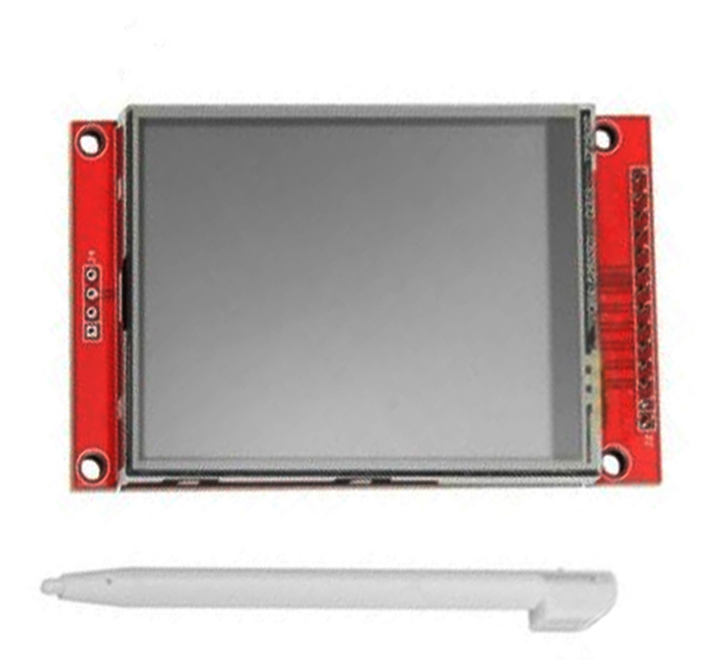

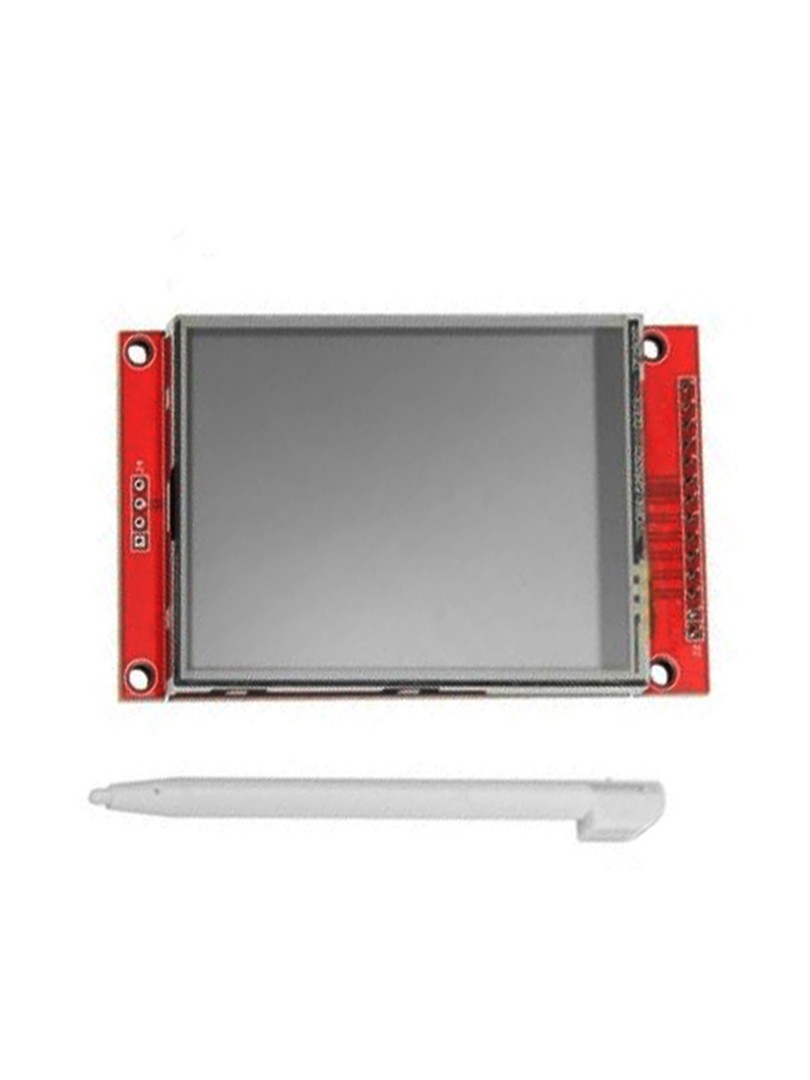

• 1 × Rysik

Moduł ProRock 2.8 Inch SPI Touch Screen łączy wysoką rozdzielczość, elastyczne opcje interfejsu oraz rezystancyjny panel dotykowy, stanowiąc uniwersalne rozwiązanie dla szerokiego zakresu aplikacji wyświetlających w systemach wbudowanych.
