ProRock TFT Ekran 3.2" SPI 240x320 ILI9341

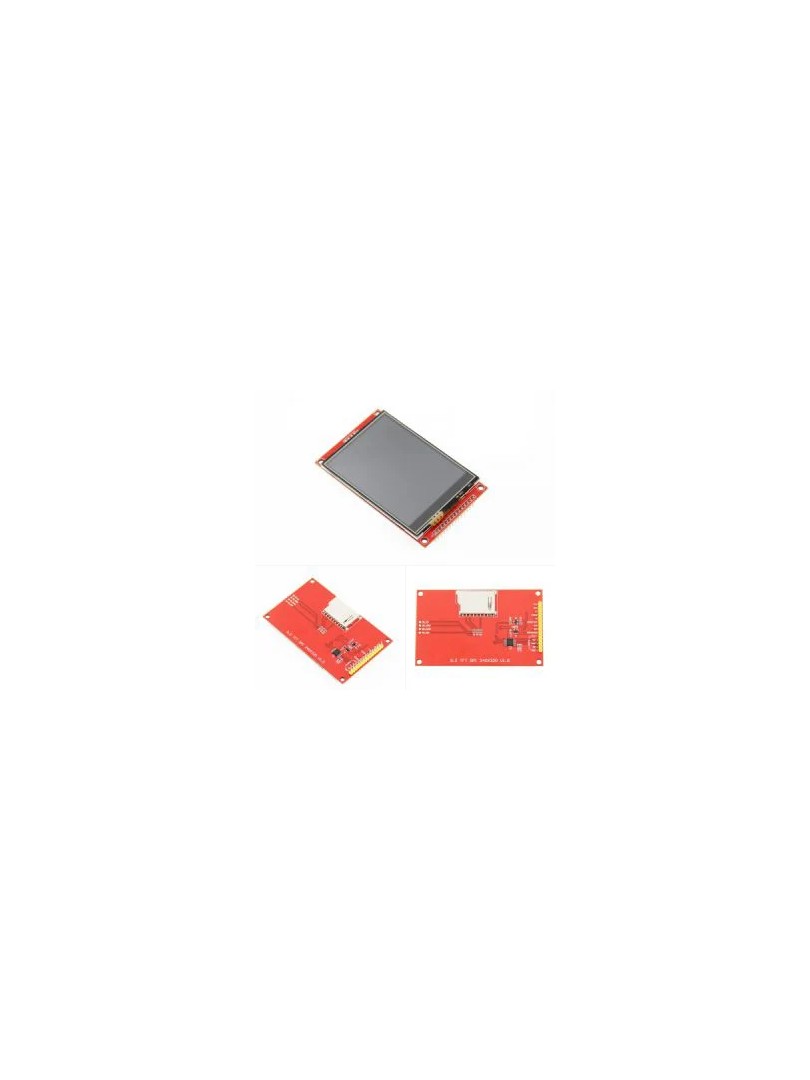

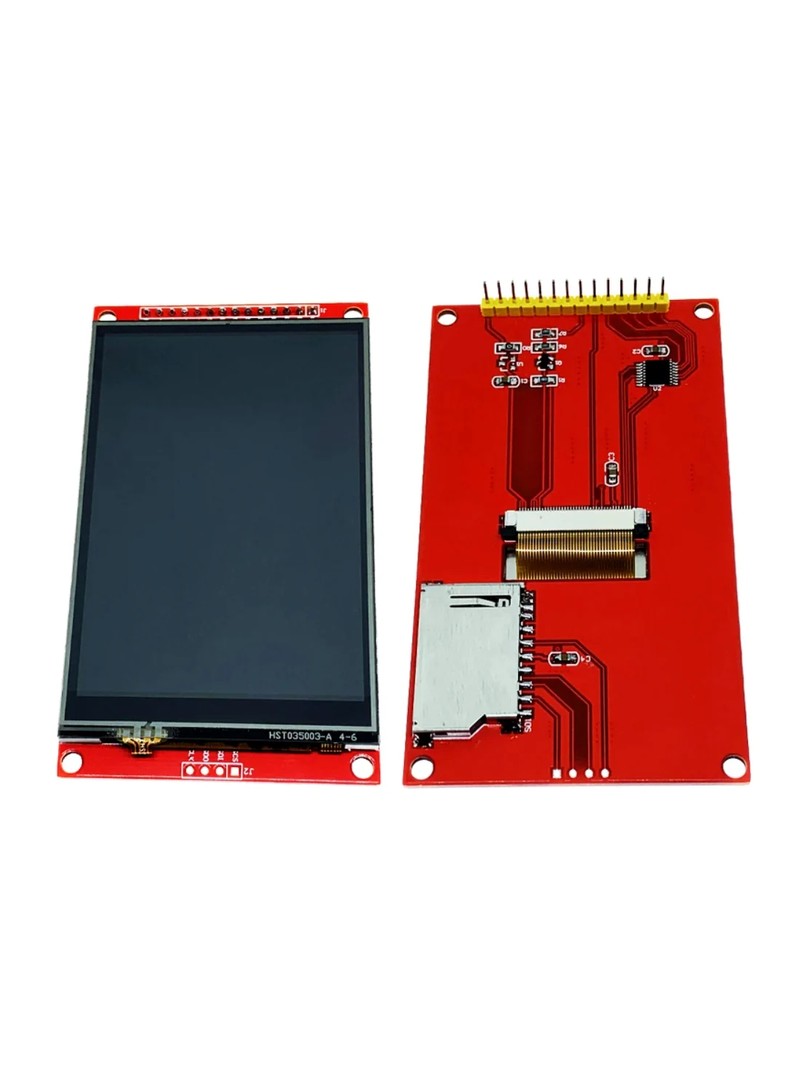

ProRock TFT Ekran 3.2" SPI 240×320 ILI9341 bez dotyku

3.2" TFT LCD | 240×320 pikseli | interfejs SPI | kontroler ILI9341 | slot Micro SD | 3.3V – 5V

Moduł ProRock TFT LCD to wyświetlacz kolorowy przeznaczony do systemów wbudowanych i projektów DIY. Komunikacja odbywa się przez interfejs SPI, co zmniejsza liczbę zajmowanych pinów mikrokontrolera w porównaniu do modułów równoległych. Zintegrowany slot Micro SD umożliwia przechowywanie grafik, czcionek i danych.

Wersja przedstawiona w ofercie nie posiada warstwy dotykowej – służy wyłącznie do wyświetlania treści graficznych, takich jak menu, panele kontrolne i wskaźniki.

Główne cechy

• Wyświetlacz TFT: kolorowy panel przeznaczony do budowy interfejsów graficznych w systemach embedded
• Brak warstwy dotykowej: moduł służy wyłącznie do prezentacji danych bez funkcji dotykowej
• Kontroler ILI9341: układ kompatybilny z popularnymi bibliotekami graficznymi dla mikrokontrolerów
• Interfejs SPI: magistrala szeregowa z liniami sterującymi CS, DC i RST redukująca liczbę wymaganych pinów
• Slot Micro SD: opcjonalne rozszerzenie pamięci współdzielące magistralę SPI
• Wsparcie bibliotek: kompatybilność z powszechnie stosowanymi bibliotekami graficznymi dla Arduino, ESP32 i innych platform

Specyfikacja techniczna

• Przekątna ekranu: 3.2"
• Typ wyświetlacza: TFT LCD
• Rozdzielczość: 240 × 320 pikseli (zależna od orientacji)
• Kontroler: ILI9341 lub kompatybilny
• Głębia kolorów: 16-bit (RGB565 / 65K kolorów)
• Interfejs wyświetlacza: SPI
• Aktywny obszar wyświetlania (AA): 48.6 × 64.8 mm
• Wymiary PCB: ok. 55.04 × 89.3 mm
• Napięcie zasilania (VCC): 3.3V – 5V
• Poziom logiczny: 3.3V
• Temperatura pracy: −20°C do +60°C
• Temperatura przechowywania: −30°C do +70°C
• Waga: ok. 52 g

Uwagi

• Oferowany moduł nie posiada warstwy dotykowej.
• Wszystkie sygnały logiczne działają na poziomie 3.3V – w przypadku mikrokontrolerów 5V może być wymagany konwerter poziomów logicznych.
• Orientacja wyświetlacza (240×320 lub 320×240) zależy od montażu i konfiguracji programowej.
• Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

• Urządzenia przenośne
• Systemy wbudowane
• Projekty elektroniki DIY
• Graficzne menu, panele kontrolne i wskaźniki

Zawartość zestawu

• 1 × Moduł TFT LCD 3.2" SPI 240×320 (bez warstwy dotykowej)

Moduł ProRock TFT LCD stanowi kompaktowe rozwiązanie do wyświetlania interfejsów graficznych w projektach opartych na popularnych mikrokontrolerach. Dzięki interfejsowi SPI i opcjonalnemu slotowi Micro SD znajduje zastosowanie w systemach wymagających prostego wyświetlania danych bez obsługi dotyku.
