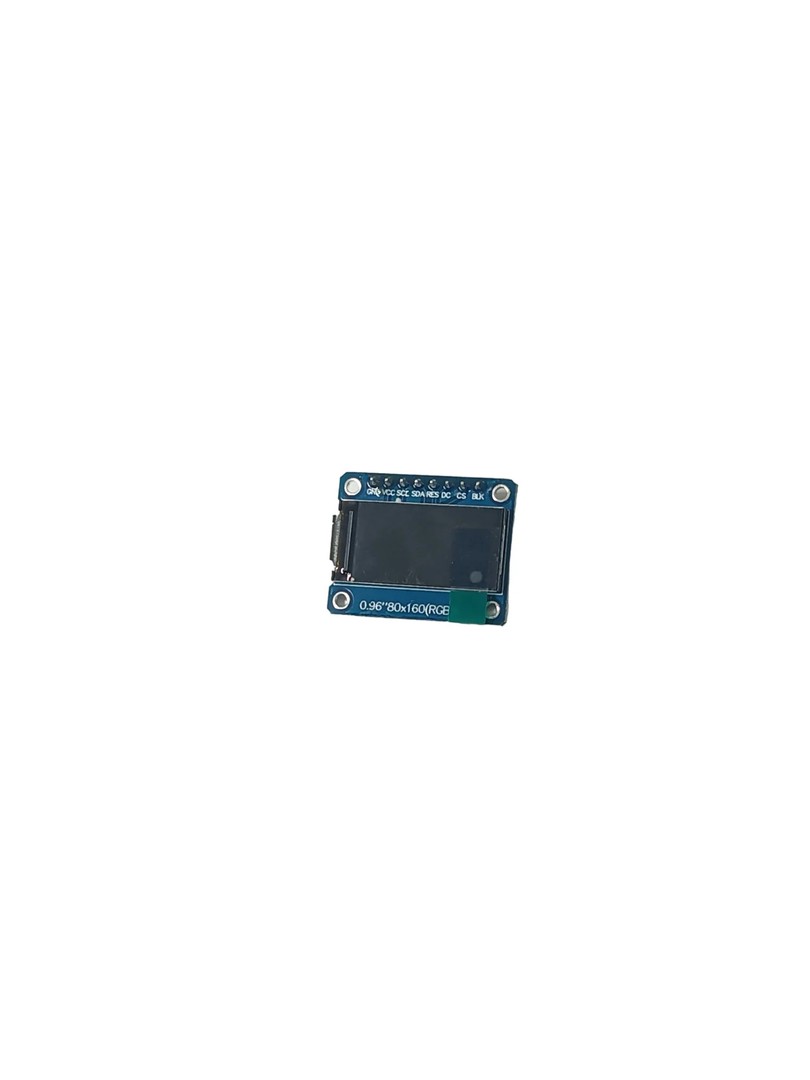

Moduł wyświetlacza TFT IPS ProRock to kompaktowy, kolorowy ekran nieprzezornikowy o przekątnej 0.96 cala. Wykorzystuje technologię IPS zapewniającą szeroki kąt widzenia i stałe reprodukcję kolorów. Moduł komunikuje się przez interfejs SPI i współpracuje z mikrokontrolerami w projektach wymagających dynamicznego wyświetlania informacji graficznych.

Wyświetlacz przeznaczony jest dla twórców projektów elektronicznych, którzy potrzebują niewielkiego ekranu kolorowego do wizualizacji danych w urządzeniach przenośnych, systemach IoT oraz instrumentach pomiarowych.

Główne cechy

Technologia IPS: zapewnia szeroki kąt widzenia oraz jednolitą kolorystykę z każdej perspektywy

Interfejs SPI: umożliwia szybką komunikację szeregową z mikrokontrolerem

Kontroler ST7735: obsługuje pełną paletę kolorów i podstawowe operacje graficzne

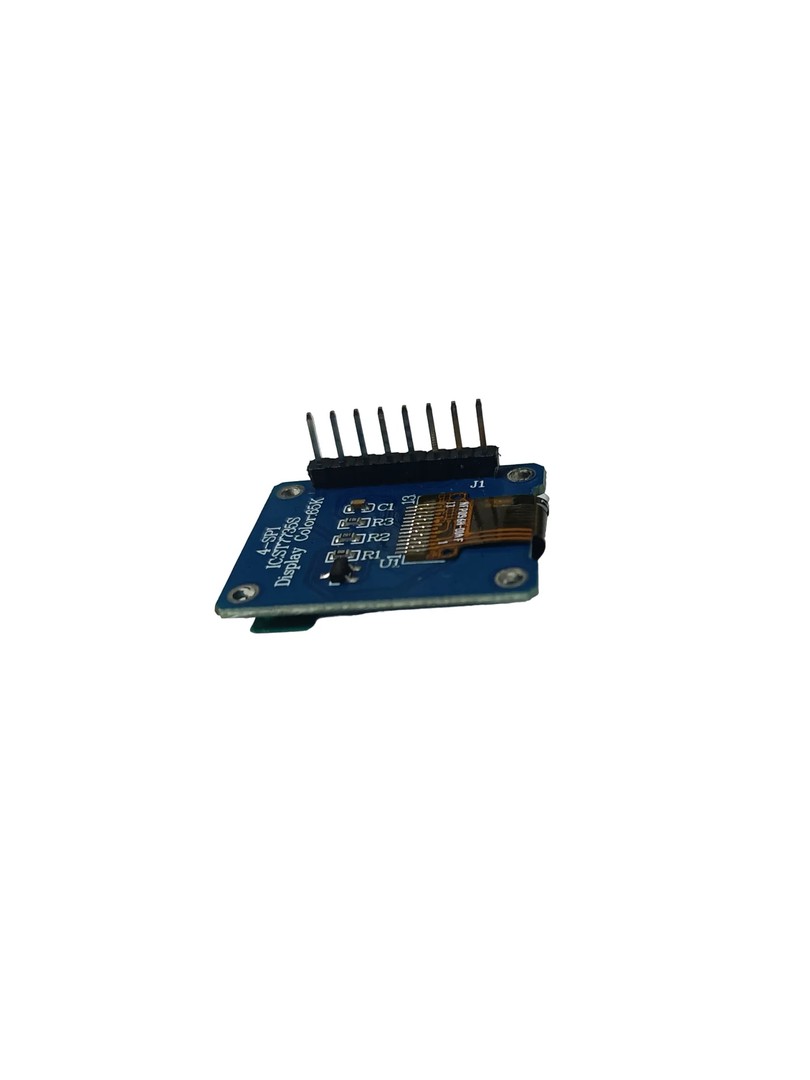

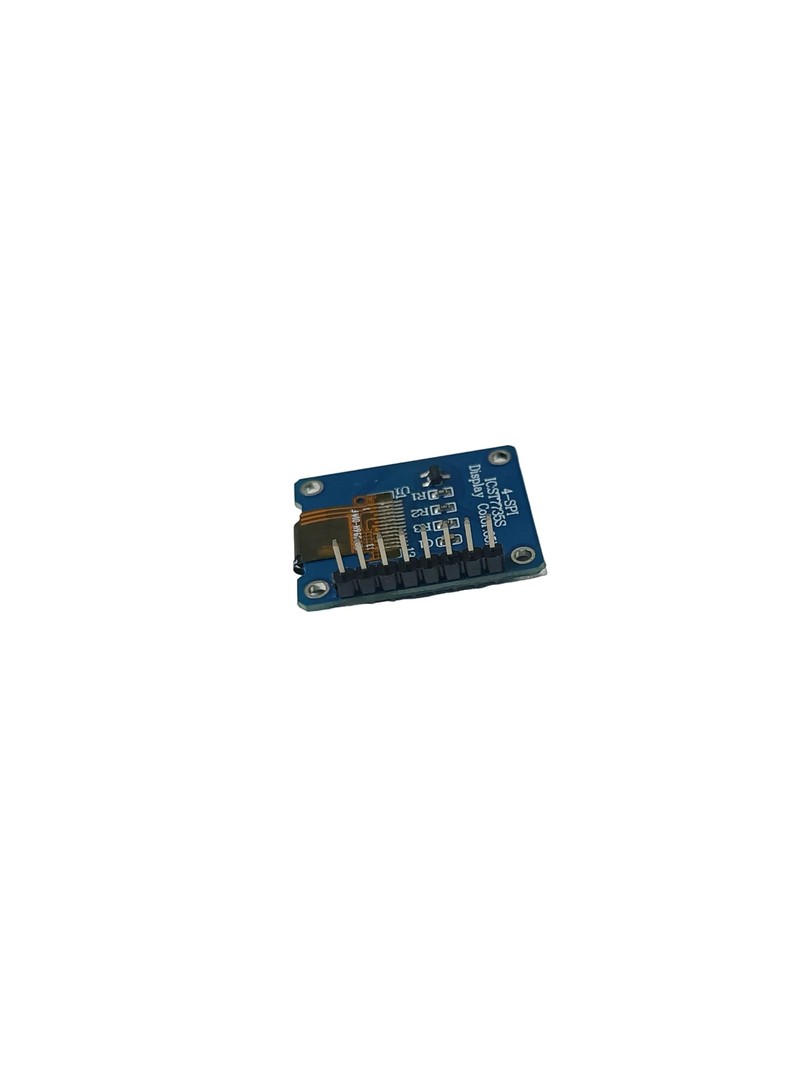

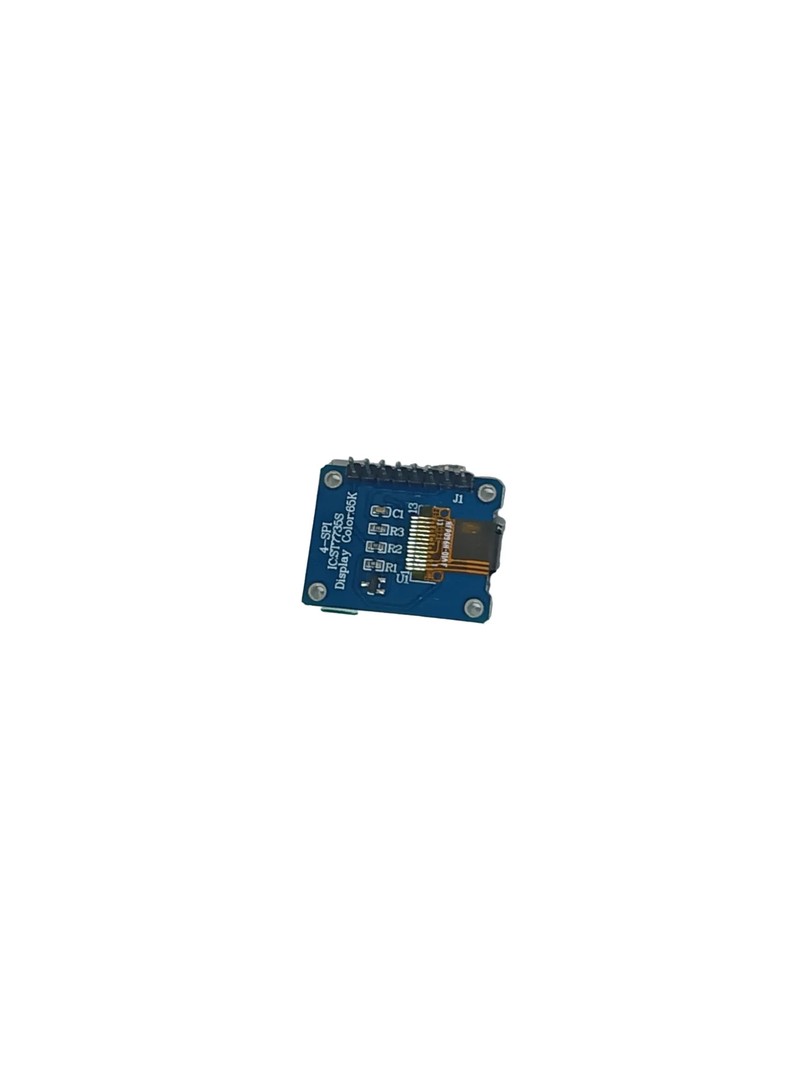

Układ ośmiopinowy: zawiera linie zasilania, sygnały SPI oraz piny sterujące

Moduł nieprzezornikowy: służy wyłącznie do wyświetlania informacji bez funkcji dotykowej

Kompaktowa konstrukcja: umożliwia montaż w urządzeniach o ograniczonej przestrzeni

Specyfikacja techniczna

Typ produktu: moduł wyświetlacza TFT

Rozmiar ekranu: 0.96 cala

Rozdzielczość: 80 × 160 pikseli

Typ wyświetlacza: IPS TFT

Kontroler: ST7735 lub kompatybilny

Interfejs: SPI

Liczba pinów: 8

Napięcie zasilania VCC: typowo 3.3V–5V (zależne od modułu)

Poziom logiczny: 3.3V (sygnały SPI)

Kolorystyka: pełny kolor

Uwagi

Moduł nie posiada funkcji dotykowej.

Sygnały logiczne SPI pracują na poziomie 3.3V.

Wersja kontrolera oraz sekwencja inicjalizacji mogą się różnić w zależności od partii produkcyjnej.

W przypadku użycia z mikrokontrolerem 5V należy zapewnić odpowiednią kompatybilność poziomów logicznych.

Typowe zastosowania

Kompaktowe wyświetlacze wbudowane w urządzenia elektroniczne

Projekty z mikrokontrolerami wymagające wizualizacji danych

Ekrany statusowe w urządzeniach IoT

Przenośne instrumenty pomiarowe

Dynamiczne wyświetlanie informacji graficznych w systemach embedded

Zawartość zestawu

1 × Moduł wyświetlacza TFT IPS 0.96" 80×160 SPI (8-pin)

Moduł wyświetlacza TFT IPS ProRock oferuje żywe kolory oraz szeroki kąt widzenia w ultrakompaktowej formie, stanowiąc działający rozwiązanie dla projektów embedded wymagających przejrzystego i dynamicznego wyświetlania informacji wizualnych.
