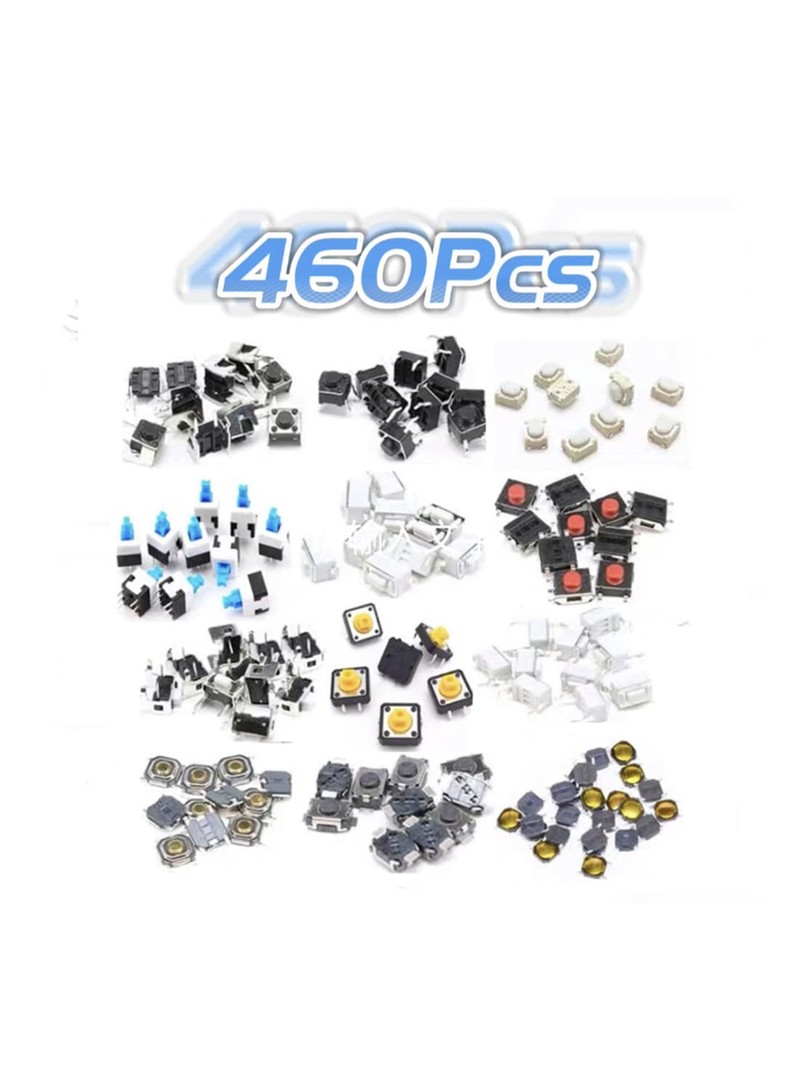

Zestaw przycisków taktylnych ProRock zawiera czterdzieści typów mikroprzełączników w konfiguracji dwupinowej i czteropinowej. Komponenty są przeznaczone do zastosowań sygnałowych w urządzeniach elektronicznych, interfejsach sterujących oraz projektach edukacyjnych. Wszystkie przyciski zapewniają mechaniczne sprzężenie zwrotne z automatycznym powrotem po zwolnieniu nacisku.

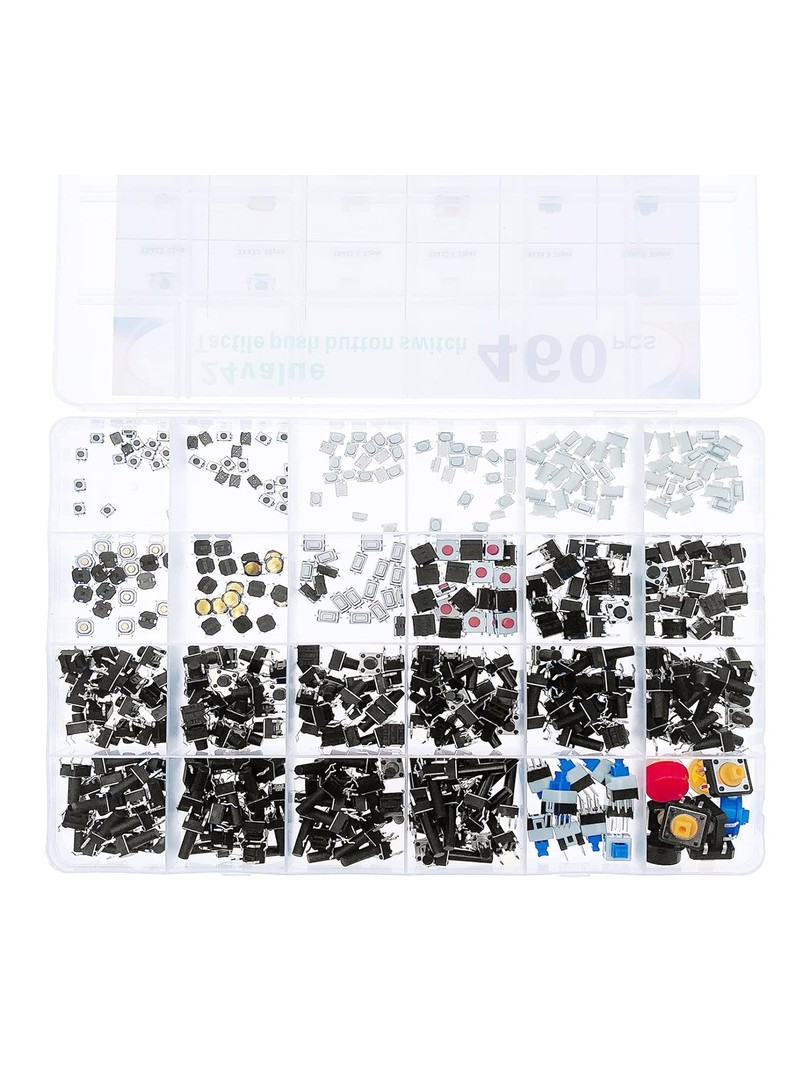

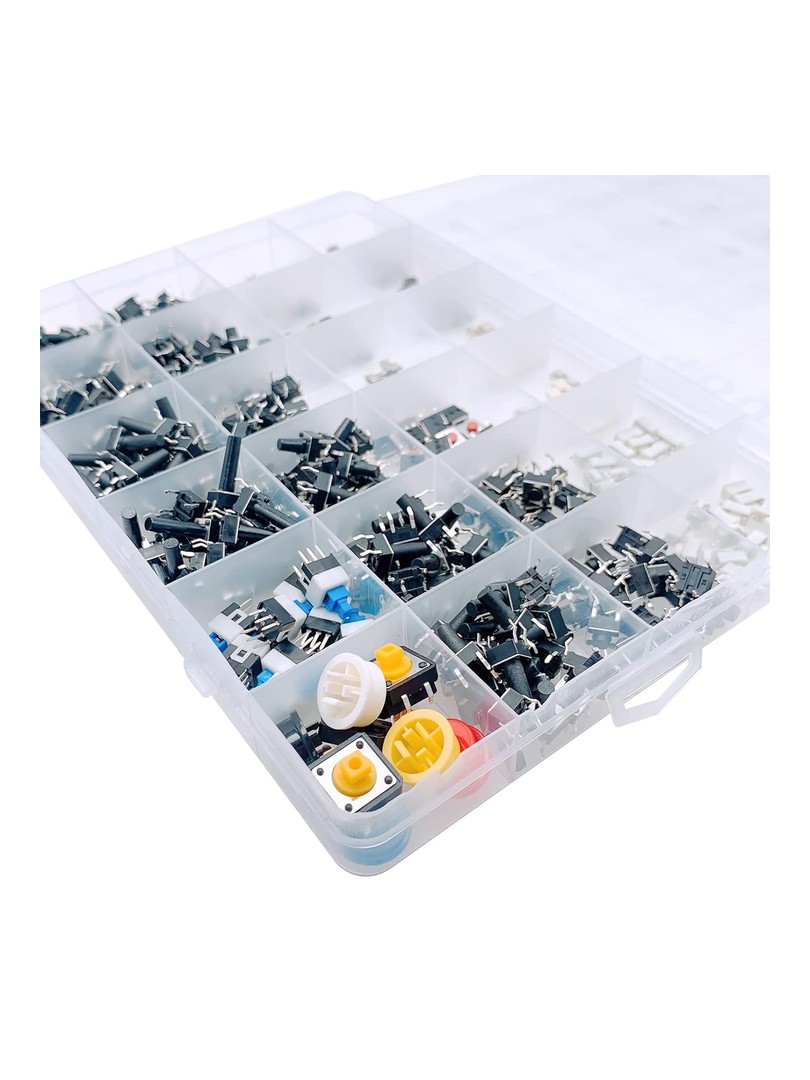

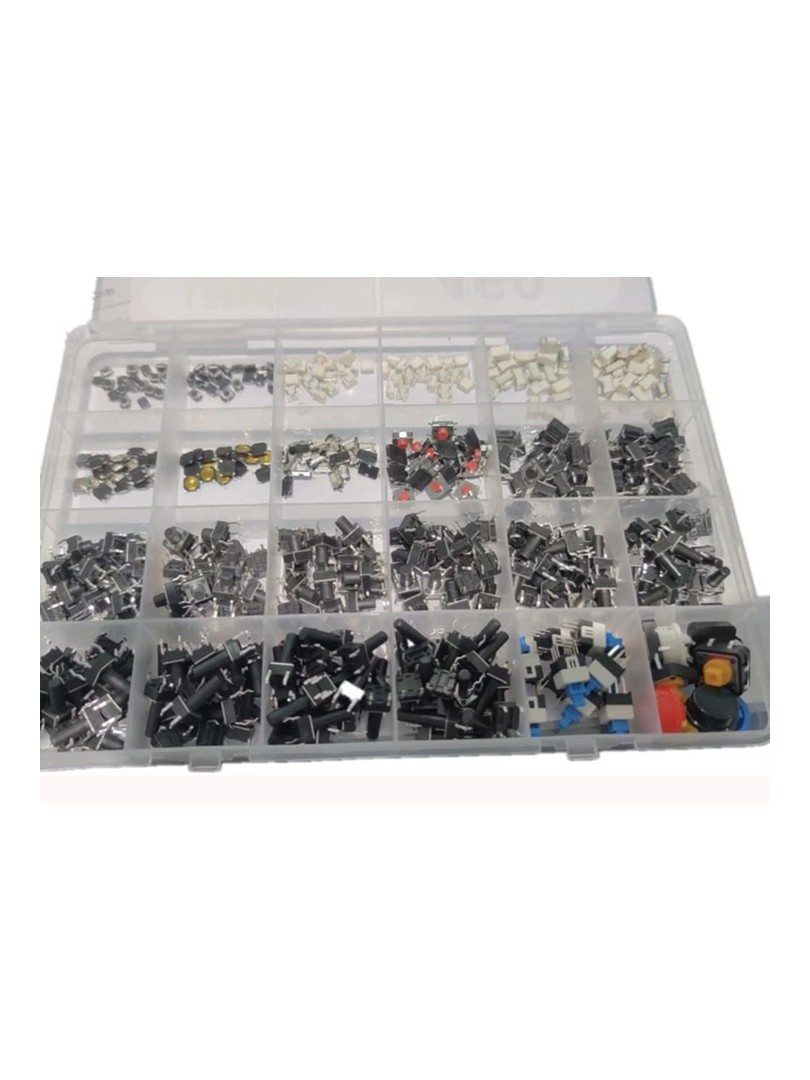

Mikroprzełączniki są posortowane według wymiarów korpusu i wysokości aktywatora, a następnie umieszczone w plastikowym organizerze ułatwiającym szybką identyfikację potrzebnego wariantu podczas prac montażowych lub naprawczych.

Główne cechy

Uniwersalność montażu: dostępne warianty dwupinowe i czteropinowe umożliwiają dopasowanie do różnych topologii płytek drukowanych

Zestaw wymiarów: korpusy od trzech do dwunastu milimetrów pozwalają na zastosowanie w projektach wymagających różnych wielkości przycisków

Działanie momentalne: styki normalnie otwarte zamykają obwód tylko podczas naciśnięcia i automatycznie powracają po zwolnieniu

Wyraźna odpowiedź taktylna: mechanizm zapewnia powtarzalne odczucie kliknięcia podczas aktywacji

Zorganizowane przechowywanie: komponenty posegregowane w plastikowym pudełku według typów i rozmiarów

Zasada działania

Przycisk taktylny działa jako przełącznik mechaniczny normalnie otwarty. Po naciśnięciu aktywatora metalowy kontakt przemieszcza się i zwiera obwód elektryczny, generując jednocześnie wyczuwalne sprzężenie zwrotne. Po zwolnieniu nacisku wewnętrzna sprężyna przywraca kontakt do pozycji początkowej, rozwierając obwód. Konstrukcja dwupinowa i czteropinowa różni się topologią wyprowadzeń, przy czym wariant czteropinowy zwiększa stałe mechaniczną montażu na płytce drukowanej.

Specyfikacja techniczna

Typ produktu: zestaw przycisków taktylnych

Łączna ilość: 460 szt.

Konfiguracje wyprowadzeń: 2-pin, 4-pin

Typ działania: momentalny (normalnie otwarty)

Sposób montażu: przewlekany (THT)

Typ styków: taktylny

Materiał obudowy: plastik

Materiał styków: metal

Rozmiary korpusów: 3×4 mm, 4×4 mm, 3×6 mm, 6×6 mm, 7×7 mm, 12×12 mm

Zakres wysokości aktywatorów: 0,8–16 mm

Uwagi

Przed instalacją należy sprawdzić zgodność rozstawu pinów z topologią płytki drukowanej.

Przyciski są przeznaczone wyłącznie do przełączania sygnałów niskonapięciowych i niskopradowych.

Podczas lutowania należy zachować prawidłową orientację wyprowadzeń.

Typowe zastosowania

Przyciski wejściowe w interfejsach użytkownika

Elektronika użytkowa i konsumencka

Urządzenia AGD i sprzęt gospodarstwa domowego

Projekty z mikrokontrolerem

Elektronika DIY i edukacyjna

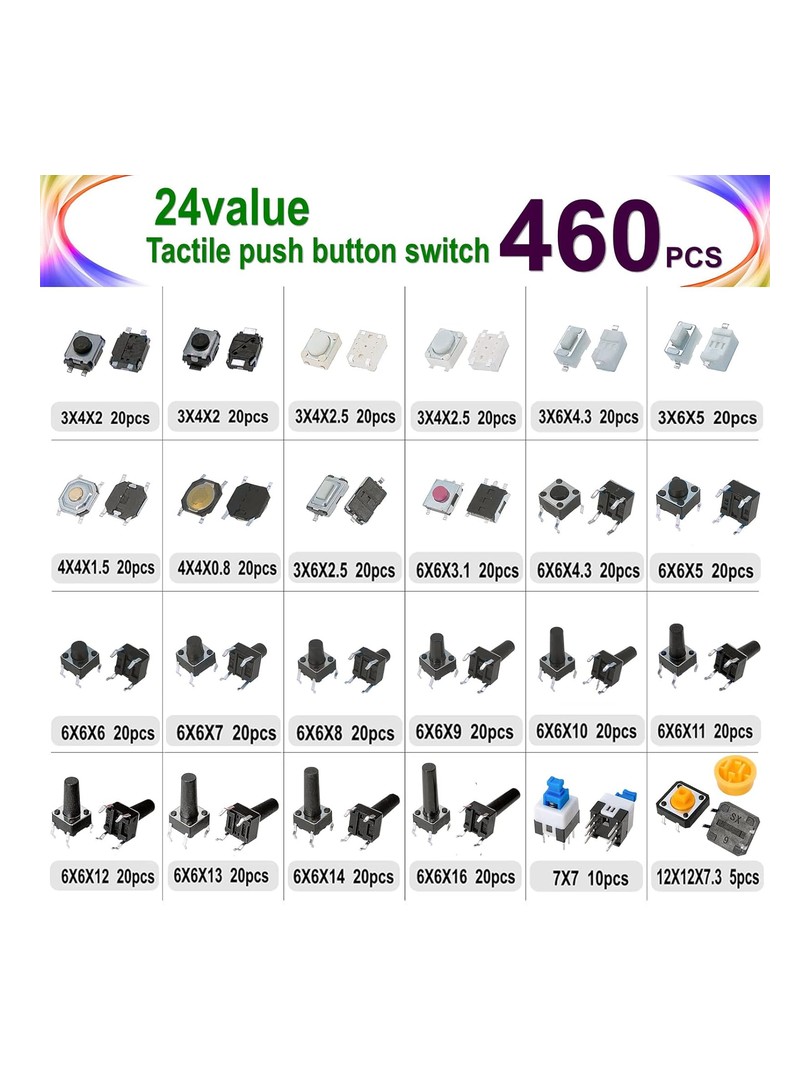

Zawartość zestawu

20 × przycisk taktylny 3 × 4 × 2 mm

20 × przycisk taktylny 3 × 4 × 2,5 mm

20 × przycisk taktylny 3 × 6 × 4,3 mm

20 × przycisk taktylny 3 × 6 × 5 mm

20 × przycisk taktylny 4 × 4 × 1,5 mm

20 × przycisk taktylny 4 × 4 × 0,8 mm

20 × przycisk taktylny 3 × 6 × 2,5 mm

20 × przycisk taktylny 6 × 6 × 3,1 mm

20 × przycisk taktylny 6 × 6 × 4,3 mm

20 × przycisk taktylny 6 × 6 × 5 mm

20 × przycisk taktylny 6 × 6 × 6 mm

20 × przycisk taktylny 6 × 6 × 7 mm

20 × przycisk taktylny 6 × 6 × 8 mm

20 × przycisk taktylny 6 × 6 × 9 mm

20 × przycisk taktylny 6 × 6 × 10 mm

20 × przycisk taktylny 6 × 6 × 11 mm

20 × przycisk taktylny 6 × 6 × 12 mm

20 × przycisk taktylny 6 × 6 × 13 mm

20 × przycisk taktylny 6 × 6 × 14 mm

20 × przycisk taktylny 6 × 6 × 16 mm

10 × przycisk taktylny 7 × 7 mm

5 × przycisk taktylny 12 × 12 × 7,3 mm

1 × plastikowe pudełko organizera

Zestaw ProRock stanowi kompletną kolekcję mikroprzełączników taktylnych umożliwiającą realizację prototypów, napraw oraz ogólnych zastosowań w elektronice sterującej.
