Zestaw dwustu przycisków taktowych ProRock to gotowy asortyment mikrowyłączników przewidzianych do wprowadzania danych użytkownika w obwodach elektronicznych i interfejsach sterujących. Przyciski o standardowej podstawie sześć na sześć milimetrów występują w dziesięciu wariantach wysokości actuatora, co umożliwia dopasowanie do różnych grubości paneli i obudów. Wszystkie elementy przechowywane są w plastikowym pojemniku ułatwiającym szybki wybór odpowiedniego wariantu podczas montażu i prototypowania.

Produkt przeznaczony dla twórców projektów elektronicznych, hobbystów i osób zajmujących się budową interfejsów sterujących wymagających bezpośredniej interakcji użytkownika z urządzeniem.

Główne cechy

Standardowa podstawa: kompatybilna z typowymi układami płytek PCB i breadboardów

Działanie chwilowe: styk normalnie otwarty zamykany po naciśnięciu, powrót po zwolnieniu

Dziesięć wysokości actuatora: dostosowanie do różnych grubości paneli czołowych i obudów

Wyraźna informacja dotykowa: wyczuwalne potwierdzenie naciśnięcia przycisku

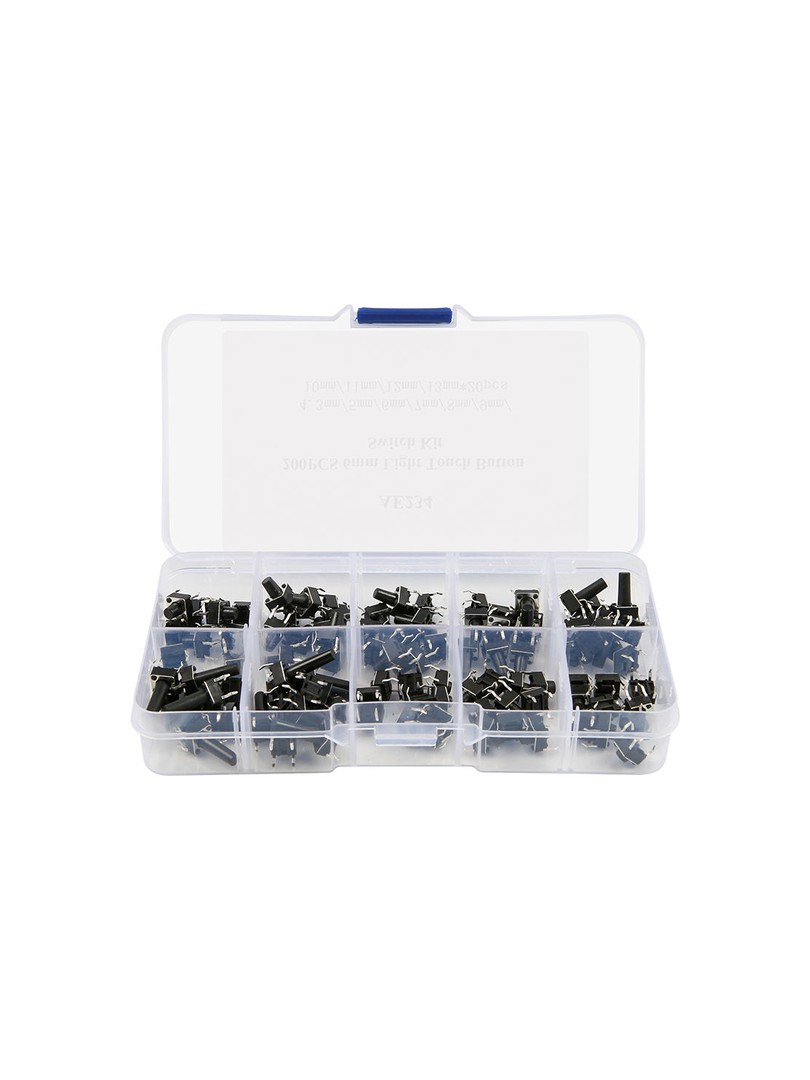

Organizacja w pojemniku: wszystkie warianty uporządkowane w przeźroczystym pudełku

Zasada działania

Przycisk taktowy zawiera metalową kopułkę wewnątrz obudowy, która pod wpływem nacisku ulega odkształceniu i zwiera styki elektryczne. Po zwolnieniu nacisku kopułka powraca do pierwotnego kształtu, otwierając obwód. Charakterystyczny „klik" to sygnał przejścia punktu przełączenia. Konstrukcja czteropinowa zwiększa stałe mechaniczną i działający połączenia z płytką drukowaną.

Specyfikacja techniczna

Typ produktu: Zestaw przycisków taktowych

Łączna liczba przycisków: 200 szt.

Wymiary korpusu przycisku: 6 × 6 mm

Dostępne wysokości actuatora: 4,3 mm, 5 mm, 6 mm, 7 mm, 8 mm, 9 mm, 10 mm, 11 mm, 12 mm, 13 mm

Liczba przycisków na wysokość: 20 szt.

Typ przełącznika: Chwilowy (normalnie otwarty)

Rodzaj montażu: Przez otwory (THT)

Liczba wyprowadzeń: 4

Typ styku: Taktowy

Materiał obudowy: Tworzywo sztuczne

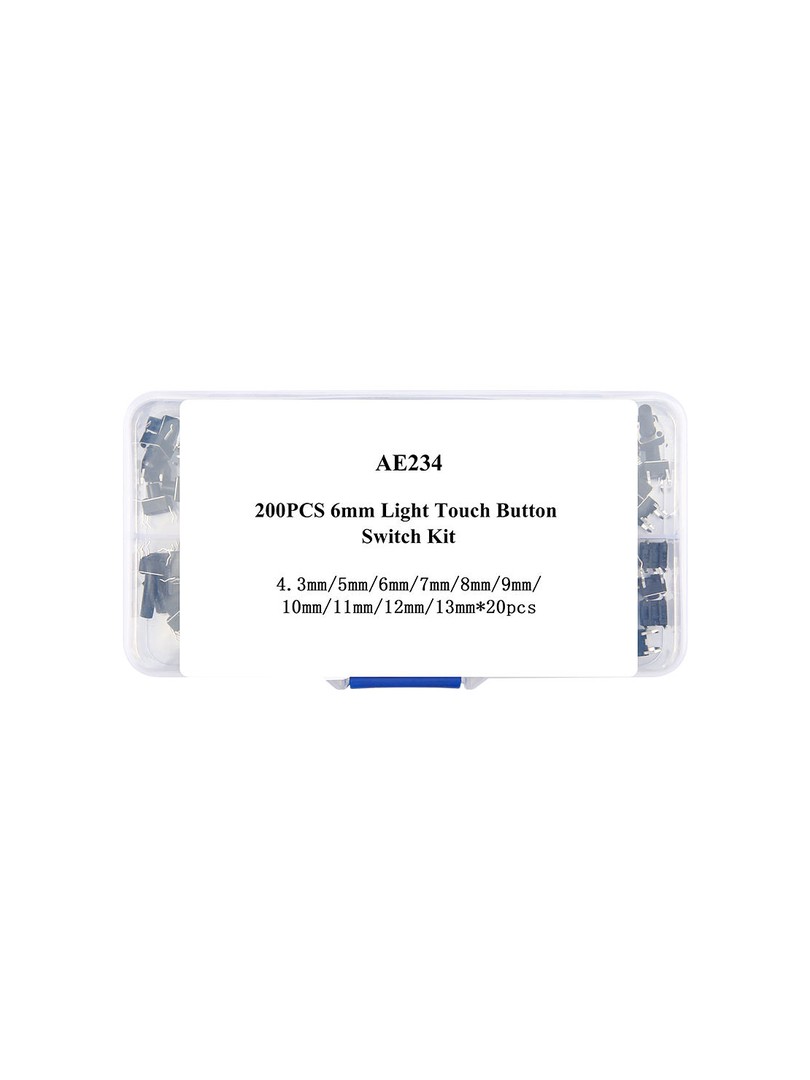

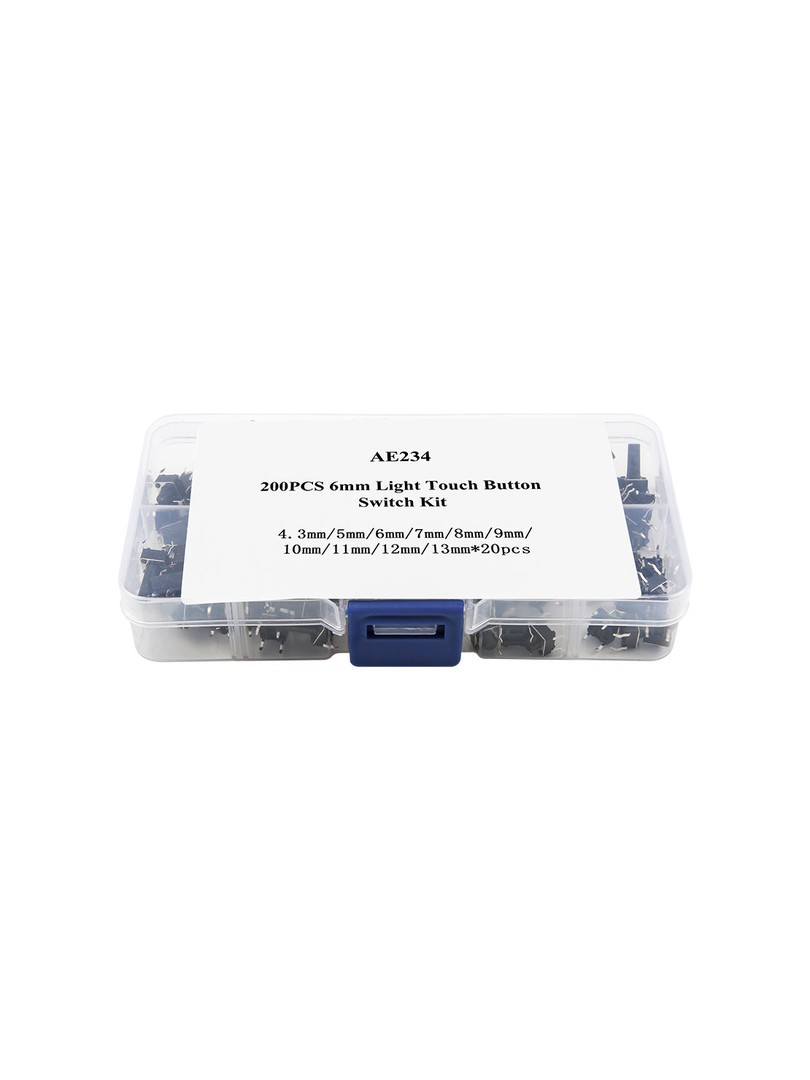

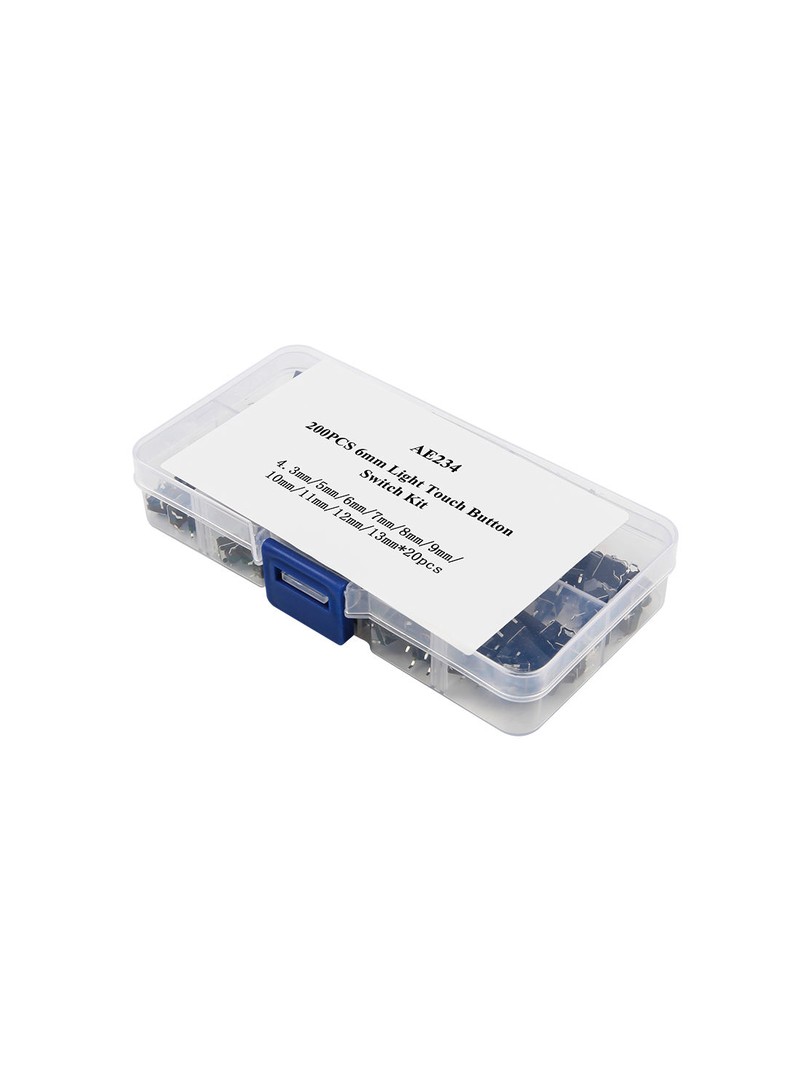

Pakowanie: Plastikowy pojemnik

Uwagi

Przed montażem należy sprawdzić zgodność wysokości actuatora z grubością obudowy lub panelu czołowego.

Przyciski przeznaczone do zastosowań sygnałowych o niskim napięciu i prądzie.

Podczas lutowania należy zachować prawidłową orientację pinów względem płytki PCB.

Typowe zastosowania

Przyciski wejściowe w urządzeniach elektronicznych

Interfejsy mikrokontrolerów i płytek rozwojowych

Panele sterujące i interfejsy operatorskie

Prototypowanie i projekty DIY

Projekty edukacyjne i dydaktyczne

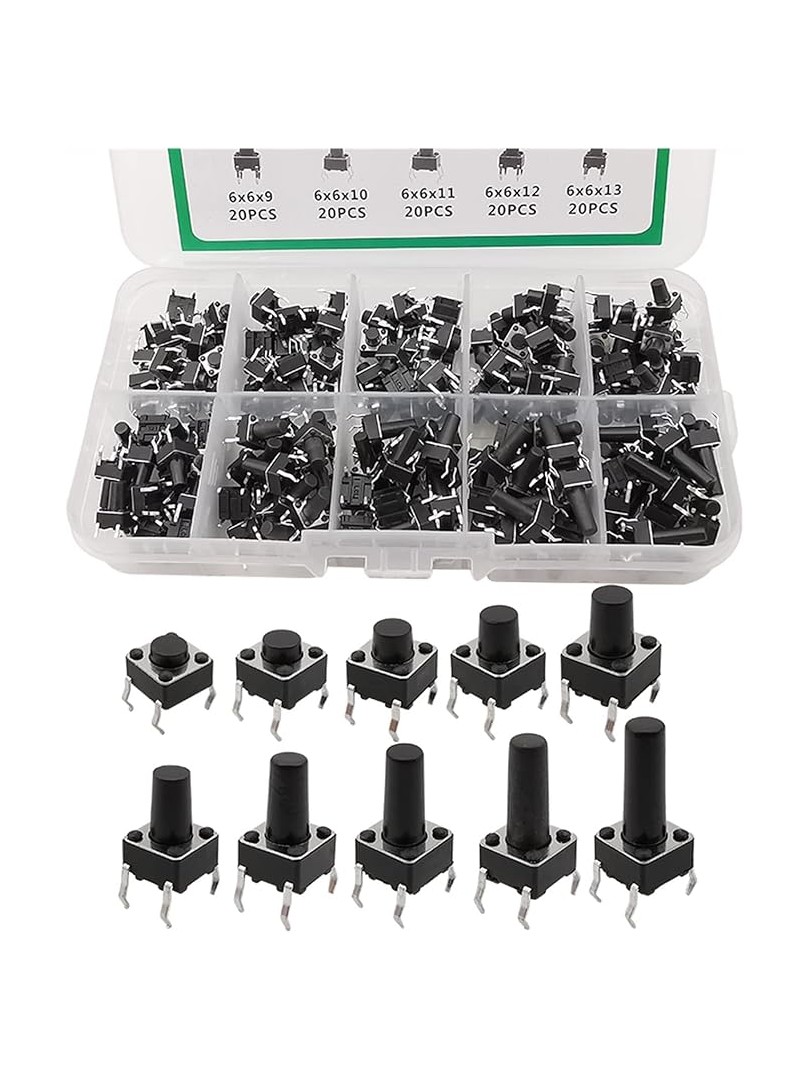

Zawartość zestawu

20 × Przycisk taktowy – wysokość actuatora 4,3 mm

20 × Przycisk taktowy – wysokość actuatora 5 mm

20 × Przycisk taktowy – wysokość actuatora 6 mm

20 × Przycisk taktowy – wysokość actuatora 7 mm

20 × Przycisk taktowy – wysokość actuatora 8 mm

20 × Przycisk taktowy – wysokość actuatora 9 mm

20 × Przycisk taktowy – wysokość actuatora 10 mm

20 × Przycisk taktowy – wysokość actuatora 11 mm

20 × Przycisk taktowy – wysokość actuatora 12 mm

20 × Przycisk taktowy – wysokość actuatora 13 mm

1 × Plastikowy pojemnik do przechowywania

Zestaw ProRock z dwustoma przyciskami taktywnymi stanowi uniwersalny wybór do budowy interfejsów sterujących, prototypowania i realizacji codziennych projektów elektronicznych wymagających działający przycisków użytkownika.
