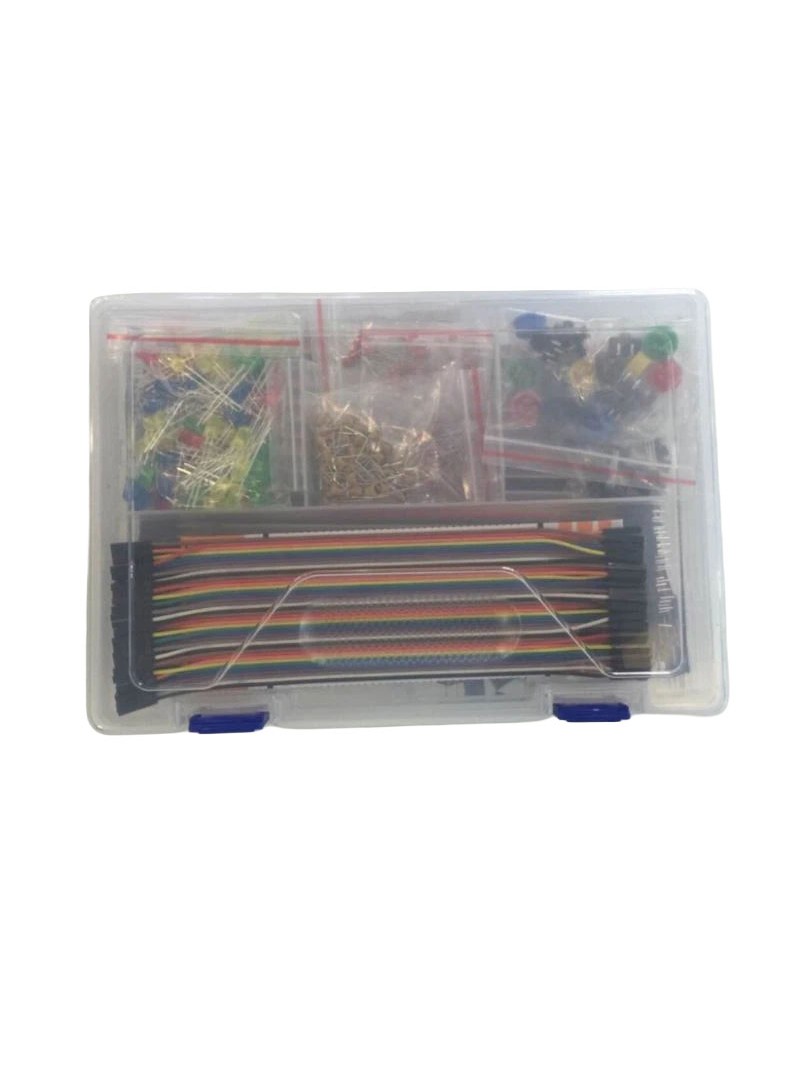

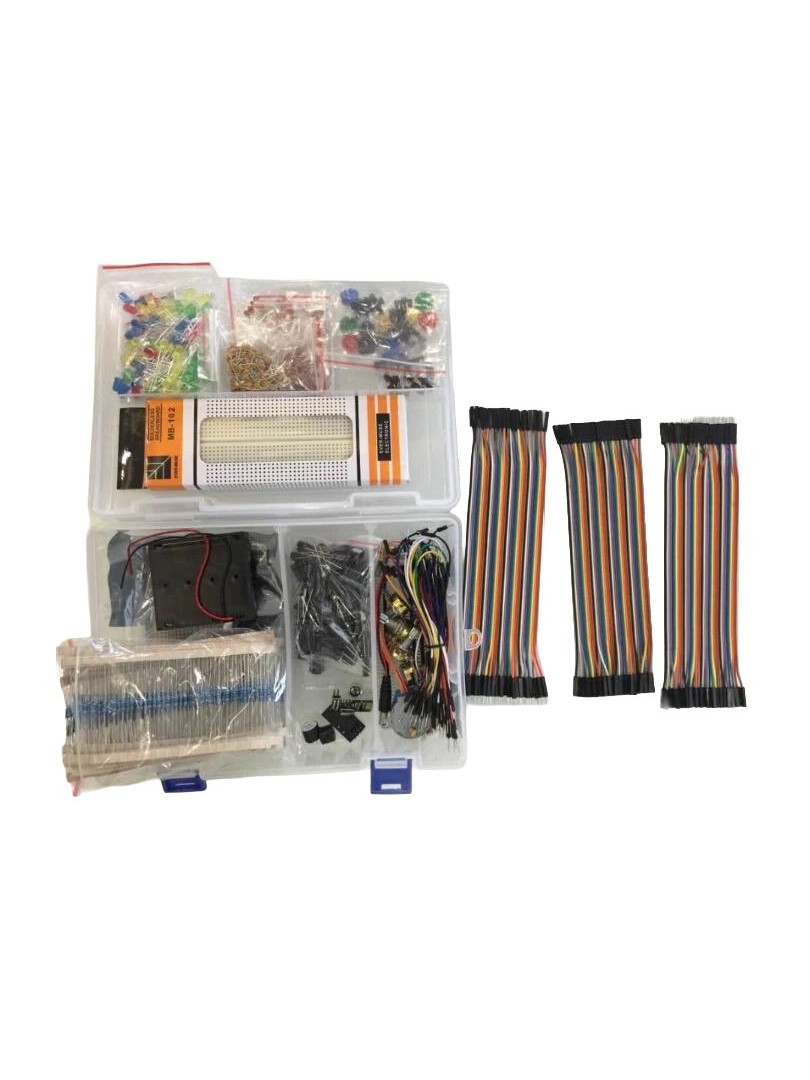

ProRock Starter Kit to zestaw komponentów elektronicznych przeznaczony do budowy układów prototypowych na płytkach stykowych. Zawiera podzespoły bierne, aktywne, moduły sterujące, moduły komunikacji bezprzewodowej oraz komplet przewodów połączeniowych. Wszystkie elementy umieszczone są w plastikowym futerale zapewniającym wygodne przechowywanie i transport.

Zestaw wspiera realizację projektów edukacyjnych, prototypowanie układów analogowych i cyfrowych oraz eksperymenty z platformami kompatybilnymi z Arduino IDE. Elementy są kompatybilne ze standardowymi płytkami stykowymi typu breadboard.

Główne cechy

Szeroki wybór komponentów biernych: rezystory różnych wartości, kondensatory ceramiczne i elektrolityczne do budowy układów filtrujących i zasilających

Elementy półprzewodnikowe: tranzystory NPN, diody uniwersalne i prostownicze, diody LED w różnych kolorach oraz diody RGB

Moduły komunikacji bezprzewodowej: dwa moduły NRF24L01+ pracujące w paśmie 2.4GHz umożliwiające wymianę danych między układami

Wyświetlacz LCD z interfejsem IIC: moduł wyświetlacza alfanumerycznego z konwerterem magistrali I2C redukującym liczbę zajętych pinów

Moduły sterujące: przekaźnik jednokanałowy z optoizolacją oraz sterownik silnika krokowego ULN2003 z dołączonym silnikiem

Elementy dźwiękowe: brzęczyk aktywny, brzęczyk pasywny oraz głośnik umożliwiające generowanie sygnałów akustycznych

Dwie płytki stykowe: breadboard z czterysta punktami stykowymi oraz większy układ z osiemset trzydziestu punktami do rozbudowanych projektów

Zasilanie układów: koszyk na cztery ogniwa AA oraz złącze baterii dziewięciowoltowej z wtyczką DC

Organizacja komponentów: futerał plastikowy z przegródkami ułatwiający segregację i identyfikację elementów

Specyfikacja techniczna

Rezystory: 300 szt., wartości zróżnicowane

Kondensatory ceramiczne: 220 szt.

Kondensatory elektrolityczne: 50 szt.

Tranzystory 2N2222: 25 szt.

Diody 1N4148: 25 szt.

Diody prostownicze 1N4007: 25 szt.

Diody LED 5mm: 100 szt. (czerwone, zielone, żółte, niebieskie)

Diody RGB: 5 szt.

Moduły NRF24L01+: 2 szt., częstotliwość 2.4GHz

Moduł wyświetlacza: LCD1602 z interfejsem IIC

Moduł przekaźnika: 1 kanał, z optoizolacją

Moduł sterownika: ULN2003

Silnik krokowy: napięcie zasilania 5V

Potencjometry: 5 szt., rezystancja 10kΩ

Koszyk na baterie: 4 × AA, napięcie wyjściowe 6V

Złącze baterii: 9V z wtyczką DC

Nakładki przełączników: 10 szt. (po 2 szt. w kolorach: czarny, czerwony, zielony, żółty, niebieski)

Przewody połączeniowe: 65 szt.

Listwy goldpin męskie: 1 × 40 pinów

Listwy goldpin żeńsko-męskie: 1 × 40 pinów

Listwy goldpin żeńsko-żeńskie: 1 × 40 pinów

Listwy pinowe proste: 5 szt., 1 × 40 pinów

Płytka stykowa mniejsza: 400 punktów

Płytka stykowa większa: 830 punktów

Głośnik: moc 0.5W, impedancja 8Ω

Dioda laserowa: długość fali 650nm, moc 5mW

Typowe zastosowania

Nauka podstaw elektroniki i projektowania układów na płytkach stykowych

Prototypowanie prostych i złożonych systemów wbudowanych

Projekty edukacyjne w ramach programów STEM i warsztatów technicznych

Budowa układów komunikacji bezprzewodowej między mikrokontrolerami

Realizacja projektów Arduino z wykorzystaniem czujników, wyświetlaczy i silników

Eksperymenty z układami analogowymi i cyfrowymi

Zawartość zestawu

300 × Rezystory (wartości zróżnicowane)

220 × Kondensatory ceramiczne

50 × Kondensatory elektrolityczne

25 × Tranzystory 2N2222

25 × Diody 1N4148

25 × Diody prostownicze 1N4007

1 × Moduł przekaźnika 1-kanałowy z optoizolacją

1 × Moduł sterownika ULN2003

1 × Silnik krokowy 5V

2 × Moduły bezprzewodowe NRF24L01+ 2.4GHz

100 × Diody LED 5mm (czerwone, zielone, żółte, niebieskie)

5 × Diody LED RGB

1 × Koszyk na baterie 4 × AA (6V)

1 × Złącze baterii 9V z wtyczką DC

10 × Nakładki przełączników (po 2 szt.: czarne, czerwone, zielone, żółte, niebieskie)

1 × Moduł wyświetlacza LCD1602 IIC

5 × Potencjometry 10kΩ

65 × Przewody połączeniowe

1 × Listwa goldpin męska 1 × 40 pinów

1 × Listwa goldpin żeńsko-męska 1 × 40 pinów

1 × Listwa goldpin żeńsko-żeńska 1 × 40 pinów

1 × Brzęczyk aktywny

1 × Brzęczyk pasywny

5 × Listwy pinowe proste 1 × 40 pinów

1 × Płytka stykowa breadboard 400
