Zestaw ProRock Waterproof Solder Seal Wire Connector to gotowy assortment wodoodpornych złączek lutowniczych do szybkiego i z tworzywa łączenia przewodów bez konieczności użycia tradycyjnych narzędzi do zaciskania lub lutownicy. Każda złączka zawiera wbudowany pierścień lutowniczy oraz tulejkę termokurczliwą z warstwą kleju, co zapewnia jednoczesne połączenie mechaniczne, ciągłość elektryczną i ochronę przed wilgocią w jednym procesie nagrzewania. Zestaw obejmuje złączki oznaczone kolorami odpowiadającymi różnym przekrojom przewodów, zapakowane w praktyczne pudełko do przechowywania.

Złączki przeznaczone są do zastosowań w motoryzacji, elektronice morskiej, instalacjach zewnętrznych oraz ogólnych pracach elektrycznych wymagających ochrony przed wilgocią i korozją.

Główne cechy

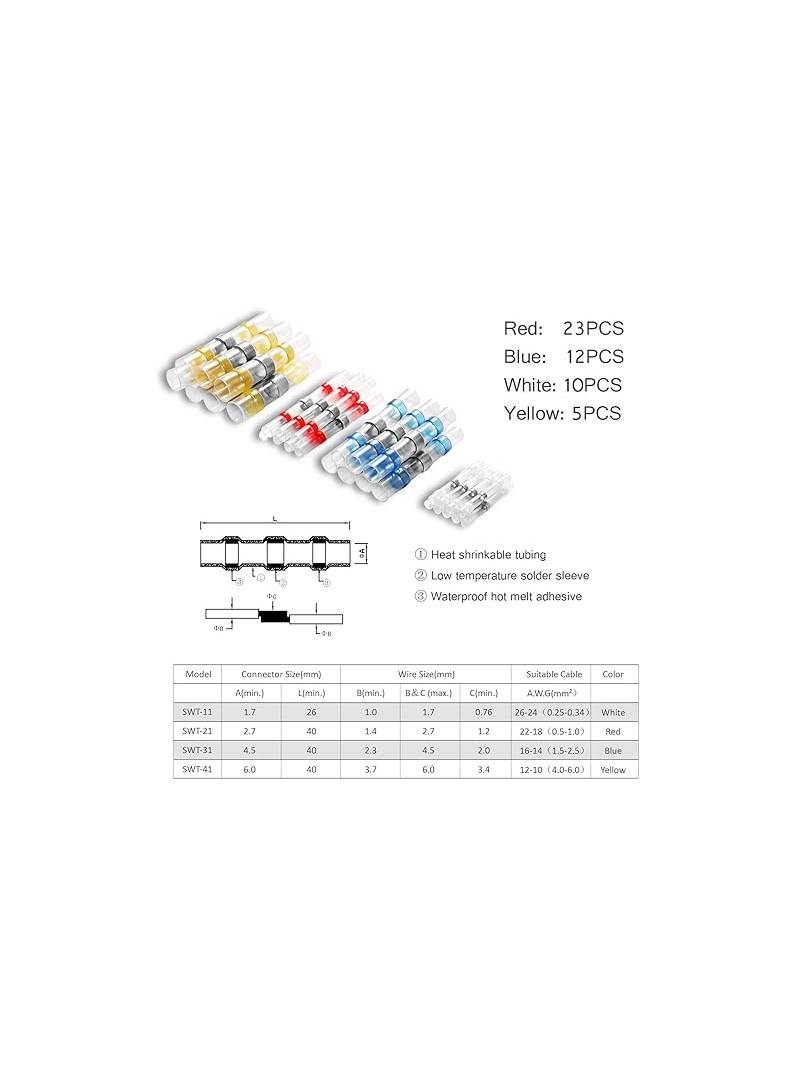

Konstrukcja solder seal: połączenie lutowania i izolacji w jednym kroku dzięki pierścieniowi lutowniczemu aktywowanemu ciepłem

Wodoodporność: tulejka termokurczliwa z warstwą kleju zapewnia szczelne zamknięcie przed wilgocią

Rdzeń miedziany: przewodnik wykonany z miedzi zapewnia działający przewodność elektryczną

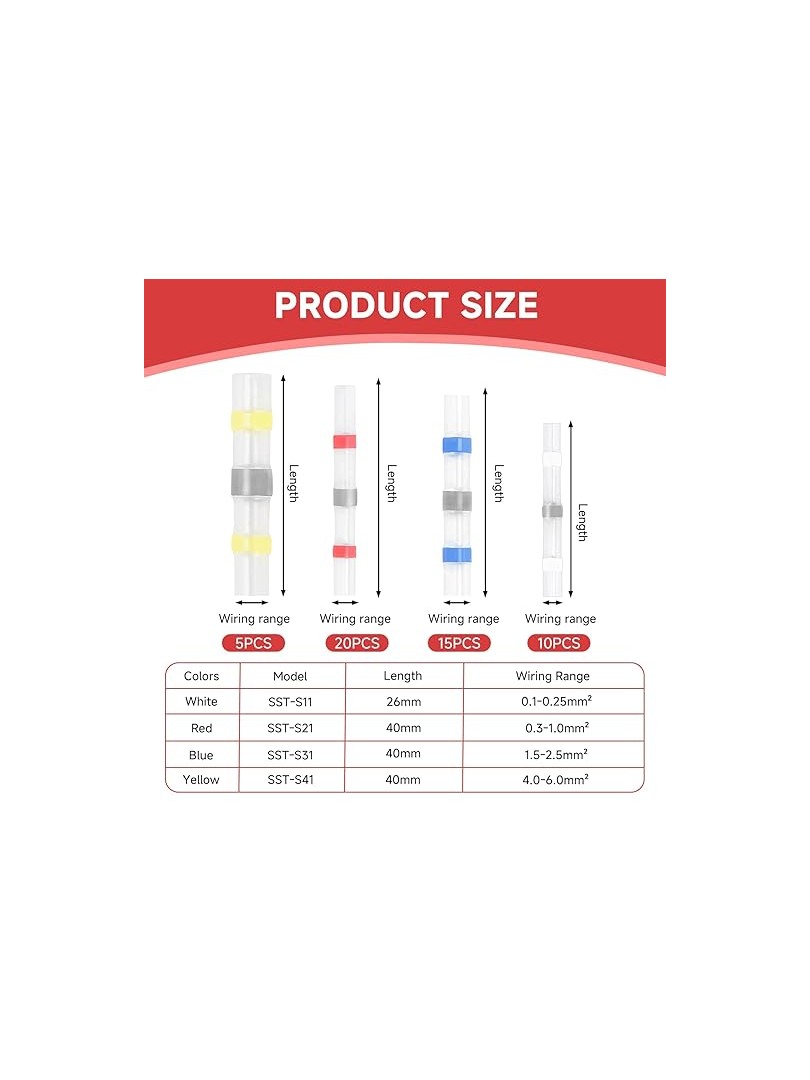

Oznaczenia kolorystyczne: szybka identyfikacja złączki odpowiedniej do przekroju przewodu

Montaż beznarzędziowy: do aktywacji złączki wystarczy opalarka lub pistolet na gorące powietrze

Zasada działania

Połączenie przewodów odbywa się poprzez wprowadzenie odseparowanych żył do obu końców złączki, a następnie równomierne nagrzanie całej tulejki opalarką. Pod wpływem ciepła pierścień lutowniczy topi się i łączy przewody elektrycznie, podczas gdy warstwa kleju w tulejce termokurczliwej rozpuszcza się i uszczelnia miejsce styku. Po ostygnięciu powstaje z tworzywa, wodoodporne i mechanicznie z tworzywa połączenie.

Specyfikacja techniczna

Typ produktu: zestaw złączek lutowniczych typu butt splice z tulejką termokurczliwą

Ilość w zestawie: 50 szt.

Typ złączki: butt splice (łączenie przewodów end-to-end)

Materiał przewodnika: miedź

Materiał izolacji: tulejka termokurczliwa z warstwą kleju

Metoda połączenia: lutowanie aktywowane ciepłem (heat-activated solder seal)

Wodoodporność: Tak

Opakowanie: plastikowe pudełko do przechowywania

Uwagi

Należy używać opalarki lub pistoletu na gorące powietrze do równomiernego nagrzewania złączki aż do momentu rozpływu lutu.

Przed włożeniem przewodu do złączki należy prawidłowo usunąć izolację z końcówek żył.

Po zakończeniu lutowania należy odczekać do pełnego ostygnięcia złącza przed poddaniem go obciążeniom mechanicznym.

Typowe zastosowania

Instalacje elektryczne w pojazdach samochodowych i naprawy okablowania

Systemy elektryczne w motocyklach i jednostkach pływających

Zewnętrzne połączenia kablowe wymagające wodoodporności

Prace konserwacyjne i naprawcze w elektronice użytkowej

Okablowanie niskonapięciowe zasilające i sygnałowe

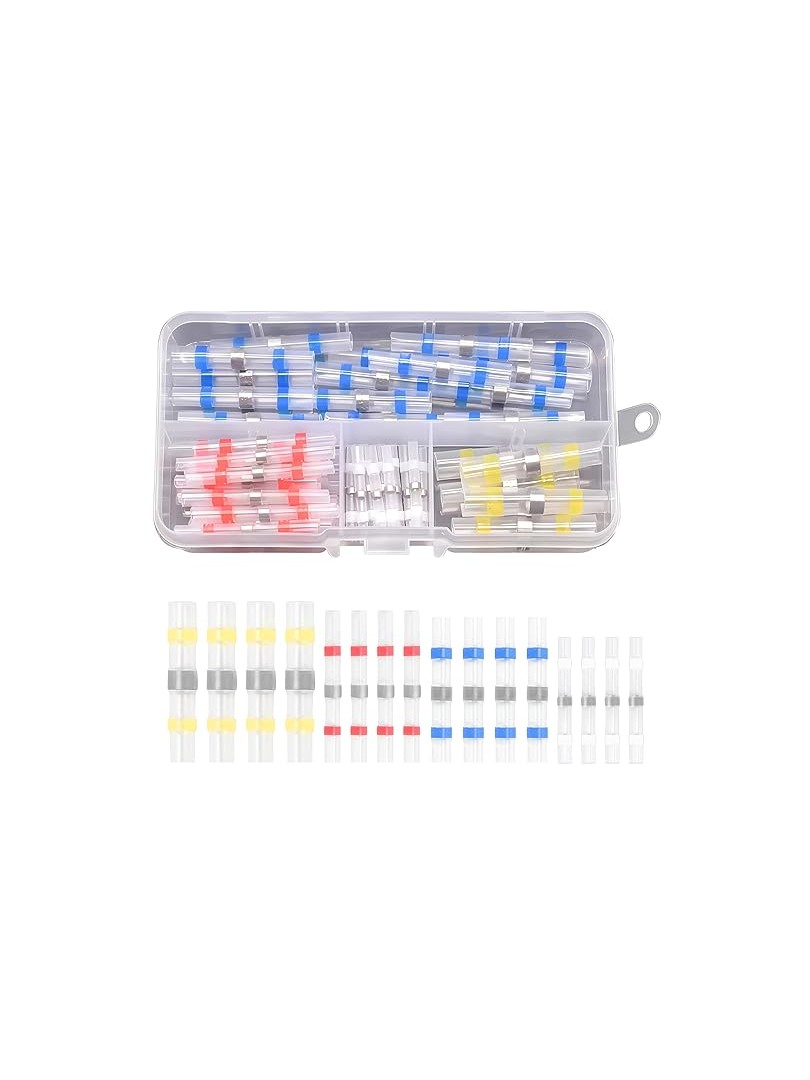

Zawartość zestawu

21 × Czerwona złączka lutownicza z tulejką termokurczliwą

12 × Niebieska złączka lutownicza z tulejką termokurczliwą

12 × Biała złączka lutownicza z tulejką termokurczliwą

5 × Żółta złączka lutownicza z tulejką termokurczliwą

1 × Plastikowe pudełko do przechowywania

Zestaw ProRock Waterproof Solder Seal Wire Connector stanowi praktyczne rozwiązanie do tworzenia szczelnych połączeń przewodów w środowiskach narażonych na wilgoć i zabrudzenia. Złączki znajdują zastosowanie w motoryzacji, elektronice morskiej oraz ogólnych pracach elektrycznych wymagających szybkiego i z tworzywa montażu.
