ProRock SMD 3725 Komponentów 0805 Resistory i Kondensatory

ProRock Zestaw 3725 Komponentów SMD 0805 – Rezystory i Kondensatory w Książce Próbnej

3725 komponentów SMD | obudowa 0805 | 80 różnych wartości | rezystory YAGEO i kondensatory Murata | organizacja w książce próbnej

Zestaw ProRock stanowi przeznaczony asortyment elementów montażowych typu SMD przeznaczony do prototypowania elektroniki, napraw oraz zastosowań laboratoryjnych. Rezystory i kondensatory w obudowie 0805 są zorganizowane w formie książki próbnej, umożliwiając szybki dostęp do powszechnie wykorzystywanych wartości elementów biernych.

Zestaw przeznaczony jest dla inżynierów, studentów kierunków technicznych oraz twórców projektów elektronicznych regularnie pracujących z projektami wykorzystującymi elementy SMD. Komponenty pochodzą od uznanych producentów – rezystory YAGEO oraz kondensatory Murata.

Główne cechy

• Gotowy asortyment: obejmuje najpopularniejsze wartości rezystorów i kondensatorów stosowanych w elektronice
• Obudowa 0805: rozmiar umożliwiający zarówno lutowanie ręczne, jak i montaż automatyczny

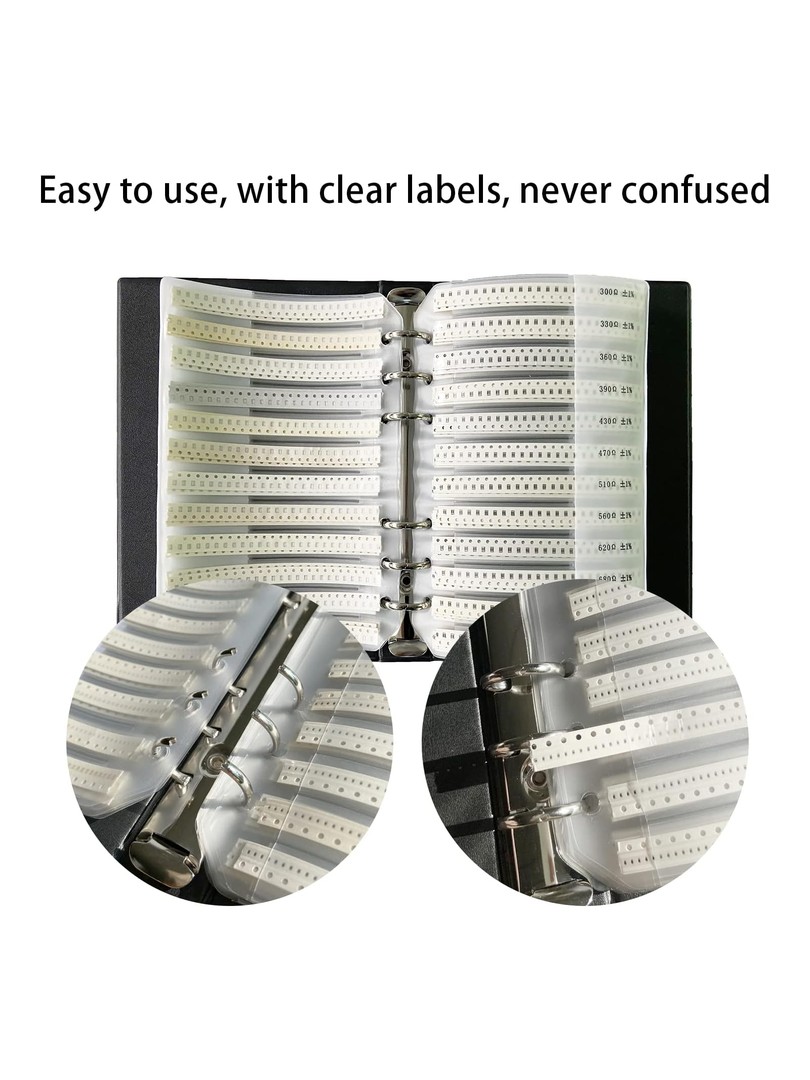

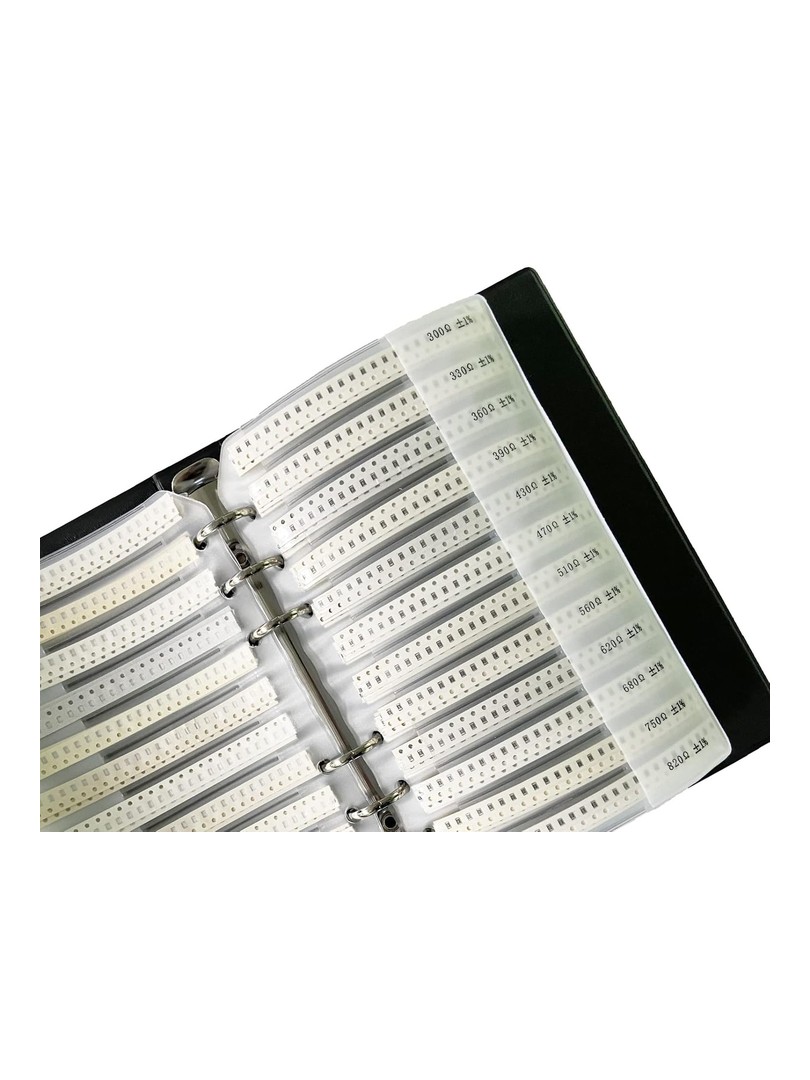

• Organizacja książkowa: komponenty opisane i pogrupowane według wartości dla szybkiej identyfikacji
• Renomowani producenci: rezystory marki YAGEO oraz kondensatory marki Murata zapewniają powtarzalne parametry
• Uniwersalność procesów: komponenty nadają się do lutowania ręcznego, gorącym powietrzem oraz metodą reflow

Zasada działania

Rezystory realizują dokładny wartości rezystancji wykorzystywane do ograniczania prądu oraz dzielenia napięcia w obwodach elektrycznych. Kondensatory magazynują i uwalniają ładunek elektryczny, pełniąc funkcje filtrujące, sprzęgające oraz określające stałe czasowe. Obudowa 0805 w formacie metrycznym 2012 stanowi kompromis między łatwością montażu a gęstością upakowania komponentów na płytce drukowanej.

Specyfikacja techniczna

• Typ produktu: zestaw rezystorów i kondensatorów SMD
• Całkowita liczba komponentów: 3725 szt.
• Rozmiar obudowy: 0805 (2012 metryczny)
• Liczba różnych wartości: 80
• Liczba rezystorów: 3025 szt.
• Liczba kondensatorów: 700 szt.
• Tolerancja rezystorów: ±5 % (większość wartości), ±1 % (wybrane wartości)
• Typy dielektryków kondensatorów: C0G (NP0), X7R
• Napięcie znamionowe kondensatorów: do 50 V
• Format przechowywania: książka próbna z opisanymi wartościami

Uwzględnione wartości rezystorów (0805)

0 Ω, 1 Ω, 1.2 Ω, 1.5 Ω, 2 Ω, 2.7 Ω, 3.3 Ω, 4.3 Ω, 5.1 Ω, 6.8 Ω, 8.2 Ω

10 Ω, 12 Ω, 15 Ω, 20 Ω, 27 Ω, 33 Ω, 43 Ω, 51 Ω, 68 Ω, 82 Ω

100 Ω, 120 Ω, 150 Ω, 200 Ω, 270 Ω, 330 Ω, 430 Ω, 510 Ω, 680 Ω, 820 Ω

1 kΩ, 1.2 kΩ, 1.5 kΩ, 2 kΩ, 2.7 kΩ, 3.3 kΩ, 4.3 kΩ, 5.1 kΩ, 6.8 kΩ, 8.2 kΩ

10 kΩ, 12 kΩ, 15 kΩ, 20 kΩ, 27 kΩ, 33 kΩ, 43 kΩ, 51 kΩ, 68 kΩ, 82 kΩ

100 kΩ, 120 kΩ, 150 kΩ, 200 kΩ, 270 kΩ, 330 kΩ, 430 kΩ, 510 kΩ, 680 kΩ, 820 kΩ

1 MΩ, 2 MΩ

Uwzględnione wartości kondensatorów (0805)

15 pF, 22 pF, 27 pF, 33 pF, 47 pF, 68 pF, 82 pF

100 pF, 120 pF, 150 pF, 180 pF

220 pF, 1 nF, 10 nF

100 nF, 470 nF

1 µF

Uwagi

• Wartości i ilości komponentów zostały dobrane z myślą o typowych zastosowaniach w elektronice praktycznej.

Typowe zastosowania

• Prototypowanie i rozwój projektów elektronicznych
• Montaż i testowanie płytek drukowanych PCB
• Naprawa i wymiana komponentów SMD
• Laboratoria edukacyjne i szkolenia techniczne
• Projekty DIY i maker

Zawartość zestawu

• 1 × Książka próbna z rezystorami SMD 0805 (3025 szt.)
• 1 × Książka próbna z kondensatorami SMD 0805 (700 szt.)

Zestaw ProRock dostarcza szeroki wybór wysokiej jakości elementów biernych w kompaktowej, dobrze zorganizowanej formie, stanowiąc niezbędne narzędzie dla każdego warsztatu elektronicznego.
