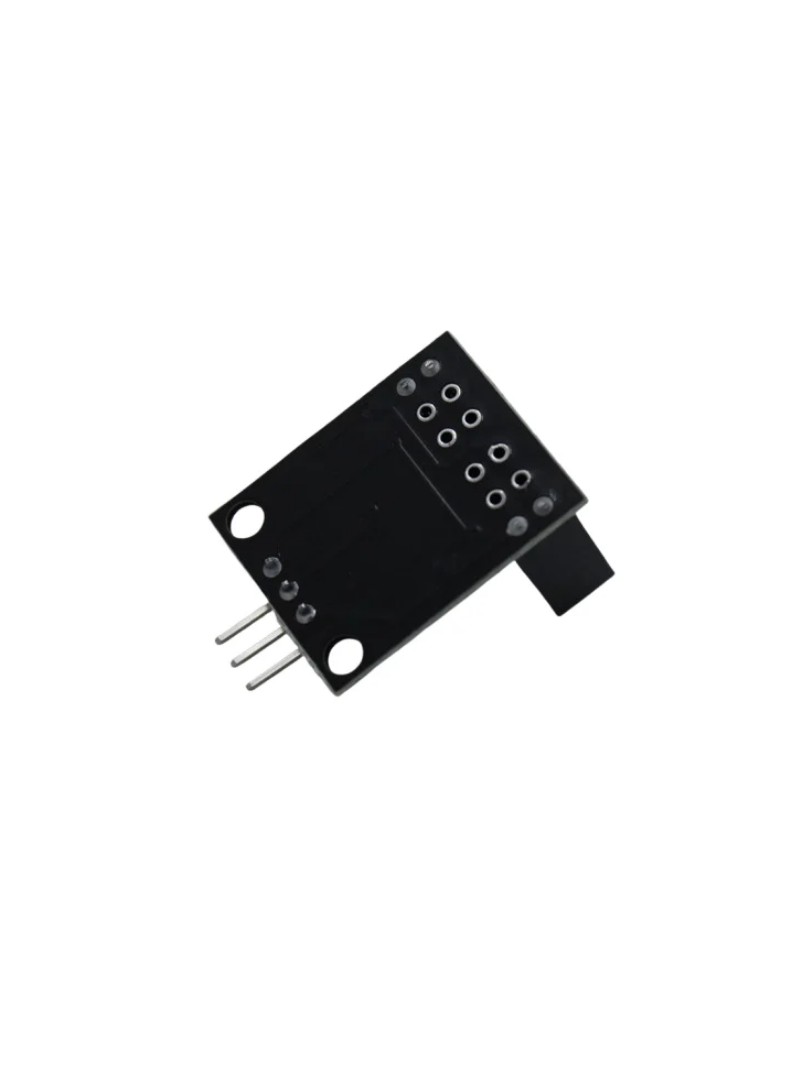

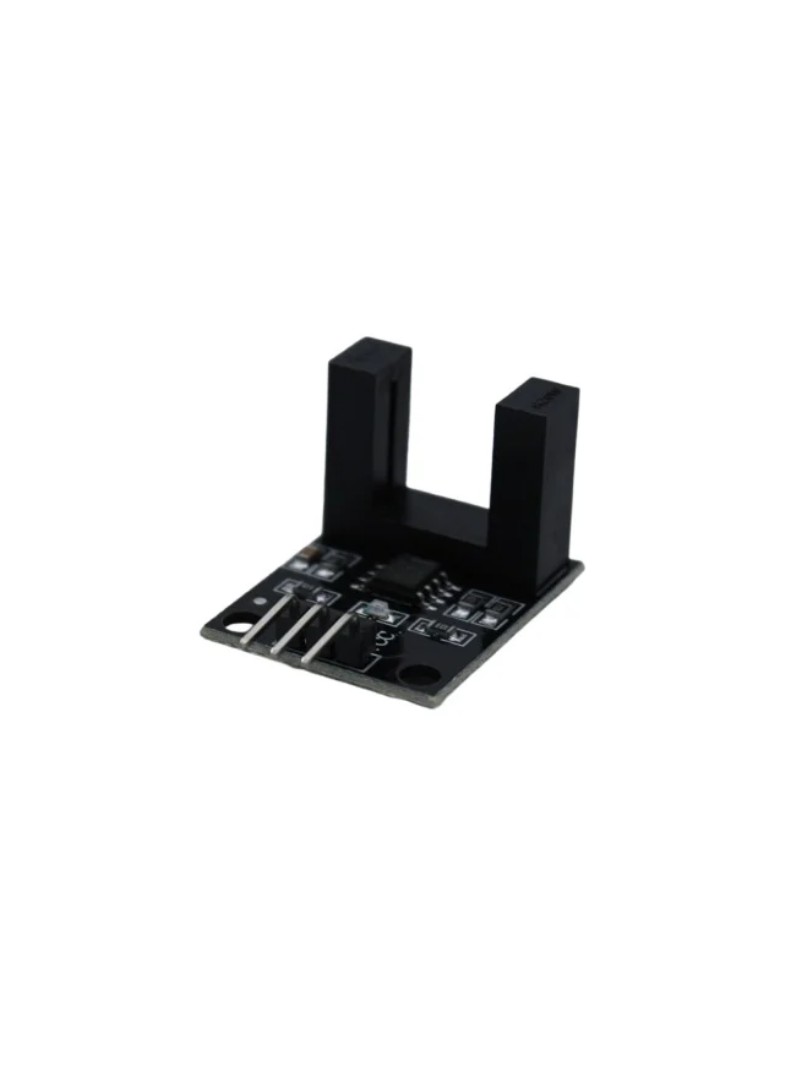

Czujnik fotokorelacyjny ProRock to modułowy sensor wykorzystujący detekcję podczerwieni do zliczania obiektów przemysłowych i pomiaru prędkości obrotowej. Konstrukcja szczelinowa umożliwia bezdotykowe wykrywanie przechodzących przedmiotów przez przerwanie wiązki IR między nadajnikiem a odbiornikiem.

Moduł przeznaczony jest do integracji z systemami automatyki przemysłowej, licznikami produkcyjnymi oraz projektami mikroprocesorowymi wymagającymi powtarzalnego wyzwalania sygnału cyfrowego.

Główne cechy

Detekcja fotokorelacyjna: bezdotykowe wykrywanie obiektów przez analizę korelacji sygnału podczerwonego

Konstrukcja szczelinowa: optyczna szczelina zapewnia dokładny wykrywanie przejścia przedmiotu

Wyjście cyfrowe: jednokanałowy sygnał przełączający kompatybilny z mikrokontrolerem

Logika aktywna niskiego stanu: wyjście przechodzi do stanu niskiego podczas wykrycia

Wskaźnik wbudowany: wizualna sygnalizacja zdarzenia detekcji na module

Wykonanie przemysłowe: konstrukcja przystosowana do pracy ciągłej w środowisku automatyki

Zasada działania

Nadajnik i odbiornik podczerwieni umieszczone są po przeciwnych stronach szczeliny optycznej. Gdy obiekt przechodzi przez szczelinę, wiązka IR zostaje przerwana. Układ korelacyjny przetwarza zmianę natężenia sygnału i wyzwala komparator LM393. Wyjście przełącza się do stanu niskiego sygnalizując poprawne wykrycie przejścia obiektu.

Specyfikacja techniczna

Typ produktu: moduł czujnika fotokorelacyjnego podczerwieni

Komparator: LM393

Metoda detekcji: korelacja szczelinowa podczerwieni

Szerokość szczeliny optycznej: 10 mm

Napięcie zasilania: DC 3,6–5 V

Pobór prądu: około 33 mA

Typ wyjścia: cyfrowe przełączające

Logika wyjściowa: aktywny stan niski przy poprawnej detekcji

Liczba kanałów: jeden

Regulacja czułości: brak

Wymiary modułu: około 27,6 × 20 × 17 mm

Masa modułu: około 4 g

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

OUT: cyfrowe wyjście sygnałowe (aktywny stan niski)

Uwagi

Wyjście przyjmuje stan niski podczas przerwania wiązki przez obiekt.

Czułość jest stała i zoptymalizowana dla stałe liczenia przemysłowego.

Prawidłowe wyrównanie przechodzącego obiektu w obrębie szczeliny poprawia dokładność detekcji.

Typowe zastosowania

Liczenie detali na liniach produkcyjnych

Przemysłowe systemy zliczania obiektów

Pomiar prędkości i obrotów silników

Urządzenia automatyki i sterowania

Projekty mikroprocesorowe z funkcją licznika

Zawartość zestawu

1 × Moduł czujnika fotokorelacyjnego podczerwieni ProRock

Czujnik ProRock zapewnia działający detekcję szczelinową z aktywnym wyjściem niskiego stanu, co czyni go praktycznym rozwiązaniem dla zastosowań przemysłowych wymagających dokładny zliczania i pomiaru prędkości.
