Moduł RFID RC522 (MFRC-522) stanowi zestaw komponentów do budowy systemów bezkontaktowej identyfikacji i kontroli dostępu w standardzie ISO14443A. Zestaw zawiera moduł odczytu i zapisu pracujący na częstotliwości trzynasto-przecinek-pięćdziesiąt-sześć megaherca, białą kartę dostępową S50 oraz brelok, co umożliwia natychmiastowe rozpoczęcie testów i rozwoju projektu.

Układ MFRC-522 to wysokozintegrowany chip przeznaczony do biernej komunikacji bezkontaktowej, obsługujący protokół ISO14443A oraz algorytm szyfrowania CRYPTO1 wykorzystywany w produktach MIFARE. Komunikacja z mikrokontrolerem odbywa się przez interfejs SPI, co upraszcza okablowanie i zapewnia niskie zużycie energii w trybie uśpienia.

Główne cechy

Bezkontaktowa identyfikacja RFID: odczyt i zapis tagów w standardzie ISO14443A bez fizycznego kontaktu

Interfejs SPI: komunikacja z mikrokontrolerem przez czteroprzewodową magistralę szeregową

Wsparcie MIFARE: obsługa algorytmu szyfrowania CRYPTO1 oraz pełnej rodziny kart MIFARE

Dwukierunkowa transmisja danych: wymiana informacji między modułem a tagiem z wysoką przepustowością

Niskie pobory prądu: tryb uśpienia minimalizuje zużycie energii w czasie bezczynności

Gotowy zestaw startowy: zawiera moduł, kartę oraz brelok gotowe do natychmiastowego użycia

Kompaktowa konstrukcja PCB: niewielkie wymiary umożliwiają integrację w urządzeniach przenośnych

Zasada działania

Moduł RC522 generuje pole elektromagnetyczne o częstotliwości trzynasto-przecinek-pięćdziesiąt-sześć megaherca, które zasila bierny tag RFID znajdujący się w zasięgu. Tag pobiera energię z tego pola i odpowiada modulując sygnał zwrotny. Układ MFRC-522 dekoduje odpowiedź tagu, weryfikuje protokół ISO14443A oraz opcjonalnie sprawdza autoryzację CRYPTO1 dla kart MIFARE. Dane odebrane z tagu są następnie przekazywane do mikrokontrolera przez interfejs SPI, gdzie mogą zostać przetworzone przez aplikację użytkownika.

Specyfikacja techniczna

Typ modułu: zestaw RFID odczyt/zapis 13.56 MHz

Układ: MFRC-522 (RC522)

Częstotliwość pracy: 13.56 MHz

Napięcie zasilania: 3.3V DC

Prąd roboczy: 13–26 mA przy 3.3V DC

Prąd bezczynności: 10–13 mA przy 3.3V DC

Prąd uśpienia: < 80 µA

Interfejs: SPI

Szybkość transmisji SPI: max. 10 Mbit/s

Szybkość transmisji dwukierunkowej: do 424 kbit/s

Obsługiwane karty: mifare1 S50, mifare1 S70, MIFARE Ultralight, mifare Pro, MIFARE DESFire

Materiał modułu: płytka PCB

Wymiary modułu: ok. 40 mm × 60 mm

Temperatura pracy: −20°C do +80°C

Temperatura przechowywania: −40°C do +85°C

Wilgotność względna: 5% – 95%

Wyprowadzenia (Pinout)

VCC: wejście zasilania 3.3V DC

RST: reset modułu

GND: masa

MISO: wyjście SPI (Master In Slave Out)

MOSI: wejście SPI (Master Out Slave In)

SCK: sygnał zegarowy SPI

NSS: wybór slave SPI (Slave Select)

IRQ: przerwanie

Typowe zastosowania

Prototypy systemów kontroli dostępu i identyfikacji RFID

Inteligentne przyrządy pomiarowe ze zdalnym dostępem

Urządzenia przenośne z funkcją bezkontaktowej autoryzacji

Eksperymenty z zabezpieczeniami i systemami identyfikacji

Projekty bezprzewodowego dostępu i ewidencji RFID

Zawartość zestawu

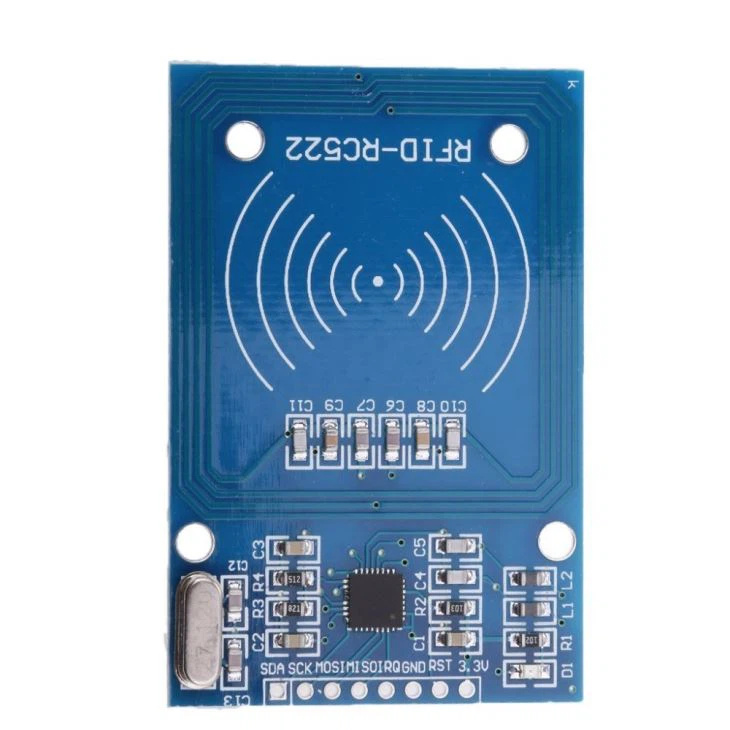

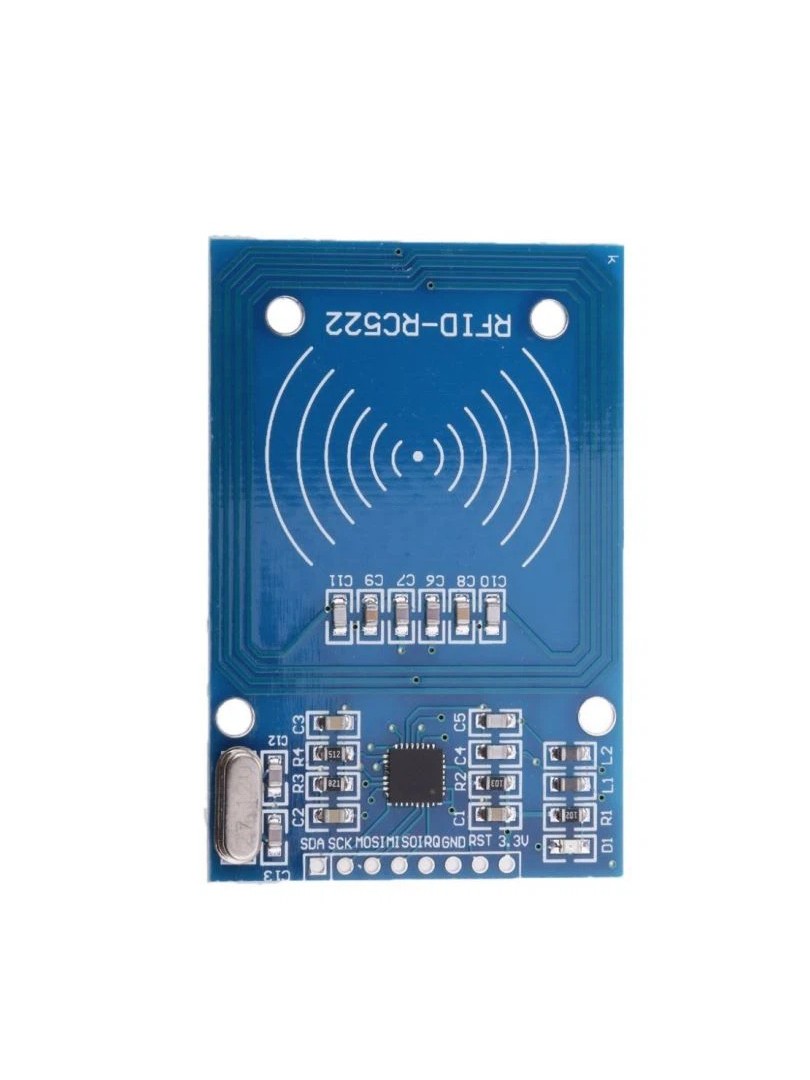

1 × Moduł RFID RC522 (MFRC-522)

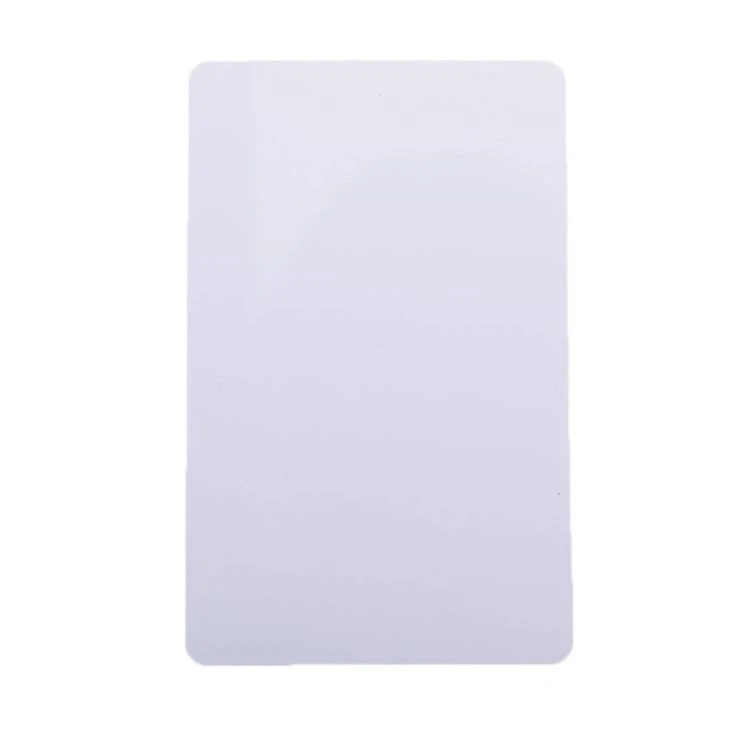

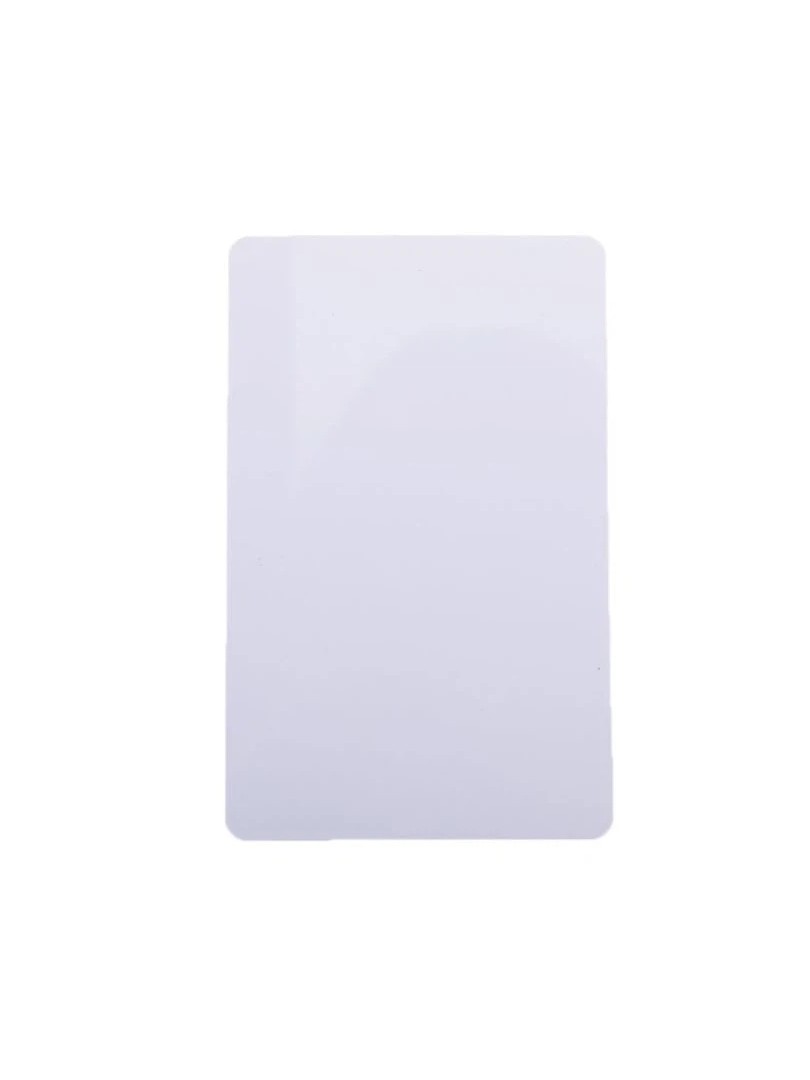

1 × Karta S50

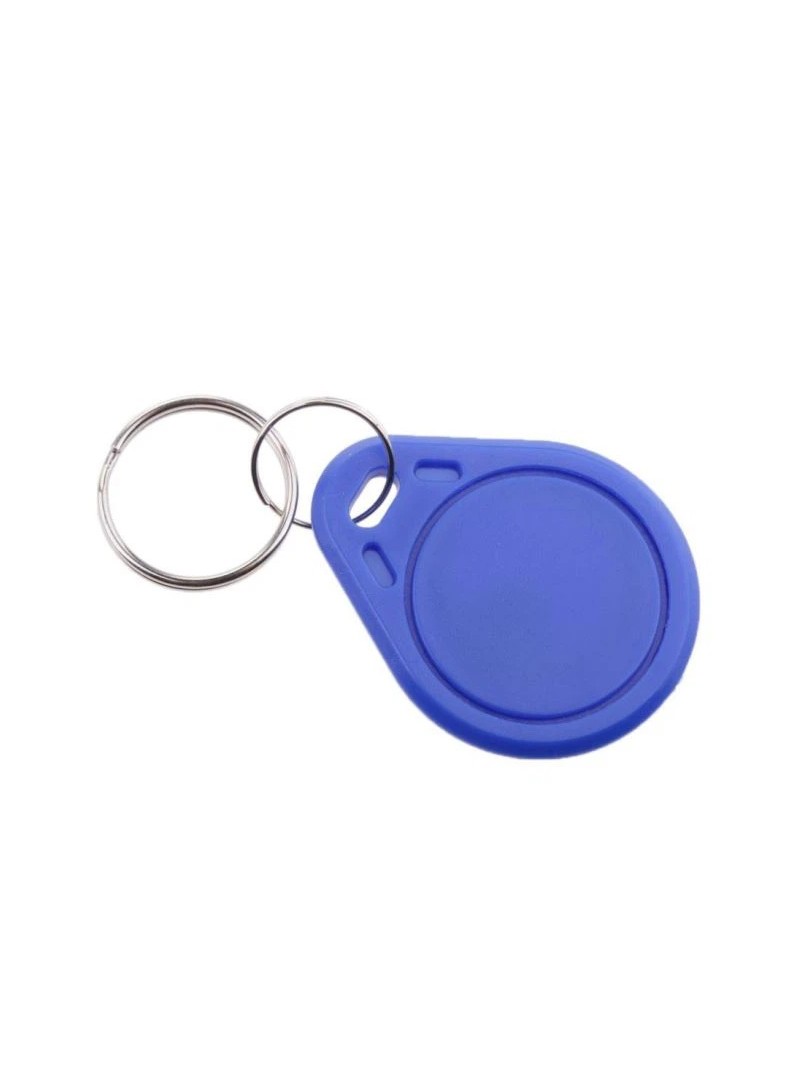

1 × Brelok z tagiem RFID

Zestaw ProRock RC522 z kartą S50 i brelokiem stanowi gotowe rozwiązanie do realizacji projektów wykorzystujących standardy ISO14443A i MIFARE, umożliwiając szybkie wdrożenie funkcji bezkontaktowej identyfikacji w systemach opartych na mikrokontrolerach z interfejsem SPI.

ProRock RFID RC522 13.56MHz SPI MIFARE 3 Komponenty

Moduł RFID RC522 MFRC-522 13.56MHz SPI MIFARE z kartą S50 i brelokiem

13.56 MHz | SPI | 3.3V | MFRC-522 | ISO14443A | MIFARE | prąd uśpienia < 80 µA | transmisja do 424 kbit/s
