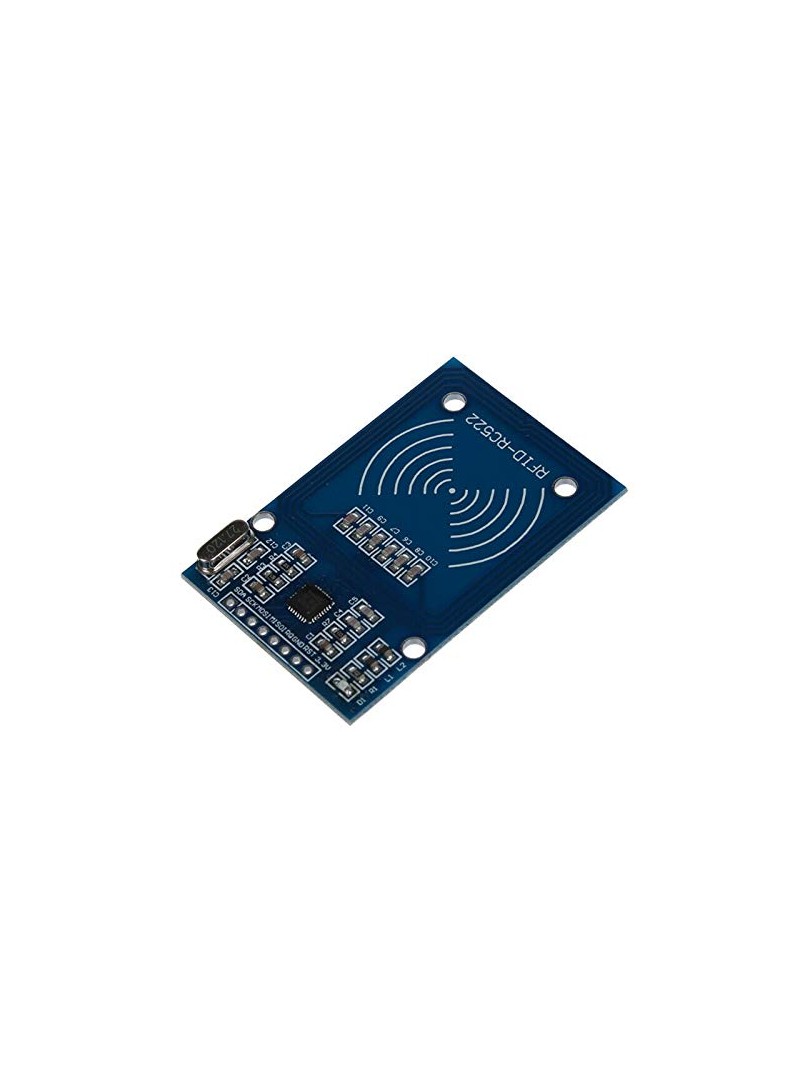

Moduł RFID RC522 firmy ProRock umożliwia bezdotykową komunikację z kartami i transponderami pracującymi na częstotliwości 13.56 MHz. Oparty na układzie MFRC522, stanowi kompaktowe rozwiązanie do odczytu i zapisu danych zgodnie ze standardem ISO14443A, z obsługą kart z rodziny MIFARE.

Moduł komunikuje się z mikrokontrolerem poprzez interfejs SPI, co upraszcza okablowanie i redukuje liczbę wymaganych połączeń. Przeznaczony dla zastosowań wymagających autoryzacji dostępu, identyfikacji obiektów oraz rejestracji czasu pracy.

Główne cechy

Chip MFRC522: zintegrowany układ zapewniający pełną obsługę komunikacji bezdotykowej i protokołów ISO14443A

Kompatybilność ISO14443A: obsługa standardu transmisji sygnałów transponderowych zgodnych z normą ISO14443A

Weryfikacja MIFARE: wsparcie dla algorytmu szyfrowania CRYPTO1 oraz autoryzacji kart z serii MIFARE

Interfejs SPI: komunikacja z mikrokontrolerem poprzez magistralę szeregową SPI minimalizująca liczbę przewodów

Detekcja błędów: wbudowane mechanizmy analizy ramek danych oraz wykrywania błędów transmisji

Szybka transmisja: dwukierunkowy transfer danych z prędkością pozwalającą na sprawną wymianę informacji z kartami

Zasada działania

Moduł RC522 generuje pole elektromagnetyczne o częstotliwości 13.56 MHz, które zasila znajdujące się w pobliżu karty pasywne. Po zbliżeniu karty zgodnej z ISO14443A następuje modulacja sygnału przez transponder, który przesyła swój identyfikator oraz dane. Układ MFRC522 demoduluje odebrany sygnał, przetwarza ramki danych zgodnie z protokołem ISO14443A i wykrywa ewentualne błędy transmisji. Komunikacja z mikrokontrolerem odbywa się przez czteroprzewodowy interfejs SPI, który przesyła komendy odczytu, zapisu oraz autoryzacji z wykorzystaniem algorytmu CRYPTO1 dla kart MIFARE.

Specyfikacja techniczna

Typ modułu: moduł czytnika/zapisywania kart RFID

Układ: MFRC522 (RC522)

Częstotliwość pracy: 13.56 MHz

Napięcie zasilania: 3.3 V DC

Prąd roboczy: 13–26 mA przy 3.3 V DC

Prąd spoczynkowy: 10–13 mA przy 3.3 V DC

Obsługiwane karty: MIFARE 1 S50, MIFARE 1 S70, MIFARE UltraLight, MIFARE Pro, MIFARE Desfire

Interfejs komunikacji: SPI

Prędkość transmisji: do 424 kbit/s (dwukierunkowa)

Wymiary: 40 mm × 60 mm

Temperatura pracy: −20°C do +80°C

Temperatura przechowywania: −40°C do +85°C

Wilgotność względna: 5%–95%

Wyprowadzenia

SDA: linia danych SPI (MOSI)

SCK: sygnał zegara SPI

MOSI: dane wyjściowe master, wejściowe slave

MISO: dane wejściowe master, wyjściowe slave

IRQ: wyjście przerwania (opcjonalne)

GND: masa

RST: reset modułu

3.3V: zasilanie modułu

Typowe zastosowania

Systemy kontroli dostępu do pomieszczeń i obiektów

Rejestracja czasu pracy i obecności pracowników

Identyfikacja towarów i produktów w magazynach

Elektroniczne zamki sterowane kartami RFID

Inteligentne liczniki i urządzenia przenośne wymagające autoryzacji

Projekty edukacyjne i prototypy z Arduino oraz ESP32

Zawartość zestawu

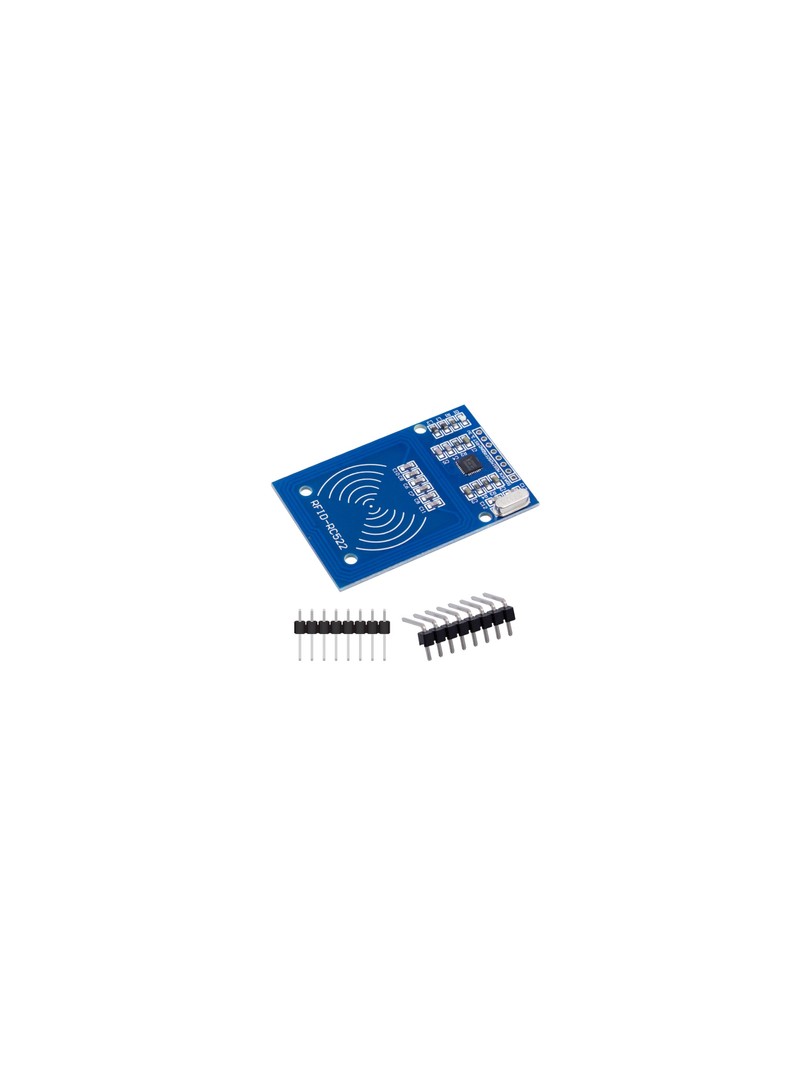

1 × Moduł RFID RC522 13.56 MHz

Moduł RFID RC522 ProRock zapewnia działający komunikację bezdotykową zgodną ze standardem ISO14443A oraz pełną obsługę kart MIFARE. Dzięki interfejsowi SPI i kompaktowej konstrukcji stanowi praktyczne rozwiązanie dla projektów wymagających identyfikacji i autoryzacji.
