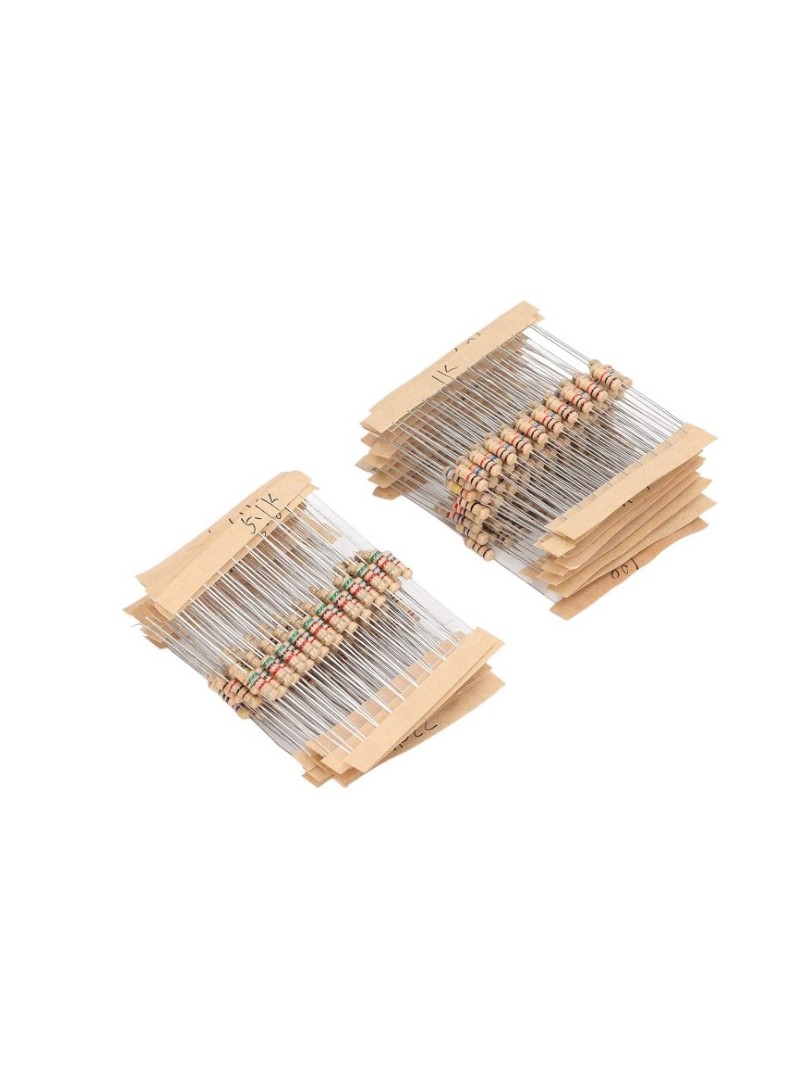

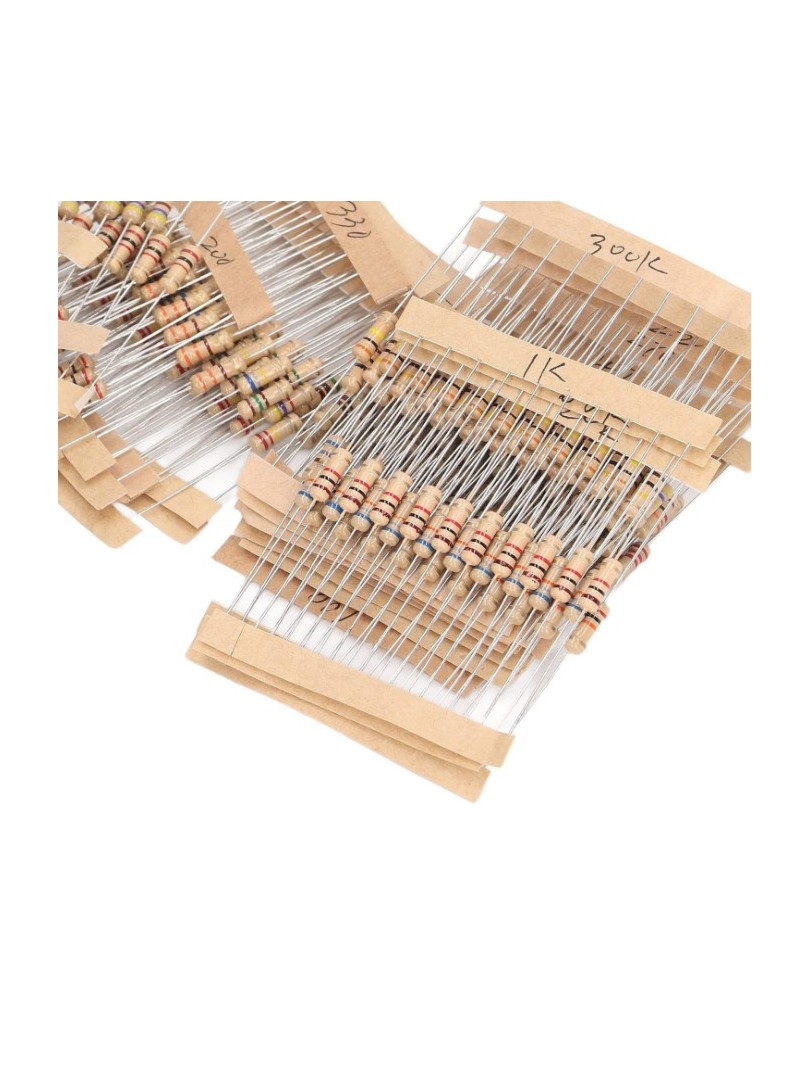

Zestaw rezystorów węglowych ProRock to uporządkowany asortyment rezystorów przewlekanych przeznaczonych do projektowania układów elektronicznych, prototypowania, napraw oraz zastosowań edukacyjnych. Zestaw zawiera wyważony dobór trzydziestu najpopularniejszych wartości rezystancji, przydatnych w elektronice analogowej i cyfrowej.

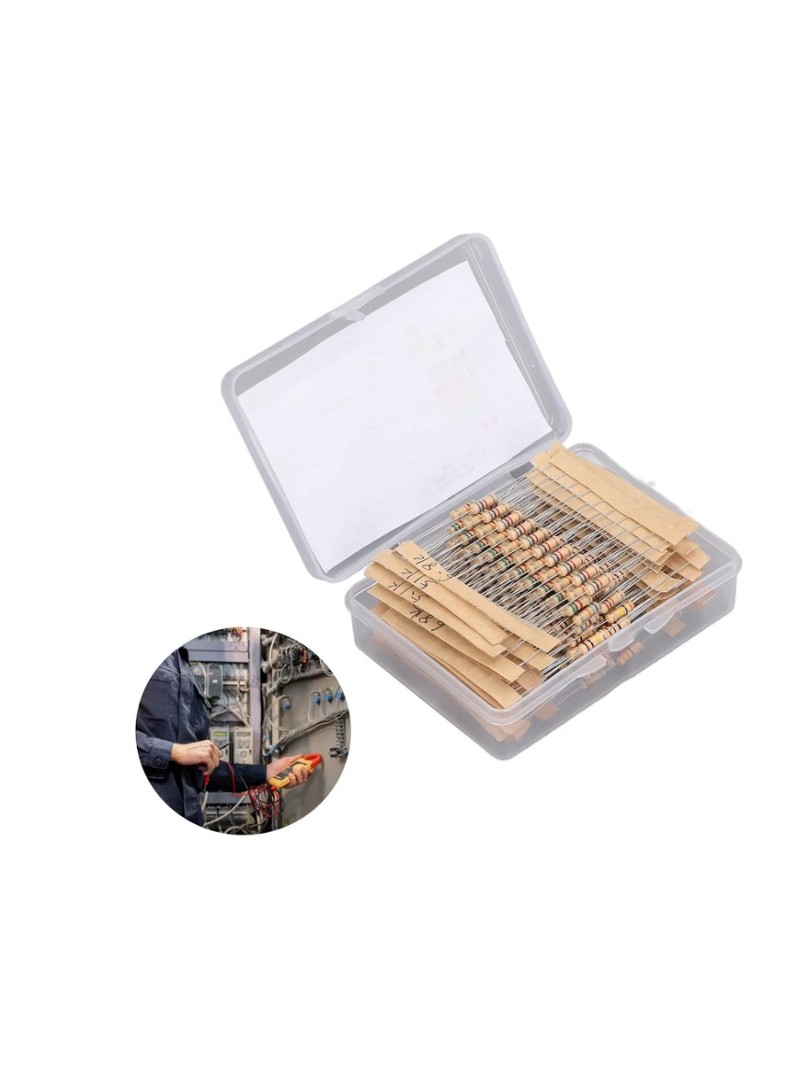

Wszystkie rezystory wykonane są w technologii warstwowej węglowej i dostarczone w plastikowym pudełku z przegródkami ułatwiającym identyfikację i przechowywanie komponentów.

Główne cechy

Technologia warstwowa węglowa: zapewnia stałe właściwości elektryczne w zastosowaniach ogólnego przeznaczenia

Jednolita moc znamionowa: umożliwia zastosowanie w standardowych obwodach sygnałowych i sterujących

Zestaw wartości: obejmuje najpopularniejsze wartości rezystancji stosowane w elektronice

Format przewlekany: umożliwia łatwe lutowanie oraz montaż na płytkach stykowych

Zorganizowane przechowywanie: plastikowe pudełko z przegródkami zapewnia szybki dostęp i segregację

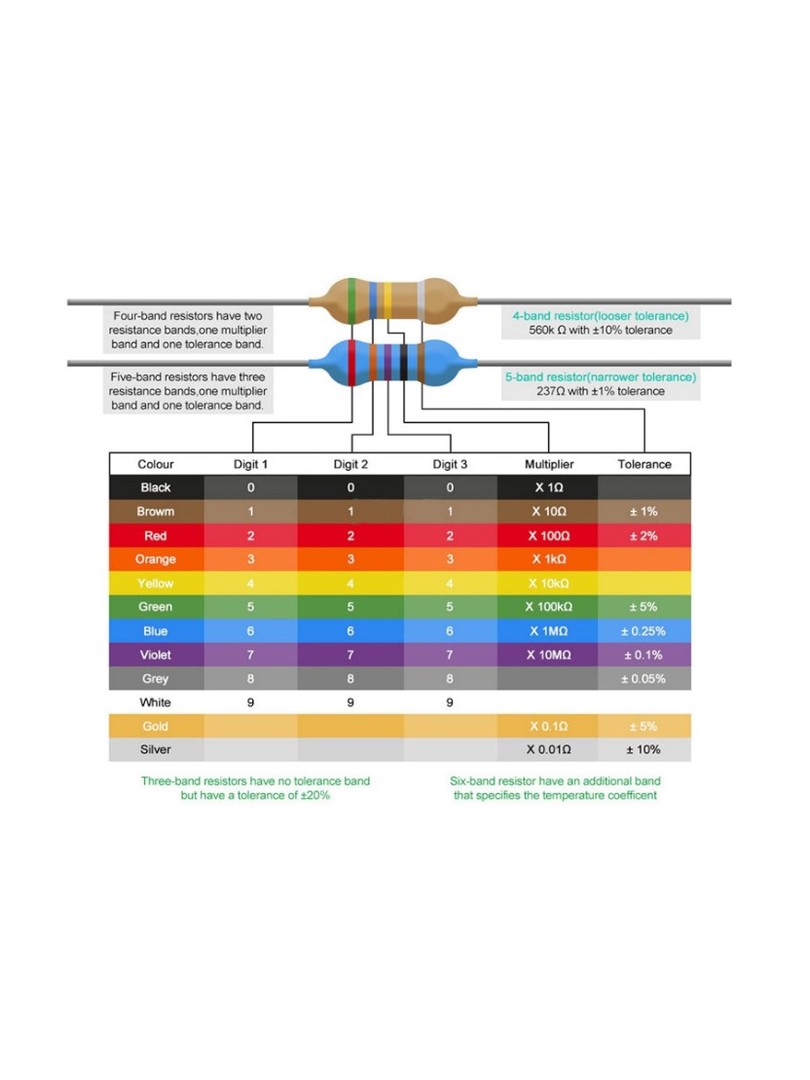

Oznaczenie kolorowe: wartość rezystancji wskazana za pomocą standardowych pasków kolorystycznych

Specyfikacja techniczna

Typ produktu: Zestaw rezystorów węglowych warstwowych

Łączna ilość: 300 szt.

Moc znamionowa: 0,5 W (1/2 W)

Tolerancja: ±5%

Zakres rezystancji: 10 Ω – 1 MΩ

Liczba wartości: 30

Ilość na wartość: 10 szt.

Wymiary korpusu: ok. 8 × 2 mm

Materiał warstwy: Węgiel

Typ montażu: Przewlekany (THT)

Maksymalne napięcie robocze: 300 V

Maksymalne napięcie przeciążeniowe: 600 V

Opakowanie: Plastikowe pudełko z przegródkami

Uwagi

Przed zastosowaniem należy zweryfikować warunki mocy rozpraszanej w układzie.

Rezystory przeznaczone są do zastosowań niskoobszarowych i średnioobszarowych.

Typowe zastosowania

Obwody kondycjonowania sygnału

Sieci polaryzacji i podciągania

Elektronika audio i analogowa

Projekty z mikrokontrolerami

Elektronika DIY i edukacja

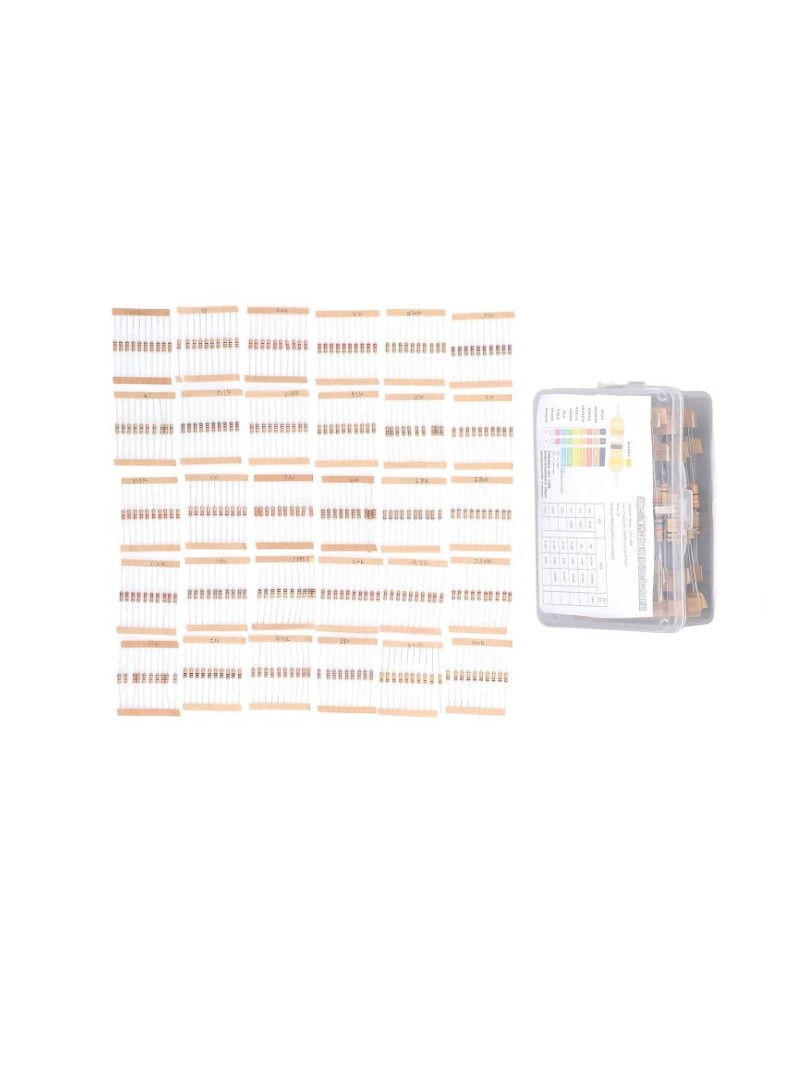

Zawartość zestawu

10 × Rezystor węglowy 10 Ω

10 × Rezystor węglowy 22 Ω

10 × Rezystor węglowy 47 Ω

10 × Rezystor węglowy 100 Ω

10 × Rezystor węglowy 150 Ω

10 × Rezystor węglowy 200 Ω

10 × Rezystor węglowy 220 Ω

10 × Rezystor węglowy 270 Ω

10 × Rezystor węglowy 330 Ω

10 × Rezystor węglowy 470 Ω

10 × Rezystor węglowy 510 Ω

10 × Rezystor węglowy 680 Ω

10 × Rezystor węglowy 1 kΩ

10 × Rezystor węglowy 2 kΩ

10 × Rezystor węglowy 2,2 kΩ

10 × Rezystor węglowy 3,3 kΩ

10 × Rezystor węglowy 4,7 kΩ

10 × Rezystor węglowy 5,1 kΩ

10 × Rezystor węglowy 6,8 kΩ

10 × Rezystor węglowy 10 kΩ

10 × Rezystor węglowy 20 kΩ

10 × Rezystor węglowy 47 kΩ

10 × Rezystor węglowy 51 kΩ

10 × Rezystor węglowy 68 kΩ

10 × Rezystor węglowy 100 kΩ

10 × Rezystor węglowy 220 kΩ

10 × Rezystor węglowy 300 kΩ

10 × Rezystor węglowy 470 kΩ

10 × Rezystor węglowy 680 kΩ

10 × Rezystor węglowy 1 MΩ

1 × Plastikowe pudełko z przegródkami

Zestaw rezystorów węglowych ProRock stanowi praktyczny dobór standardowych wartości rezystancji, przydatny w codziennej pracy elektronika, prototypowaniu oraz naprawach sprzętu.
