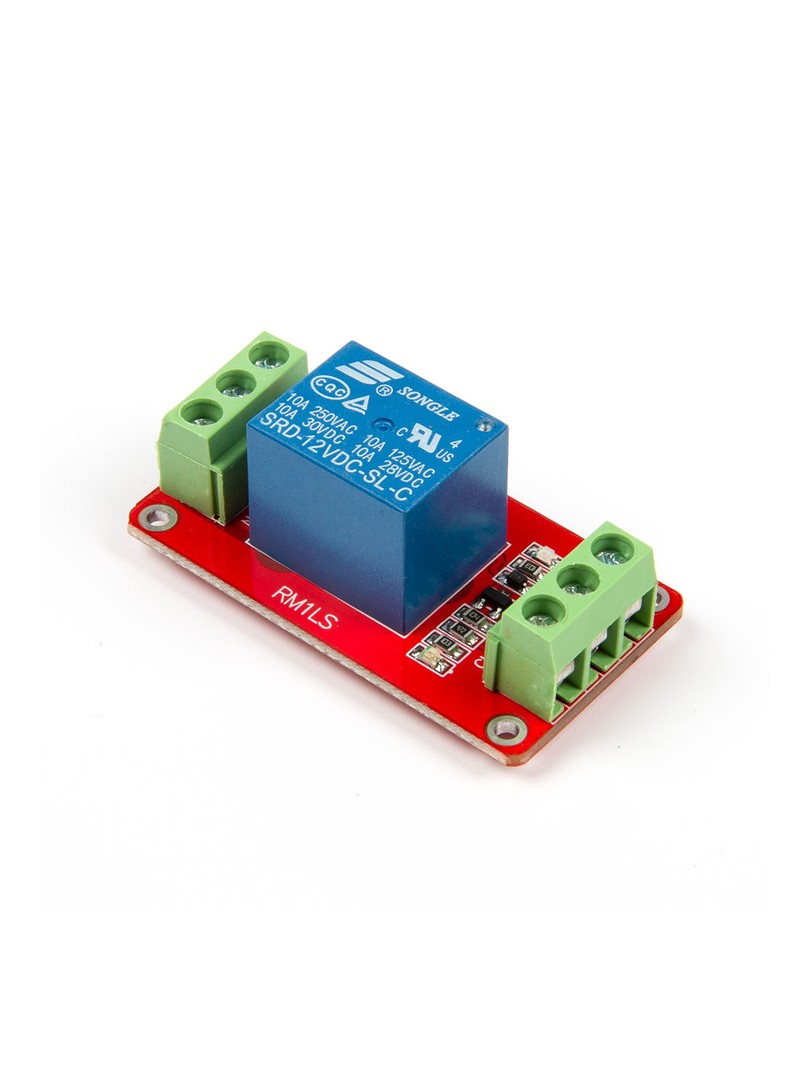

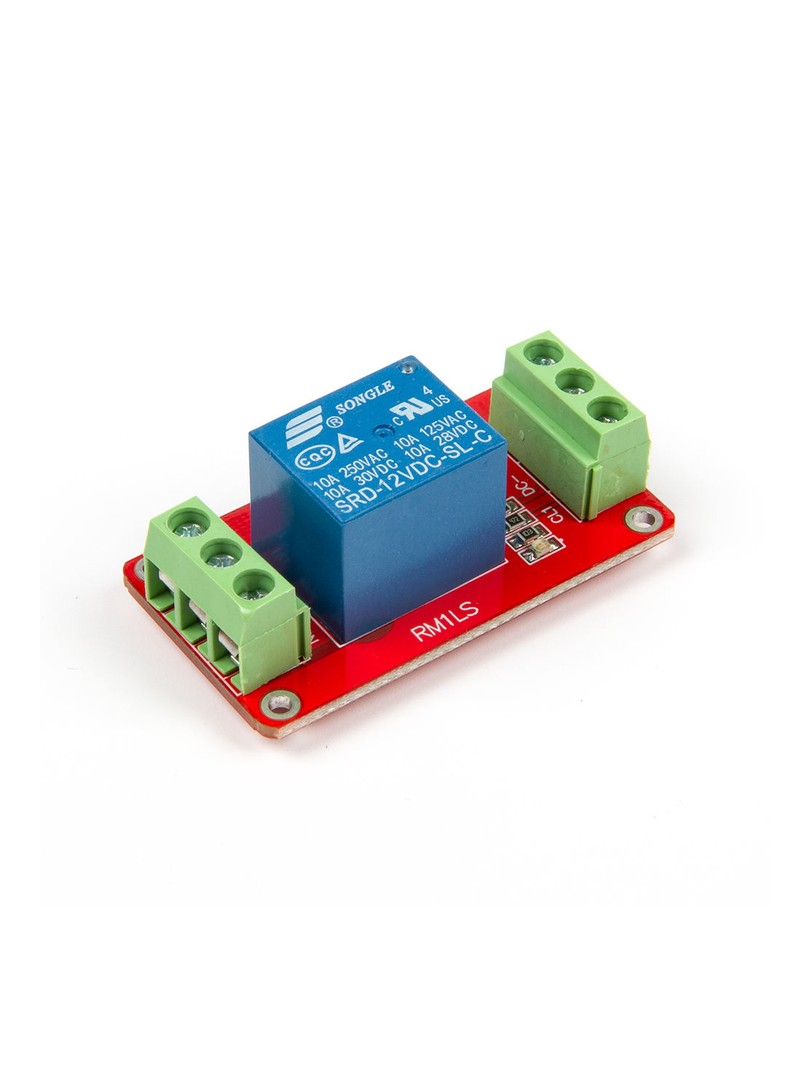

Moduł przekaźnikowy ProRock to kompaktowa płytka sterująca przeznaczona do przełączania obciążeń prądu przemiennego lub stałego za pomocą mikrokontrolera lub sygnału cyfrowego. Wyposażony w optoizolator zapewnia separację galwaniczną między układem sterującym a obwodem przekaźnika, co zwiększa odporność na zakłócenia i stałe pracy. Moduł wykorzystuje konstrukcję z dwustronnymi zaciskami śrubowymi, umożliwiającą bezpieczne podłączenie przewodów bez konieczności lutowania.

Układ znajduje zastosowanie w systemach automatyki domowej, projektach opartych na Arduino oraz eksperymentach z elektroniką sterowniczą wymagających działający przełączania obciążeń.

Główne cechy

Pojedynczy kanał przekaźnikowy: umożliwia sterowanie jednym niezależnym obciążeniem

Izolacja optoizolatorowa: separacja galwaniczna między układem sterującym a przekaźnikiem zapewnia ochronę przed zakłóceniami

Wybór trybu wyzwalania: możliwość konfiguracji aktywacji stanem wysokim lub niskim za pomocą zworki

Sygnalizacja diodowa: zielona dioda zasilania i czerwona dioda stanu przekaźnika

Zaciski śrubowe: wygodne podłączenie przewodów zasilania i obciążenia bez lutowania

Zabezpieczenie przed błędnym podłączeniem: przekaźnik nie aktywuje się w przypadku odłączenia linii sterującej

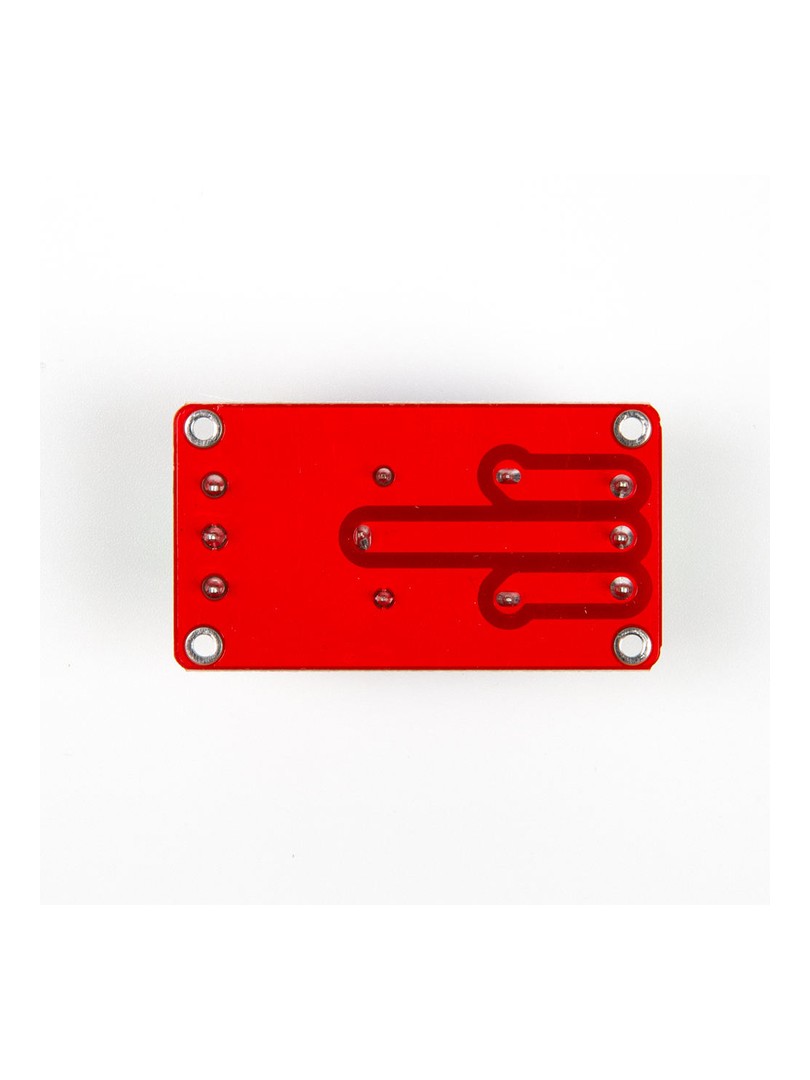

Otwory montażowe: umożliwiają mechaniczne zamocowanie modułu w obudowie lub na płycie

Zasada działania

Moduł przyjmuje cyfrowy sygnał sterujący na wejściu IN. Po wykryciu skonfigurowanego poziomu logicznego optoizolator przekazuje sygnał do układu sterującego cewką przekaźnika, zachowując jednocześnie separację galwaniczną. Użytkownik może za pomocą zworki wybrać, czy przekaźnik ma być aktywowany stanem wysokim czy niskim. Po zadziałaniu przekaźnika styk COM łączy się ze stykiem NO (normalnie otwartym), podczas gdy w stanie spoczynku pozostaje połączony ze stykiem NC (normalnie zamkniętym).

Specyfikacja techniczna

Typ produktu: moduł przekaźnikowy 1-kanałowy

Napięcie cewki przekaźnika: 12V

Maksymalne napięcie przełączane: AC 250V / DC 30V

Maksymalny prąd przełączany: 10A

Napięcie zasilania modułu: 12V

Prąd wyzwalania: 5mA

Minimalne napięcie aktywacji wejścia: 1.5V

Typ izolacji: optoizolator SMD

Tryb wyzwalania: stan wysoki / stan niski (wybór zworką)

Wymiary (wersja kompaktowa): 53 × 18 × 19 mm

Wymiary (wersja standardowa): 50 × 26 × 18.5 mm

Średnica otworów montażowych: 3.1 mm

Rozstaw otworów montażowych: 44.5 × 20.5 mm

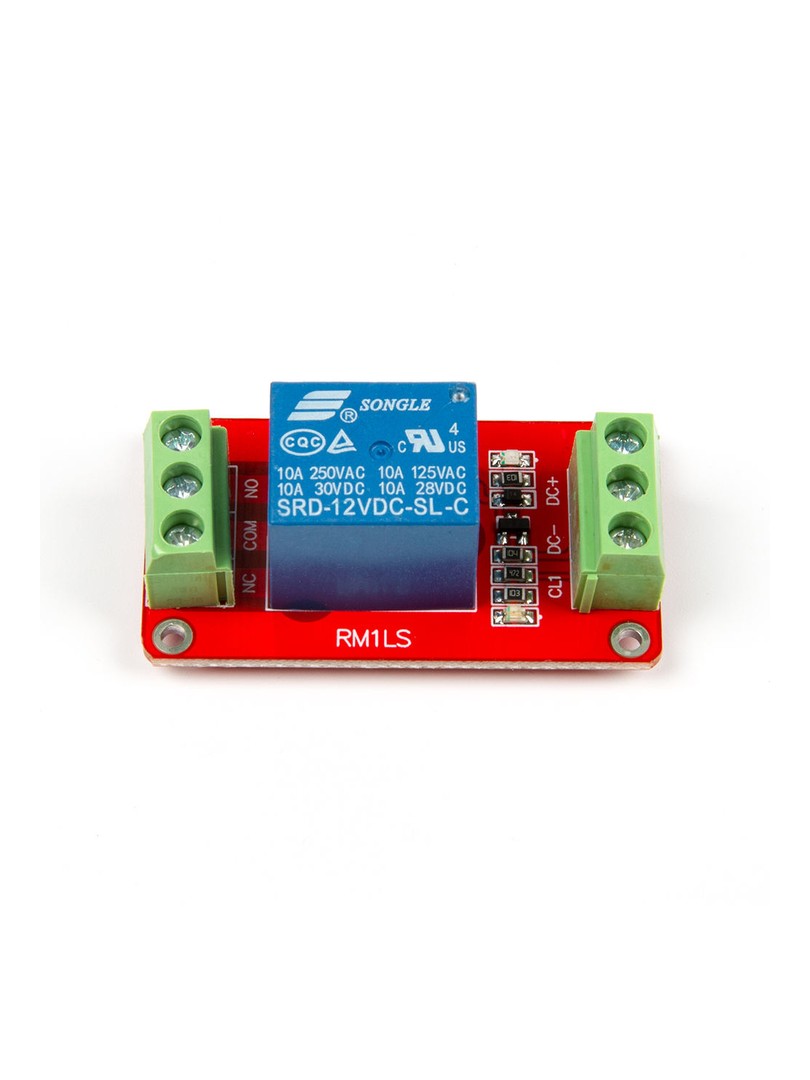

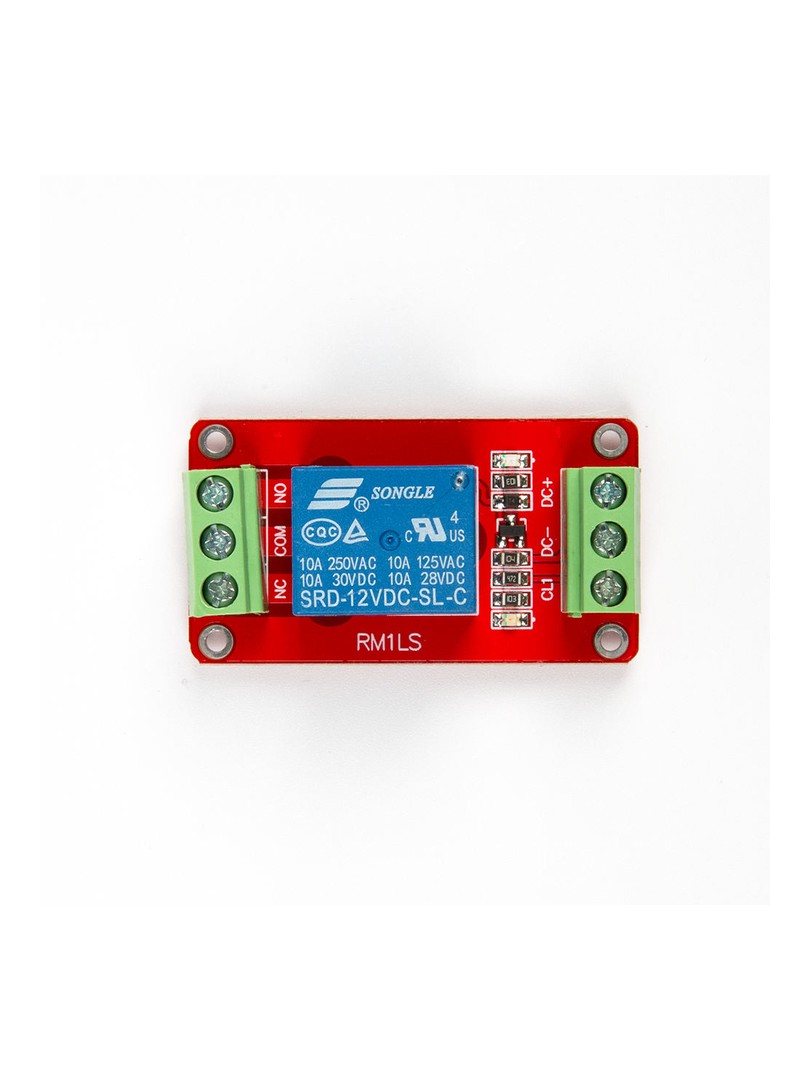

Wyprowadzenia (Pinout)

DC+: dodatnie zasilanie modułu

DC-: ujemne zasilanie modułu (masa)

IN: wejście sygnału sterującego

NO: styk normalnie otwarty przekaźnika

COM: styk wspólny przekaźnika

NC: styk normalnie zamknięty przekaźnika

Uwagi

Zwarcie zworki w pozycji LOW aktywuje tryb wyzwalania stanem niskim.

Zwarcie zworki w pozycji HIGH aktywuje tryb wyzwalania stanem wysokim.

Prąd obciążenia nie może przekraczać wartości znamionowej przekaźnika.

Przy przełączaniu obciążeń prądu przemiennego należy zachować odpowiednią izolację i bezpieczne prowadzenie przewodów.

Typowe zastosowania

Systemy automatyki opartej na zasilaniu dwunastowoltowym

Projekty przełączające z Arduino i innymi mikrokontrolerami

Systemy automatyki domowej i zdalnego sterowania

Eksperymenty ze sterowaniem przemysłowym

Moduły włączania i wyłączania zasilania

Zawartość zestawu

1 × Moduł przekaźnikowy ProRock 12V 1-kanałowy z zaciskami śrubowymi

Moduł przekaźnikowy ProRock zapewnia działający sterowanie przełączaniem z izolacją galwaniczną, wygodnym podłączeniem zaciskowym oraz elastycznym wyborem logiki wyzwalania, dzięki czemu znajduje zastosowanie w projektach automatyki i systemów wbudowanych.
