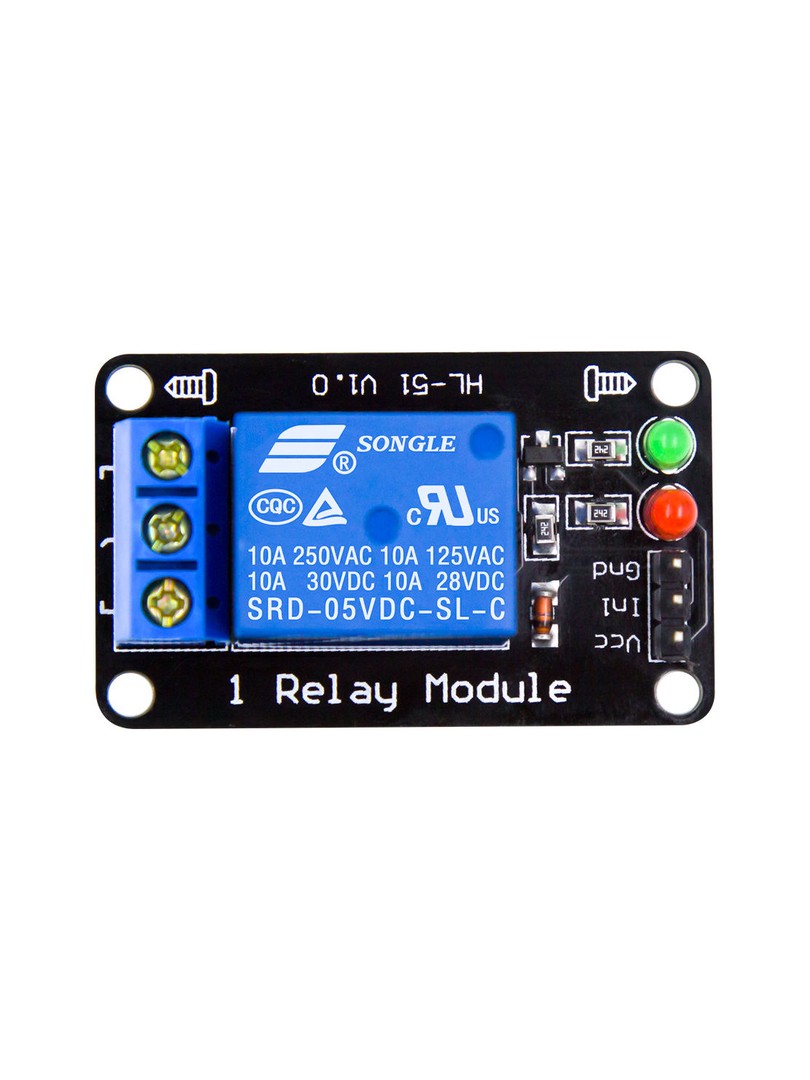

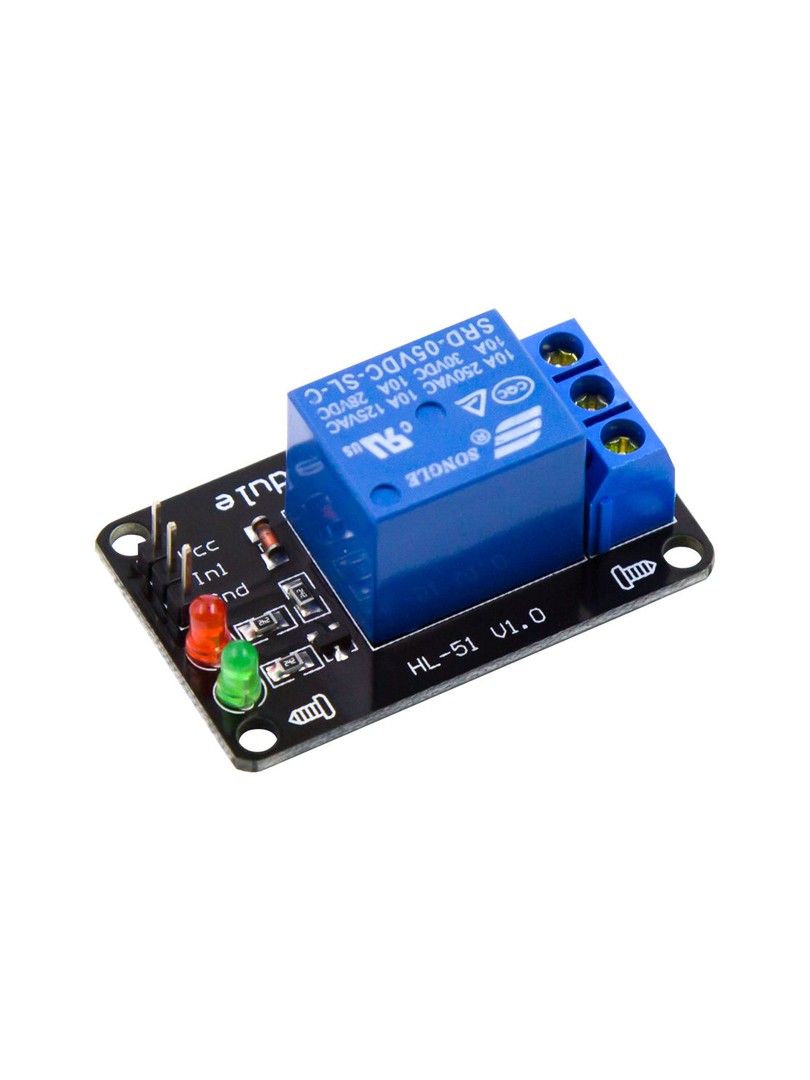

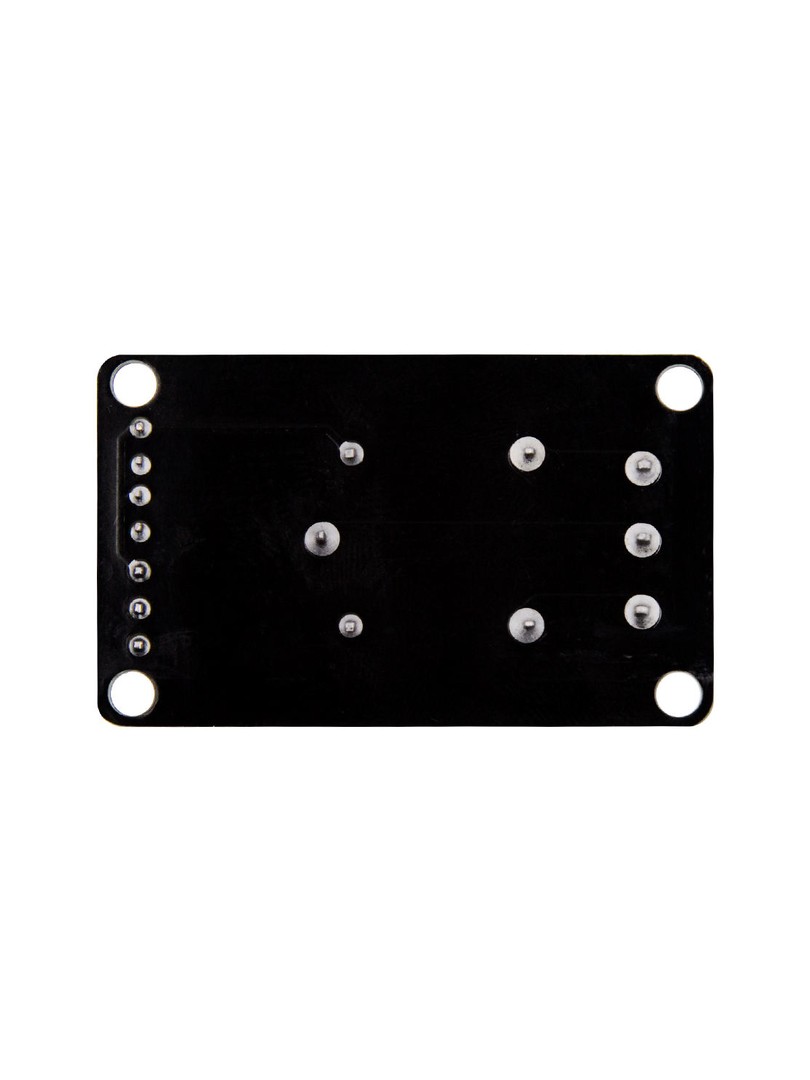

Moduł przekaźnikowy ProRock to kompaktowa płytka z pojedynczym przekaźnikiem przeznaczona do przełączania obciążeń prądu stałego i przemiennego za pomocą mikrokontrolera lub cyfrowego sygnału sterującego. Wersja ta działa bez izolacji optoizolatorowej i wykorzystuje bezpośredni układ sterujący tranzystorowy. Moduł obsługuje wyzwalanie niskim poziomem, co oznacza że przekaźnik aktywuje się gdy sygnał wejściowy jest zbliżony do poziomu masy.

Płytka jest kompatybilna z systemami Arduino, Raspberry Pi, STM32, ESP32 oraz innymi układami pracującymi w logice pięciowoltowej. Przeznaczona dla projektantów systemów automatyki domowej, prototypów sterowania oraz aplikacji przełączania obciążeń o średniej mocy.

Główne cechy

Wyzwalanie niskim poziomem: przekaźnik aktywuje się gdy wejście sterujące jest zbliżone do potencjału masy

Bezpośrednie sterowanie tranzystorowe: sygnał sterujący przełącza cewkę przekaźnika przez tranzystor montowany na płytce

Wskaźnik LED: wizualna sygnalizacja stanu aktywacji przekaźnika

Styki SPDT: dostęp do zestyków normalnie otwartych, normalnie zamkniętych oraz wspólnego

Kompaktowa konstrukcja: łatwa integracja w systemach wbudowanych i projektach prototypowych

Zasada działania

Moduł aktywuje się poprzez przyłożenie niskiego poziomu napięcia do wejścia sterującego IN. Sygnał ten steruje bazą tranzystora, który w stanie przewodzenia dostarcza prąd do cewki przekaźnika. W stanie spoczynku styk COM jest połączony z zestykiem NC. Po aktywacji przekaźnika styk COM przełącza się na zestyk NO, umożliwiając zamknięcie obwodu obciążenia. Dioda ochronna zabezpiecza tranzystor przed napięciem indukcyjnym generowanym przez cewkę podczas wyłączania.

Specyfikacja techniczna

Typ produktu: moduł przekaźnikowy 1-kanałowy

Napięcie zasilania: DC 5V

Logika wyzwalania: aktywny niski poziom

Maksymalne obciążenie AC: 250V 10A

Maksymalne obciążenie DC: 30V 10A

Typ przekaźnika: SPDT (NO / NC / COM)

Wymiary modułu: około 50 × 26 × 19 mm

Średnica otworów montażowych: 3 mm

Wyprowadzenia

VCC: zasilanie +5V

GND: masa

IN: wejście sterujące wyzwalane niskim poziomem

NO: zestyk normalnie otwarty

COM: zestyk wspólny

NC: zestyk normalnie zamknięty

Uwagi

Moduł nie posiada izolacji optoizolatorowej między układem sterującym a przekaźnikiem.

Całkowite obciążenie nie może przekraczać wartości znamionowych przekaźnika.

Do działający pracy wymagane jest stałe zasilanie pięciowoltowe.

Podczas przełączania napięcia sieciowego AC należy zachować odpowiednie środki ostrożności zgodne z przepisami bezpieczeństwa.

Typowe zastosowania

Projekty przełączania sterowane przez Arduino i inne mikrokontrolery

Prototypy systemów automatyki domowej

Sterowanie urządzeniami oraz oświetleniem

Samodzielnie budowane systemy automatyki

Zawartość zestawu

1 × moduł przekaźnikowy ProRock 1-kanałowy DC5V

Moduł przekaźnikowy ProRock stanowi proste i kompaktowe rozwiązanie do przełączania obciążeń o średniej mocy w systemach sterujących opartych na logice pięciowoltowej.

ProRock Relay Moduł 1 Kanałowy DC5V 10A NO/NC/COM

Moduł przekaźnikowy 1-kanałowy ProRock DC5V 10A NO/NC/COM sterowanie niskim poziomem bez optoizolacji

DC 5V | 250V 10A AC | 30V 10A DC | SPDT NO/NC/COM | 50 × 26 × 19 mm | aktywacja niskim poziomem
