Zestaw Regulatorów Napięcia ProRock 60 szt. LM317T L7805CV–L7824CV TO-220
60 szt. | Regulatory LM317T i L7805CV–L7824CV | Napięcie dodatnie | Obudowa TO-220 | Montaż przewlekany | Pudełko organizacyjne
Zestaw regulatorów napięcia ProRock zawiera sześćdziesiąt liniowych stabilizatorów napięcia w obudowie TO-220, przeznaczonych do projektowania zasilaczy, prototypowania układów elektronicznych oraz prac serwisowych. Zestaw obejmuje regulatory regulowane i o stałym napięciu wyjściowym z popularnych serii LM317 i 78xxCV. Wszystkie komponenty są zapakowane w plastikowe pudełko organizacyjne ułatwiające identyfikację i zarządzanie elementami.
Zestaw został zaprojektowany z myślą o zastosowaniach w zasilaczach niskoprądowych i średnioprądowych, oferując elastyczność w doborze napięcia wyjściowego oraz wbudowane zabezpieczenia układów. Przeznaczony dla konstruktorów, techników serwisowych, studentów oraz hobbystów pracujących z elektroniką analogową i cyfrową.
Główne cechy
- Regulatory regulowane i stałonapięciowe: umożliwiają projektowanie zasilaczy o różnych napięciach wyjściowych bez konieczności stosowania dodatkowych układów
- Wyjście o dodatniej polaryzacji: kompatybilne ze standardowymi szynami zasilania stosowanymi w elektronice cyfrowej i analogowej
- Obudowa TO-220: umożliwia łatwy montaż przewlekany oraz efektywne odprowadzanie ciepła przez radiator
- Wbudowane zabezpieczenia: ograniczenie prądu wyjściowego, ochrona termiczna oraz zabezpieczenie obszaru bezpiecznej pracy chronią przed uszkodzeniem układu
- Zorganizowany asortyment: każdy model stabilizatora reprezentowany jest w równej liczbie egzemplarzy dla zachowania symetrii zestawu

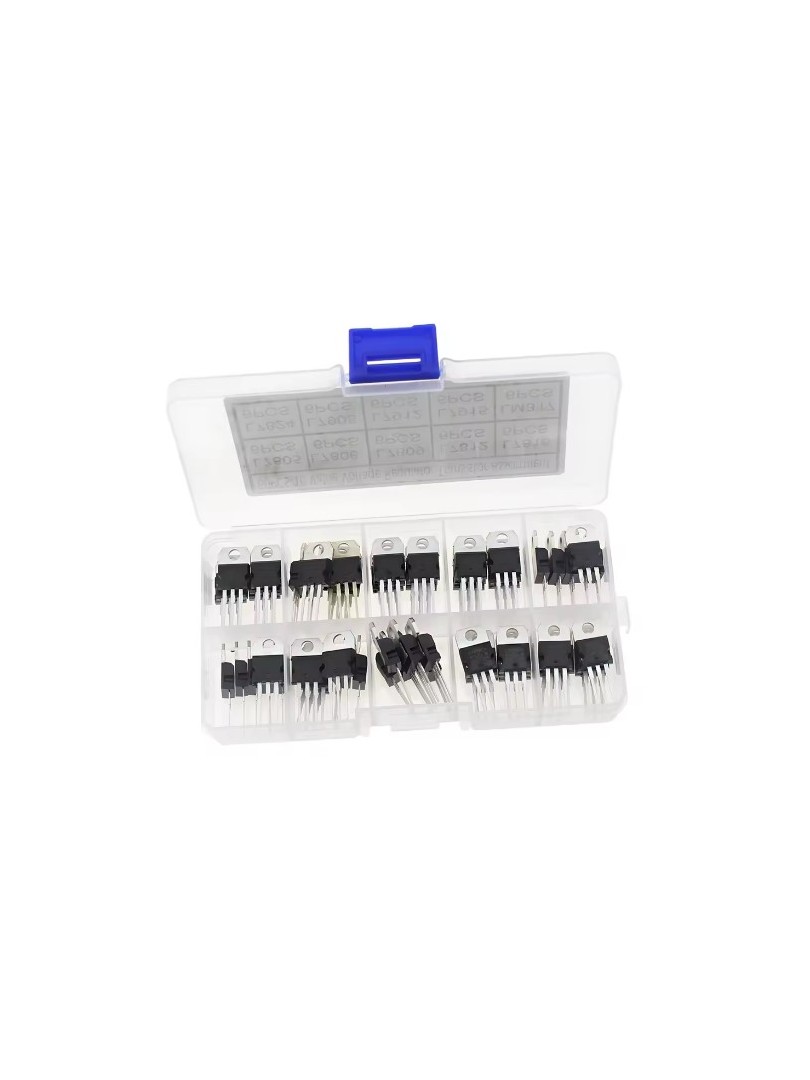

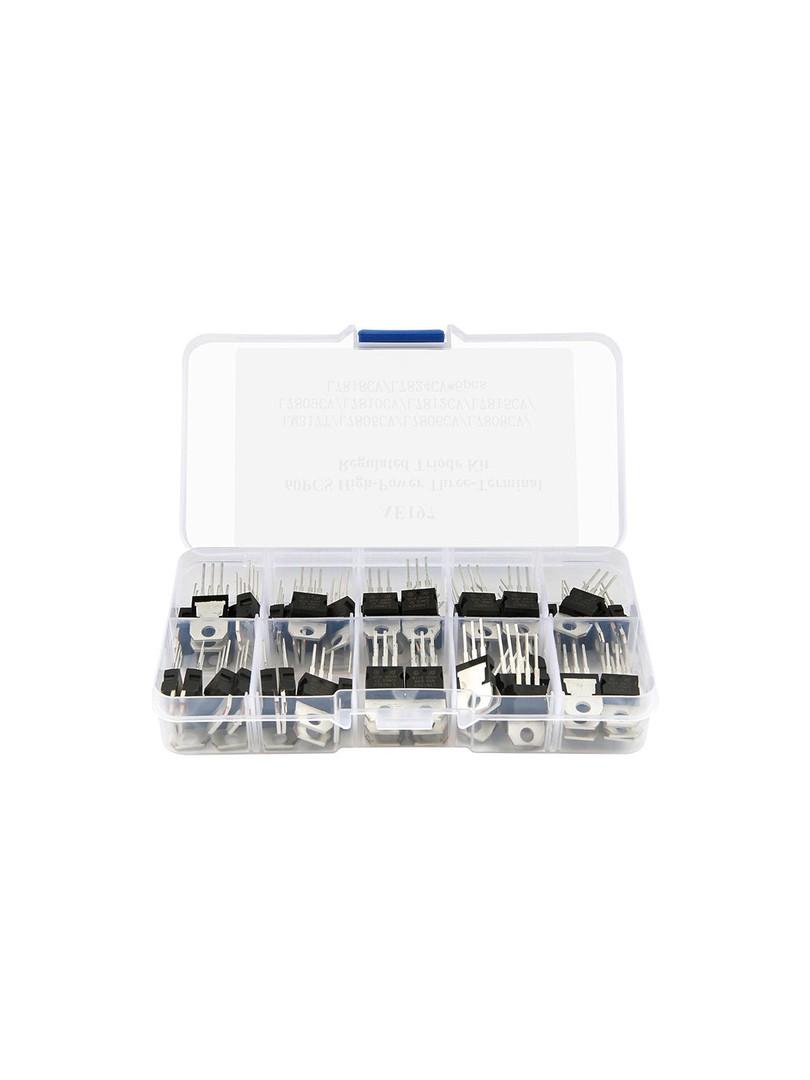

- Pudełko organizacyjne: przezroczyste plastikowe pudełko z przegródkami umożliwia szybką identyfikację i przechowywanie komponentów
Zasada działania
Regulatory liniowe z serii 78xxCV dostarczają stałe napięcie wyjściowe określone numerem modelu, na przykład L7805CV wytwarza pięć voltów, L7812CV dwanaście voltów. Regulator LM317T jest układem regulowanym, którego napięcie wyjściowe jest ustalane przez zewnętrzny dzielnik rezystancyjny. Wszystkie regulatory wymagają odpowiedniej różnicy między napięciem wejściowym a wyjściowym dla zapewnienia stałe regulacji. Wbudowane mechanizmy ochrony aktywują się automatycznie w przypadku przeciążenia lub przegrzania, wyłączając wyjście do momentu ustąpienia warunków awaryjnych.
Specyfikacja techniczna
- Typ produktu: Zestaw liniowych regulatorów napięcia
- Łączna ilość komponentów: 60 szt.
- Modele regulatorów: LM317T, L7805CV, L7806CV, L7808CV, L7809CV, L7810CV, L7812CV, L7815CV, L7818CV, L7824CV
- Ilość na model: 6 szt.
- Typ wyjścia: Napięcie dodatnie
- Obudowa: TO-220
- Typ montażu: Przewlekany
- Liczba wyprowadzeń: 3
- Funkcje zabezpieczeń: Ograniczenie prądu, wyłącznik termiczny, ochrona obszaru bezpiecznej pracy (SOA)
- Przechowywanie: Plastikowe pudełko komponentowe
Uwagi
- W zależności od prądu obciążenia i spadku napięcia może być wymagane zastosowanie radiatora.
- Napięcie wyjściowe regulatora LM317T jest ustalane za pomocą zewnętrznych rezystorów.
- Należy zwrócić uwagę na prawidłowe wyprowadzenia — układ wyprowadzeń LM317T różni się od regulatorów serii 78xxCV.
- Dla zapewnienia stałe regulacji należy utrzymać wystarczającą różnicę między napięciem wejściowym a wyjściowym.
Typowe zastosowania
- Układy liniowych zasilaczy stabilizowanych
- Regulatory szyny napięcia stałego dla układów analogowych i cyfrowych
- Laboratoryjne i edukacyjne moduły zasilania
- Prototypowanie systemów wbudowanych
- Naprawa i konserwacja układów zasilania

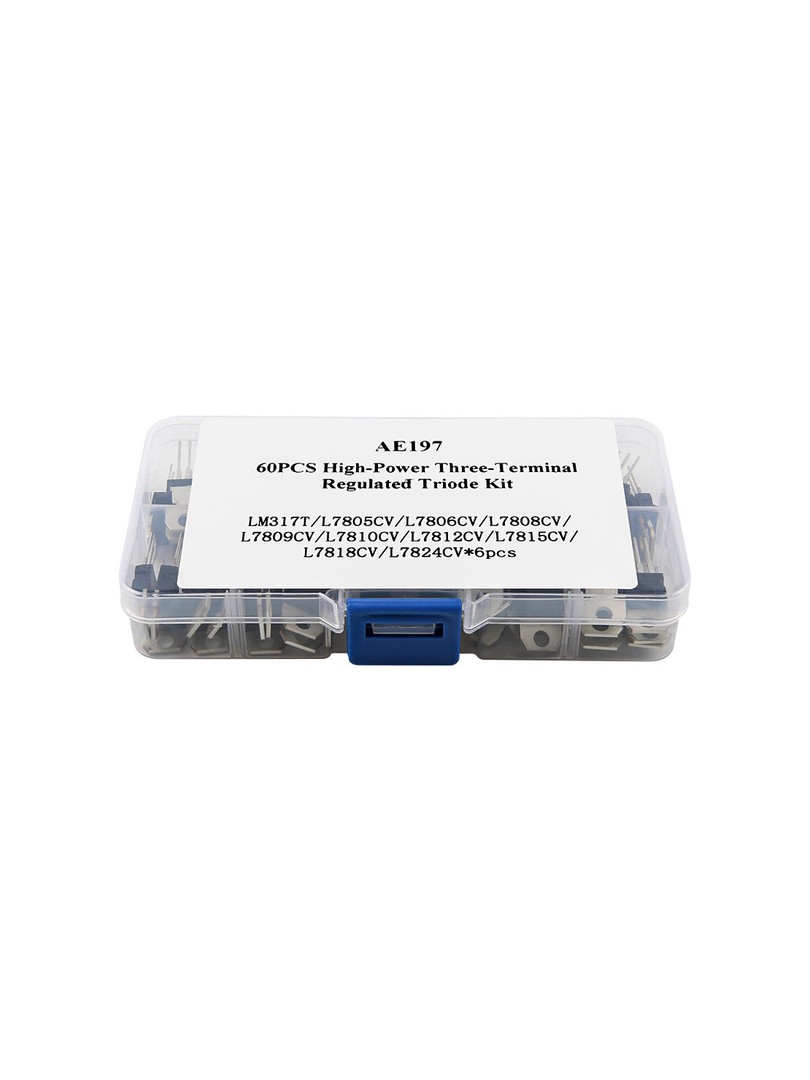

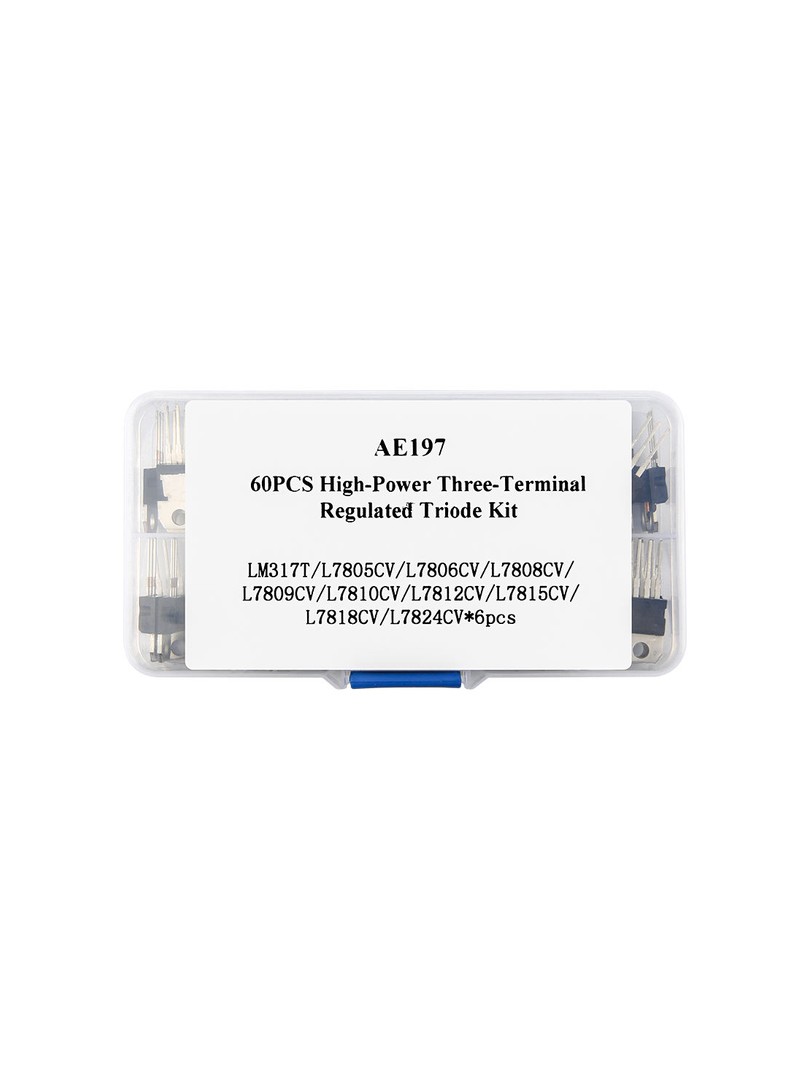

Zawartość zestawu
- 6 × Regulator napięcia regulowany LM317T
- 6 × Regulator napięcia stałego L7805CV
- 6 × Regulator napięcia stałego L7806CV
- 6 × Regulator napięcia stałego L7808CV
- 6 × Regulator napięcia stałego L7809CV
- 6 × Regulator napięcia stałego L7810CV
- 6 × Regulator napięcia stałego L7812CV
- 6 × Regulator napięcia stałego L7815CV
- 6 × Regulator napięcia stałego L7818CV
- 6 × Regulator napięcia stałego L7824CV
- 1 × Plastikowe pudełko organizacyjne
Zestaw regulatorów napięcia ProRock stanowi gotowy asortyment liniowych stabilizatorów trójkońcówkowych, zapewniając działający rozwiązanie do budowy zasilaczy, edukacji technicznej oraz codziennej pracy z elektroniką.
