Zestaw szybkozłączek dźwigniowych ProRock to gotowy asortyment złączek elektrycznych umożliwiających szybkie i bezpieczne łączenie przewodów bez użycia narzędzi. Zestaw zawiera trzy popularne modele złączek wieloportowych przeznaczone do zastosowań tymczasowych i stałych w instalacjach elektrycznych.

Każda złączka wykorzystuje mechanizm sprężynowy z ręczną dźwignią, który zapewnia działający kontakt elektryczny i jednocześnie upraszcza proces montażu oraz demontażu przewodów. Złączki są wielokrotnego użytku – przewody można łatwo wyjmować i ponownie podłączać bez konieczności lutowania czy skręcania.

Główne cechy

Montaż bez narzędzi: dźwigniowy mechanizm zaciskowy umożliwia szybkie podłączanie przewodów bez użycia dodatkowych narzędzi

Wielokrotne użycie: konstrukcja pozwala na łatwe wyjmowanie i ponowne wprowadzanie przewodów

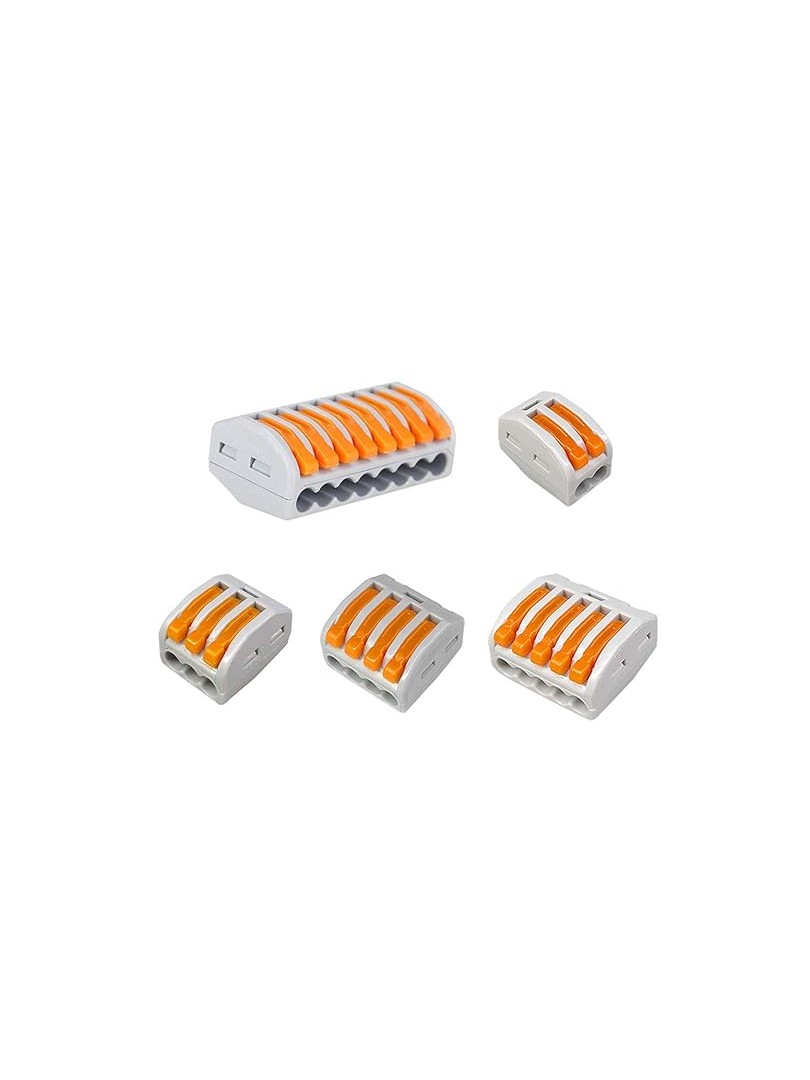

Różne konfiguracje portów: zestaw zawiera złączki dwu-, trzy- i pięcioportowe dostosowane do różnych potrzeb instalacyjnych

Stałe kontakt elektryczny: sprężynowy mechanizm zaciskowy utrzymuje stałe i równomierne dociśnięcie przewodów

Uporządkowane przechowywanie: wszystkie złączki dostarczane są w praktycznym plastikowym pudełku

Zasada działania

Złączki wykorzystują sprężynowy mechanizm zaciskowy sterowany ręczną dźwignią. Po podniesieniu dźwigni sprężyna zwalnia docisk, umożliwiając wprowadzenie odpowiednio oizolowanego przewodu. Po opuszczeniu dźwigni sprężyna automatycznie dociska przewód do miedzianego styku, zapewniając z tworzywa i działający połączenie elektryczne. Mechanizm ten eliminuje potrzebę lutowania, skręcania czy używania specjalistycznych narzędzi zaciskowych.

Specyfikacja techniczna

Typ produktu: Zestaw złączek dźwigniowych

Całkowita liczba elementów: 40 szt.

Modele złączek: PCT-212, PCT-213, PCT-215

Napięcie znamionowe: 400 V

Napięcie udarowe: 4 kV

Prąd znamionowy: 32 A

Moc znamionowa: 7 kW

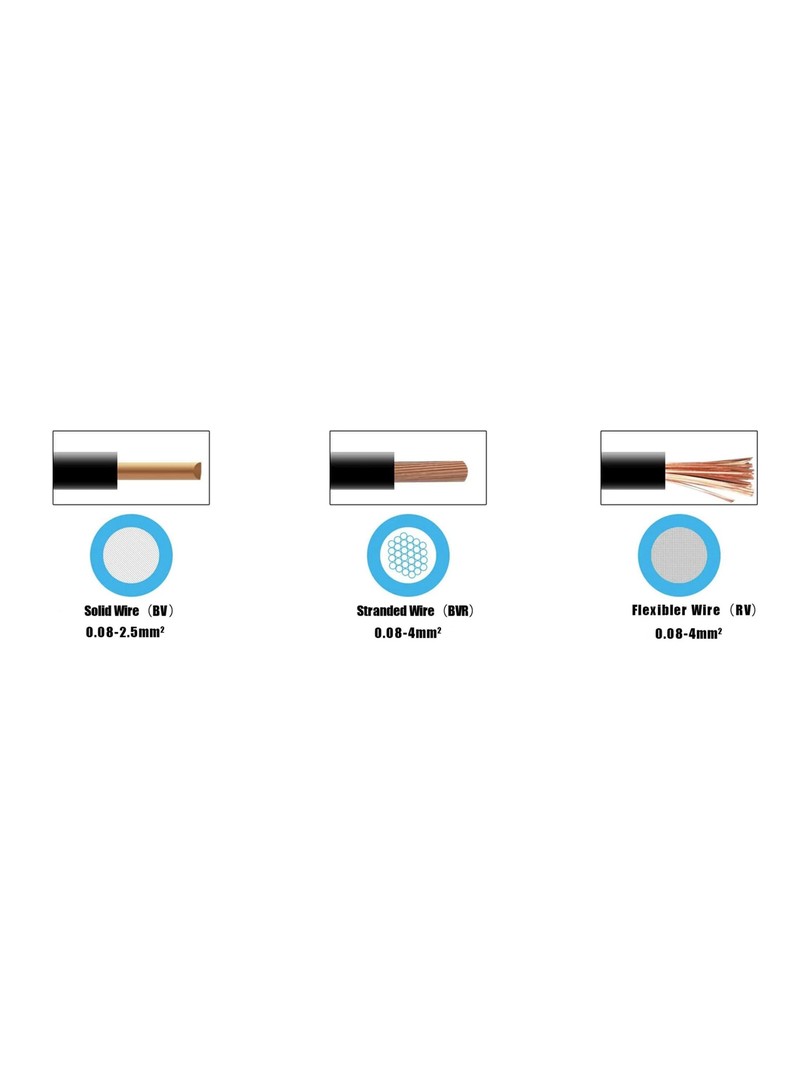

Kompatybilne typy przewodów: miedziane jednodrutowe, wielodrutowe, giętkie

Zakres przekroju przewodów: 0,08–4 mm²

Temperatura pracy: do 105 °C

Materiał obudowy: Nylon PA66 trudnopalny

Materiał styków: Cynowana miedź ze sprężyną zaciskową

Kolor: Pomarańczowy i szary

Opakowanie: Plastikowe pudełko

Uwagi

Złączki przeznaczone są wyłącznie do przewodów miedzianych.

Przed wprowadzeniem przewodu należy upewnić się, że długość usuniętej izolacji jest prawidłowa.

Złączki nie są przeznaczone do przewodów aluminiowych.

Należy sprawdzić, czy liczba portów złączki odpowiada konfiguracji podłączanych przewodów.

Typowe zastosowania

Prace instalacyjne i konserwacyjne w instalacjach elektrycznych

Połączenia w systemach oświetleniowych i puszkach rozgałęźnych

Szafy sterownicze i tablice rozdzielcze

Tymczasowe połączenia testowe i prototypowe

Projekty majsterkowania i domowe instalacje elektryczne

Zawartość zestawu

10 × Złączka dźwigniowa PCT-213

20 × Złączka dźwigniowa PCT-212

10 × Złączka dźwigniowa PCT-215

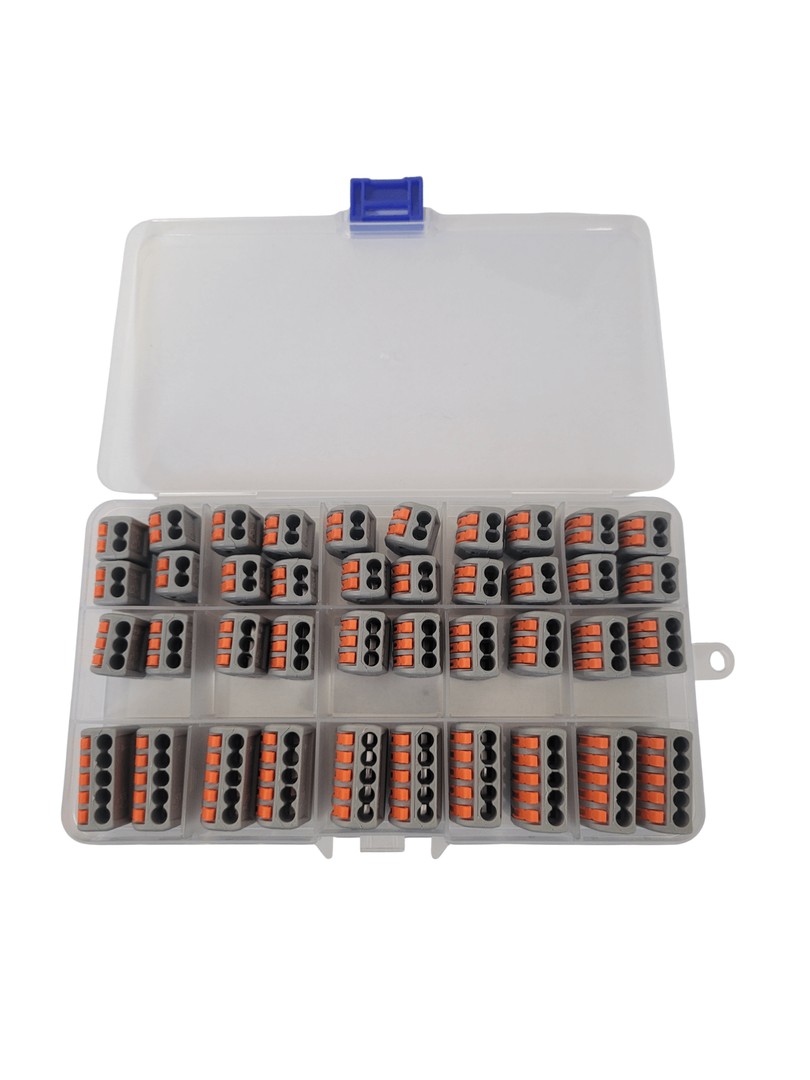

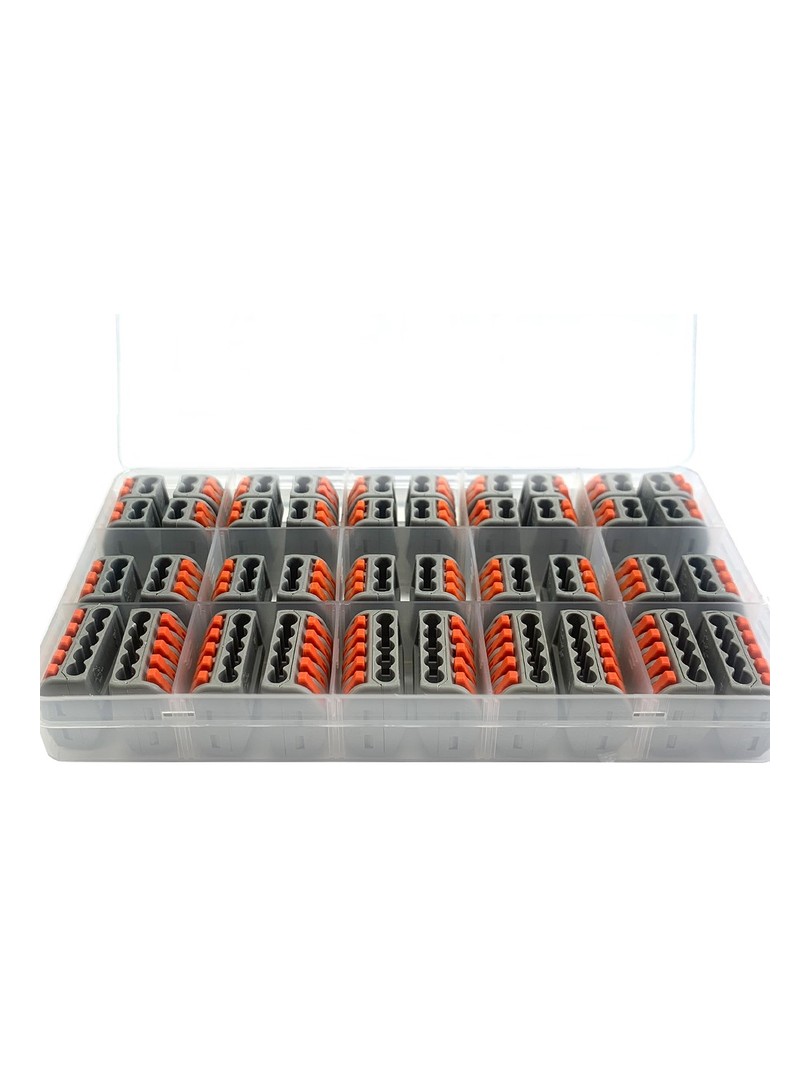

1 × Plastikowe pudełko do przechowywania

Zestaw szybkozłączek ProRock stanowi praktyczne rozwiązanie dla profesjonalistów i majsterkowiczów, umożliwiając szybkie, bezpieczne i wielokrotne łączenie przewodów w szerokim zakresie zastosowań elektrycznych.
