ProRock PWM Sterownik Silnika CCM5D 6V/12V/24V LED Display

ProRock CCM5D Cyfrowy Sterownik PWM Silnika DC 6V/12V/24V LED IR

Wejście DC 6–30 V | Wyjście 5 A / 8 A szczyt | Moc 180 W | PWM 16 kHz | Wyświetlacz LED 0,56″ | Sterowanie IR

ProRock CCM5D to cyfrowy sterownik PWM przeznaczony do regulacji prędkości obrotowej silników prądu stałego poprzez zmianę wypełnienia sygnału PWM. Moduł wyposażono w trzyznakowy wyświetlacz LED oraz dwa tryby sterowania: manualny pokrętłem i przyciskiem oraz zdalny za pomocą pilota podczerwieni. Sterownik zapewnia stałe wyjście PWM o wysokiej częstotliwości, co redukuje słyszalny szum podczas pracy.

Moduł znajduje zastosowanie w układach sterowania silnikami DC, wentylatorami, pompami, ściemniaczami LED oraz innymi odbiornikami prądu stałego pracującymi w zakresie prądowym do pięciu amperów.

Główne cechy

• Regulacja PWM: płynna zmiana prędkości silnika DC poprzez modulację szerokości impulsu
• Zestaw napięć wejściowych: kompatybilny z popularnymi systemami zasilania prądu stałego
• Wyświetlacz LED: wizualizacja bieżącego wypełnienia cyklu pracy w czasie rzeczywistym
• Dual tryb sterowania: obsługa manualna za pomocą potencjometru i przycisku oraz zdalna poprzez pilot IR
• Wysoka częstotliwość PWM: eliminacja słyszalnego szumu podczas regulacji obciążenia
• Kompaktowa konstrukcja: ułatwia montaż w panelach sterujących i obudowach urządzeń

Zasada działania

Sterownik CCM5D reguluje prędkość obrotową silnika DC poprzez zmianę wypełnienia sygnału PWM (modulacji szerokości impulsu). Wartość wypełnienia cyklu pracy wyświetlana jest na trzyznakowym wyświetlaczu LED w zakresie od zera do stu. Użytkownik może zmieniać wypełnienie manualnie za pomocą pokrętła potencjometru lub przycisku na module, albo zdalnie używając dołączonego pilota podczerwieni. Wyjście PWM o częstotliwości szesnastu kiloherców zapewnia cichą pracę i minimalizuje drgania mechaniczne silnika.

Specyfikacja techniczna

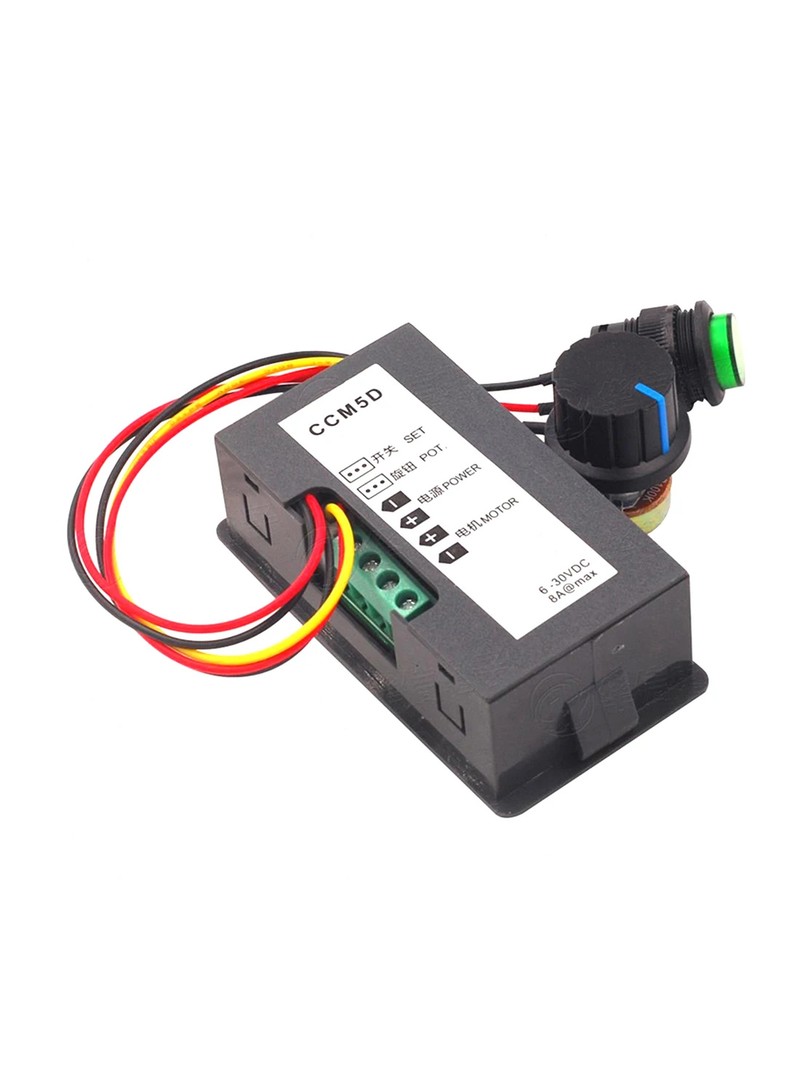

• Model sterownika: CCM5D
• Napięcie wejściowe: DC 6 – 30 V
• Prąd wyjściowy znamionowy: do 5 A (praca ciągła)
• Prąd szczytowy: do 8 A
• Maksymalna moc wyjściowa: do 180 W
• Częstotliwość PWM: 16 kHz
• Zakres wypełnienia: 0 – 100 %
• Wyświetlacz LED: 0,56″ trzy znaki (000–100)
• Tryby sterowania: potencjometr, przycisk, pilot podczerwieni
• Zasięg pilota IR: około 3 – 4 m

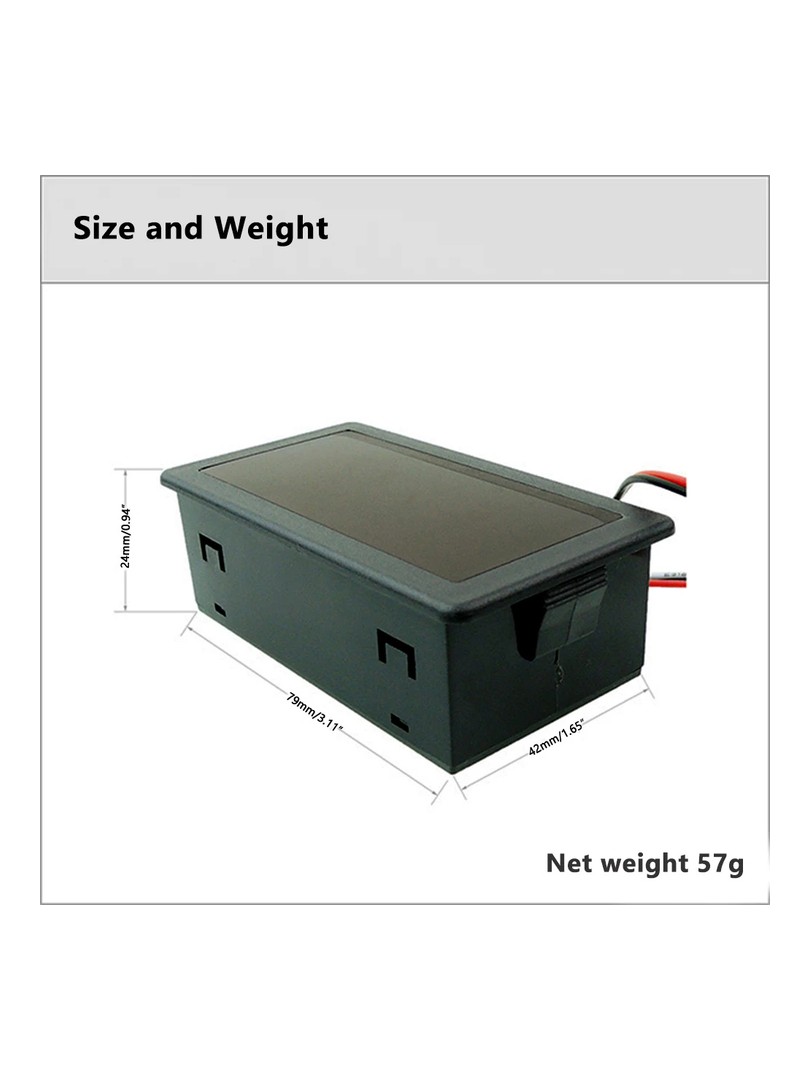

• Wymiary sterownika: około 79 × 42 × 24 mm
• Wymiary pilota: około 85 × 40 × 12 mm

Uwagi

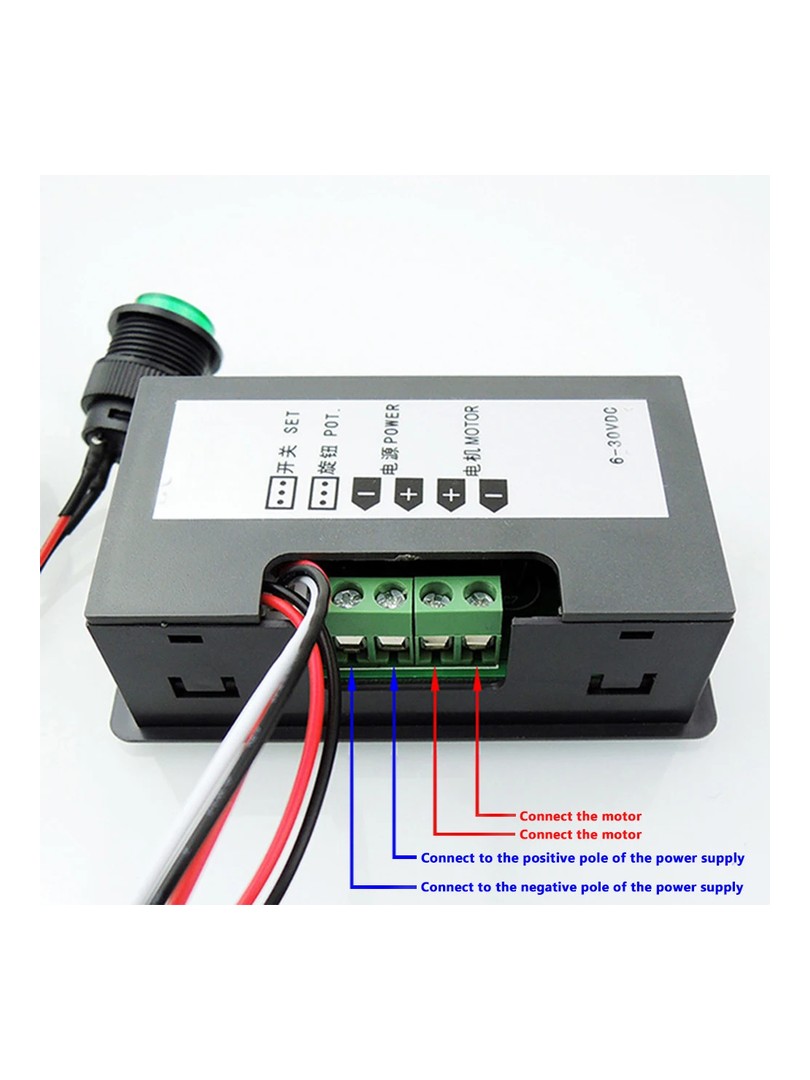

• Przed podłączeniem sterownika należy odłączyć zasilanie od układu.
• Zachowanie prawidłowej polaryzacji zasilania jest obowiązkowe — odwrócenie biegunów może uszkodzić moduł.
• Sterownik przeznaczony jest do pracy z silnikami DC i odbiornikami prądu stałego w granicach znamionowego obciążenia prądowego.

Typowe zastosowania

• Regulacja prędkości obrotowej silników DC
• Sterowanie wentylatorami, pompami i małymi napędami prądu stałego
• Ściemnianie LED i regulacja obciążeń DC
• Projekty elektroniki DIY i automatyki

Zawartość zestawu

• 1 × Sterownik PWM ProRock CCM5D z wyświetlaczem LED
• 1 × Pilot podczerwieni

ProRock CCM5D to uniwersalny sterownik PWM zapewniający elastyczną regulację prędkości, czytelną informację zwrotną na wyświetlaczu LED oraz wygodną obsługę zdalną, co czyni go praktycznym rozwiązaniem do kontroli silników DC i ogólnego zastosowania w układach sterowania mocą prądu stałego.
