ProRock Pulse Sensor Heart Rate Sensor Optical Heartbeat Detection Analog

Czujnik Tętna ProRock — Optyczny Sensor Pulsu z Wyjściem Analogowym (Czarny)

Fotopletyzografia PPG | Wyjście analogowe | Zasilanie 3,0–5,0 V | Dioda LED 609 nm | Średnica sensora 16 mm | Długość przewodu 220 mm

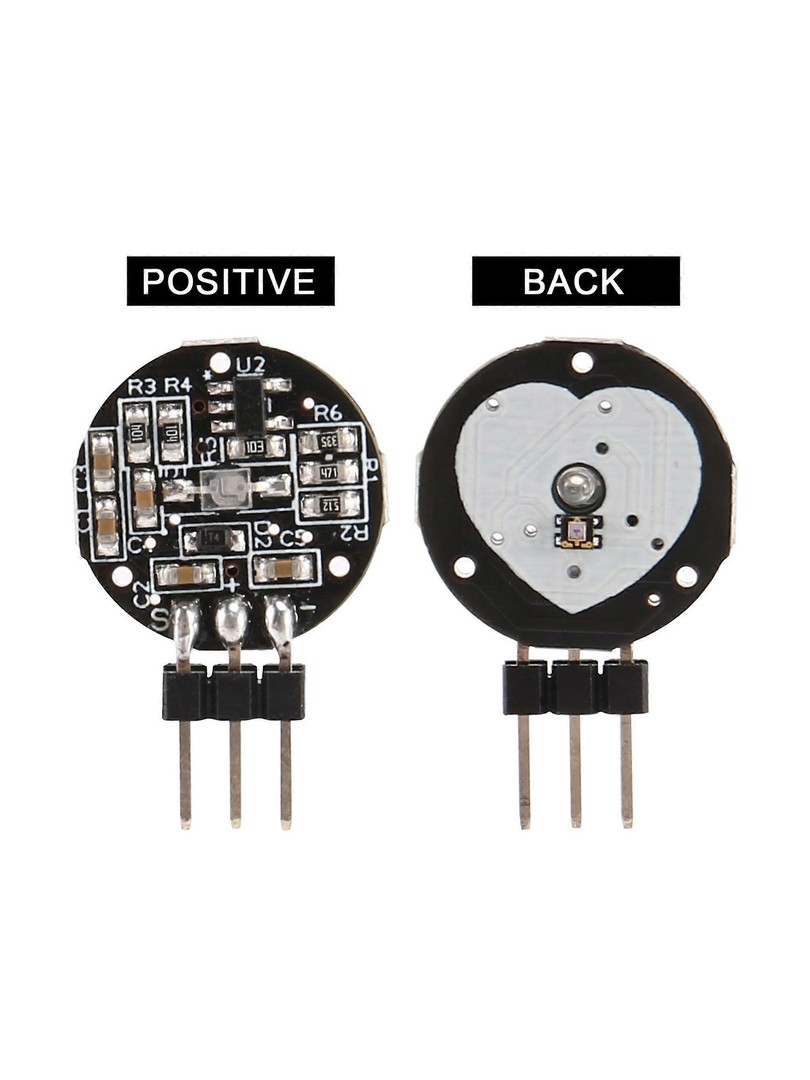

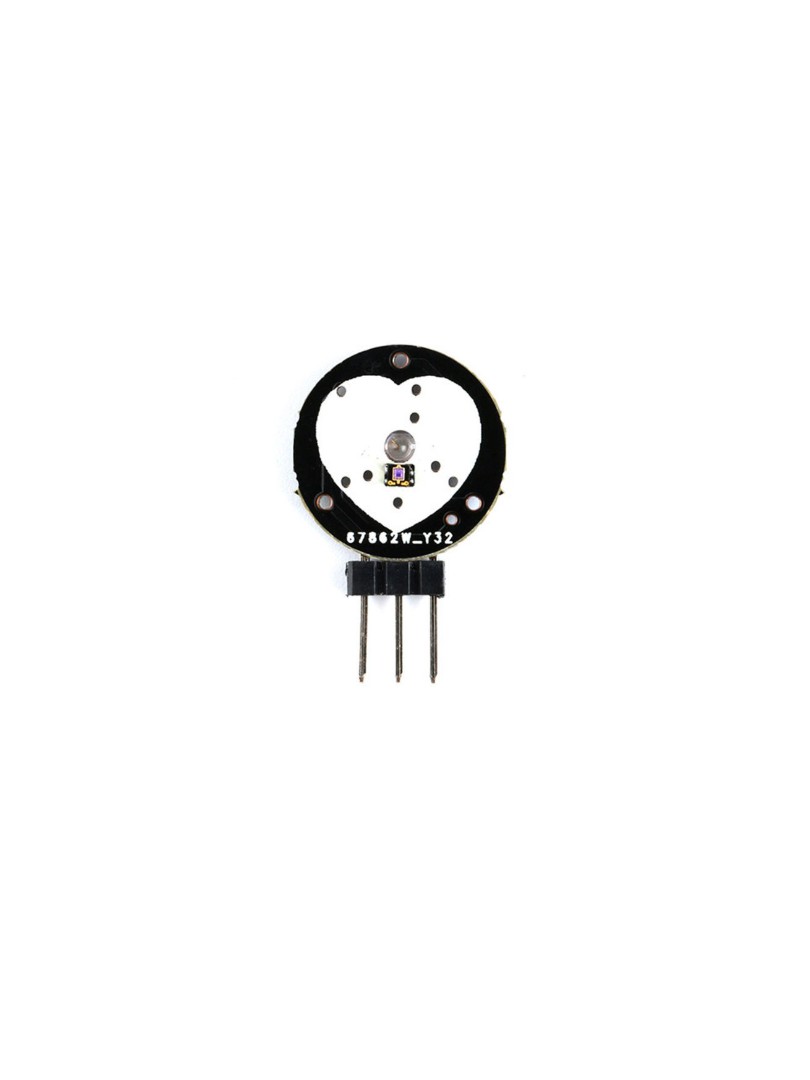

Czujnik tętna ProRock to kompaktowy moduł do bezkontaktowego pomiaru pulsu metodą optyczną. Wykorzystuje diodę LED i fotodetektor do wykrywania zmian przepływu krwi w opuszce palca lub płatku ucha. Wbudowany układ wzmacniający i filtrujący przetwarza słaby sygnał optyczny na czytelny przebieg analogowy reprezentujący akcję serca.

Moduł dostarczany jest z przylutowanymi pinami goldpin, co umożliwia natychmiastowe podłączenie do mikrokontrolera bez konieczności lutowania. Przeznaczony do projektów edukacyjnych, prototypowania urządzeń noszonych oraz eksperymentów z biofeedbackiem.

Główne cechy

• Detekcja optyczna: pomiar tętna oparty na zmianach objętości krwi w naczyniach włosowatych
• Wzmocnienie zintegrowane: wbudowany wzmacniacz operacyjny przetwarza słaby sygnał z fotodetektora
• Filtracja zakłóceń: analogowy układ filtrujący poprawia stałe i czytelność przebiegu fali tętna
• Wyjście analogowe: nieprzetworzony sygnał pulsu umożliwia samodzielną analizę i wizualizację w oprogramowaniu
• Uniwersalne mocowanie: sensor dopasowany do pomiaru na opuszce palca lub płatku ucha
• Przylutowane piny: zestaw gotowy do podłączenia bez dodatkowych prac montażowych

Zasada działania

Dioda LED o długości fali sześćset dziewięć nanometrów oświetla skórę i leżące pod nią naczynia krwionośne. Zmiany objętości krwi synchroniczne z biciem serca wpływają na absorpcję światła. Fotodetektor rejestruje natężenie odbitego światła i przekształca je w sygnał elektryczny. Analogowy układ elektroniczny wzmacnia i filtruje ten sygnał, ekstrahując przebieg fali tętna gotowy do dalszego przetwarzania przez mikrokontroler.

Specyfikacja techniczna

• Typ produktu: optyczny czujnik tętna
• Metoda pomiaru: fotopletyzografia (PPG)
• Sygnał wyjściowy: analogowy przebieg fali tętna
• Napięcie zasilania: 3,0–5,0 V DC
• Pobór prądu: konstrukcja energooszczędna do pracy ciągłej
• Długość fali LED: 609 nm
• Średnica sensora: 16 mm
• Długość przewodu: około 220 mm
• Materiał obudowy: tworzywo ABS
• Kolor modułu: czarny

Wyprowadzenia

• VCC: wejście zasilania
• GND: masa
• SIG: wyjście analogowego sygnału tętna

Uwagi

• Moduł dostarcza nieprzetworzony sygnał analogowy wymagający obróbki programowej w celu obliczenia częstości akcji serca.
• Dokładność odczytu zależy od stałe przyłożenia sensora i minimalizacji ruchów podczas pomiaru.
• Produkt przeznaczony wyłącznie do celów rozwojowych, edukacyjnych i eksperymentalnych.

Typowe zastosowania

• Eksperymenty z pomiarem częstości akcji serca
• Prototypowanie urządzeń noszonej elektroniki
• Systemy fitness i biofeedback
• Interaktywne instalacje artystyczne i gry reagujące na tętno
• Projekty edukacyjne i STEM

Zawartość zestawu

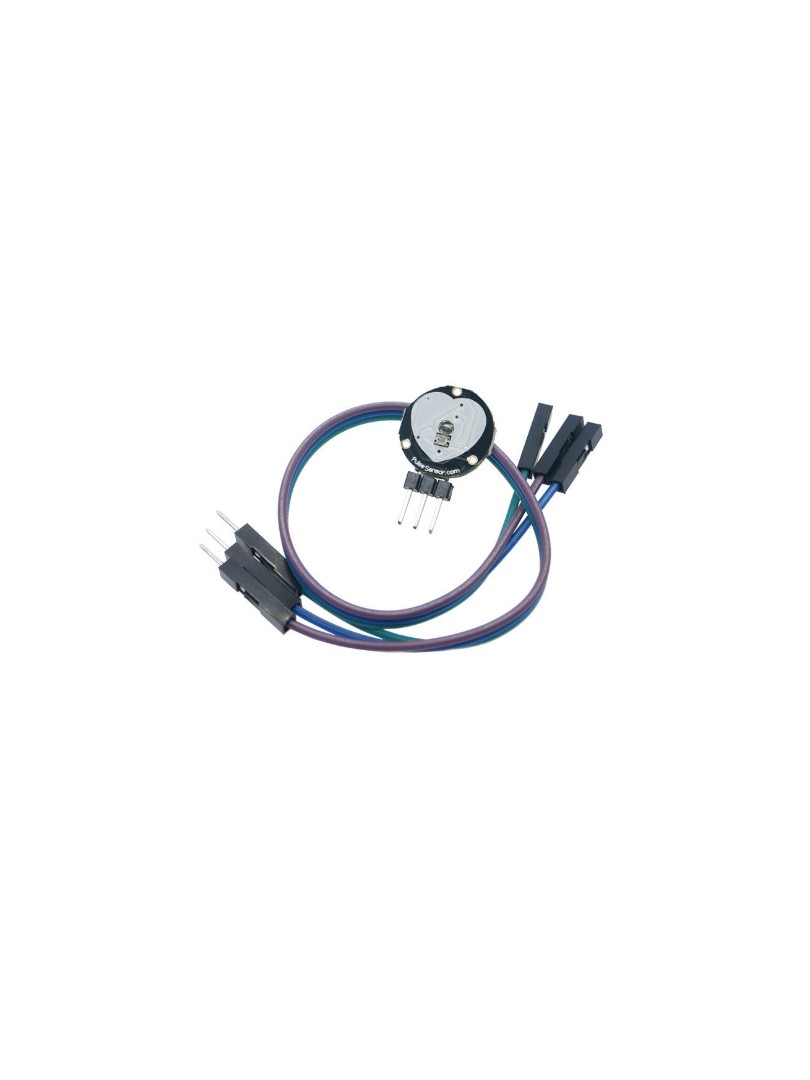

• 1 × Moduł czujnika tętna ProRock z przylutowanymi pinami (czarny)

Czujnik tętna ProRock stanowi gotowe rozwiązanie do optycznej detekcji pulsu z wyjściem analogowym, oferując szybki start w projektach prototypowych, edukacyjnych i kreatywnych związanych z monitorowaniem tętna i sygnałów bioelektrycznych.
