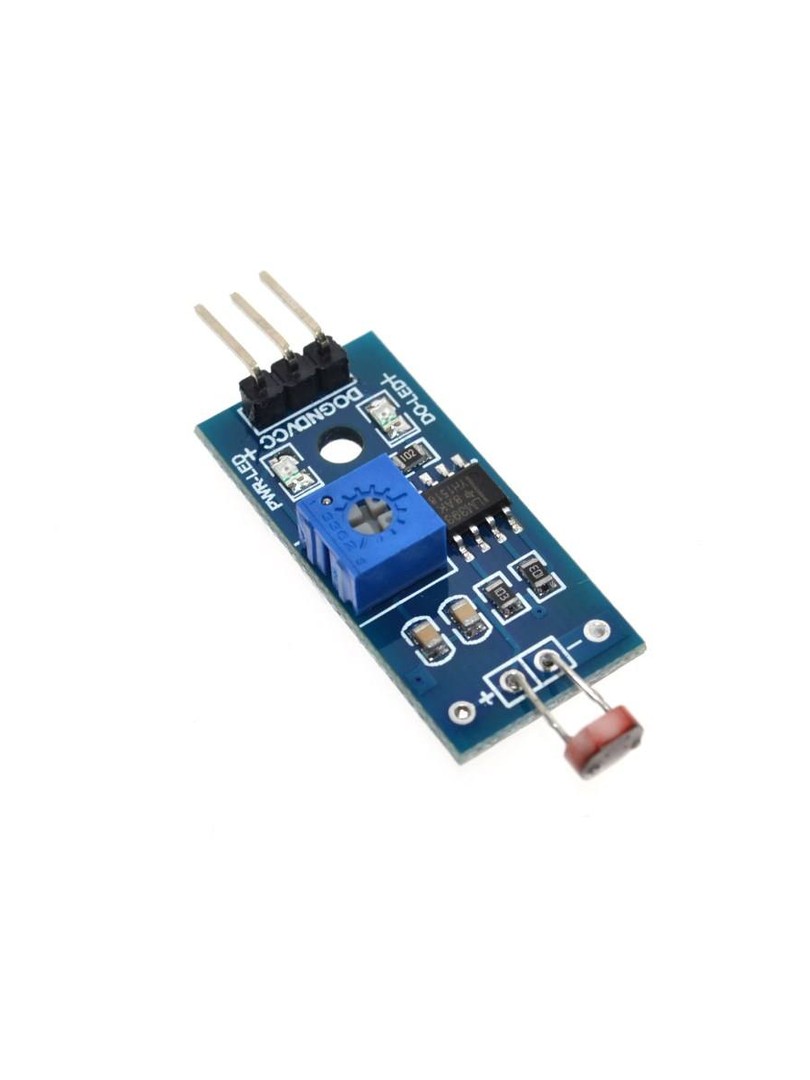

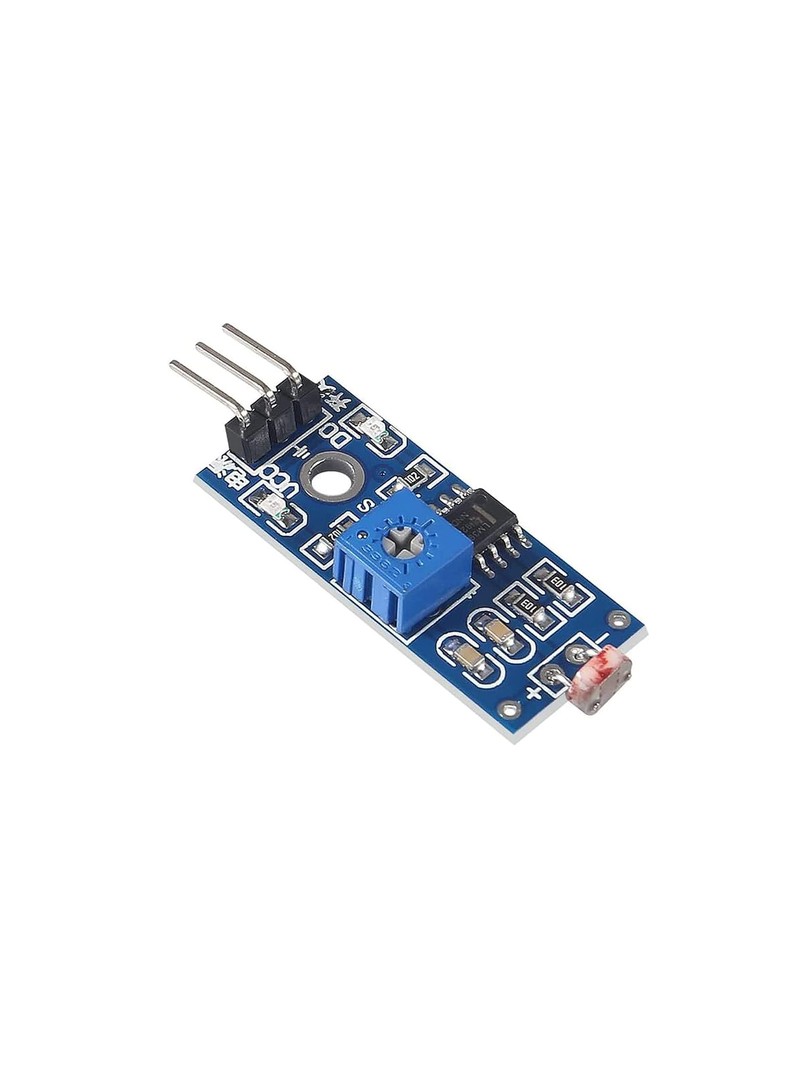

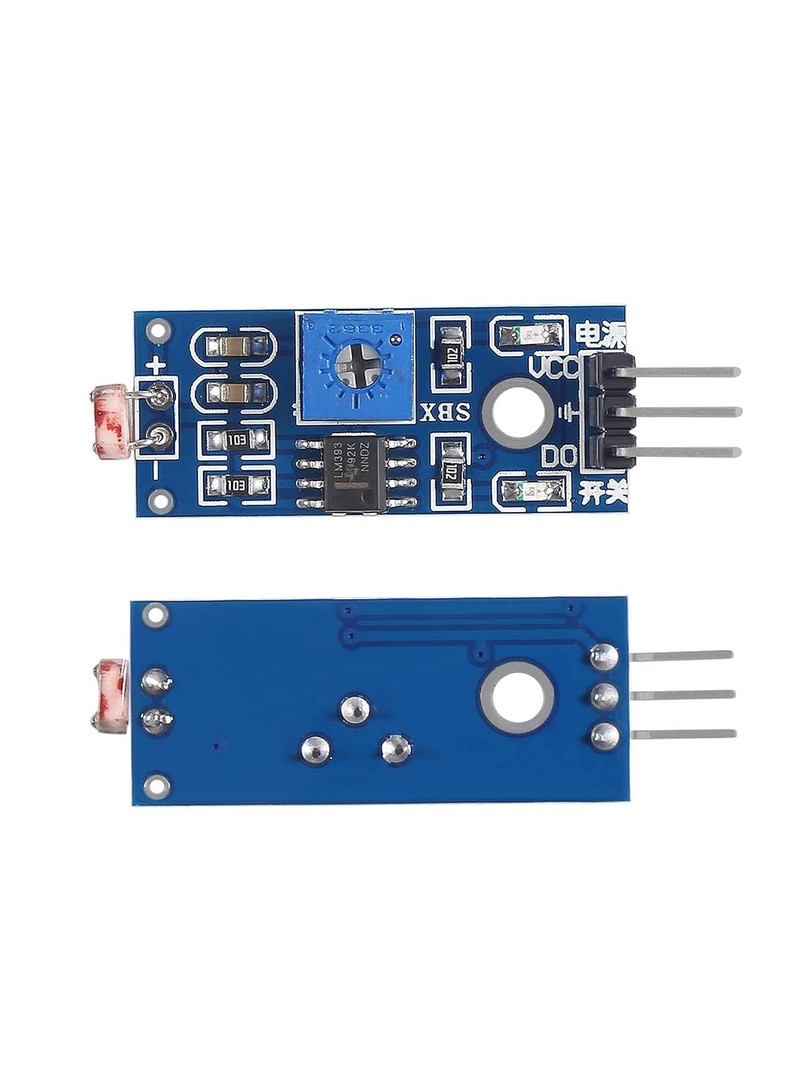

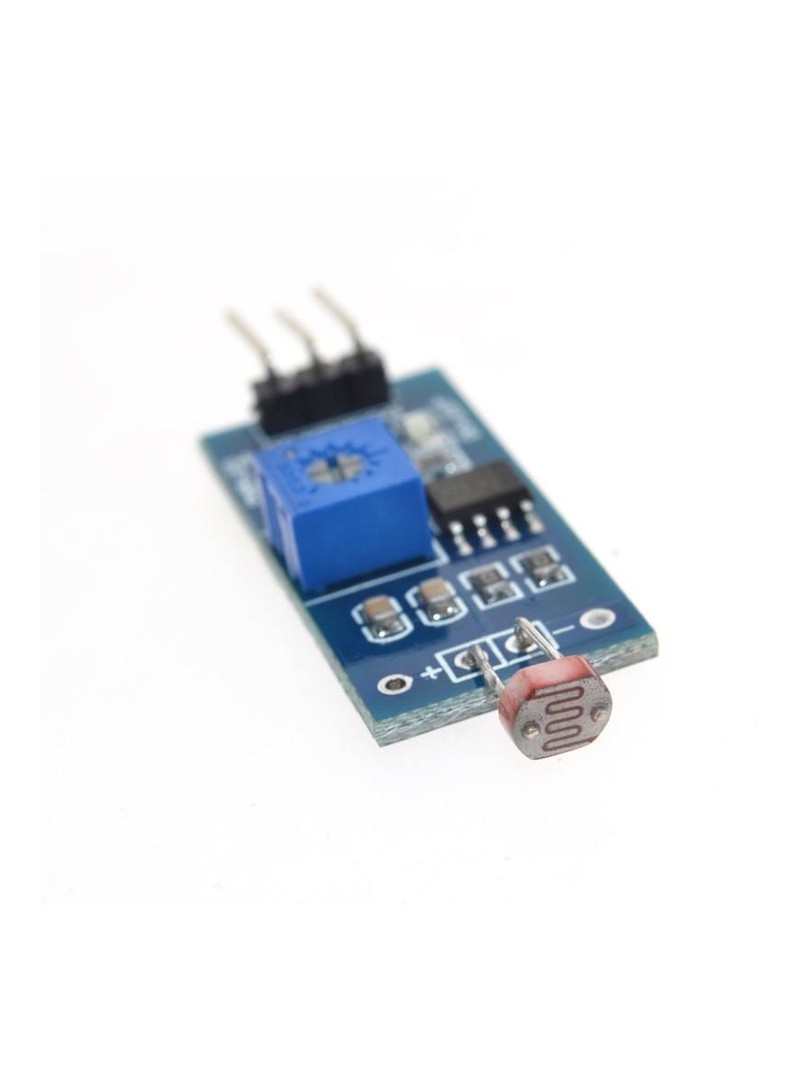

Moduł czujnika światła ProRock to kompaktowy detektor natężenia oświetlenia wykorzystujący element fotoczuły oraz komparator napięcia LM393. Urządzenie przeznaczone jest do wykrywania zmian jasności otoczenia z lepszą kierunkowością w porównaniu do standardowych modułów z fotorezystorem. Moduł dostarcza cyfrowy sygnał wyjściowy zmieniający stan po przekroczeniu zadanego progu jasności.

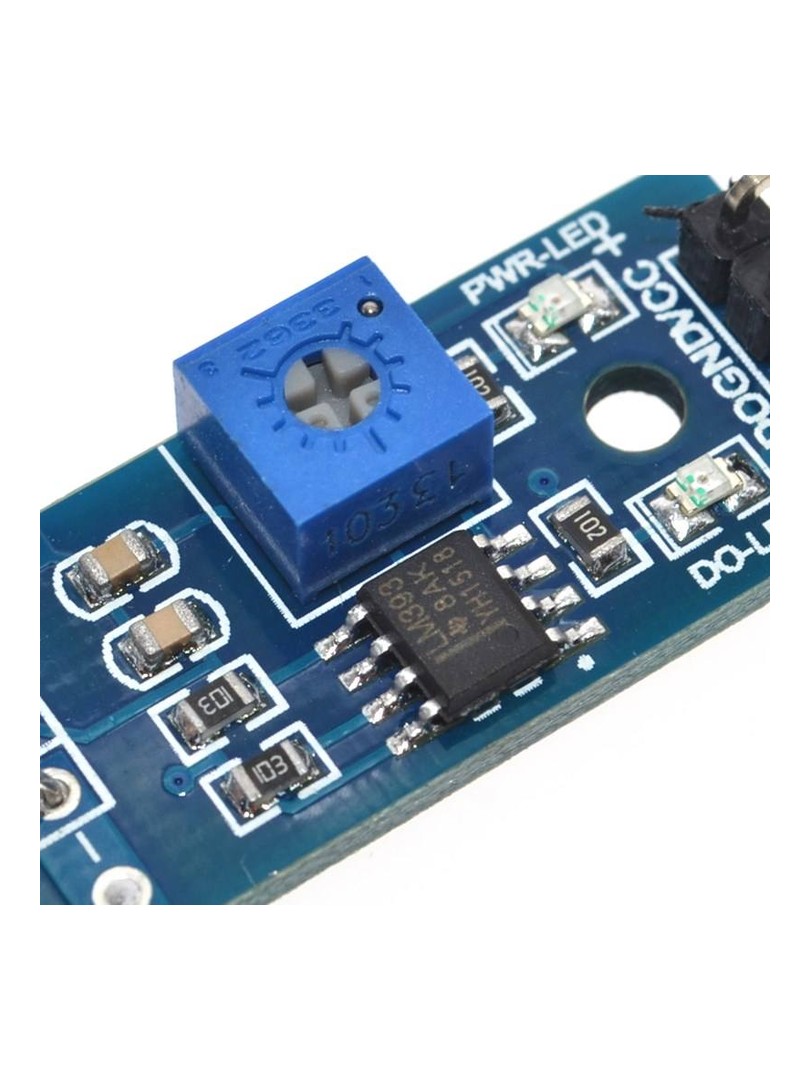

Czułość detektora regulowana jest za pomocą dokładny potencjometru wieloobrotowego zamontowanego na płytce. Pozwala to na dostosowanie punktu przełączania do różnych warunków oświetleniowych i wymagań aplikacji. Moduł wyposażony jest w otwór montażowy umożliwiający z tworzywa zamocowanie w obudowie lub konstrukcji.

Główne cechy

Detekcja fotoczuła: wykrywa natężenie światła otoczenia z określonego kierunku

Lepsza kierunkowość: dokładny wykrywanie źródła światła niż w modułach z fotorezystorem

Komparator LM393: zapewnia stałe i czysty sygnał cyfrowy bez drgań

Regulowana czułość: próg przełączania ustawiany potencjometrem na płytce

Wyjście cyfrowe: sygnał kompatybilny z logiką TTL podłączany bezpośrednio do mikrokontrolera

Otwór montażowy: umożliwia z tworzywa zamocowanie modułu śrubą

Zasada działania

Moduł porównuje napięcie z elementu fotoczułego z napięciem referencyjnym ustawionym potencjometrem. Gdy natężenie światła jest poniżej progu, wyjście cyfrowe DO przyjmuje stan wysoki (HIGH). Po przekroczeniu progu jasności wyjście przełącza się w stan niski (LOW). Punkt przełączania można dostosować obracając wieloobrotowy potencjometr na płytce.

Specyfikacja techniczna

Typ czujnika: moduł z elementem fotoczułym

Komparator: LM393

Napięcie zasilania: DC 3.3–5 V

Format wyjścia: cyfrowe przełączające (DO)

Poziom logiczny: kompatybilny z TTL

Wymiary płytki: 32 × 14 mm

Montaż: otwór na śrubę mocującą

Wyprowadzenia (Pinout)

VCC: zasilanie 3.3–5 V

GND: masa

DO: wyjście cyfrowe (HIGH / LOW)

Typowe zastosowania

Automatyczne sterowanie oświetleniem

Układy detekcji dzień/noc

Inteligentne lampy i automatyka oświetleniowa

Projekty z Arduino i mikrokontrolerami

Edukacyjne eksperymenty elektroniczne

Zawartość zestawu

1 × moduł czujnika światła ProRock z komparatorem LM393

Moduł czujnika światła ProRock łączy regulowaną czułość, kierunkową detekcję oraz stałe wyjście cyfrowe w kompaktowej formie odpowiedniej do projektów automatyki i elektroniki edukacyjnej.
