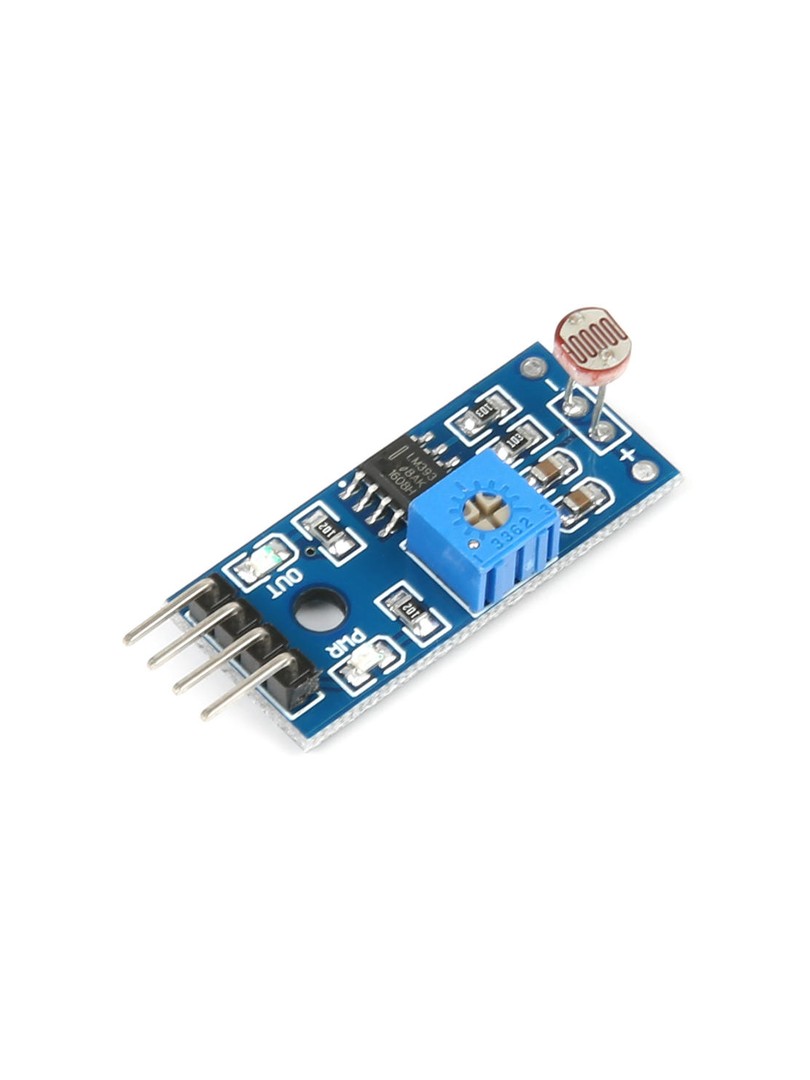

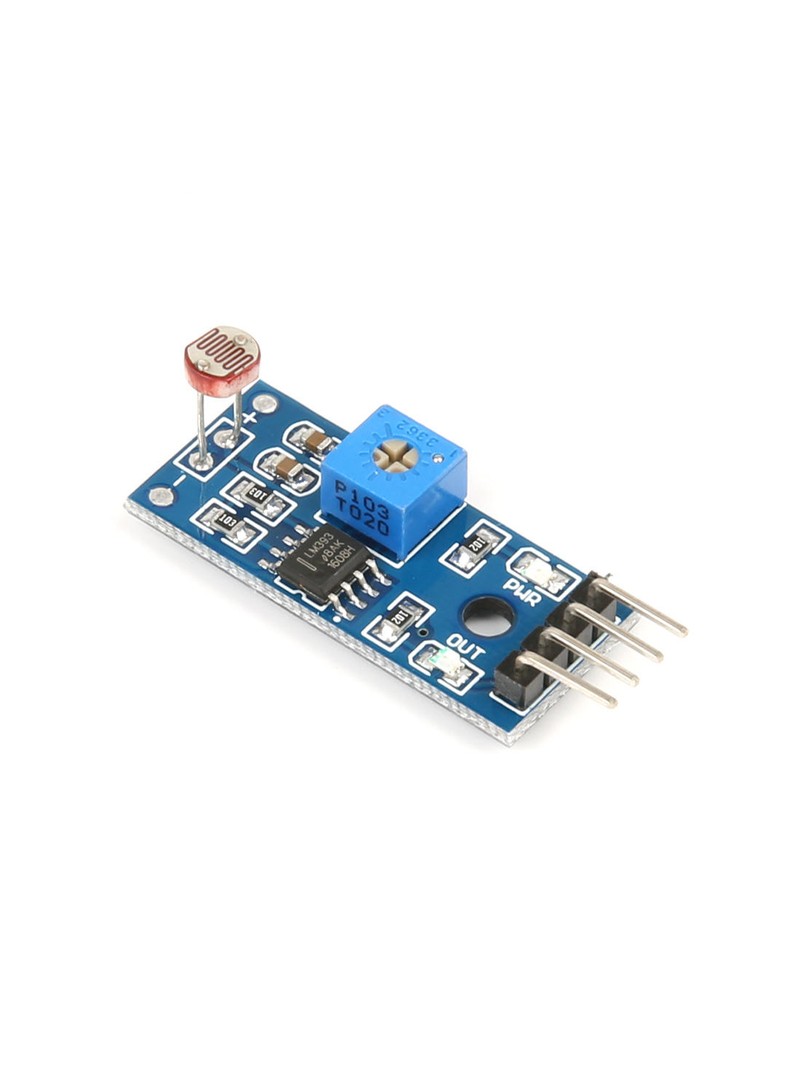

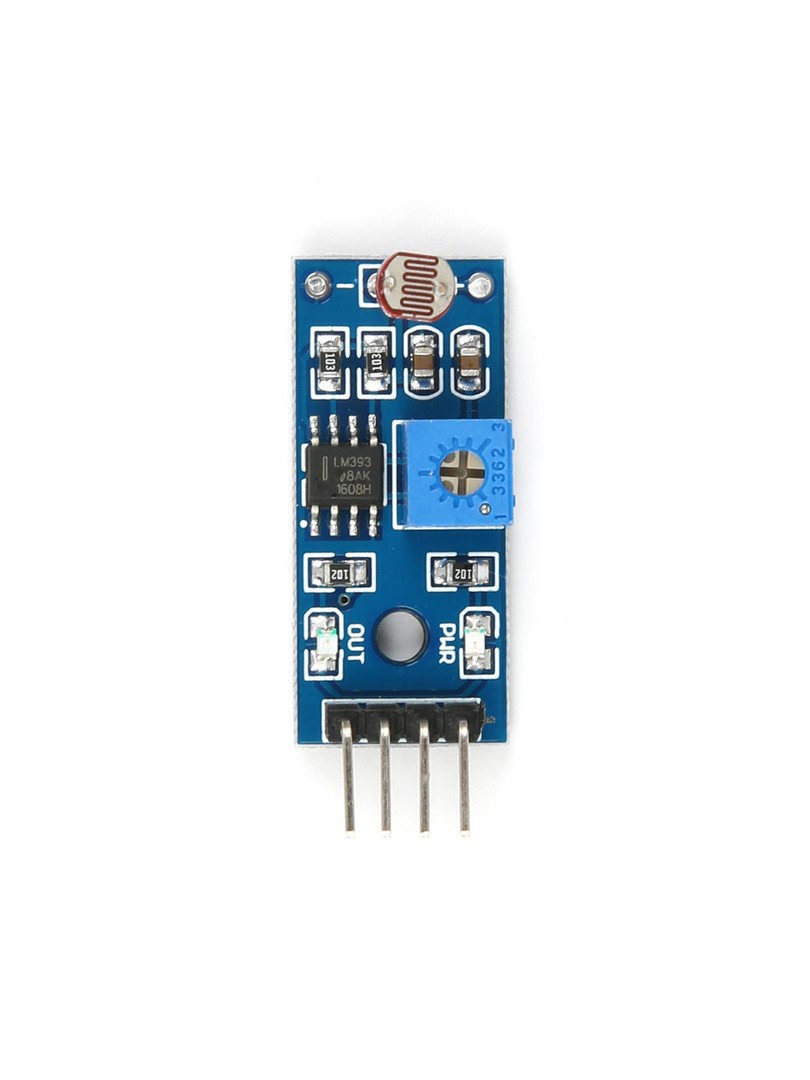

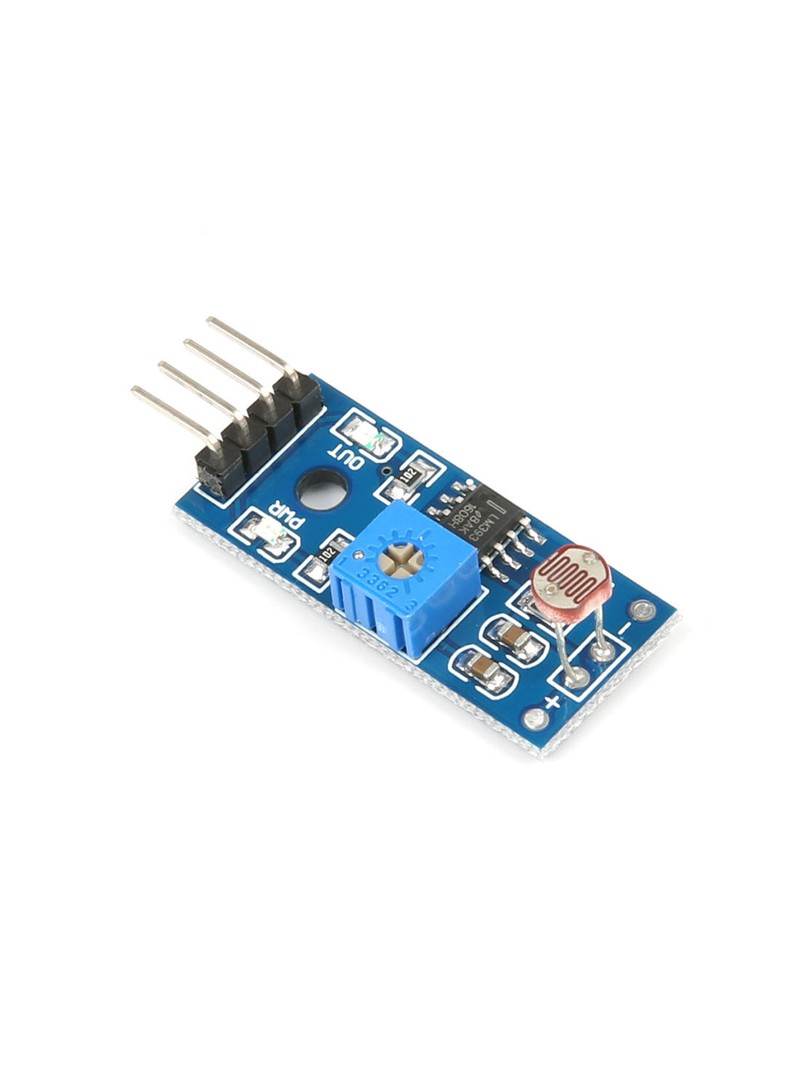

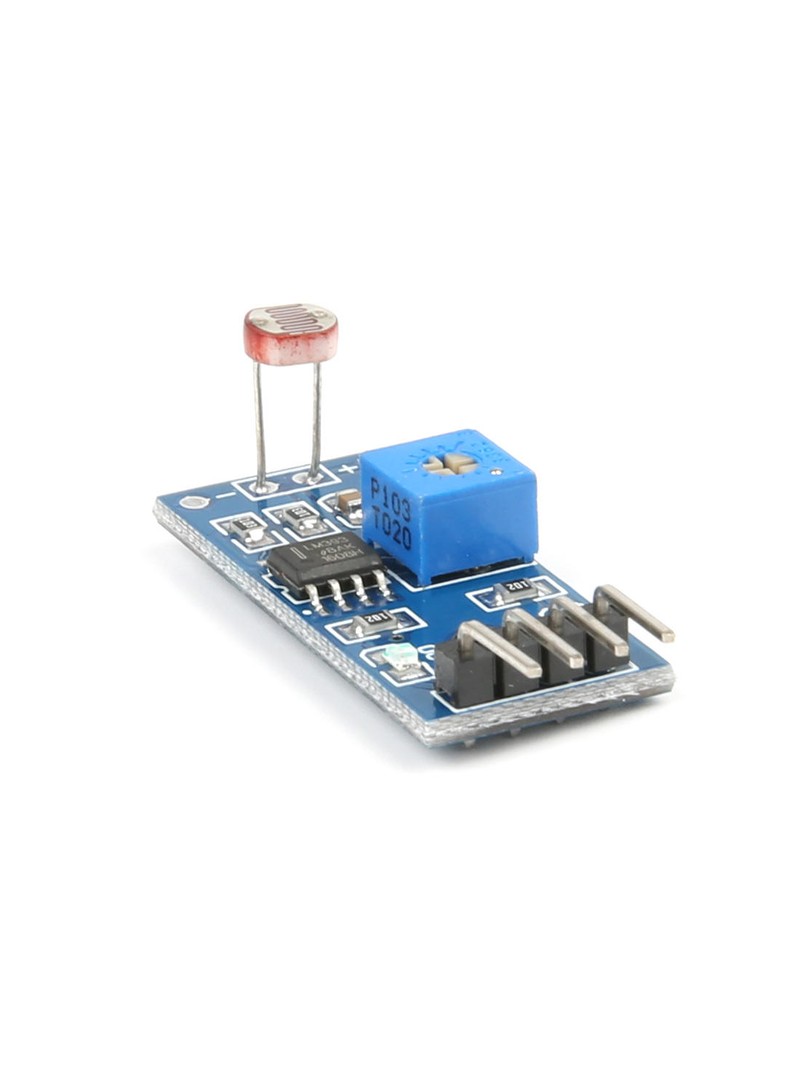

Moduł czujnika światła ProRock to kompaktowy sensor fotorezystorowy przeznaczony do wykrywania natężenia światła otoczenia oraz zmian jasności. Zbudowany na bazie światłoczułego fotorezystora LDR oraz komparatora napięcia LM393, oferuje równocześnie wyjście cyfrowe i analogowe, co zapewnia elastyczność zastosowania w systemach automatyki oraz sterowania.

Czujnik wykazuje wysoką wrażliwość na światło otoczenia i znajduje zastosowanie w detekcji dzień-noc, automatycznym sterowaniu oświetleniem oraz systemach przełączających reagujących na światło. Czułość detekcji regulowana jest dokładny potencjometrem zamontowanym na płytce, umożliwiając dokładne dostosowanie progu zadziałania do różnych warunków środowiskowych.

Główne cechy

Detekcja fotorezystorowa: monitorowanie jasności światła otoczenia za pomocą czujnika LDR

Podwójne wyjście: cyfrowe wyjście przełączające oraz analogowe wyjście napięciowe dostępne jednocześnie

Komparator LM393: zapewnia stałe przebieg sygnału oraz wysoką zdolność sterowania obciążeniem

Regulowana czułość: próg zadziałania ustawiany potencjometrem montażowym na płytce

Bezpośrednie podłączenie do mikrokontrolera: wyjście cyfrowe kompatybilne z GPIO układów Arduino, ESP32 i innych

Sterowanie przekaźnikami: wyjście cyfrowe umożliwia bezpośrednie sterowanie modułami przekaźnikowymi

Otwór montażowy: ułatwia mechaniczne mocowanie modułu w obudowach i konstrukcjach

Zasada działania

Fotorezystor LDR zmienia swoją rezystancję w zależności od natężenia padającego światła. Sygnał z fotorezystora trafia do komparatora LM393, który porównuje go z progiem ustalonym potencjometrem. Gdy natężenie światła spada poniżej progu, wyjście cyfrowe przechodzi w stan wysoki. Przekroczenie progu powoduje przejście w stan niski. Wyjście analogowe dostarcza ciągłego sygnału napięciowego proporcjonalnego do natężenia światła, umożliwiając dokładny pomiar za pomocą przetwornika ADC mikrokontrolera.

Specyfikacja techniczna

Typ czujnika: fotorezystor LDR

Układ komparatora: LM393

Napięcie zasilania: 3,3–5 V DC

Wyjście cyfrowe (DO): logiczne 0/1 (stan niski / wysoki)

Wyjście analogowe (AO): napięcie proporcjonalne do natężenia światła

Logika cyfrowa: natężenie poniżej progu → DO = HIGH, natężenie powyżej progu → DO = LOW

Zdolność sterowania: powyżej 15 mA

Wymiary płytki PCB: 32 × 14 mm

Montaż: otwór na śrubę mocującą

Wyprowadzenia (Pinout)

VCC: zasilanie 3,3–5 V

GND: masa

DO: cyfrowe wyjście przełączające

AO: analogowe wyjście napięciowe

Uwagi

Moduł wykazuje najwyższą czułość na zmiany natężenia światła otoczenia.

Wyjście analogowe umożliwia pomiar natężenia światła o wyższej rozdzielczości za pośrednictwem przetwornika ADC.

Wyjście cyfrowe przeznaczone jest do prostego sterowania progowego.

Regulacja czułości wpływa wyłącznie na próg zadziałania wyjścia cyfrowego.

Typowe zastosowania

Systemy detekcji dzień-noc

Automatyczne sterowanie oświetleniem

Przełączniki świetlne reagujące na światło

Roboty podążające za źródłem światła

Projekty z Arduino i mikrokontrolerami

Edukacyjne eksperymenty elektroniczne

Zawartość zestawu

1 × Moduł czujnika światła ProRock 4PIN z fotorezystorem i komparatorem LM393

Moduł czujnika światła ProRock stanowi działający rozwiązanie do sterowania zależnego od światła, łącząc funkcje przełączania cyfrowego, pomiaru analogowego oraz łatwej integracji w systemach automatyki, robotyki i projektach elektronicznych.

ProRock Photosensitive Sensor LM393 3.3-5V Digital Analog Output

Moduł Czujnika Światła ProRock LM393 z Fotorezystorem – Wyjście Cyfrowe i Analogowe 3,3–5V

Fotorezystor LDR | Komparator LM393 | Wyjście cyfrowe i analogowe | Zasilanie 3,3–5 V | Regulacja czułości | Płytka 32 × 14 mm
