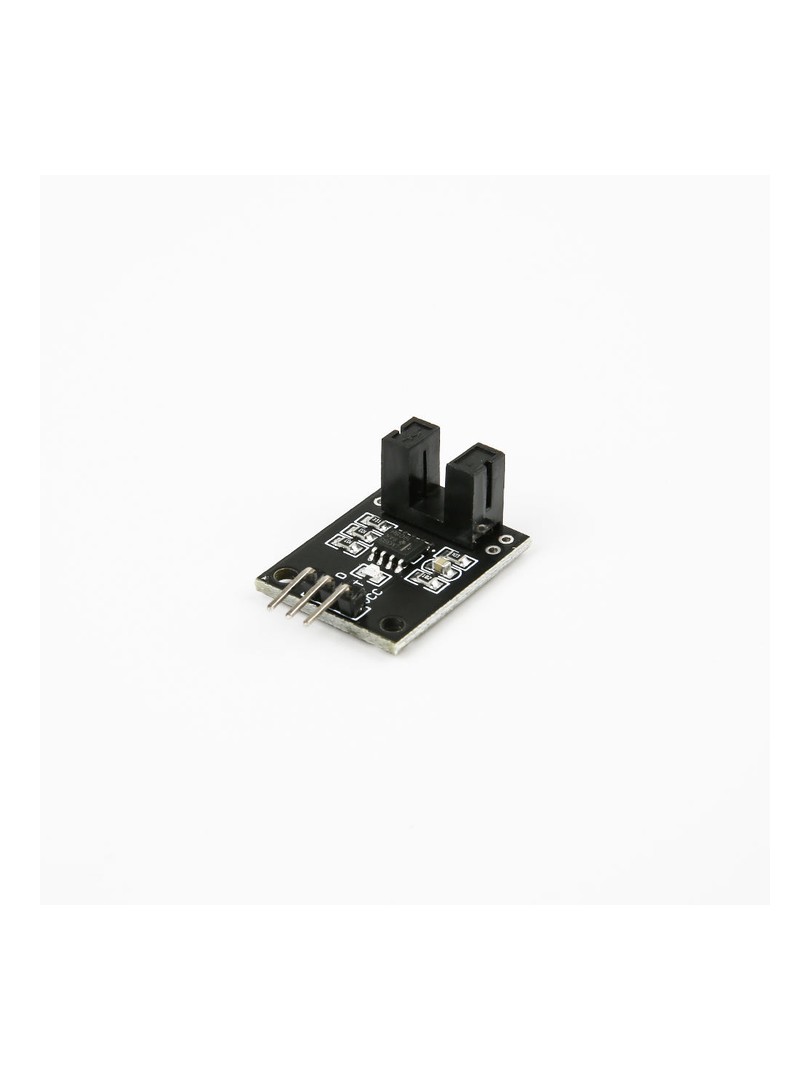

Moduł czujnika fotoelektrycznego ProRock to kompaktowy czujnik podczerwieni wykorzystujący technologię korelacyjną do detekcji obiektów. Przeznaczony jest do zastosowań w automatyce przemysłowej, gdzie wymagane jest zliczanie przedmiotów, wykrywanie obecności oraz pomiar prędkości obrotowej.

Układ bazuje na komparatorze LM393, który przetwarza sygnał z głowicy korelacyjnej i generuje przełączany sygnał cyfrowy. Wyjście modułu przechodzi w stan niski w momencie skutecznej detekcji obiektu, co umożliwia bezpośrednie podłączenie do mikrokontrolerów i systemów sterowania.

Główne cechy

Korelacyjna detekcja podczerwieni: zapewnia działający rozpoznawanie obiektów dzięki zastosowaniu głowicy korelacyjnej zamiast prostego odbiornika IR

Jednokierunkowe wyjście cyfrowe: prosty sygnał przełączany ułatwia odczyt stanu przez kontroler

Wyjście aktywne niskim stanem: poziom niski sygnalizuje skuteczną detekcję obiektu w polu czujnika

Wskaźnik optyczny na module: dioda sygnalizacyjna zapewnia natychmiastowy wgląd w stan pracy czujnika

Konstrukcja przemysłowa: moduł przystosowany do pracy w systemach zliczających i pomiarowych

Zasada działania

Nadajnik podczerwieni emituje wiązkę światła IR w kierunku obszaru detekcji. Gdy obiekt znajdzie się w polu czujnika, odbite lub przerwane promieniowanie trafia do głowicy korelacyjnej. Komparator LM393 przetwarza odebrany sygnał i steruje wyjściem cyfrowym. W momencie wykrycia obiektu wyjście OUT przechodzi w stan niski, który jest utrzymywany przez cały czas obecności obiektu w zasięgu głowicy.

Specyfikacja techniczna

Typ produktu: moduł czujnika fotoelektrycznego podczerwieni korelacyjnego

Komparator: LM393

Metoda detekcji: korelacyjna fotoelektryczna podczerwień

Napięcie zasilania: 5 V DC

Typ wyjścia: cyfrowe przełączane

Logika wyjścia: aktywny stan niski przy detekcji

Liczba kanałów: jeden

Regulacja czułości: brak (czułość zoptymalizowana fabrycznie)

Rozmiar głowicy czujnika: 5 mm

Wymiary modułu: ok. 32 × 11 × 20 mm

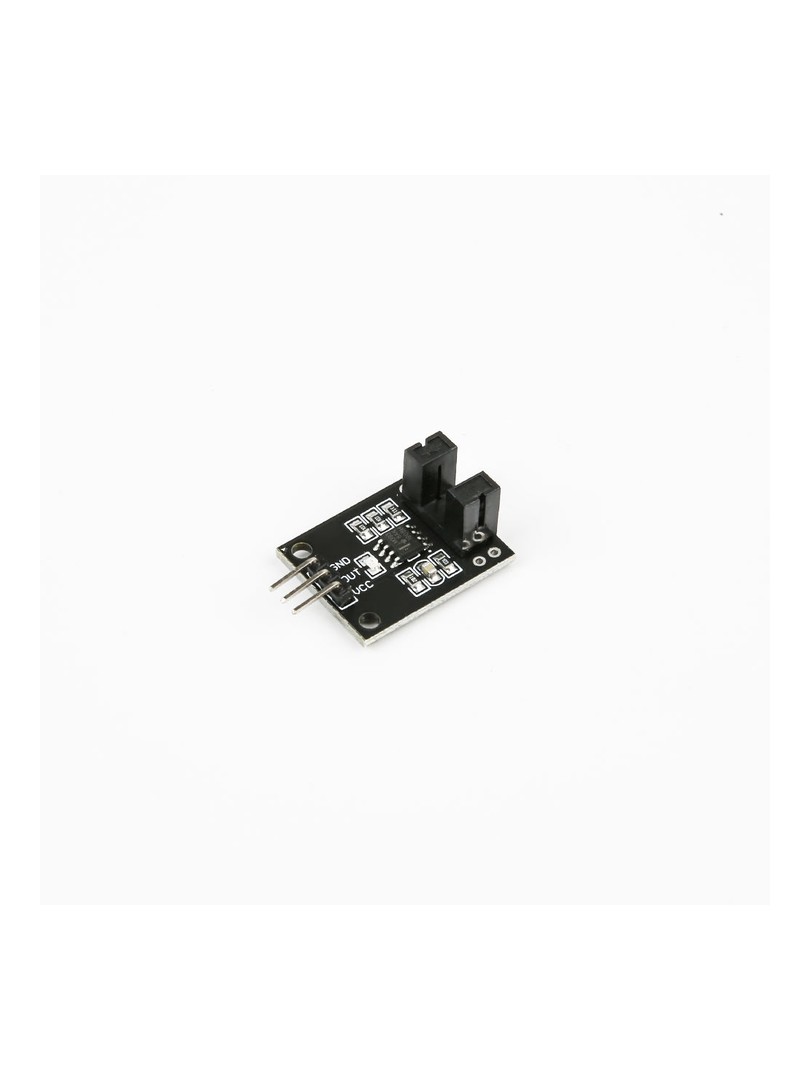

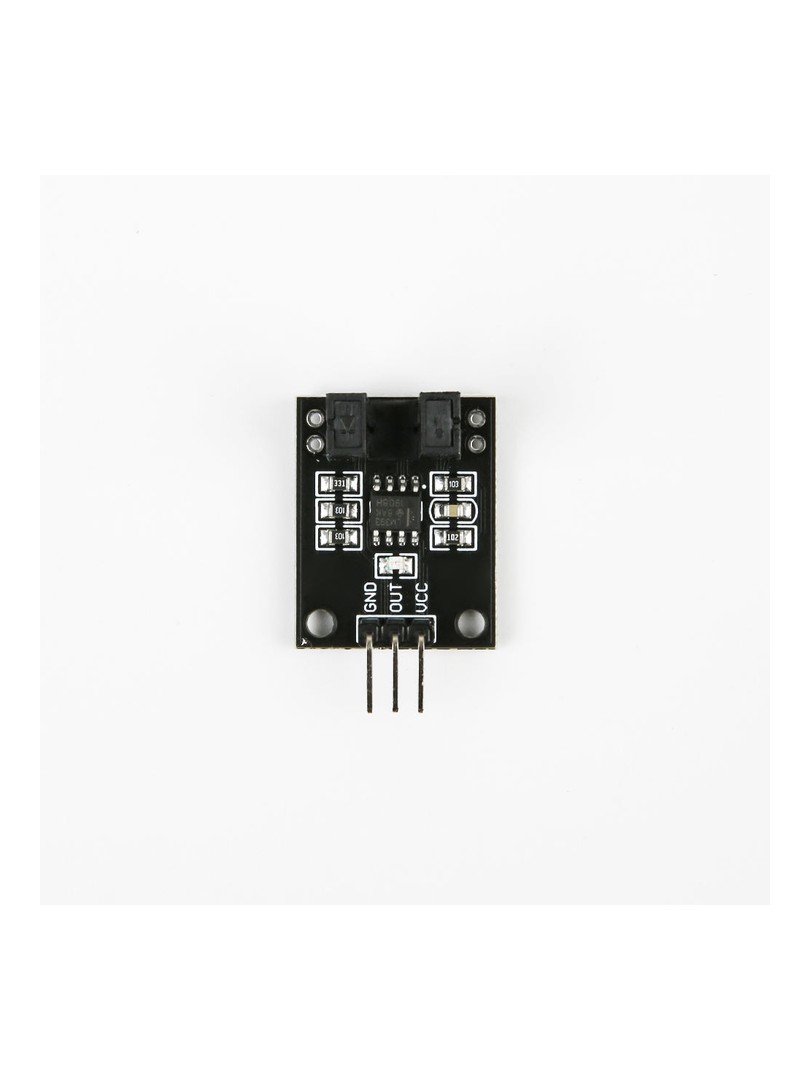

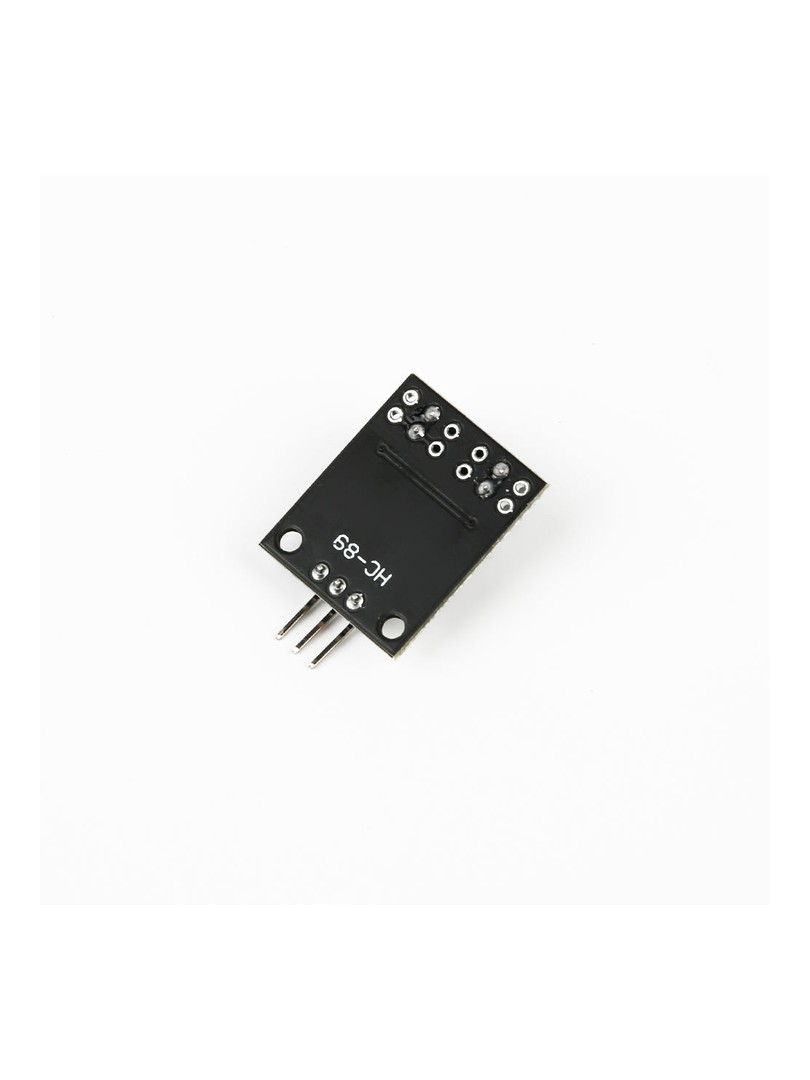

Wyprowadzenia (Pinout)

VCC: zasilanie 5 V

GND: masa

OUT: wyjście cyfrowe (aktywny stan niski)

Uwagi

Wyjście OUT przechodzi w stan niski podczas skutecznej detekcji obiektu.

Czułość jest stała i zoptymalizowana fabrycznie dla stałe pracy przemysłowej.

Należy zapewnić właściwe ustawienie czujnika względem obiektu w celu uzyskania wiarygodnych odczytów.

Typowe zastosowania

Zliczanie detali na liniach produkcyjnych

Pomiar prędkości obrotowej i detekcja ruchu silników

Wykrywanie obecności i przejścia obiektów

Systemy automatyki i sterowania

Projekty zliczające oparte na mikrokontrolerach

Zawartość zestawu

1 × moduł czujnika fotoelektrycznego ProRock korelacyjnego podczerwieni

Moduł czujnika fotoelektrycznego ProRock stanowi działający rozwiązanie dla zadań zliczania i detekcji w automatyce, łącząc korelacyjną technologię podczerwieni z prostym wyjściem cyfrowym gotowym do integracji z systemami sterowania.
