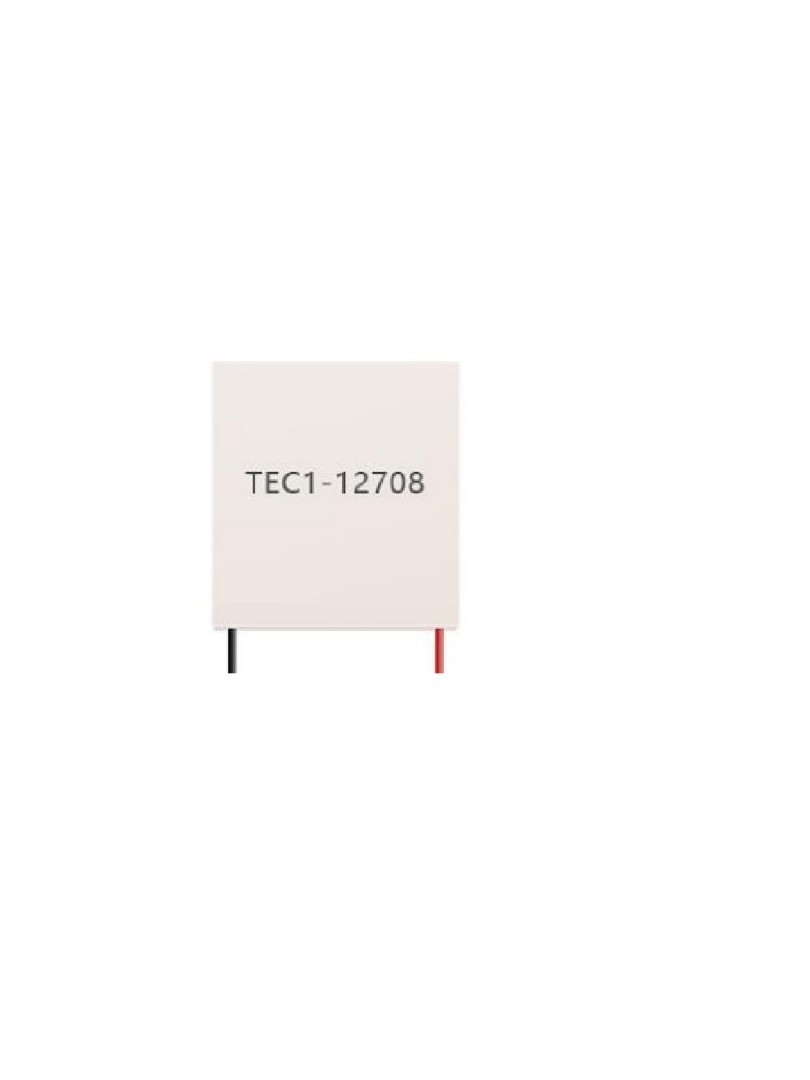

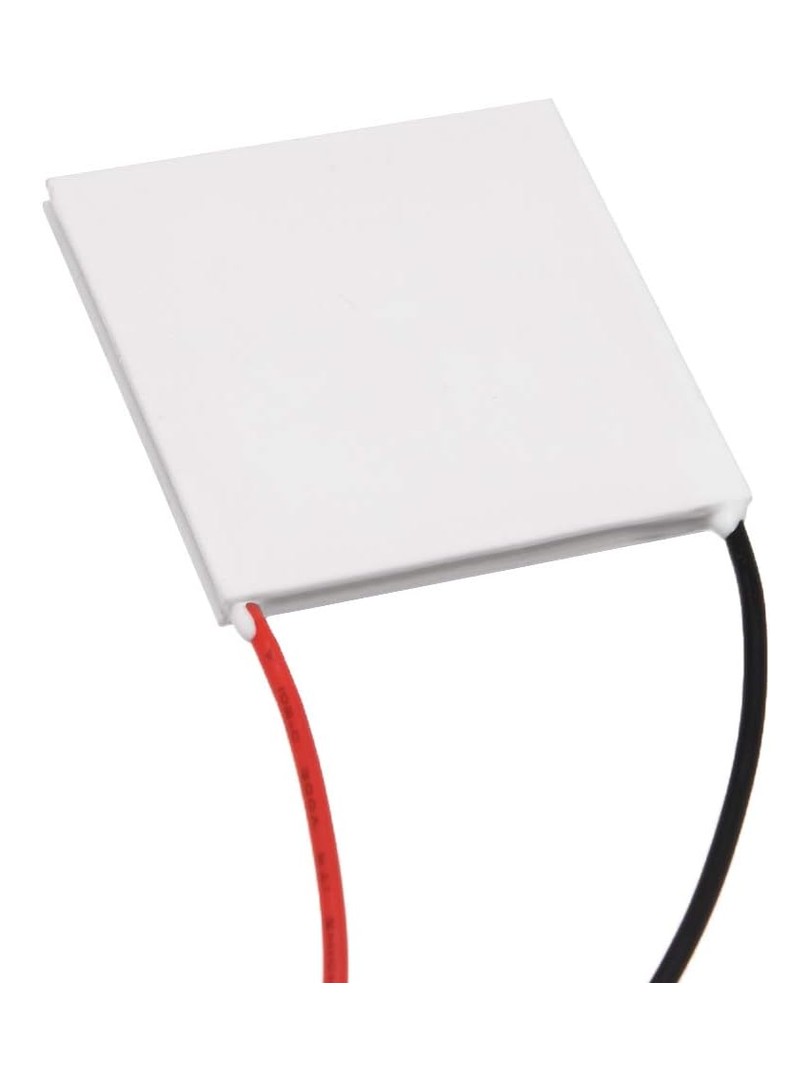

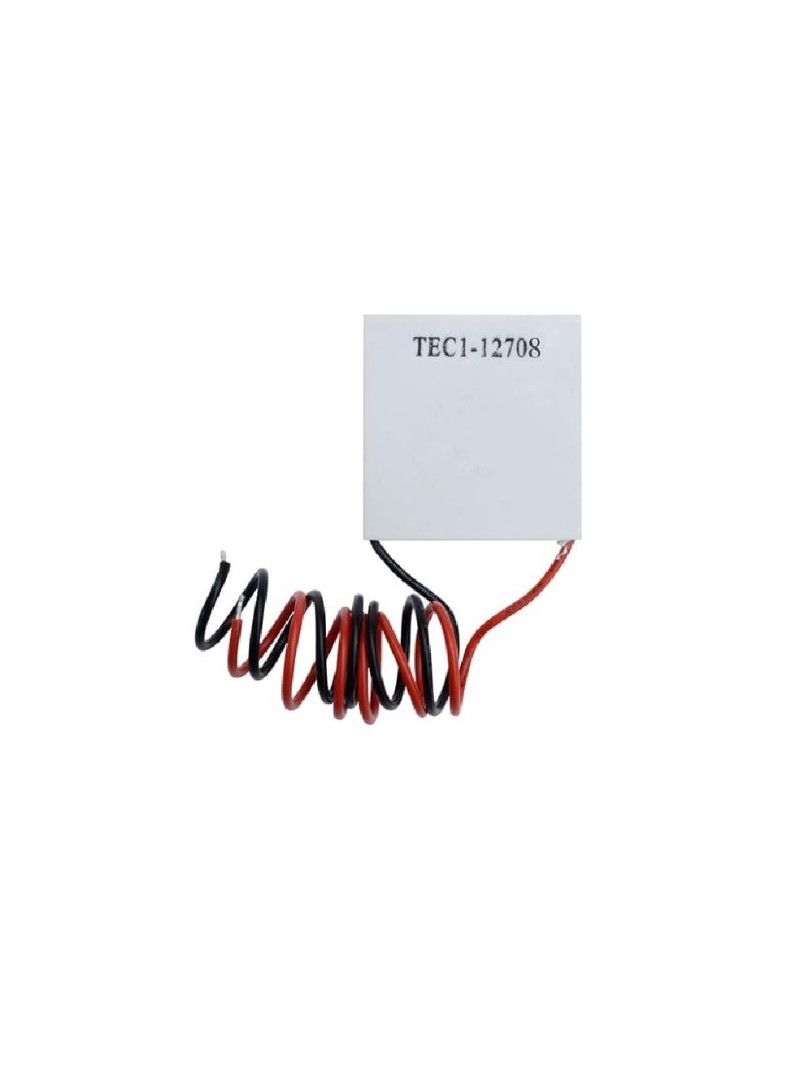

Moduł termoelektryczny ProRock TEC1-12708 to ogniwo Peltiera wykorzystujące zjawisko termoelektryczne do przenoszenia ciepła między dwiema powierzchniami ceramicznymi. Po przyłożeniu napięcia stałego jedna strona modułu pochłania ciepło, podczas gdy druga je oddaje, tworząc znaczącą różnicę temperatur. Konstrukcja półprzewodnikowa typu solid-state zapewnia cichą pracę bez ruchomych elementów.

Moduł przeznaczony jest dla konstruktorów systemów chłodzenia, projektantów układów termoregulacji oraz osób prowadzących eksperymenty z wymianą ciepła. Zastosowanie stu dwudziestu siedmiu par termoelektrycznych pozwala na osiągnięcie zwiększonej mocy chłodzenia w porównaniu do modułów o mniejszym prądzie znamionowym.

Główne cechy

Konstrukcja półprzewodnikowa: przenoszenie ciepła bez ruchomych części mechanicznych

Dwukierunkowa regulacja termiczna: możliwość chłodzenia lub grzania poprzez zmianę polaryzacji napięcia zasilającego

Uszczelnienie silikonowe: zabezpieczenie wewnętrznej struktury przed wilgocią i uszkodzeniami mechanicznymi

Płaskie płytki ceramiczne: ułatwienie montażu bezpośredniego z radiatorami i powierzchniami chłodzonymi

Przewody lutowane: zakończenia przewodów przygotowane do szybkiego połączenia z układem zasilania

Zasada działania

Moduł działa w oparciu o efekt Peltiera. Przepływ prądu stałego przez złącza półprzewodnikowe powoduje przemieszczanie nośników ładunku, które przenoszą ciepło z jednej strony modułu na drugą. Strona pochłaniająca ciepło oziębia się, natomiast strona przeciwna nagrzewa. Zmiana polaryzacji napięcia powoduje odwrócenie kierunku przepływu ciepła. Skuteczność działania zależy od zapewnienia odpowiedniego odprowadzania ciepła ze strony gorącej za pomocą radiatora i cyrkulacji powietrza.

Specyfikacja techniczna

Model: TEC1-12708

Wymiary: 40 × 40 × 3,5 mm

Liczba par termoelektrycznych: 127 szt.

Napięcie znamionowe: 12V DC

Napięcie maksymalne: 15,5V

Prąd maksymalny (Imax): 8A

Rezystancja wewnętrzna: 1,5–1,7Ω (23±1°C, 1kHz AC)

Maksymalna moc chłodzenia (Qcmax): 73,92–77W

Maksymalna różnica temperatur (ΔTmax, Qc=0): ≥60–67°C

Ciśnienie montażowe: 85N/cm²

Zakres temperatury pracy: -55°C do 83°C

Temperatura przechowywania: -40°C do 60°C

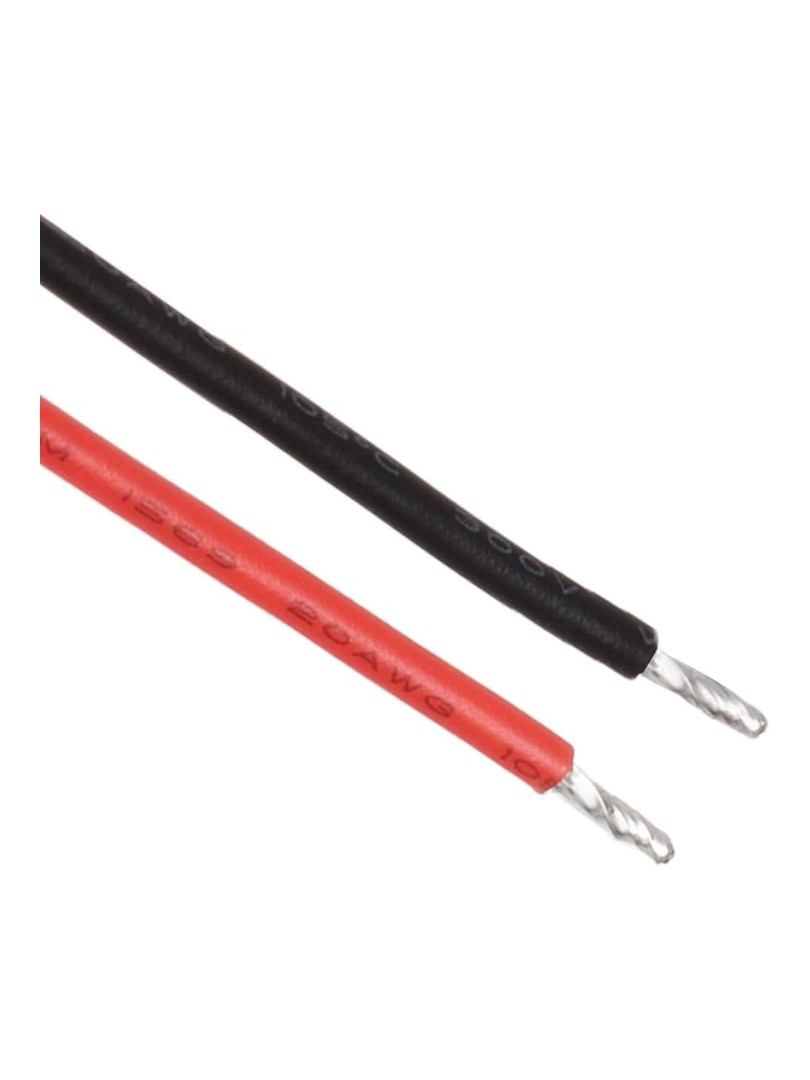

Długość przewodów: 300±8 mm

Typ przewodów: RV, zakończenie lutowane 5 mm

Uszczelnienie: guma silikonowa 704

Uwagi

Moduł wymaga zastosowania radiatora o dużej pojemności cieplnej w celu zapobieżenia przegrzaniu.

Skuteczność chłodzenia zależy bezpośrednio od jakości odprowadzania ciepła ze strony gorącej.

Nie należy przekraczać maksymalnego napięcia znamionowego.

Pomiędzy modułem a radiatorem należy zastosować pastę termoprzewodzącą w celu zapewnienia optymalnego transferu ciepła.

Typowe zastosowania

Budowa systemów chłodzenia o dużej mocy

Eksperymenty z chłodzeniem procesorów i elektroniki

Stabilizacja termiczna diod laserowych

Konstrukcja przenośnych urządzeń chłodzących i grzejnych

Przemysłowe i laboratoryjne projekty termoregulacji

Zawartość zestawu

1 × Moduł termoelektryczny ProRock TEC1-12708 40×40mm

Moduł Peltiera ProRock TEC1-12708 oferuje wysoką moc chłodzenia w kompaktowej obudowie czterdzieści na czterdzieści milimetrów, co umożliwia jego zastosowanie w wymagających projektach zarządzania temperaturą i eksperymentach termoelektrycznych.
