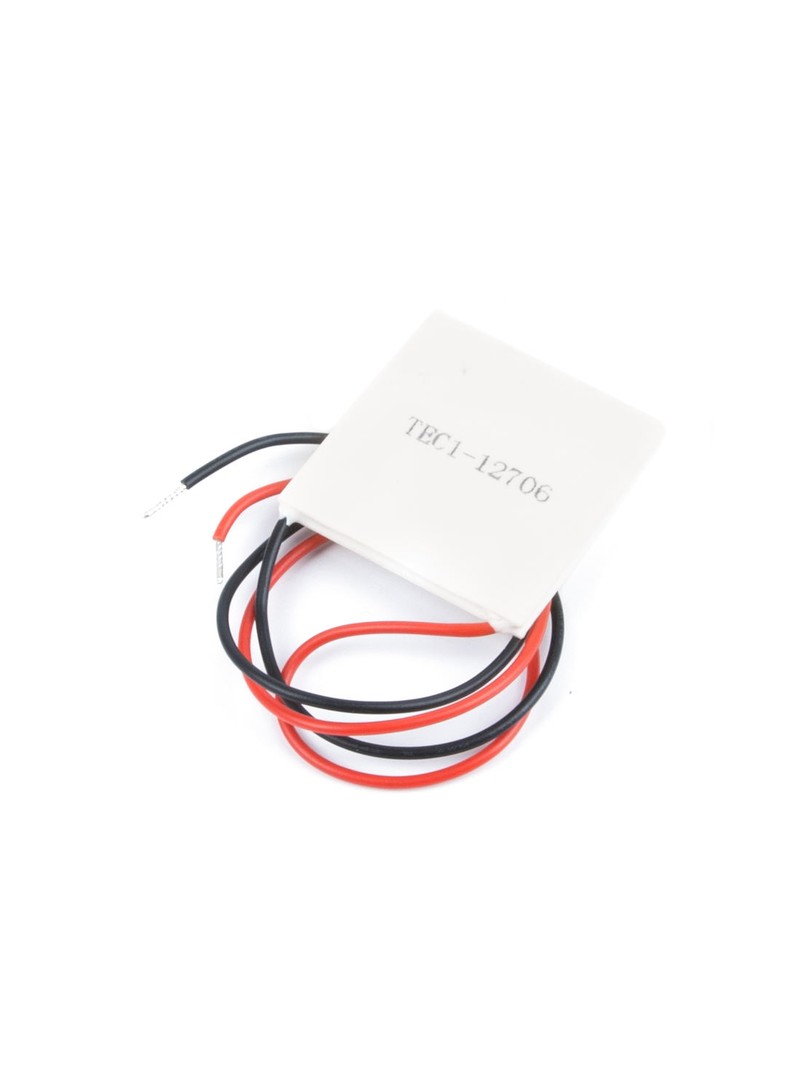

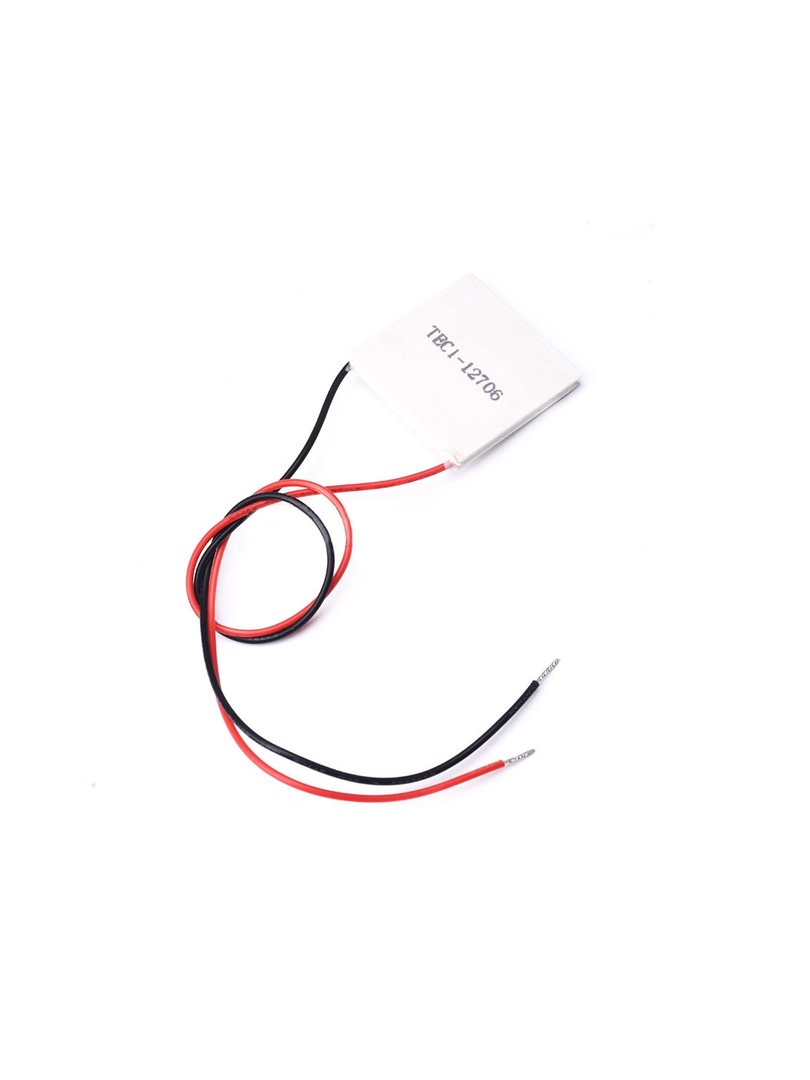

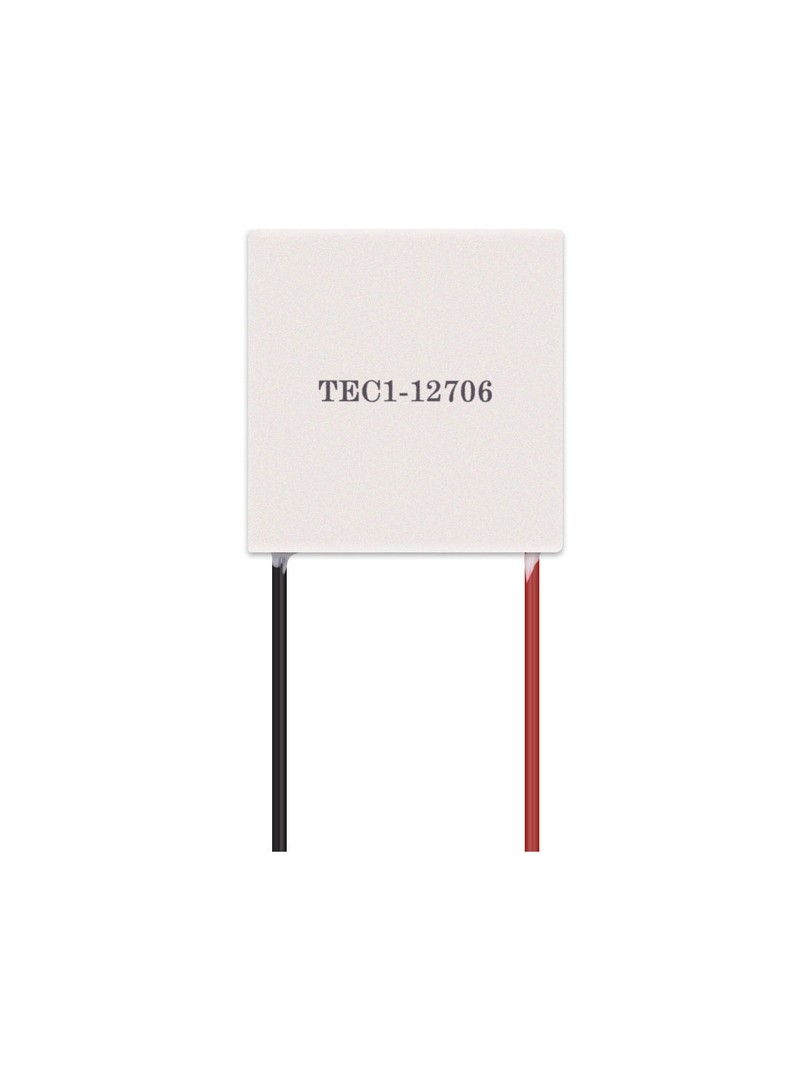

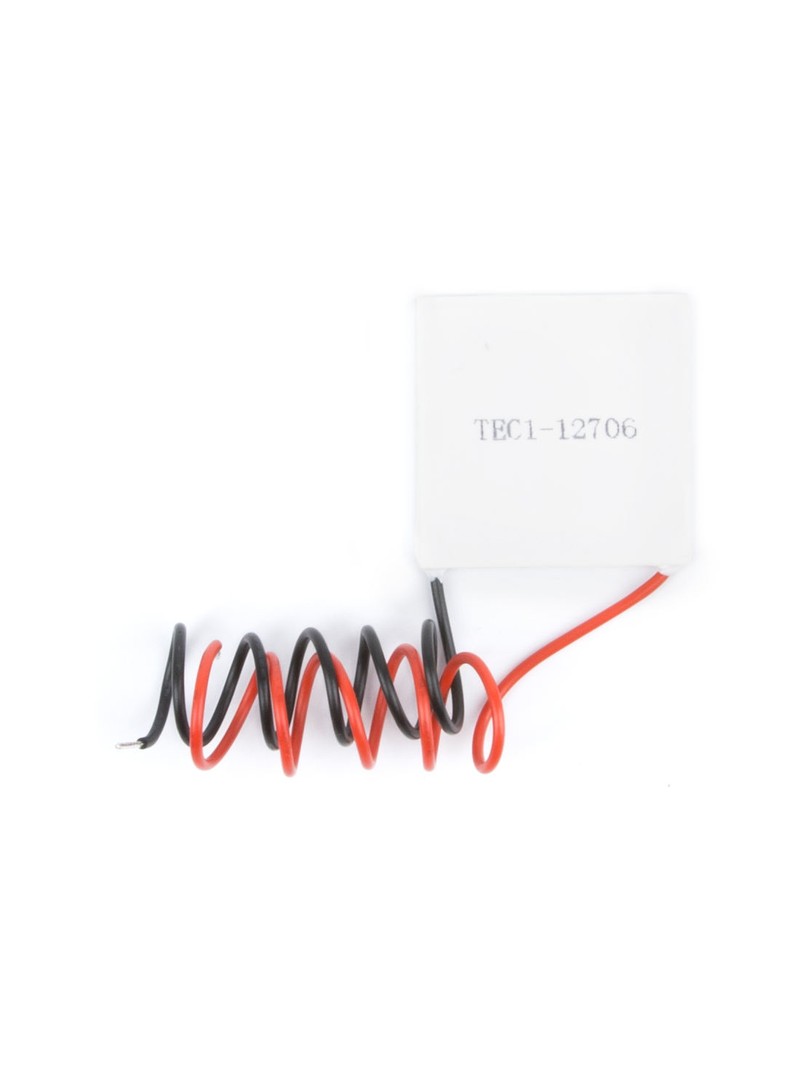

ProRock Peltier TEC1-12706 40x40mm 12V 6A

Moduł Peltiera ProRock TEC1-12706 40x40mm 12V 6A do Chłodzenia Termoelektrycznego

Moduł termoelektryczny TEC1-12706 | 40 × 40 × 3,6–4,05 mm | DC 12V | Imax 6A | Qmax do 65W | ΔTmax ≥ 60°C

Moduł Peltiera ProRock TEC1-12706 to kompaktowy element półprzewodnikowy przeznaczony do zastosowań wymagających chłodzenia lub ogrzewania termoelektrycznego. Po przyłożeniu napięcia stałego moduł wytwarza różnicę temperatur między dwiema ceramicznymi powierzchniami. Zmiana biegunowości zasilania pozwala przełączać między trybem chłodzenia a ogrzewania.

Moduł znajduje zastosowanie w systemach chłodzenia DIY, eksperymentach z chłodzeniem procesorów, przenośnych lodówkach, stabilizacji temperatury diod laserowych, projektach kontroli temperatury oraz w demonstracjach edukacyjnych. Prawidłowa praca wymaga zapewnienia odpowiedniego odprowadzania ciepła za pomocą radiatora.

Główne cechy

• Technologia półprzewodnikowa: chłodzenie bez elementów ruchomych zapewnia całkowicie bесшумną pracę
• Dwukierunkowy efekt termiczny: zmiana biegunowości zasilania przełącza moduł między trybem chłodzenia a ogrzewania
• Kompaktowa konstrukcja: niewielkie wymiary i niska masa umożliwiają montaż w ograniczonej przestrzeni
• Wysoka różnica temperatur: moduł osiąga znaczny gradient termiczny w warunkach optymalnej dyspersji ciepła
• Płaskie płytki ceramiczne: ułatwiają bezpośredni montaż i kontakt termiczny z chłodzoną powierzchnią

Zasada działania

Moduł wykorzystuje efekt Peltiera, w którym przepływ prądu stałego przez połączenia półprzewodnikowe powoduje transfer ciepła z jednej strony modułu na drugą. Jedna powierzchnia staje się zimna, podczas gdy przeciwległa powierzchnia nagrzewa się. Odwrócenie biegunowości zasilania powoduje zamianę stron zimnej i gorącej. Skuteczna praca modułu wymaga zastosowania radiatora oraz przepływu powietrza w celu utrzymania sprawny i zapobieżenia przegrzaniu.

Specyfikacja techniczna

• Typ produktu: moduł termoelektryczny Peltiera
• Model: TEC1-12706
• Wymiary: 40 × 40 × 3,6–4,05 mm
• Napięcie znamionowe: DC 12V
• Napięcie maksymalne: 15–15,4V
• Prąd roboczy: 4,3–4,6A (przy 12V)
• Prąd maksymalny: 5,58–6A
• Prąd rozruchowy: 5,8A
• Rezystancja wewnętrzna: 2,1–2,5Ω (23±1°C, pomiar AC 1kHz)
• Maksymalna różnica temperatur (ΔTmax, Qc=0): ≥60–67°C
• Maksymalna moc chłodząca (Qcmax): 50–65W
• Zakres temperatury pracy: -55°C do 83°C
• Uszczelnienie: guma silikonowa 704

Uwagi

• Moduł wymaga obowiązkowego zastosowania odpowiedniego radiatora w celu zapobieżenia przegrzaniu i uszkodzeniu.
• Efektywność chłodzenia zależy od temperatury otoczenia oraz jakości odprowadzania ciepła.
• Nie należy przekraczać maksymalnego napięcia znamionowego modułu.
• Zalecane jest użycie pasty termoprzewodzącej między modułem a chłodzonymi powierzchniami.

Typowe zastosowania

• Budowa miniaturowych lodówek i chłodziarek DIY
• Eksperymenty z chłodzeniem procesorów i układów elektronicznych
• Kontrola temperatury diod laserowych
• Przenośne urządzenia chłodzące i grzewcze
• Demonstracje edukacyjne działania elementów półprzewodnikowych

Zawartość zestawu

• 1 × Moduł termoelektryczny ProRock TEC1-12706

Moduł Peltiera ProRock TEC1-12706 zapewnia działający chłodzenie i ogrzewanie termoelektryczne w kompaktowym formacie, stanowiąc uniwersalne rozwiązanie dla zastosowań eksperymentalnych i praktycznych wymagających dokładny kontroli temperatury.
