ProRock Peltier Chłodzenie 40x40mm 12V 5A 60W

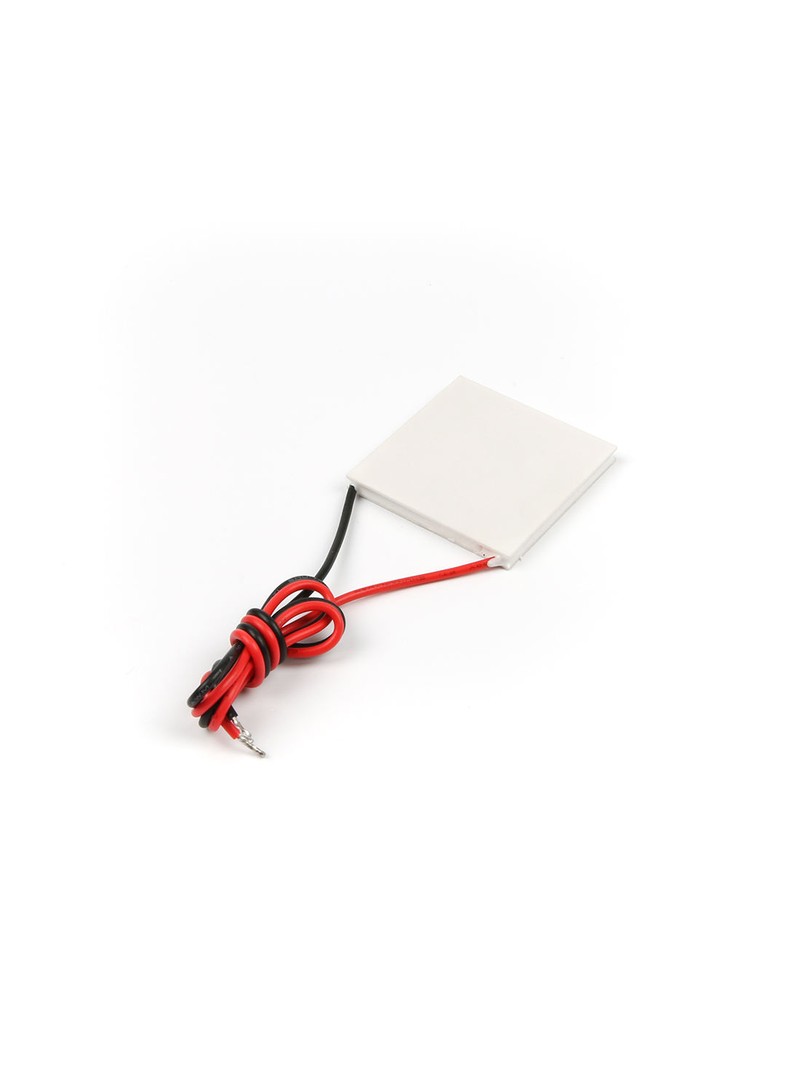

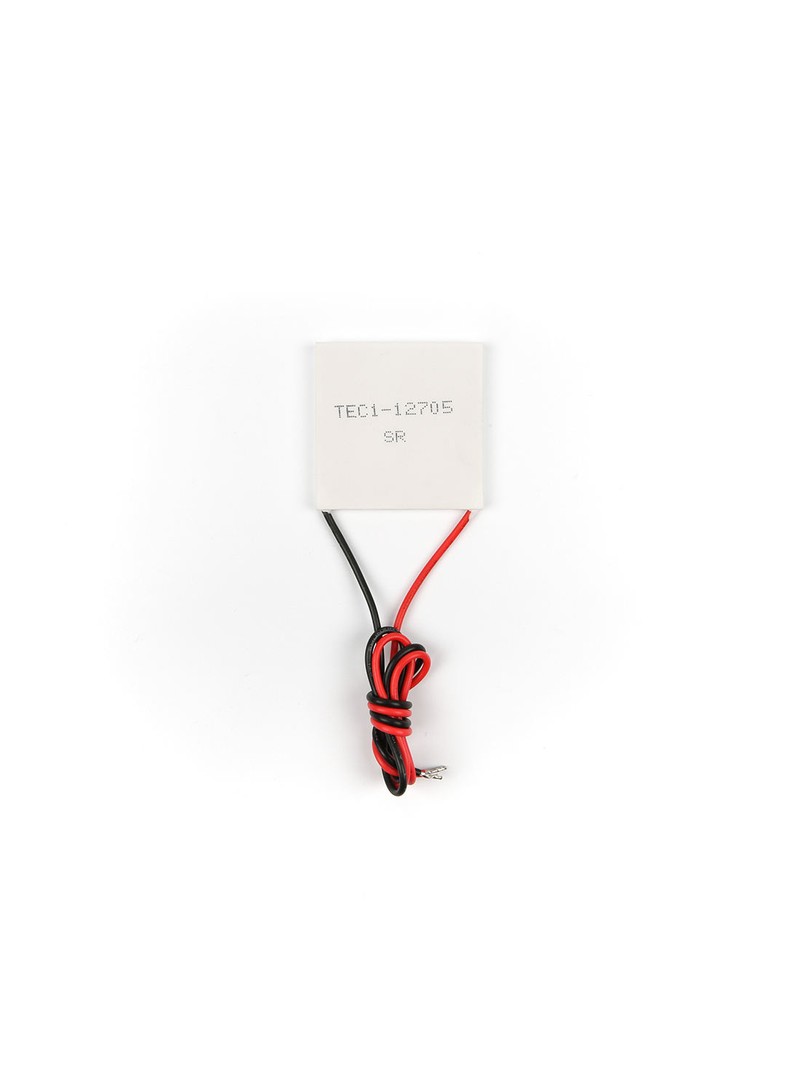

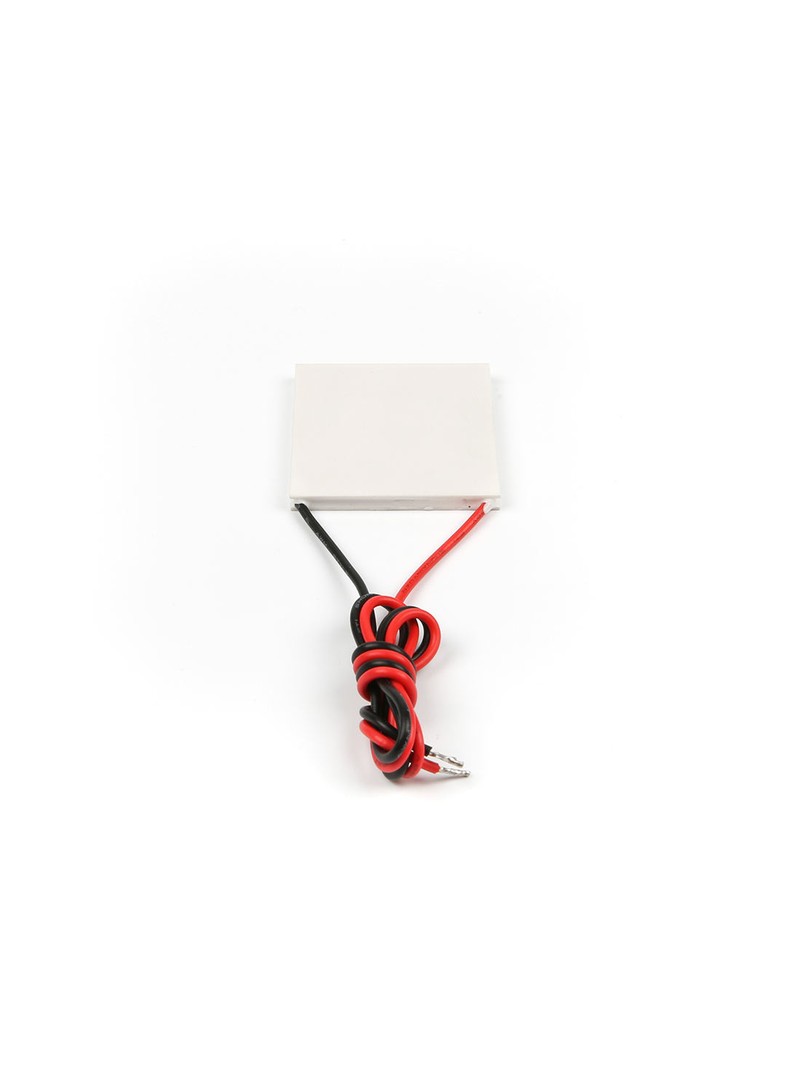

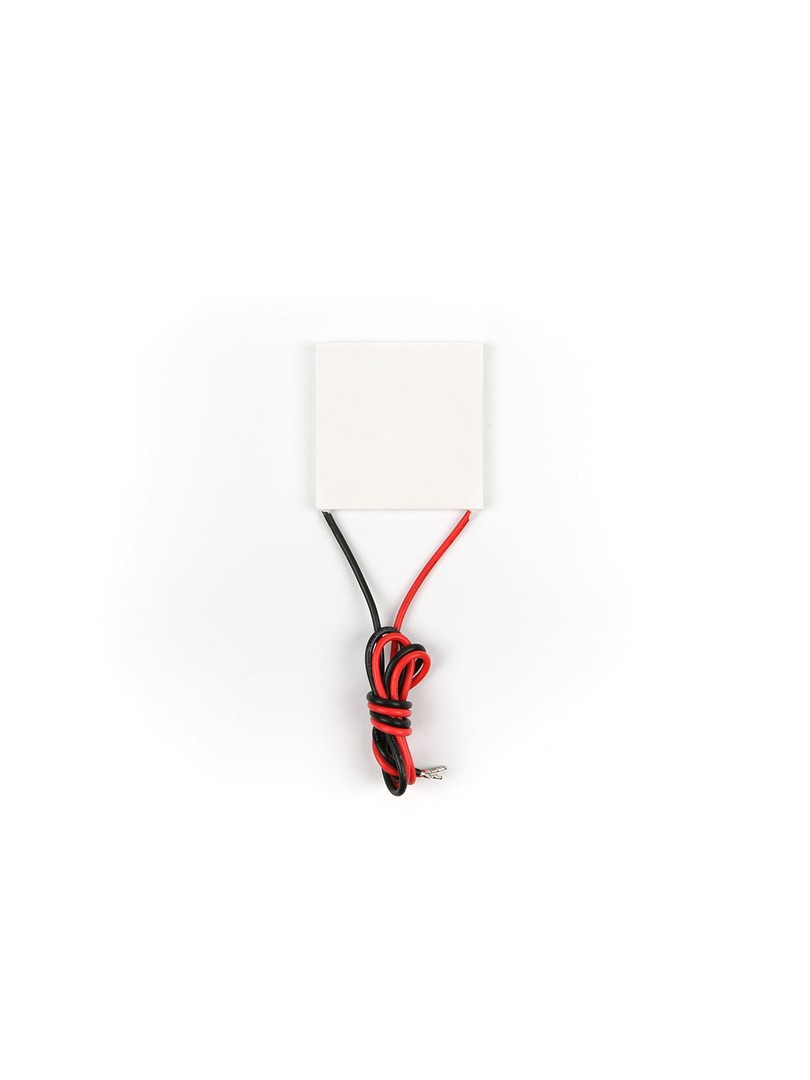

ProRock TEC1-12705 Moduł Peltiera 40×40mm 12V 5A 60W Chłodzenie Termoelektryczne

40×40×3,8 mm | DC 12V | Imax 5A | Qcmax 50–60W | ΔTmax ≥61–67°C | Opór 2,4–2,8Ω

ProRock TEC1-12705 to kompaktowy moduł chłodzenia termoelektrycznego oparty na efekcie Peltiera, przeznaczony do zastosowań wymagających kontroli temperatury. Moduł przenosi ciepło między dwiema ceramicznymi powierzchniami, umożliwiając zarówno chłodzenie, jak i ogrzewanie w zależności od kierunku przepływu prądu. Dzięki konstrukcji bez elementów ruchomych zapewnia cichą i bezwibracyjną pracę.

Moduł znajduje zastosowanie w prototypach systemów chłodzenia, eksperymentach z kontrolą temperatury, projektach chłodzenia CPU, przenośnych urządzeniach chłodniczych oraz demonstracjach zasad działania półprzewodników termoelektrycznych.

Główne cechy

• Konstrukcja półprzewodnikowa: praca bez elementów mechanicznych eliminuje wibracje i hałas
• Dwukierunkowa kontrola termiczna: zmiana polaryzacji napięcia zasilania odwraca kierunek przepływu ciepła
• Kompaktowy format: wymiary umożliwiają integrację w niewielkich obudowach i prototypach
• Wysoka różnica temperatur: zdolność do osiągania znacznego gradientu termicznego między stronami modułu
• Szczelna konstrukcja: zabezpieczenie silikonową uszczelką chroni elementy przed czynnikami zewnętrznymi

Zasada działania

Moduł wykorzystuje efekt Peltiera zachodzący w złączach półprzewodnikowych. Przepływ prądu stałego przez strukturę półprzewodnikową powoduje przenoszenie ciepła z jednej ceramicznej powierzchni na drugą, tworząc stronę zimną i gorącą. Odwrócenie polaryzacji napięcia zasilania zmienia kierunek przepływu ciepła, zamieniając funkcje stron. Sprawny systemu zależy od skuteczności odprowadzenia ciepła ze strony gorącej poprzez radiator i przepływ powietrza.

Specyfikacja techniczna

• Typ produktu: moduł chłodzenia termoelektrycznego (Peltier)
• Model: TEC1-12705
• Wymiary: 40 × 40 × 3,8 mm
• Napięcie znamionowe: DC 12V
• Napięcie maksymalne: 15–15,4V
• Prąd roboczy: 4,3–4,6A (przy 12V)
• Prąd maksymalny: 5A
• Prąd rozruchowy: 5,8A
• Rezystancja wewnętrzna: 2,4–2,8Ω (23±1°C, pomiar AC 1kHz)
• Maksymalna różnica temperatur (ΔTmax, Qc=0): ≥61–67°C
• Maksymalna moc chłodzenia (Qcmax): 50–60W
• Ciśnienie montażowe: 85N/cm²
• Zakres temperatury pracy: -55°C do 83°C
• Uszczelnienie: silikon 704

Uwagi

• Moduł wymaga obowiązkowego użycia radiatora w celu uniknięcia przegrzania strony gorącej.
• Sprawny chłodzenia maleje przy wysokich temperaturach otoczenia.
• Nie należy przekraczać maksymalnego napięcia znamionowego.
• Zaleca się stosowanie pasty termoprzewodzącej dla zapewnienia optymalnego kontaktu termicznego z radiatorem.

Typowe zastosowania

• Prototypy przenośnych chłodziarek i podgrzewaczy
• Eksperymenty z chłodzeniem procesorów i elektroniki
• Kontrola temperatury diod laserowych
• Samochodowe chłodziarki i podgrzewacze do napojów
• Demonstracje edukacyjne działania półprzewodników termoelektrycznych

Zawartość zestawu

• 1 × Moduł chłodzenia termoelektrycznego ProRock TEC1-12705

Moduł ProRock TEC1-12705 zapewnia funkcjonalność chłodzenia i ogrzewania termoelektrycznego w kompaktowej formie, umożliwiając realizację projektów wymagających dokładny kontroli temperatury w systemach o ograniczonej przestrzeni.
