ProRock PCB Płyta Prototypowa Arduino UNO R3 FR-4 2-Stronna Miedź Otwory

ProRock Płyta Prototypowa PCB Arduino UNO R3 FR-4 Dwustronna Miedź

Płyta prototypowa shield | 68,58 × 53,34 mm | FR-4 1,6 mm | Otwory metalizowane | Dwustronna miedź | Pitch 2,00 mm / 2,54 mm

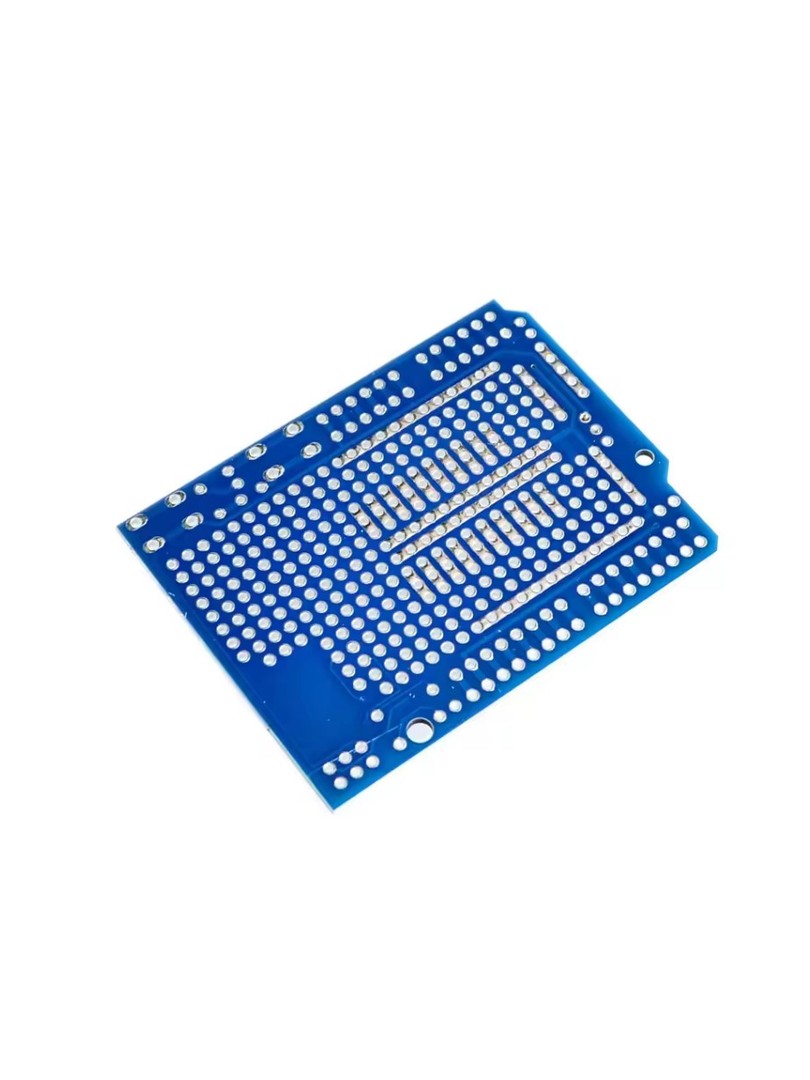

Płyta prototypowa ProRock dla Arduino UNO R3 to dwustronna płytka PCB w formacie shield, zaprojektowana do montażu bezpośrednio na płycie Arduino UNO R3. Wykonana z włókna szklanego FR-4 z metalizowanymi otworami przelotowymi, umożliwia budowę z tworzywa prototypów lutowanych, obwodów pomiarowych oraz dedykowanych rozszerzeń sprzętowych.

Płyta przeznaczona jest dla majsterkowiczów i inżynierów tworzących niestandardowe układy elektroniczne wymagające solidnej podstawy montażowej. Dzięki identycznym warstwom miedzi po obu stronach oraz dwóm strefom padów o różnym rozstawie, płyta wspiera zarówno standardowe komponenty, jak i gęstsze układy przewodów.

Główne cechy

• Format shield UNO R3: rozmieszczenie otworów odpowiada rozkładowi wyprowadzeń Arduino UNO R3
• Konstrukcja FR-4: sztywny laminat z włókna szklanego zapewnia stałe mechaniczną
• Otwory metalizowane: galwaniczne pokrycie otworów przelotowych zwiększa z tworzywa połączeń lutowanych i przewodność elektryczną
• Dwustronna miedź: identyczne warstwy miedziane na obu stronach ułatwiają routing i dystrybucję zasilania
• Mieszany rozstaw padów: strefa z rozstawem standardowym oraz obszar o gęstszej siatce dla elastycznego rozmieszczenia komponentów
• Montaż DIY: płyta wymaga samodzielnego przylutowania goldpinów i elementów

Specyfikacja techniczna

• Typ produktu: płyta prototypowa shield dla Arduino UNO R3
• Wymiary płytki: 68,58 × 53,34 mm
• Grubość płytki: 1,6 mm
• Materiał: FR-4 (laminat włókna szklanego)
• Typ otworów: metalizowane przelotowe
• Warstwy miedzi: górna i dolna identyczne
• Rozstaw padów (obszar w białej ramce): 2,00 mm
• Średnica otworów (obszar w białej ramce): 0,8 mm
• Rozstaw padów (pozostałe pola): 2,54 mm
• Średnica otworów (pozostałe pola): 0,9 mm
• Temperatura pracy: −30 °C do +70 °C
• Opakowanie: bez opakowania detalicznego

Uwagi

• Goldpiny i listwy nie są wlutowane – wymagane samodzielne przylutowanie przez użytkownika.
• Przed lutowaniem zaleca się próbne założenie płyty na Arduino UNO R3 w celu sprawdzenia zgodności ułożenia goldpinów.
• Zewnętrzne przewody należy prowadzić z odpowiednim odciążeniem mechanicznym, aby uniknąć uszkodzenia padów przy długotrwałym użytkowaniu.

Typowe zastosowania

• Budowa niestandardowych shield dla Arduino UNO R3
• Z tworzywa prototypy lutowane
• Moduły breakout dla czujników i interfejsów
• Projekty edukacyjne z zakresu elektroniki
• Adaptery pomiarowe i układy rozwojowe

Zawartość zestawu

• 1 × ProRock Płyta Prototypowa PCB dla Arduino UNO R3 Shield Board (FR-4)

ProRock Płyta Prototypowa PCB dla Arduino UNO R3 stanowi solidną podstawę do budowy lutowanych prototypów w formacie shield, łącząc metalizowane otwory, dwustronną miedź oraz z tworzywa laminat FR-4.
