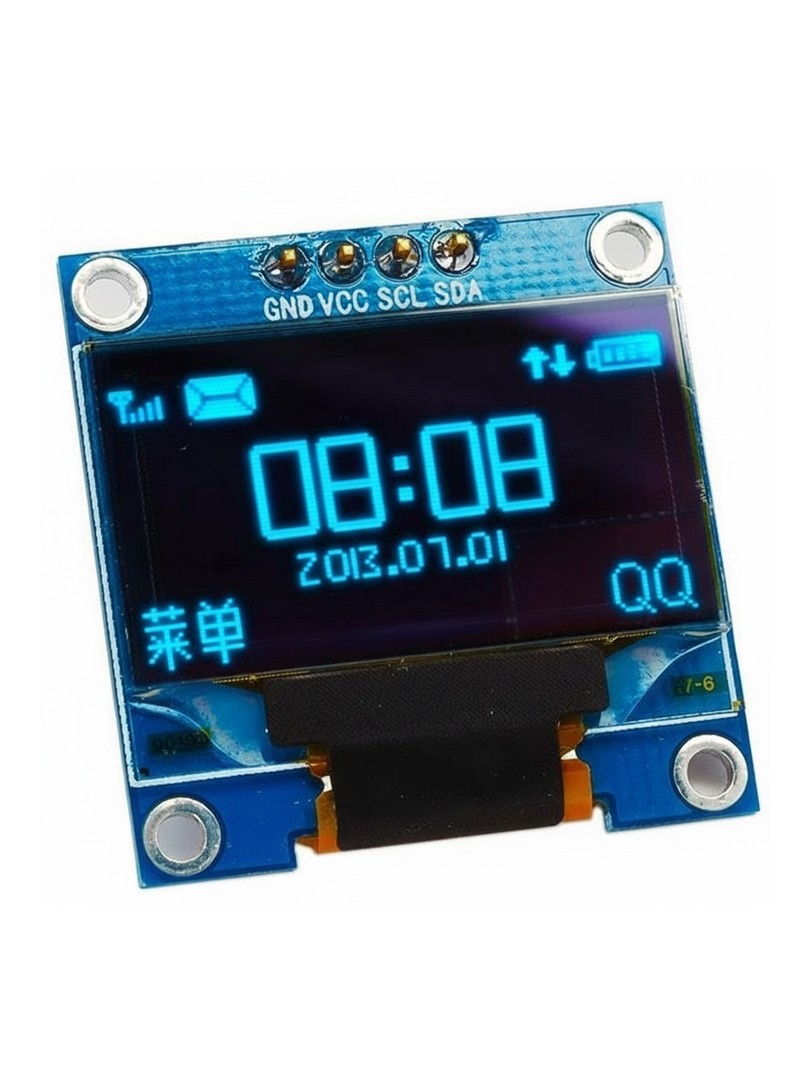

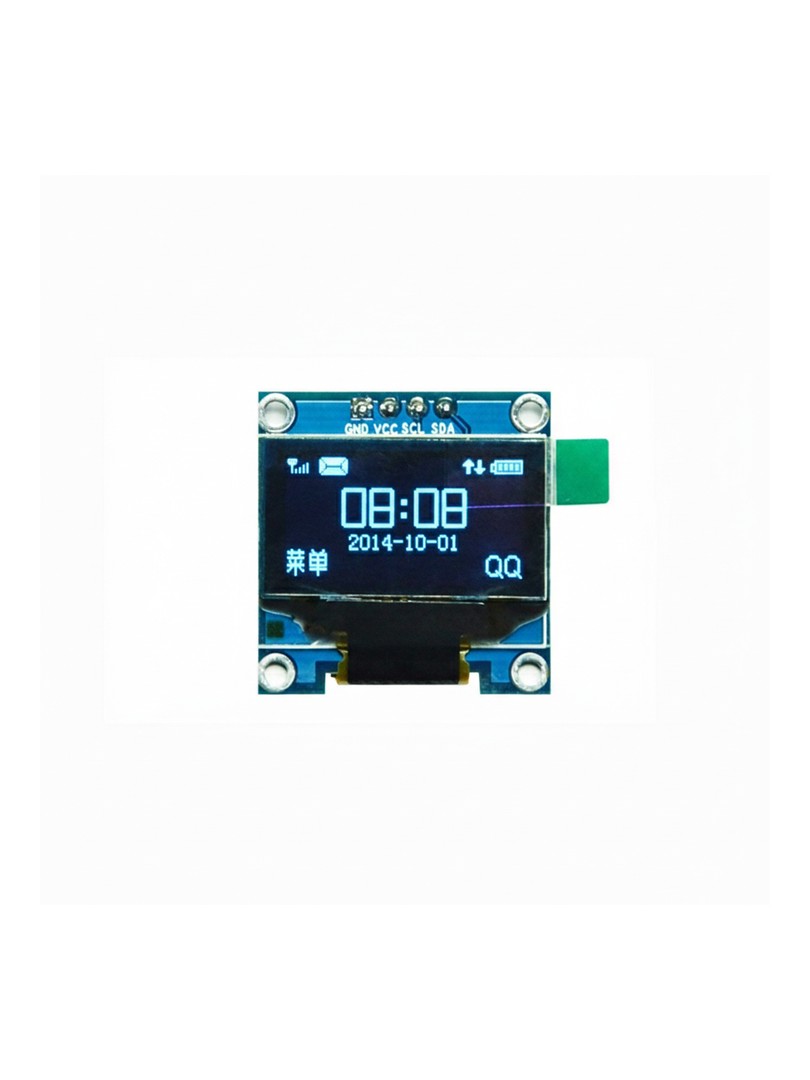

Moduł wyświetlacza OLED ProRock to kompaktowy samoświecący ekran przeznaczony do projektów z mikrokontrolerami i komputerami jednopłytkowymi. Wyświetlacz nie wymaga podświetlenia, zapewniając wyraźny obraz o wysokim kontraście. Komunikacja odbywa się za pomocą interfejsu I2C, który wymaga jedynie dwóch linii sygnałowych oraz zasilania.

Moduł jest kompatybilny z popularnymi platformami rozwojowymi, w tym Arduino, ESP8266, ESP32, STM32 oraz mikrokontrolerem 51. Dzięki szerokiemu zakresowi napięcia roboczego nadaje się do różnorodnych zastosowań w elektronice wbudowanej.

Główne cechy

Samoświecący wyświetlacz OLED: eliminuje potrzebę zastosowania zewnętrznego podświetlenia

Interfejs I2C: wymaga minimalnej liczby połączeń do mikrokontrolera

Kompaktowa konstrukcja: umożliwia montaż w projektach o ograniczonej przestrzeni

Zestaw napięcia zasilania: współpraca z systemami trójwoltowymi i pięciowoltowymi

Niskie zużycie energii: odpowiedni do zastosowań przenośnych zasilanych bateryjnie

Szeroki kąt widzenia: charakterystyczny dla technologii OLED

Specyfikacja techniczna

Przekątna wyświetlacza: 0.96 cala

Typ wyświetlacza: OLED

Rozdzielczość: 128 × 64 pikseli

Kontroler: kompatybilny z SSD1306

Interfejs komunikacyjny: I2C (IIC)

Napięcie zasilania: 3.3V–5V DC

Temperatura pracy: −30°C do +80°C

Liczba wyprowadzeń: 4 piny

Kolor wyświetlania: niebieski lub żółto-niebieski (zależnie od wariantu)

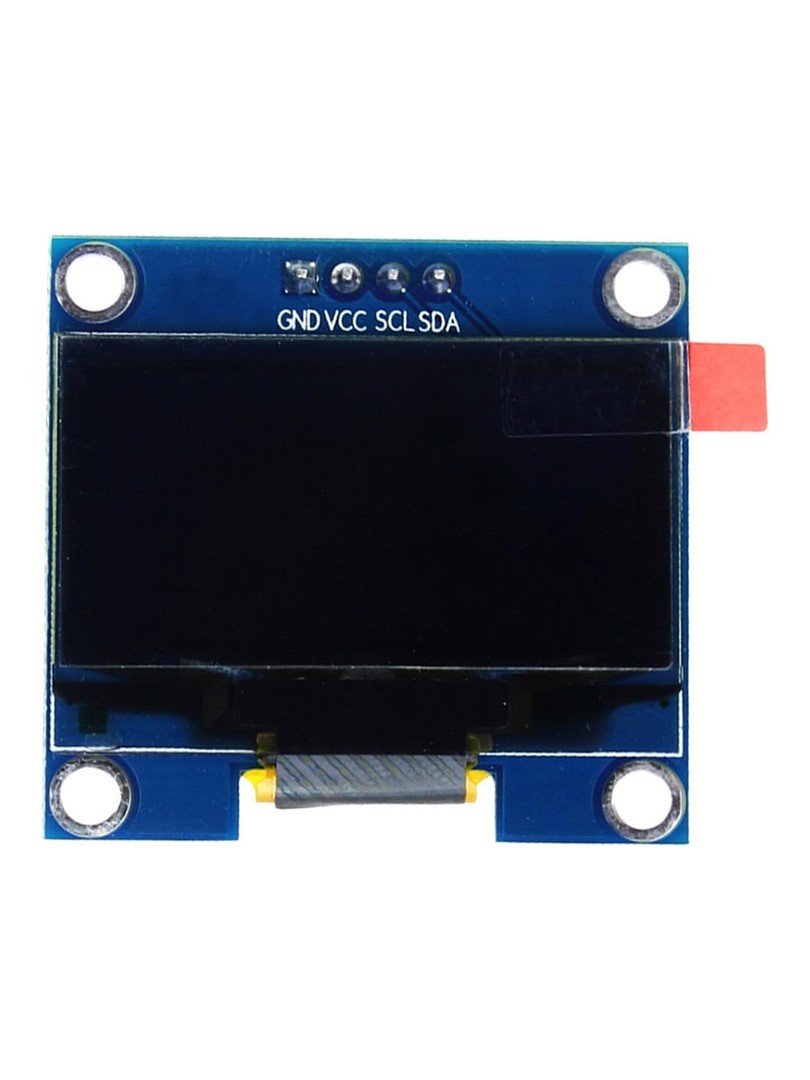

Wyprowadzenia (Pinout)

GND: masa zasilania

VCC: wejście zasilania 3.3V / 5V

SCL: linia zegarowa I2C

SDA: linia danych I2C

Uwagi

Moduł nie zawiera wbudowanej biblioteki czcionek — fonty i grafiki definiowane są w oprogramowaniu.

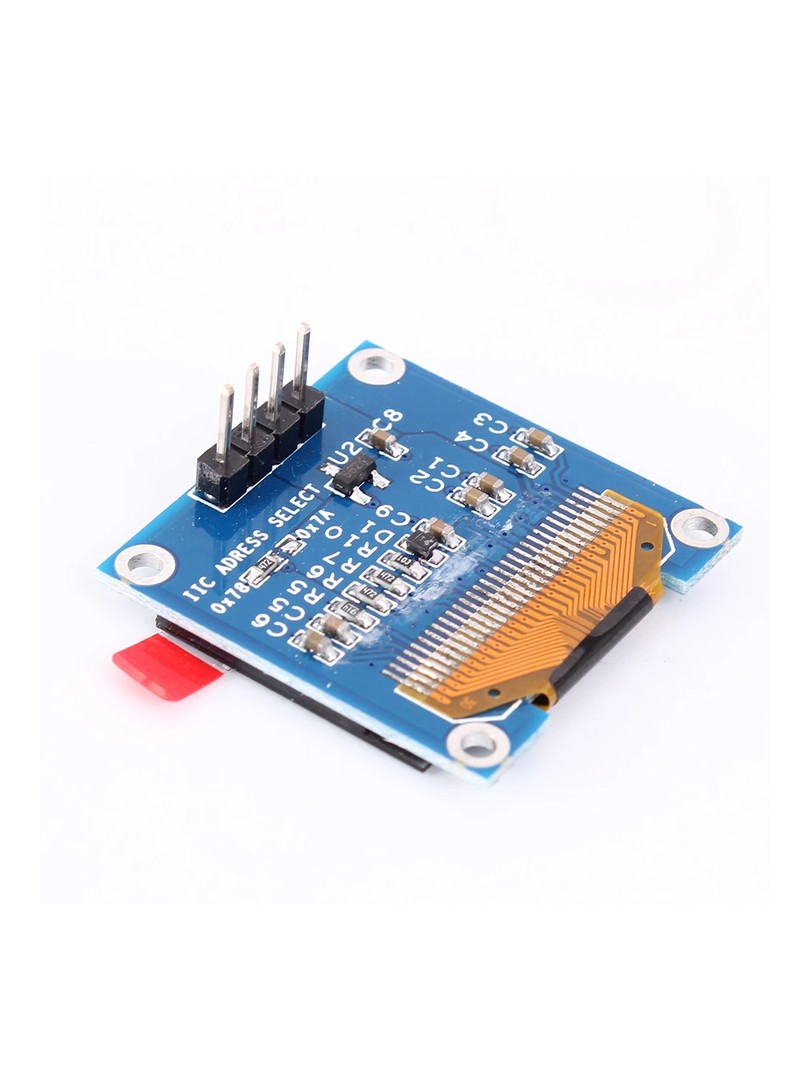

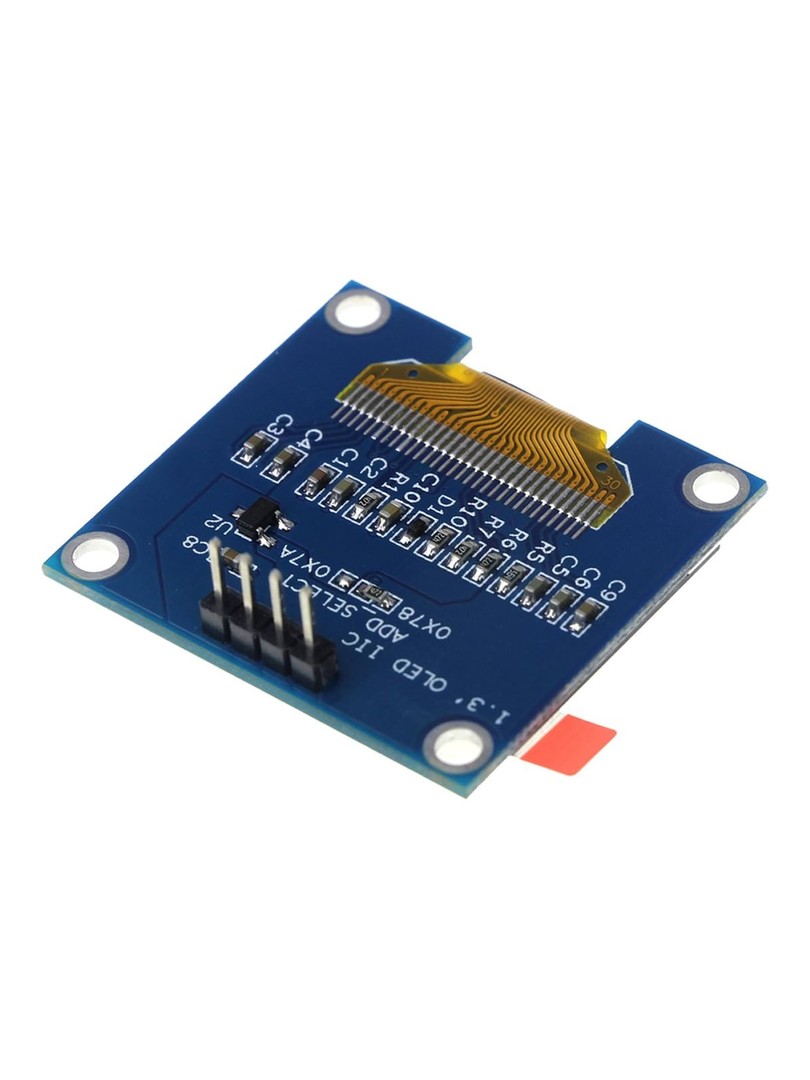

Typowy adres I2C to 0x3C, w niektórych wersjach płytek może być 0x3D.

Przy użyciu z Raspberry Pi należy upewnić się, że poziomy sygnału I2C są kompatybilne z logiką 3.3V.

Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

Wyświetlanie danych z czujników w projektach Arduino i ESP32

Interfejsy użytkownika w urządzeniach przenośnych

Monitory parametrów w systemach automatyki domowej

Wyświetlacze informacyjne w projektach IoT

Prototypowanie interfejsów graficznych dla mikrokontrolerów

Zawartość zestawu

1 × Moduł wyświetlacza OLED 0.96" I2C

Moduł wyświetlacza OLED ProRock stanowi działający rozwiązanie dla projektów wbudowanych, oferując wyraźną wizualizację danych przy niskim poborze mocy i prostej integracji za pośrednictwem interfejsu I2C.
