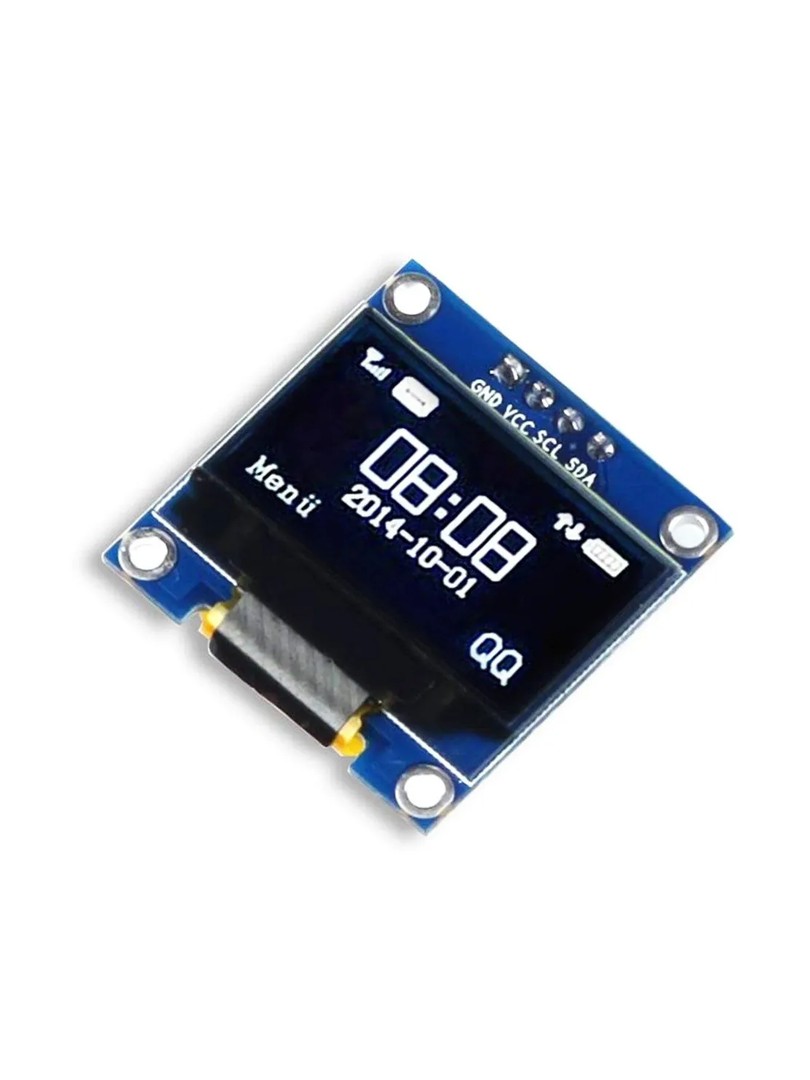

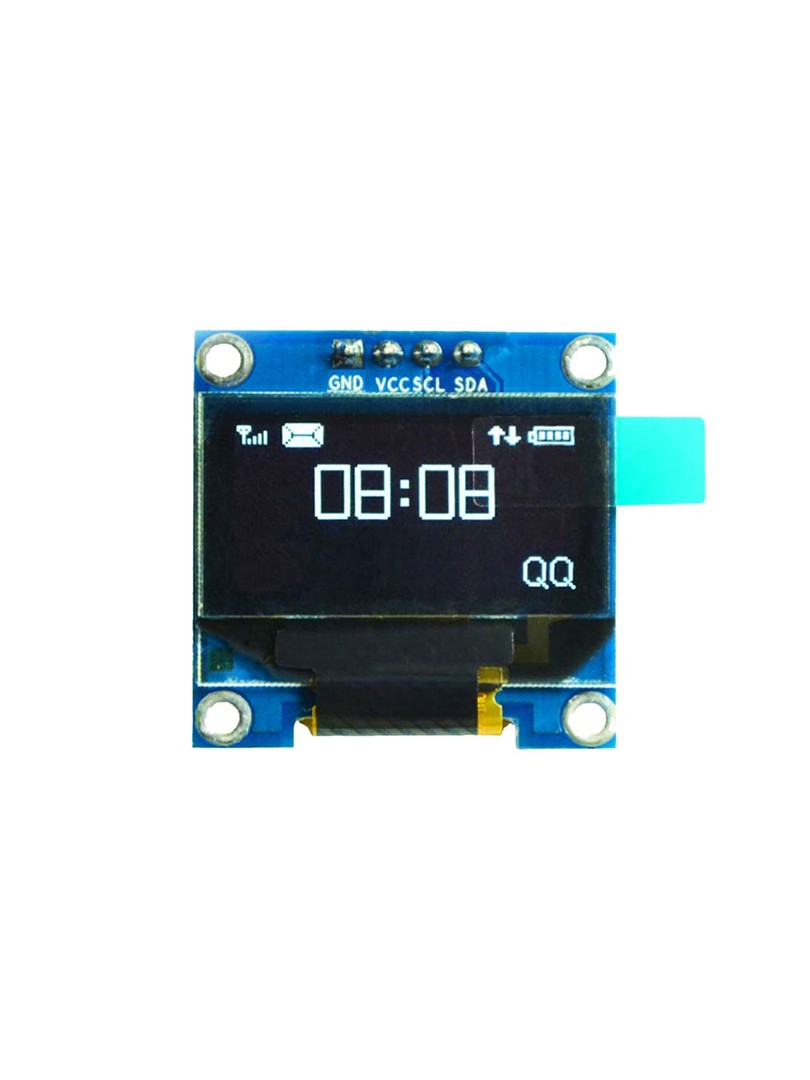

Moduł wyświetlacza OLED ProRock to kompaktowy, samoemisyjny ekran przeznaczony do systemów wbudowanych i projektów opartych na mikrokontrolerach. Wyświetlacz wykorzystuje technologię OLED zapewniającą wysoką czytelność tekstu i grafiki bez konieczności stosowania podświetlenia. Komunikacja odbywa się przez interfejs I2C, co minimalizuje liczbę wymaganych połączeń.

Moduł jest kompatybilny z popularnymi platformami rozwojowymi, w tym Arduino, Raspberry Pi, ESP8266, ESP32 oraz STM32. Niskie pobory mocy sprawiają, że wyświetlacz nadaje się do zastosowań przenośnych zasilanych bateryjnie.

Główne cechy

Kompaktowy wymiar: umożliwia montaż w ograniczonych przestrzeniach bez utraty czytelności.

Technologia OLED: samoemisyjne piksele zapewniają wyraźny kontrast i eliminują potrzebę podświetlenia.

Interfejs I2C: wymaga jedynie dwóch linii sygnałowych oprócz zasilania, upraszczając połączenia.

Szeroki kąt widzenia: zapewnia czytelność z większości kierunków patrzenia.

Uniwersalne zasilanie: obsługuje zarówno logikę trójwoltową, jak i pięciowoltową.

Niskie pobory energii: odpowiedni do urządzeń przenośnych i projektów z ograniczonym budżetem energetycznym.

Specyfikacja techniczna

Rozmiar wyświetlacza: 0.96 cala (przekątna)

Typ wyświetlacza: OLED

Rozdzielczość: 128 × 64 piksele

Kontroler: SSD1306 lub kompatybilny (zależnie od wersji płytki)

Interfejs: I2C (IIC)

Napięcie zasilania: 3.3V–5V DC (zależnie od modułu)

Kolor wyświetlania: biały

Kąt widzenia: szeroki (typowo powyżej 160°)

Temperatura pracy: −30°C do +80°C (typowo)

Liczba wyprowadzeń: 4

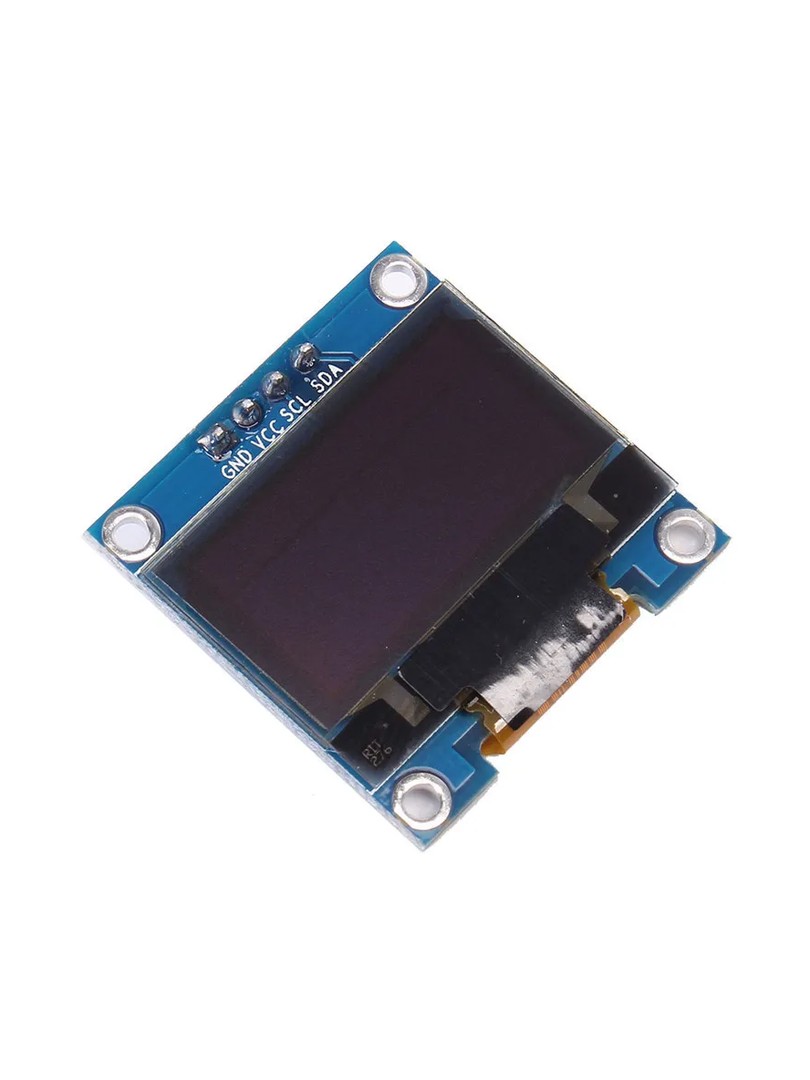

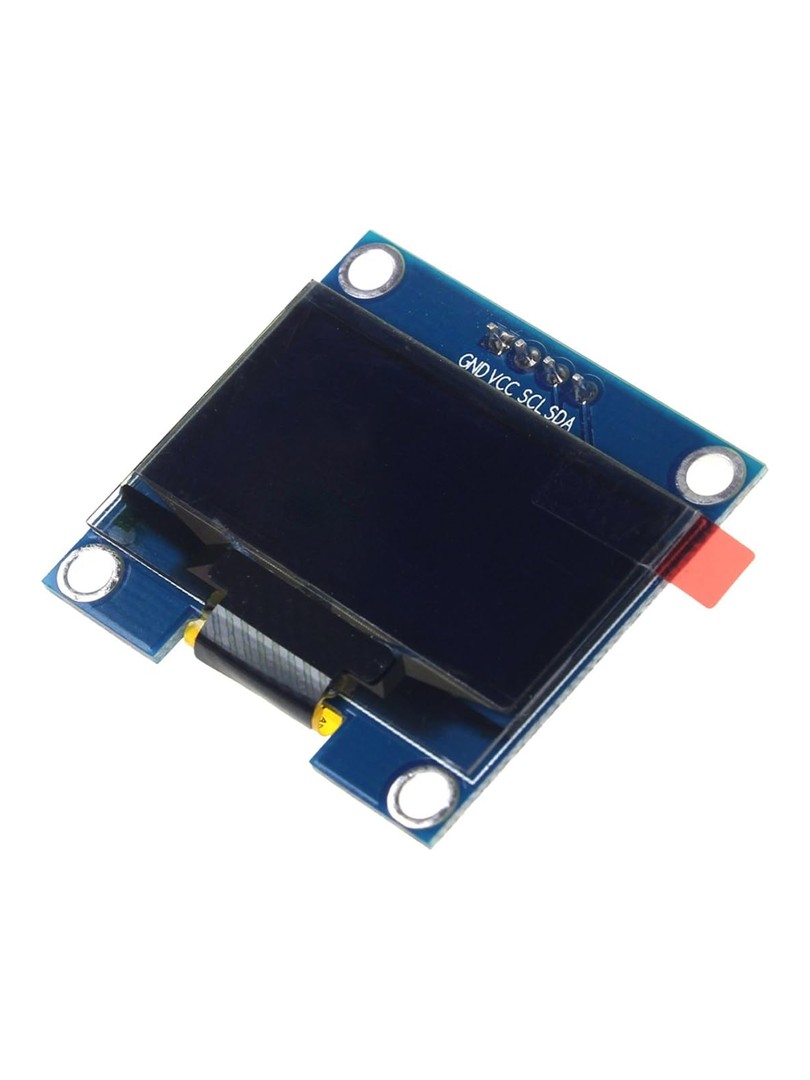

Wyprowadzenia (Pinout)

GND: masa

VCC: wejście zasilania (3.3V / 5V)

SCL: linia zegarowa I2C

SDA: linia danych I2C

Uwagi

Moduł nie zawiera wbudowanej biblioteki fontów — tekst i grafika definiowane są programowo.

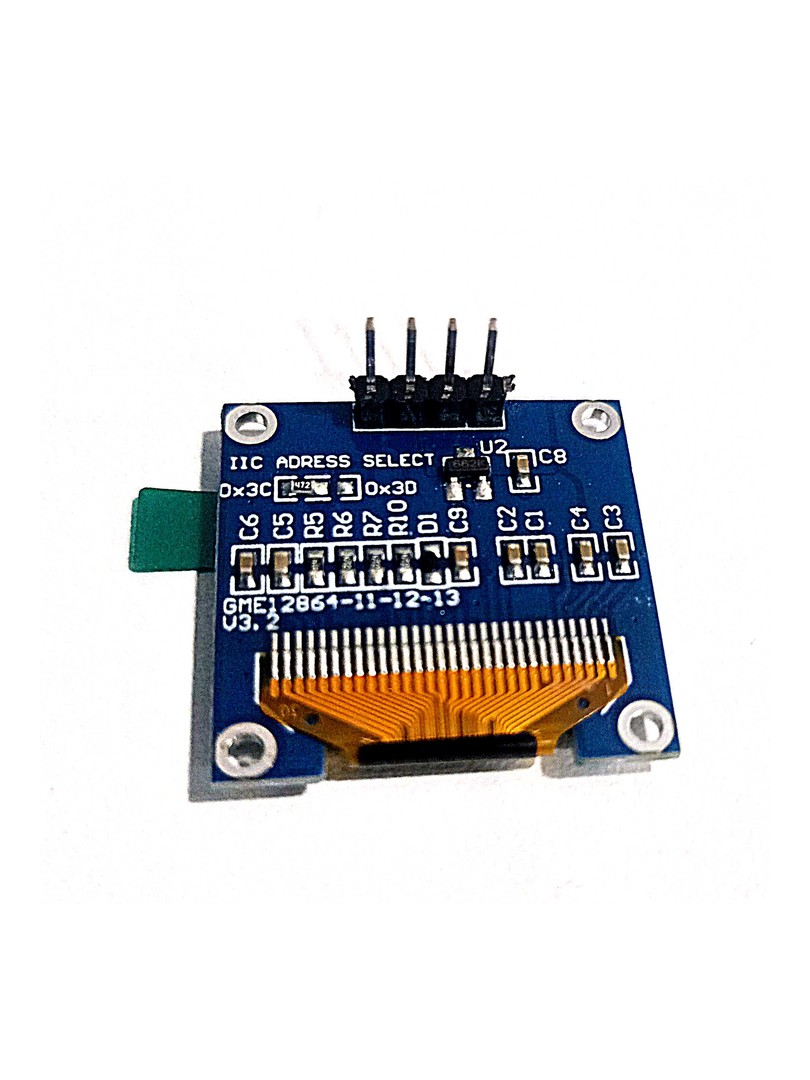

Typowy adres I2C to 0x3C, w niektórych wersjach płytek może być 0x3D.

Układ kontrolera i topologia PCB mogą różnić się między partiami — należy dobrać odpowiedni sterownik programowy.

Przy użyciu z Raspberry Pi należy zapewnić poziomy logiczne 3.3V na liniach I2C (unikać rezystorów podciągających 5V na SDA/SCL).

Kompatybilność

Arduino

Raspberry Pi

ESP8266 / ESP32

STM32

Inne mikrokontrolery obsługujące interfejs I2C

Typowe zastosowania

Wyświetlacze statusu i informacji w urządzeniach wbudowanych

Interfejsy użytkownika w systemach embedded

Urządzenia noszone i przenośne

Projekty edukacyjne i hobbystyczne z zakresu elektroniki DIY

Zawartość zestawu

1 × moduł wyświetlacza OLED 0.96" I2C SSD1306 biały

Moduł wyświetlacza OLED ProRock stanowi działający i energooszczędne rozwiązanie dla projektów wymagających prostego okablowania, wysokiego kontrastu oraz szerokiej kompatybilności z popularnymi platformami rozwojowymi.
