Moduł czujnika alkoholu ProRock MQ-3 – detekcja etanolu, wyjście analogowe i cyfrowe, zasilanie 5V DC
Czujnik MQ-3 | Napięcie zasilania 5 V DC | Wyjście analogowe 0–5 V | Wyjście cyfrowe TTL | Komparator LM393 | Wymiary 32 × 22 × 16,5 mm

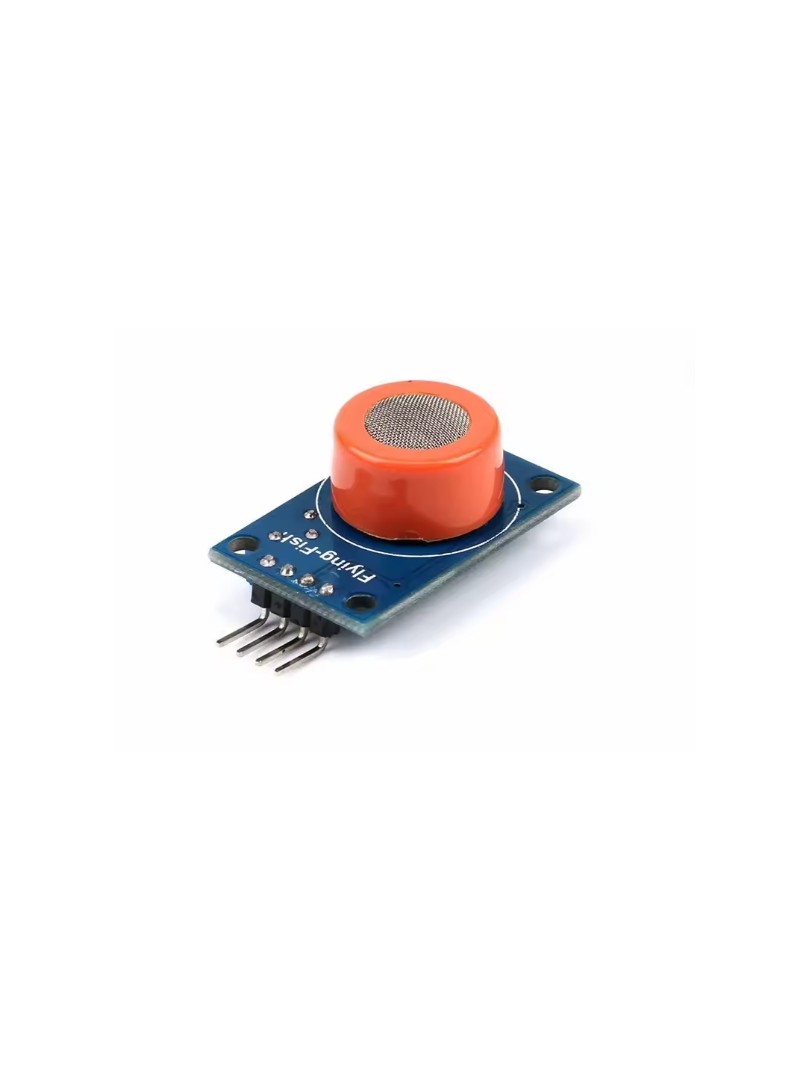

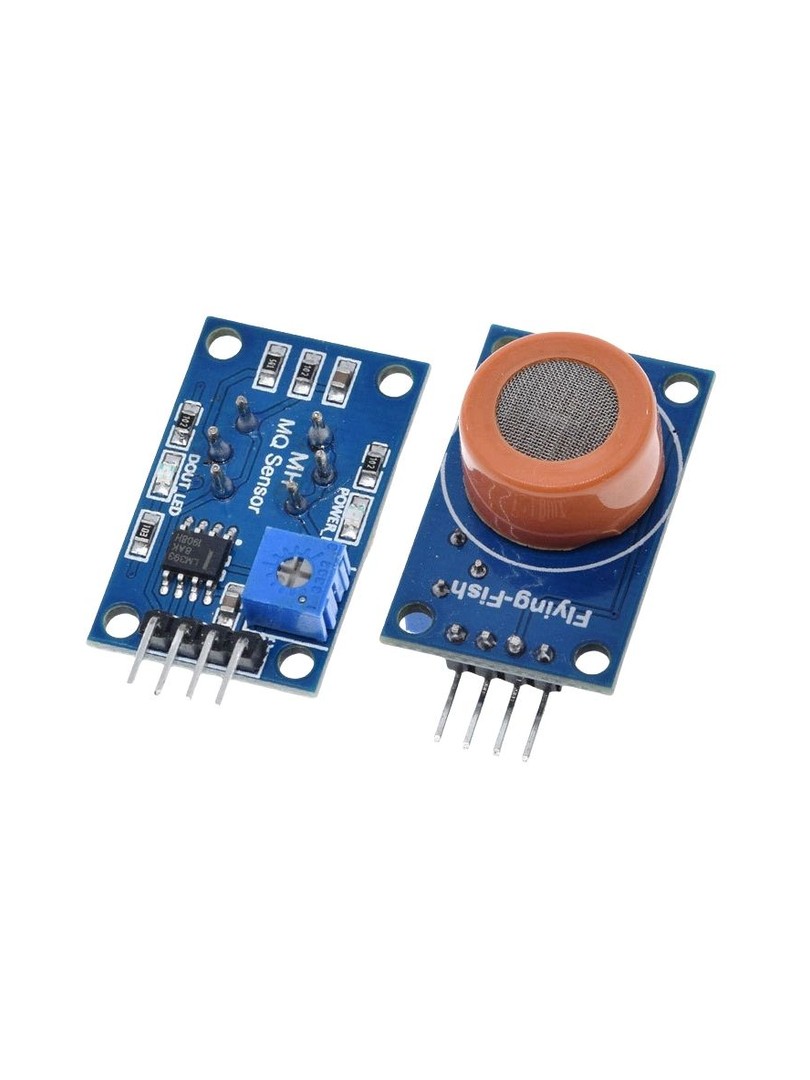

Moduł czujnika alkoholu ProRock MQ-3 to układ detekcyjny przeznaczony do monitorowania stężenia par etanolu w powietrzu. Wykorzystuje czujnik gazowy MQ-3 oraz komparator LM393, umożliwiając jednoczesne odczyty analogowe i cyfrowe, co ułatwia integrację z mikrokontrolerami Arduino, ESP32 oraz innymi platformami rozwojowymi.
Czujnik bazuje na materiale gazoczułym ditlenku cyny, którego przewodność elektryczna zmienia się proporcjonalnie do stężenia alkoholu w otoczeniu. Moduł znajduje zastosowanie w projektach analizy alkoholu w wydychanym powietrzu, systemach bezpieczeństwa kierowców oraz eksperymentach edukacyjnych związanych z detekcją gazów.
Główne cechy
- Wysoka czułość na etanol: moduł został zoptymalizowany do wykrywania par alkoholu, zapewniając skuteczną detekcję w szerokim zakresie stężeń.
- Dobra selektywność: czujnik odporny na zakłócenia od benzyny, dymu oraz pary wodnej, co zwiększa wiarygodność pomiarów.
- Podwójne wyjście: równoczesny dostęp do sygnału analogowego proporcjonalnego do stężenia oraz cyfrowego sygnału progowego TTL.

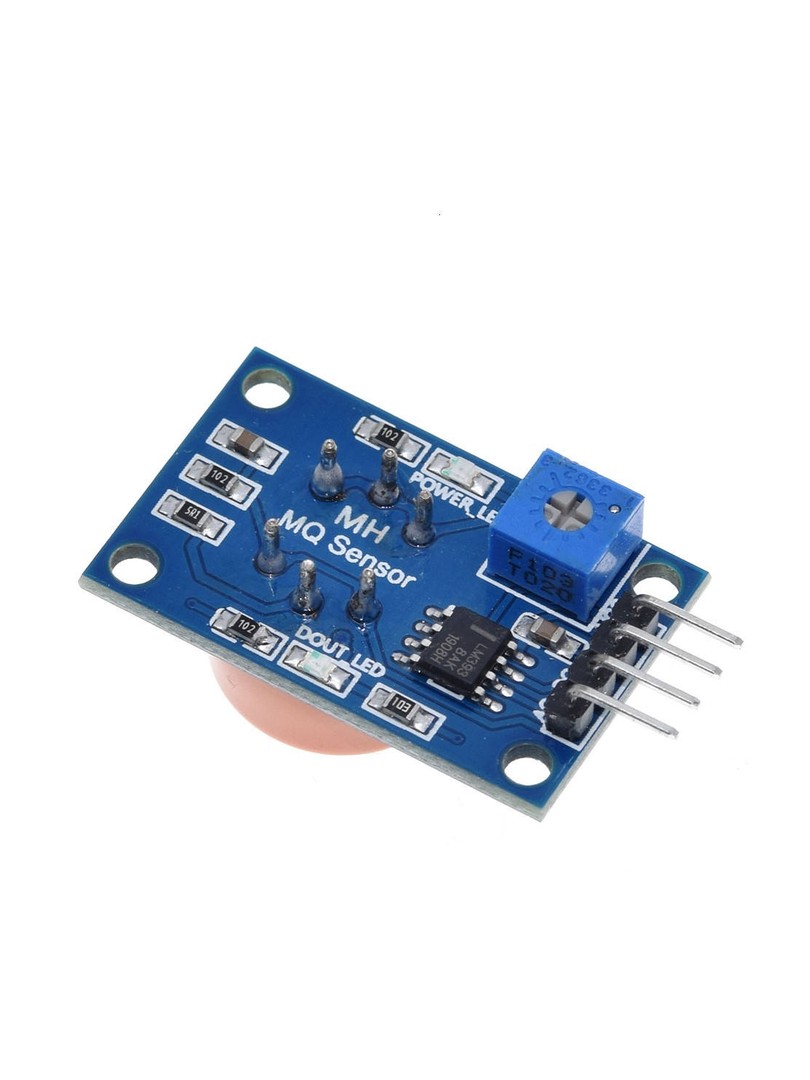

- Regulowany próg detekcji: potencjometr pokładowy umożliwia dokładny ustawienie poziomu przełączania wyjścia cyfrowego.
- Szybka odpowiedź i regeneracja: moduł reaguje w czasie rzeczywistym, umożliwiając dynamiczne monitorowanie zmian stężenia.
- Długa żywotność: stałe konstrukcja zapewnia działający pracę przez długi okres eksploatacji.
- Wizualizacja stanu: dioda LED sygnalizuje stan wyjścia cyfrowego, ułatwiając diagnostykę układu.
Zasada działania
Czujnik MQ-3 wykorzystuje warstwę ditlenku cyny jako element gazoczuły. W czystym powietrzu warstwa wykazuje niską przewodność elektryczną. Obecność par etanolu powoduje wzrost przewodności proporcjonalny do stężenia alkoholu. Zmiana przewodności jest konwertowana na sygnał napięciowy przez układ wbudowany w moduł. Komparator LM393 porównuje napięcie z nastawioną wartością progową i generuje sygnał cyfrowy LOW, gdy stężenie przekracza ustawiony poziom. Wyjście analogowe dostarcza ciągłej wartości napięcia odpowiadającej aktualnemu stężeniu gazu.
Specyfikacja techniczna
- Typ czujnika: MQ-3
- Materiał gazoczuły: SnO₂ (ditlenek cyny)
- Układ komparatora: LM393
- Napięcie zasilania: 5 V DC
- Wykrywany gaz: etanol (pary alkoholu)
- Wyjście analogowe: 0–5 V (wyższe stężenie → wyższe napięcie)
- Wyjście cyfrowe: poziom TTL, stan aktywny LOW
- Zakres detekcji: względne stężenie (moduł bez kalibracji fabrycznej)
- Wymiary modułu: około 32 × 22 × 16,5 mm
- Masa: około 7 g
Wyprowadzenia (Pinout)
- VCC: zasilanie 5 V
- GND: masa
- AOUT: wyjście analogowe (proporcjonalne do stężenia etanolu)
- DOUT: wyjście cyfrowe (stan LOW przy przekroczeniu progu)
Uwagi
- Czujnik wymaga okresu nagrzewania po włączeniu zasilania — jest to normalne zachowanie urządzenia.
- Obrót potencjometru w prawo zmniejsza wartość progu przełączania wyjścia cyfrowego.
- Obrót potencjometru w lewo zwiększa wartość progu przełączania wyjścia cyfrowego.
- Wyjście analogowe dostarcza względną wartość stężenia — do uzyskania dokładnych pomiarów w jednostkach ppm wymagana jest zewnętrzna kalibracja.
Typowe zastosowania
- Projekty detekcji alkoholu w wydychanym powietrzu
- Systemy monitorowania trzeźwości kierowców
- Przemysłowa detekcja par etanolu
- Eksperymenty z mikrokontrolerami Arduino i ESP32
- Edukacyjne demonstracje działania czujników gazowych
Zawartość zestawu
- 1 × moduł czujnika alkoholu ProRock MQ-3
Moduł ProRock MQ-3 stanowi działający rozwiązanie do wykrywania par alkoholu, łącząc wysoką czułość, regulowane progowanie cyfrowe oraz stałe wyjście analogowe, co czyni go uniwersalnym narzędziem w aplikacjach bezpieczeństwa oraz projektach rozwojowych.
