ProRock Moduł 8-Kanałowy Przełącznik Optoizolowany DC5V 10A GPIO
8 niezależnych kanałów | Logika aktywna niska | Izolacja optoparowa | 250V 10A AC | 30V 10A DC | 134 × 52 × 17 mm

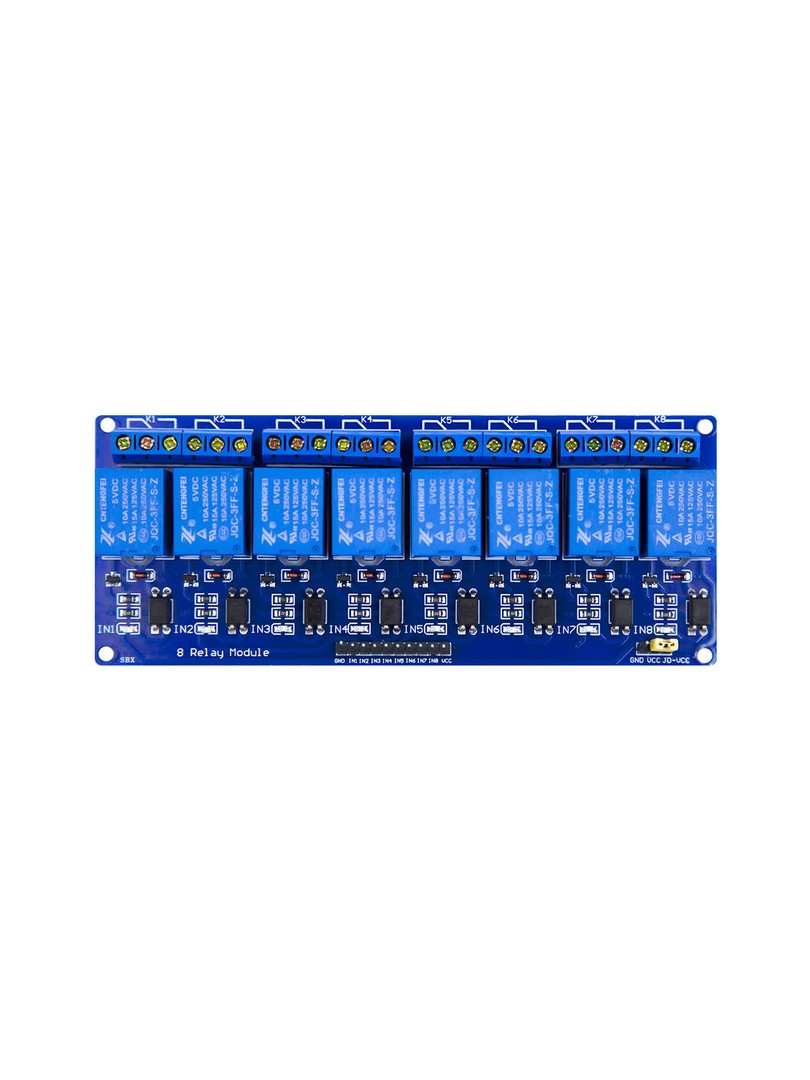

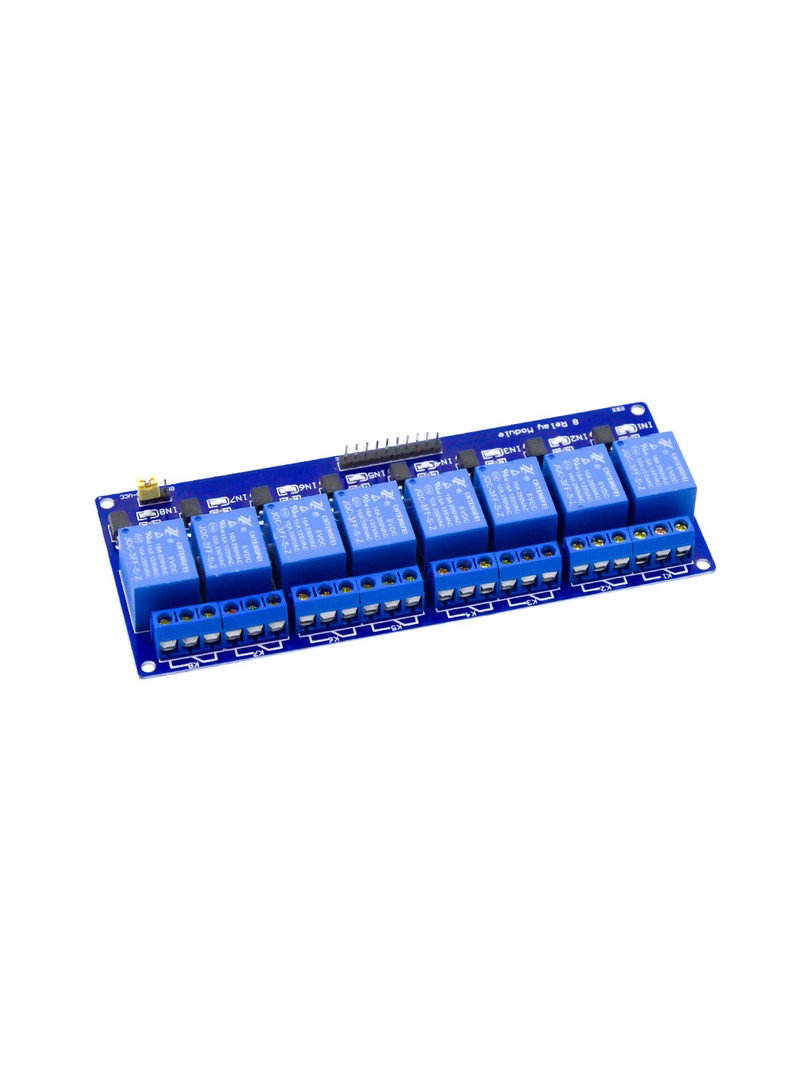

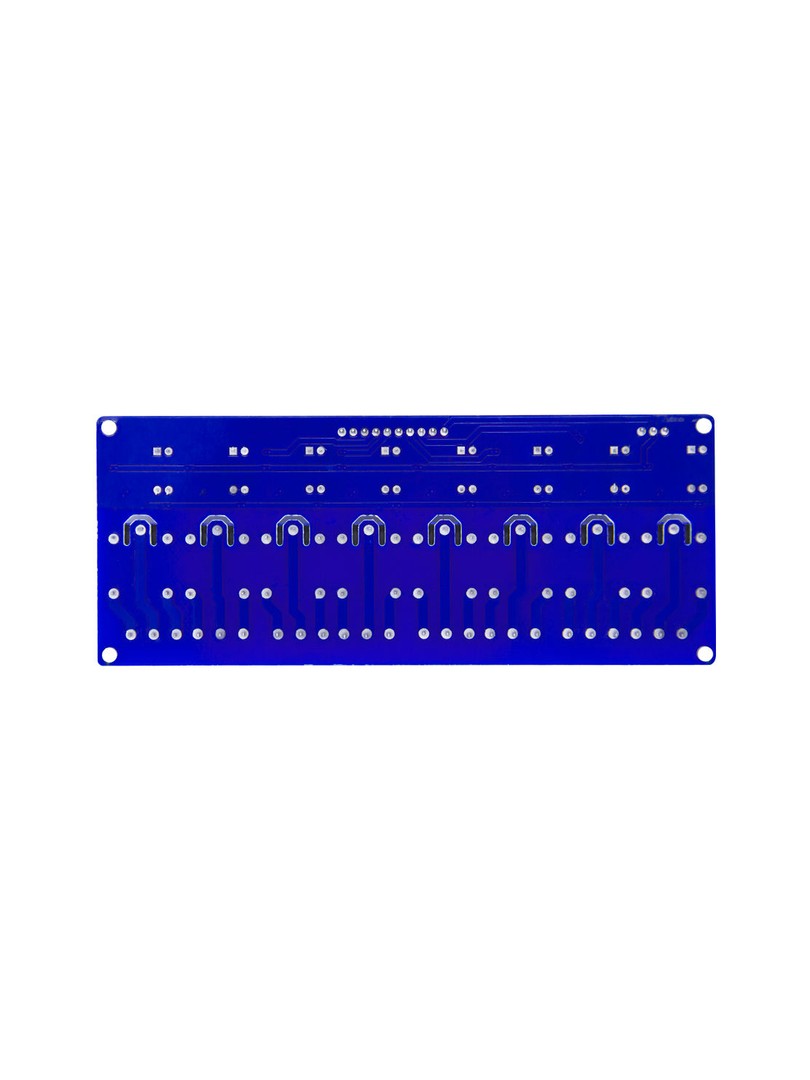

Moduł przekaźnikowy ProRock to ośmiokanałowa płytka sterująca z izolacją optyczną, przeznaczona do przełączania obciążeń wysokonapięciowych i prądowych za pomocą mikrokontrolerów. Układ współpracuje z platformami Arduino, Raspberry Pi, ESP32, STM32, AVR, PIC oraz ARM poprzez bezpośrednie podłączenie do wyprowadzeń GPIO. Każdy kanał wyposażony jest w diodę LED sygnalizującą stan pracy przekaźnika.
Moduł wykorzystuje logikę aktywną niską, w której przekaźnik załącza się po podaniu niskiego poziomu napięcia na wejście sterujące. Izolacja optoparowa oddziela obwód sterujący od sekcji mocy, zabezpieczając mikrokontroler przed zakłóceniami i przepięciami ze strony obciążenia.
Główne cechy
- Osiem niezależnych kanałów: umożliwia równoczesne sterowanie wieloma urządzeniami elektrycznymi
- Logika aktywna niska: przekaźnik załącza się po podaniu niskiego poziomu napięcia na wejście sterujące
- Izolacja optoparowa: oddziela obwód sterujący od sekcji mocy, zabezpieczając mikrokontroler
- Wysoka zdolność prądowa: obsługuje obciążenia prądu przemiennego i stałego
- Diody LED stanu: wizualna sygnalizacja załączenia każdego przekaźnika
- Standardowy interfejs MCU: bezpośrednie podłączenie do wyprowadzeń GPIO mikrokontrolera
- Kompaktowa konstrukcja: wysoka gęstość montażu komponentów na płytce PCB
- Przekaźniki klasy przemysłowej: certyfikowane komponenty o zwiększonej z tworzywa
Zasada działania
Aktywacja niskim poziomem następuje po podaniu napięcia zbliżonego do 0V na wejście IN. Optopar oddziela obwód logiczny mikrokontrolera od obwodu cewki przekaźnika, zapewniając ochronę przed przepięciami i zakłóceniami. W stanie spoczynku styk wspólny COM połączony jest z zestykiem normalnie zamkniętym NC. Po załączeniu przekaźnika styk COM przełącza się na zestyk normalnie otwarty NO. Zewnętrzne stałe zasilanie zapewnia prawidłową pracę wszystkich kanałów przy jednoczesnym ich załączaniu.
Specyfikacja techniczna
- Typ produktu: 8-kanałowy moduł przekaźnikowy z optoizolacją
- Napięcie sterowania: DC 5V
- Logika pracy: aktywna niska
- Maksymalne obciążenie AC: 250V 10A
- Maksymalne obciążenie DC: 30V 10A
- Typowy pobór prądu (8 kanałów): około 700 mA
- Zalecane zasilanie zewnętrzne: 5V 1A
- Wymiary całkowite: 134 × 52 × 17 mm
- Średnica otworów montażowych: 3 mm
- Rozstaw górnych otworów montażowych: 129,2 × 46,7 mm
- Rozstaw dolnych otworów montażowych: 128,5 × 46,7 mm
- Materiał: komponenty elektryczne
- Masa: 122 g
Wyprowadzenia (Pinout)
- VCC: wejście zasilania 5V
- GND: masa
- IN1–IN8: wejścia sterujące aktywne niskim poziomem
- NO1–NO8: zestyki normalnie otwarte
- COM1–COM8: zestyki wspólne
- NC1–NC8: zestyki normalnie zamknięte
Uwagi
- Nie należy zasilać modułu z linii logicznych 3,3V; wymagane jest stałe zasilanie 5V.
- Źródło zasilania musi zapewnić wystarczający prąd dla wszystkich aktywnych przekaźników.
- Konieczne jest połączenie mas mikrokontrolera i modułu w celu zapewnienia wspólnego punktu odniesienia dla sygnałów logicznych.
- Podczas przełączania obciążeń sieciowych AC należy przestrzegać zasad bezpieczeństwa elektrycznego.
Typowe zastosowania
- Systemy automatyki domowej i inteligentnego domu
- Sterowniki przemysłowe i systemy PLC
- Projekty z wykorzystaniem Arduino i Raspberry Pi
- Przełączanie urządzeń elektrycznych i oświetlenia
- Sterowanie silnikami i pompami
Zawartość zestawu
- 1 × Moduł przekaźnikowy ProRock 8-kanałowy DC5V z izolacją optoparową
Moduł przekaźnikowy ProRock zapewnia działający przełączanie wielokanałowe z izolacją optyczną i wysoką zdolnością prądową, co czyni go odpowiednim rozwiązaniem dla systemów automatyki, zastosowań przemysłowych oraz projektów wbudowanych.
