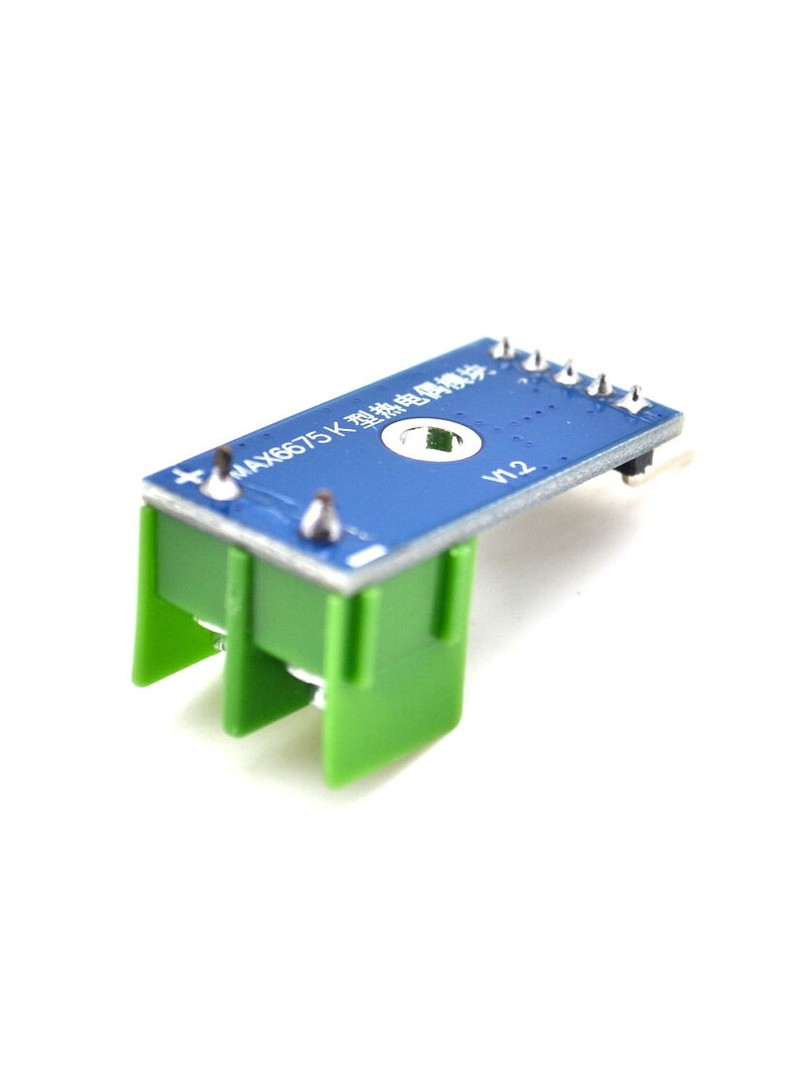

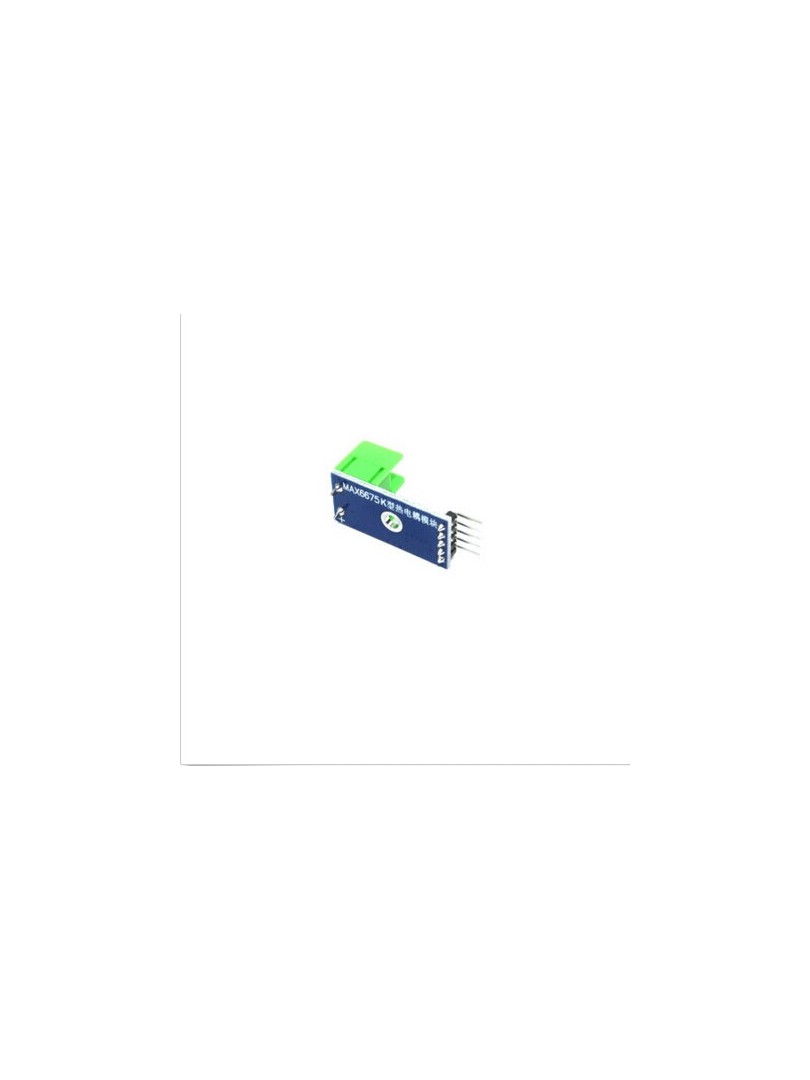

Moduł ProRock MAX6675 to rozwiązanie przeznaczone do dokładny pomiaru wysokich temperatur z wykorzystaniem termopar typu K. Układ konwertera MAX6675 realizuje kompensację zimnego złącza oraz linearyzację sygnału, zapewniając stałe cyfrowy odczyt temperatury przesyłany przez interfejs SPI.

Moduł znajduje zastosowanie w systemach przemysłowych, laboratoriach, drukarkach 3D oraz projektach edukacyjnych wymagających monitorowania temperatury w szerokim zakresie.

Główne cechy

Kompensacja zimnego złącza: wewnętrzna korekcja eliminująca błędy wynikające z różnicy temperatur między punktem pomiaru a modułem

Detekcja odłączenia termopary: automatyczne wykrywanie przerwy w obwodzie pomiarowym lub niepodłączonej sondy

Cyfrowa transmisja danych: interfejs SPI zapewnia odporność na zakłócenia elektromagnetyczne podczas przesyłu informacji o temperaturze

Linearyzacja sygnału: układ MAX6675 koryguje nieliniową charakterystykę termopary, dostarczając wynik w postaci gotowej do interpretacji

Przylutowane złącza: wyprowadzenia pinowe są fabrycznie zamontowane, umożliwiając natychmiastową integrację z układem sterującym

Zasada działania

Termopara typu K generuje napięcie proporcjonalne do różnicy temperatur między końcem pomiarowym a zimnym złączem. Konwerter MAX6675 mierzy to napięcie, jednocześnie wykonując kompensację temperatury zimnego złącza za pomocą wewnętrznego czujnika. Wbudowany przetwornik ADC o rozdzielczości dwunastu bitów konwertuje analogowy sygnał na wartość cyfrową. Dane są następnie przesyłane do mikrokontrolera przez trójprzewodowy interfejs SPI w postaci zsynchronizowanych ramek bitowych.

Specyfikacja techniczna

Typ produktu: moduł konwertera termopary na sygnał cyfrowy

Układ konwertera: MAX6675

Obsługiwany typ termopary: K

Zakres pomiaru temperatury: –200°C do +1300°C

Zalecany zakres pomiarowy: 0°C do 1023°C

Rozdzielczość pomiaru temperatury: 0,25°C

Dokładność pomiaru: ±1,5°C

Zakres kompensacji zimnego złącza: –20°C do +80°C

Rozdzielczość przetwornika ADC: 12 bitów

Napięcie zasilania: 3,0 V do 5,5 V

Pobór prądu: około 50 mA

Interfejs komunikacyjny: SPI (trójprzewodowy)

Temperatura przechowywania: –50°C do +150°C

Wymiary modułu: około 25 × 15 × 13 mm

Masa modułu: około 4 g

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

SCK: sygnał zegarowy SPI

CS: wybór układu (chip select)

SO: wyjście danych SPI

T+ / T–: zaciski wejściowe termopary typu K

Uwagi

Moduł współpracuje wyłącznie z termoparami typu K.

Funkcja automatycznej detekcji odłączenia termopary sygnalizuje przerwę w obwodzie pomiarowym.

Interfejs SPI zapewnia stałe transmisję danych w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.

Fabrycznie przylutowane złącza pinowe umożliwiają bezpośrednie podłączenie bez konieczności lutowania.

Typowe zastosowania

Pomiar i monitoring wysokich temperatur w procesach przemysłowych

Systemy sterowania i regulacji temperatury

Drukarki 3D oraz urządzenia grzewcze

Aparatura laboratoryjna i instrumentacja naukowa

Projekty edukacyjne i elektroniczne DIY

Zawartość zestawu

1 × Moduł czujnika termopary ProRock MAX6675

Moduł ProRock MAX6675 stanowi działający rozwiązanie do cyfrowego pomiaru temperatury w szerokim zakresie, łącząc wbudowaną kompensację zimnego złącza z automatyczną detekcją błędów. Produkt jest przeznaczony dla zastosowań techniczny oraz projektów systemów wbudowanych wymagających dokładny monitorowania parametrów termicznych.

ProRock MAX6675 Czujnik Termopary K-Typ SPI SPI Interfejs

ProRock MAX6675 — Moduł Czujnika Termopary Typu K z Interfejsem SPI

MAX6675 | Termopara typu K | Zakres pomiarowy –200°C do +1300°C | Rozdzielczość 0,25°C | Interfejs SPI | Kompensacja zimnego złącza | Detekcja odłączenia termopary | Zasilanie 3,0–5,5 V
