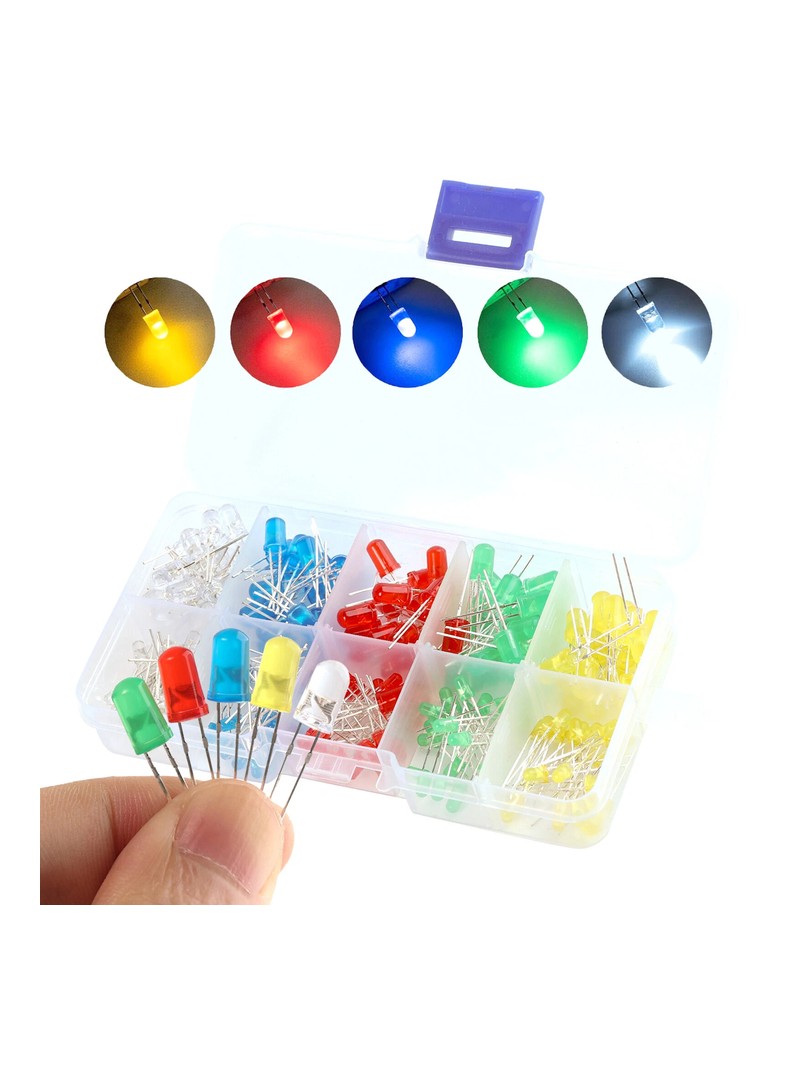

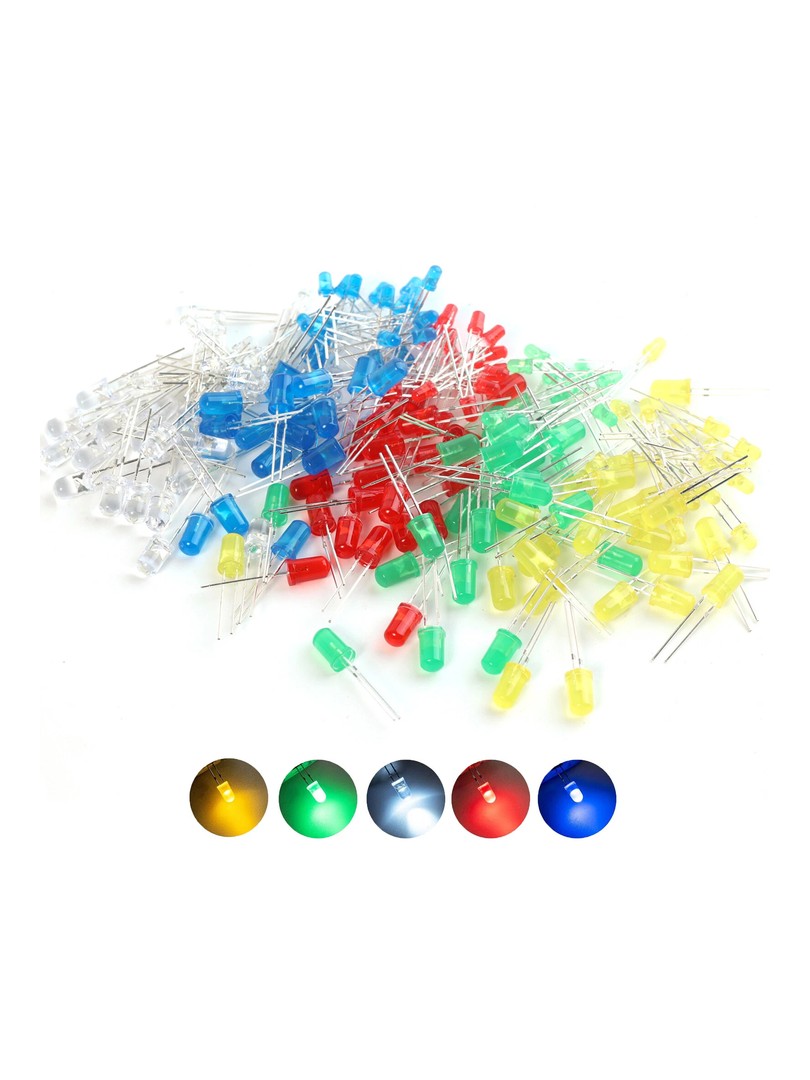

Zestaw ProRock zawiera dwieście diod elektroluminescencyjnych LED typu THT w dwóch standardowych rozmiarach i pięciu podstawowych kolorach. Komponenty są przeznaczone do nauki elektroniki, prototypowania, napraw oraz projektów DIY. Przezroczyste obudowy diod umożliwiają szerokie kątowe rozproszenie światła, co czyni je odpowiednimi do zastosowań sygnalizacyjnych i wskaźnikowych.

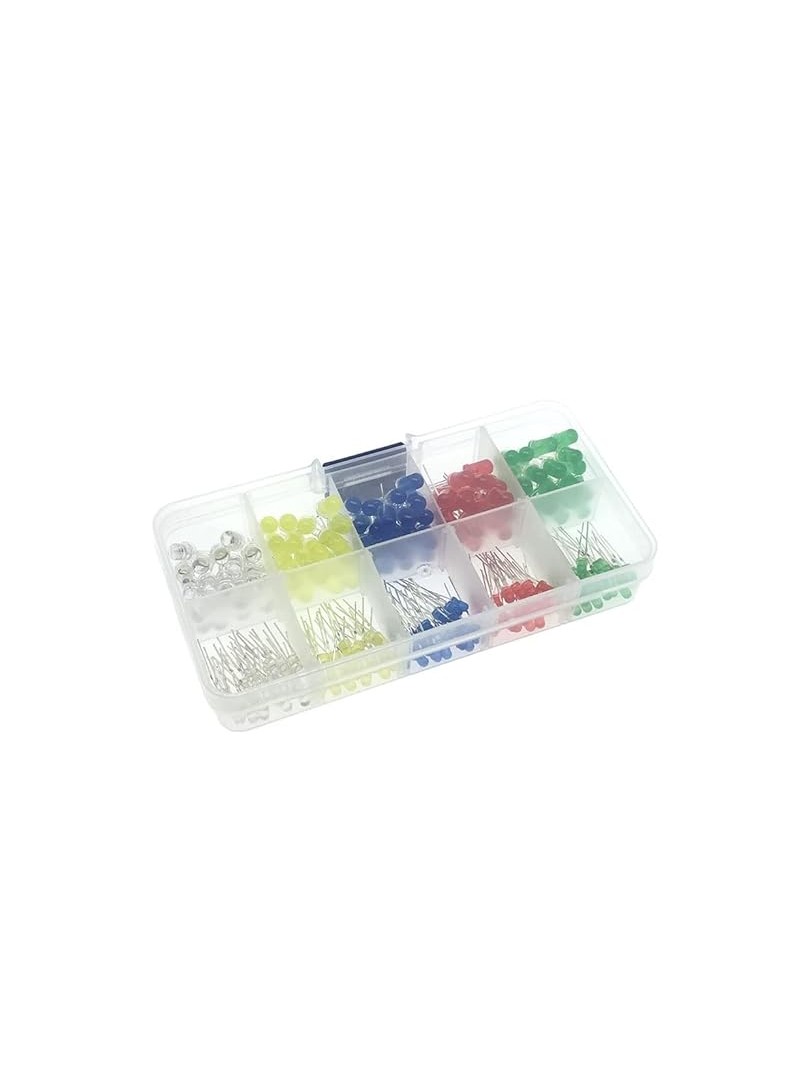

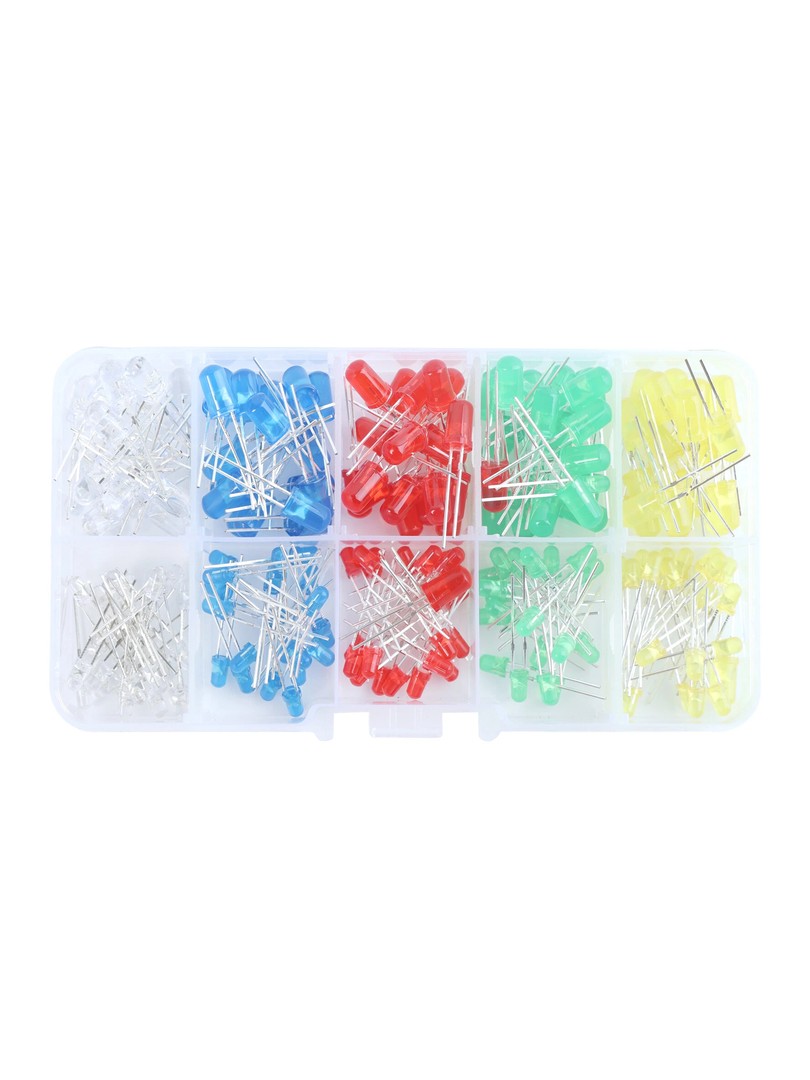

Diody są uporządkowane w wielokomorowym pudełku z tworzywa sztucznego, które ułatwia identyfikację i przechowywanie komponentów. Konstrukcja THT pozwala na łatwe montowanie zarówno na płytkach stykowych, jak i płytkach drukowanych PCB.

Główne cechy

Dwa rozmiary diod: zawiera diody małego formatu oraz standardowego rozmiaru wskaźnikowego

Pięć kolorów światła: umożliwia sygnalizację wizualną i wskazywanie stanów w układach elektronicznych

Montaż przewlekany: ułatwia lutowanie i nadaje się do projektów edukacyjnych

Pudełko organizacyjne: przechowuje komponenty w sposób uporządkowany i chroni przed uszkodzeniem

Uniwersalne zastosowanie: odpowiedni do szerokiego zakresu zadań elektronicznych

Zasada działania

Dioda LED emituje światło w wyniku przepływu prądu w kierunku przewodzenia. Długość fali emitowanego światła zależy od materiału półprzewodnikowego użytego w konstrukcji diody. Diody LED są czułe na polaryzację i wymagają prawidłowego podłączenia anody oraz katody do obwodu elektrycznego.

Specyfikacja techniczna

Typ produktu: zestaw diod LED

Łączna liczba diod: 200 szt.

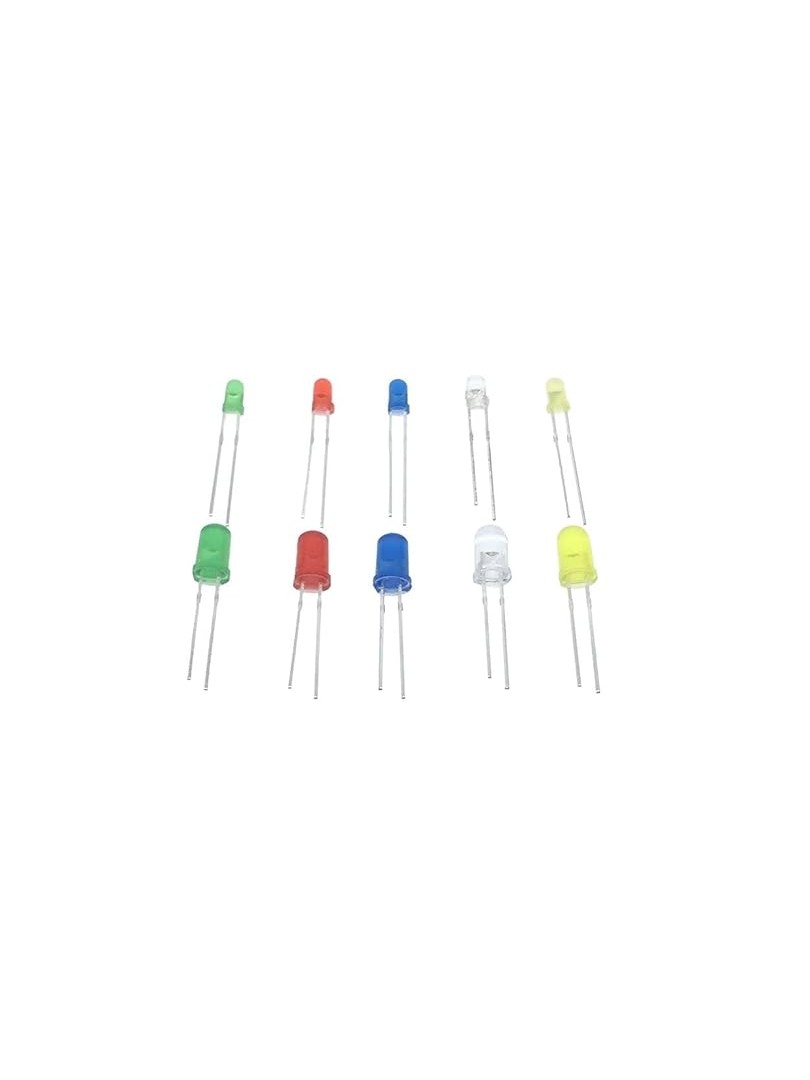

Typy obudów: F3 (3 mm), F5 (5 mm)

Typ soczewki: przezroczysta

Kolory w zestawie: biały, czerwony, zielony, niebieski, żółty

Liczba diod 3 mm na kolor: 20 szt.

Liczba diod 5 mm na kolor: 20 szt.

Typ montażu: THT (through-hole)

Przechowywanie: pudełko z tworzywa sztucznego

Uwagi

Do bezpiecznej pracy diod LED wymagane są rezystory ograniczające prąd.

Podczas montażu diod w obwodzie należy zachować poprawną polaryzację.

Napięcie przewodzenia i prąd zależą od koloru oraz konstrukcji diody LED.

Diody nie są przeznaczone do zastosowań wymagających dużej mocy oświetleniowej.

Typowe zastosowania

Edukacja i szkolenia z zakresu elektroniki

Prototypowanie na płytkach stykowych i płytkach drukowanych PCB

Wskaźniki stanu i lampki sygnalizacyjne

Projekty z wykorzystaniem Arduino i mikrokontrolerów

Budowa układów elektronicznych DIY i projekty hobbystyczne

Zawartość zestawu

20 × dioda LED 3 mm biała

20 × dioda LED 3 mm czerwona

20 × dioda LED 3 mm zielona

20 × dioda LED 3 mm niebieska

20 × dioda LED 3 mm żółta

20 × dioda LED 5 mm biała

20 × dioda LED 5 mm czerwona

20 × dioda LED 5 mm zielona

20 × dioda LED 5 mm niebieska

20 × dioda LED 5 mm żółta

1 × pudełko do przechowywania z tworzywa sztucznego

Zestaw ProRock stanowi praktyczny asortyment komponentów obejmujący najczęściej stosowane typy diod LED, co czyni go niezbędnym uzupełnieniem każdego stanowiska pracy elektronika lub zestawu edukacyjnego.
