Moduł wyświetlacza znakowego LCD o pojemności dwudziestu znaków w czterech wierszach, przeznaczony do zastosowań w systemach wbudowanych opartych na platformie Arduino. Wyposażony w zintegrowany interfejs I2C, który umożliwia sterowanie za pomocą dwóch linii komunikacyjnych. Wyświetlacz wykorzystuje kontroler HD44780 kompatybilny ze standardowymi bibliotekami programowymi.

Moduł zapewnia wysoką czytelność dzięki czarnym znakom na żółto-zielonym podświetleniu LED. Wbudowane potencjometry umożliwiają regulację kontrastu oraz kontrolę podświetlenia za pomocą zdjęmanego zworkowania. Przeznaczony do budowy systemów monitorujących wiele parametrów, interfejsów menu oraz aplikacji prezentujących dane w czasie rzeczywistym.

Główne cechy

Format znakowy: wyświetla cztery wiersze po dwadzieścia znaków w każdym, umożliwiając prezentację rozbudowanych treści

Komunikacja I2C: redukuje okablowanie do dwóch linii komunikacyjnych SDA i SCL, upraszczając integrację z mikrokontrolerem

Kontroler HD44780: zapewnia kompatybilność ze standardowymi bibliotekami programowymi dla wyświetlaczy znakowych

Regulacja kontrastu: wbudowany potencjometr pozwala na dokładny dostosowanie czytelności znaków

Sterowanie podświetleniem: zdjęcie zworkowania umożliwia programową kontrolę diod LED

Kompaktowa konstrukcja: ułatwia montaż w obudowach systemów wbudowanych

Zasada działania

Mikrokontroler przesyła dane poprzez linie SDA i SCL zgodnie z protokołem I2C. Kontroler HD44780 interpretuje otrzymane komendy i renderuje znaki na ekranie LCD wykorzystując wewnętrzny generator znaków, który zawiera predefiniowane symbole. Podświetlenie LED zapewnia równomierne oświetlenie matrycy znakowej, zwiększając czytelność w różnych warunkach oświetleniowych.

Specyfikacja techniczna

Typ produktu: moduł wyświetlacza znakowego LCD

Numer modelu: AA016

Rozmiar wyświetlacza: 20 × 4

Format wyświetlania: 4 wiersze × 20 znaków

Kolor podświetlenia: żółto-zielony

Kontroler LCD: HD44780

Domyślne adresy I2C: 0x27 / 0x3F

Napięcie robocze: 5V

Wymiary: 98 × 60 × 12 mm

Ilość w opakowaniu: 1 szt.

Wyprowadzenia (Pinout)

VCC: zasilanie +5V

GND: masa

SDA: linia danych I2C

SCL: linia zegarowa I2C

Uwagi

Kontrast można regulować za pomocą wbudowanego potencjometru.

Podświetlenie można wyłączyć poprzez zdjęcie zworkowania.

W przypadku braku odpowiedzi modułu należy zeskanować magistralę I2C w celu potwierdzenia adresu.

Typowe zastosowania

Systemy menu dla platform Arduino

Pulpity monitorujące w systemach wbudowanych

Panele sterowania w aplikacjach przemysłowych

Urządzenia pomiarowe i testowe

Projekty edukacyjne i hobbystyczne z zakresu elektroniki

Zawartość zestawu

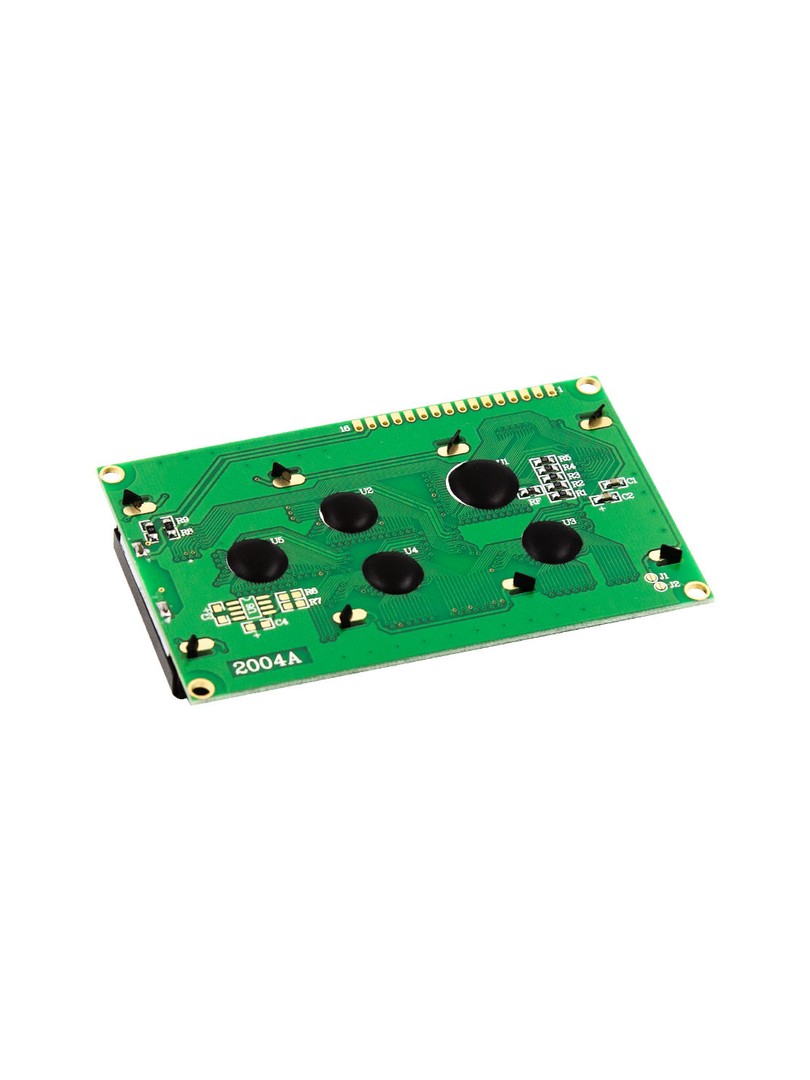

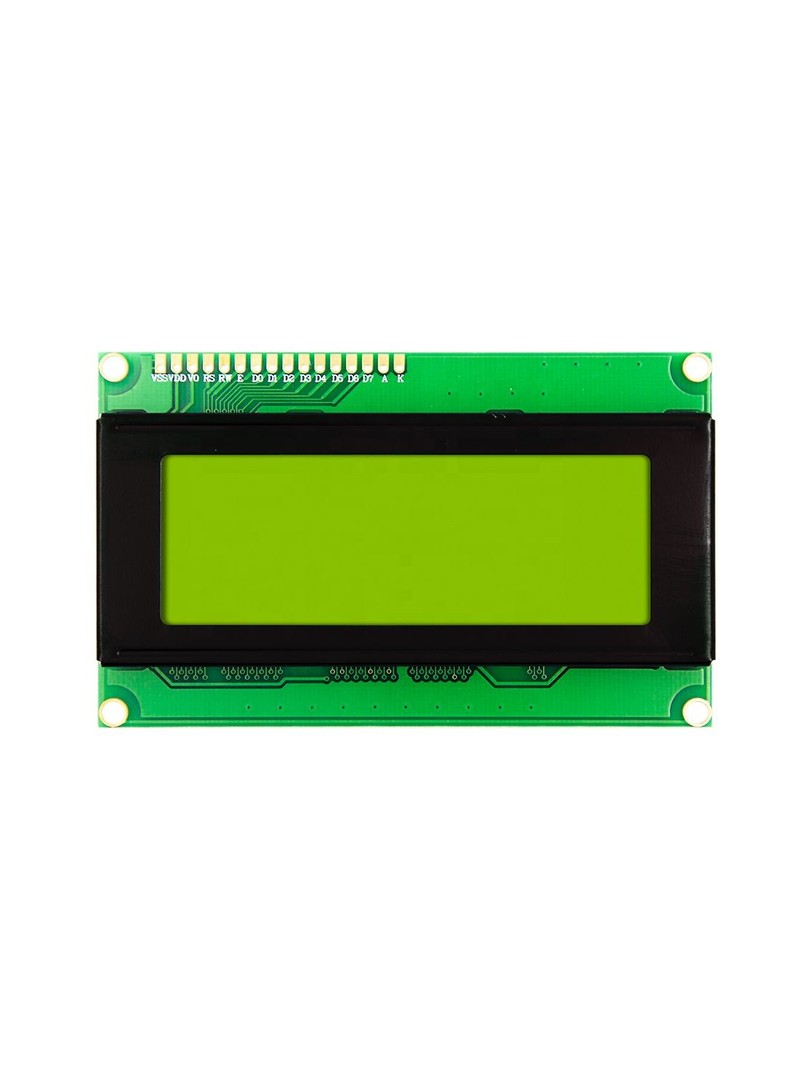

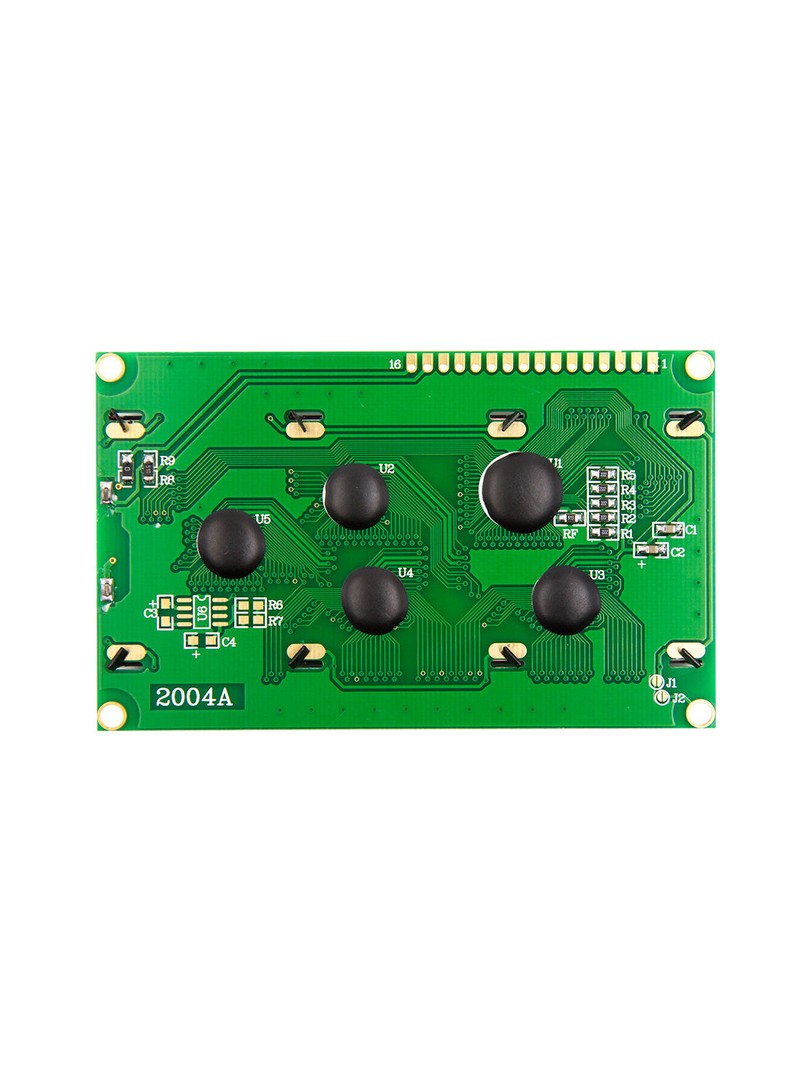

1 × Moduł wyświetlacza ProRock LCD2004 Yellow Green Backlight

Moduł wyświetlacza LCD2004 zapewnia rozszerzoną pojemność czterech wierszy po dwadzieścia znaków, uproszczone okablowanie I2C oraz działający pracę przy zasilaniu pięciu woltów, stanowiąc praktyczne rozwiązanie dla rozbudowanych systemów prezentacji danych w urządzeniach wbudowanych.
